Khái niệm và chức năng thang máng cáp
Thang máng cáp là gì?
Thang máng cáp là một hệ thống kỹ thuật chuyên dụng được thiết kế nhằm tổ chức và quản lý các loại dây cáp trong các công trình xây dựng. Đây là giải pháp không thể thiếu để tối ưu hóa việc lắp đặt và vận hành các hệ thống điện, cáp tín hiệu, cáp mạng và nhiều loại cáp khác trong các công trình có quy mô từ trung bình đến lớn, bao gồm bệnh viện, tòa nhà thương mại, chung cư cao tầng, và nhà máy công nghiệp.
Hệ thống thang máng cáp không chỉ đảm bảo sự gọn gàng và khoa học trong việc bố trí dây dẫn mà còn đóng vai trò quan trọng trong việc duy trì tính an toàn và hiệu quả vận hành của toàn bộ hệ thống điện. Nhờ thiết kế thông minh, hệ thống này tạo điều kiện thuận lợi cho việc bảo trì, nâng cấp, hoặc thay thế dây cáp mà không ảnh hưởng đến các hoạt động khác trong công trình.
Trong bối cảnh các tiêu chuẩn xây dựng ngày càng nghiêm ngặt, việc tích hợp thang máng cáp vào thiết kế và thi công không chỉ là một giải pháp kỹ thuật ưu việt mà còn là yêu cầu bắt buộc nhằm đảm bảo tuân thủ các quy định về an toàn và hiệu suất hệ thống cơ điện.
Chức năng của thang máng cáp
Thang máng cáp đóng vai trò quan trọng trong việc bảo vệ và quản lý hệ thống dây dẫn trong các công trình xây dựng.
Những chức năng chính của thang máng cáp gồm:
- Ngăn ngừa sự cố rách, xước vỏ cáp, giảm nguy cơ chập điện và bảo vệ người thi công.
- Tổ chức dây dẫn gọn gàng, thuận tiện cho kiểm tra, bảo trì và sửa chữa.
- Phụ kiện đa dạng, dễ tháo lắp, giúp điều chỉnh hoặc nâng cấp hệ thống nhanh chóng.
- Đáp ứng yêu cầu vận hành ổn định cho các hệ thống dây cáp lớn.
- Tuân thủ các tiêu chuẩn an toàn, giảm chi phí và thời gian thi công.
Sử dụng thang máng cáp là giải pháp tối ưu trong các công trình hiện đại, đảm bảo hiệu quả, an toàn và tiết kiệm.
Tiêu chuẩn thang máng cáp áp dụng
1. Tiêu chuẩn quốc tế áp dụng tại Việt Nam
- ISO 9001:2015 (Hệ thống quản lý chất lượng): Đảm bảo quy trình sản xuất và quản lý chất lượng thang máng cáp tuân thủ chuẩn quốc tế.
- IEC 61537 (Tiêu chuẩn quốc tế cho thang, máng và phụ kiện cáp): Quy định về khả năng chịu tải, chống ăn mòn, khả năng cách điện và bảo vệ dây cáp.
- NEMA VE1: (Tiêu chuẩn cho vỏ bọc bảo vệ thang máng cáp): Quy định về chất lượng thang máng cáp, khả năng chống chọi khói bụi, chống nhiễm điện.
- ASTM A123 (Mạ kẽm nhúng nóng): Áp dụng cho các sản phẩm thang máng cáp bằng thép mạ kẽm, yêu cầu độ dày lớp mạ và khả năng chống ăn mòn.
- JIS G3302 (Thép mạ kẽm): Tiêu chuẩn Nhật Bản về vật liệu thép sử dụng trong sản xuất thang máng cáp.
2. Tiêu chuẩn Việt Nam
- TCVN 9208:2012 (Tiêu chuẩn lắp đặt hệ thống cáp điện): Quy định chi tiết việc thiết kế và lắp đặt thang máng cáp điện trong các công trình xây dựng.
- TCVN 5183:1990 (An toàn cơ học): Yêu cầu về độ bền cơ học và an toàn trong thiết kế thang máng cáp.
- TCVN 4756:1989 (Quy phạm nối đất và chống sét): Quy định cách thiết kế và lắp đặt hệ thống thang máng cáp đảm bảo khả năng nối đất và bảo vệ chống sét.
Lợi ích và ứng dụng của thang máng cáp
Lợi ích khi sử dụng thang máng cáp
1. Tối ưu hóa quản lý hệ thống dây cáp
- Giúp tổ chức dây cáp gọn gàng, dễ dàng kiểm tra và bảo trì.
- Hỗ trợ linh hoạt trong việc thay đổi, mở rộng hoặc sửa chữa hệ thống dây dẫn.
2. Tiết kiệm thời gian và chi phí
- Lắp đặt nhanh chóng và dễ dàng với các phụ kiện đồng bộ.
- Giảm thiểu chi phí sửa chữa nhờ khả năng bảo vệ dây cáp khỏi các tác động bên ngoài.
3. Đảm bảo an toàn và hiệu quả
- Tránh được các nguy cơ chập cháy do hư hỏng dây cáp.
- Tăng tuổi thọ hệ thống dây dẫn, giảm chi phí thay thế.
Ứng dụng phổ biến của thang máng cáp điện
1. Lắp đặt trong các công trình công nghiệp và thương mại
- Sử dụng rộng rãi tại nhà máy, xưởng sản xuất, khu công nghiệp, nơi yêu cầu hệ thống dây cáp lớn và phức tạp.
- Các tòa nhà văn phòng, chung cư cao tầng, nơi cần tổ chức dây cáp gọn gàng và đảm bảo tính thẩm mỹ.
2. Hệ thống dây cáp phân phối điện
- Hỗ trợ trong việc lắp đặt và bảo vệ dây cáp truyền tải điện năng đến các khu vực khác nhau trong công trình.
- Đảm bảo an toàn cho hệ thống dây cáp, tránh hư hại do môi trường hoặc tác động vật lý.
3. Hệ thống dây cáp tín hiệu và truyền thông
- Ứng dụng trong việc quản lý các loại dây tín hiệu viễn thông, dây mạng, hoặc cáp quang.
- Đảm bảo khả năng vận hành ổn định, tránh nhiễu và hư hỏng cho hệ thống truyền dẫn.
4. Các ứng dụng đặc thù
- Tàu biển và công trình ngoài khơi: Sử dụng chất liệu inox hoặc mạ kẽm nhúng nóng để chịu được môi trường ăn mòn cao.
- Hệ thống điều khiển tự động hóa trong nhà máy hoặc các khu vực sản xuất có môi trường khắc nghiệt.

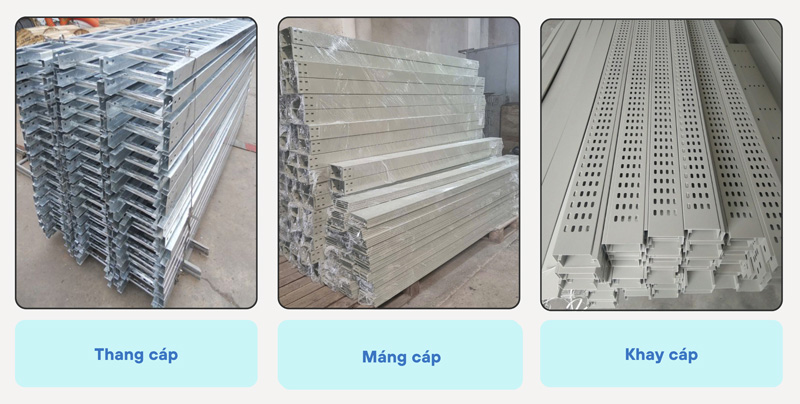

Các loại thang máng cáp và phụ kiện
1. Thang máng cáp sơn tĩnh điện
- Đặc điểm: Được sản xuất từ thép và phủ lớp sơn tĩnh điện. Màu sắc đa dạng, thường sử dụng màu ghi, trắng hoặc đen.
- Ứng dụng: Sử dụng trong môi trường trong nhà, không chịu tác động mạnh từ ăn mòn hoặc hóa chất.
- Ưu điểm: Giá thành thấp, chống bám bụi và tăng tính thẩm mỹ.
2. Thang máng cáp mạ kẽm
- Đặc điểm: Được sản xuất từ vật liệu tôn tráng kẽm. Bề mặt sáng bóng có dạng hoa văn và trơn.
- Ứng dụng: Thích hợp sử dụng trong nhà, không chịu nước mưa và môi trường ăn mòn thấp.
- Ưu điểm: Trọng lượng nhẹ,. sản xuất nhanh, giá thành rẻ hơn so với các loại khác
3. Thang máng cáp mạ kẽm nhúng nóng
- Đặc điểm: Làm từ thép và được mạ kẽm bằng phương pháp nhúng nóng, tạo lớp bảo vệ dày. Có khả năng chịu ăn mòn cao.
- Ứng dụng: Dùng trong môi trường ngoài trời, nhà máy hóa chất, khu vực ven biển.
- Ưu điểm: Chống gỉ sét tốt, độ bền cao ngay cả trong điều kiện môi trường khắc nghiệt.
4. Thang máng cáp inox
- Đặc điểm: Sử dụng inox 201, 304 hoặc 316 tùy vào yêu cầu chống ăn mòn. Bề mặt sáng bóng, không cần lớp phủ bảo vệ.
- Ứng dụng: Dùng trong các nhà máy thực phẩm, dược phẩm, hoặc các môi trường cần độ sạch cao.
- Ưu điểm: Khả năng chống ăn mòn vượt trội, tính thẩm mỹ cao và tuổi thọ dài.
5. Thang máng cáp nhôm
- Đặc điểm: Làm từ nhôm nguyên chất hoặc hợp kim nhôm, nhẹ và có khả năng chống ăn mòn tự nhiên.
- Ứng dụng: Thích hợp cho các công trình cần trọng lượng nhẹ, dễ lắp đặt.
- Ưu điểm: Trọng lượng nhẹ, dễ vận chuyển. Chống ăn mòn tốt trong môi trường thường.
5. Phụ kiện thang máng cáp
Các phụ kiện đi kèm đảm bảo khả năng lắp đặt linh hoạt và phù hợp với các cấu hình hệ thống, bao gồm:
- Co ngang, co đứng: Dùng để đổi hướng thang máng cáp.
- Tê, chữ thập: Phân nhánh hệ thống cáp.
- Giá đỡ, khung treo: Cố định thang máng cáp trên tường hoặc trần.
- Nắp đậy: Bảo vệ dây cáp khỏi bụi, nước hoặc tác động từ môi trường.
- Thanh nối và bu lông: Kết nối các đoạn thang máng cáp với nhau.
Bảng báo giá thang máng cáp điện
Việc chọn mua thang máng cáp điện phù hợp luôn là mối băn khoăn của nhiều khách hàng, đặc biệt khi giá cả giữa các nhà cung cấp có sự chênh lệch. Nhiều khách hàng đã gặp khó khăn trong việc xác định giá chính xác và đánh giá chất lượng sản phẩm. Tại Bến Thành, chúng tôi không chỉ cung cấp sản phẩm chất lượng mà còn hỗ trợ quý khách hàng giải quyết vấn đề này thông qua bảng báo giá chi tiết và minh bạch.
1. Bảng báo giá máng cáp điện
Máng cáp điện là sản phẩm được sử dụng phổ biến trong các nhà máy, xưởng sản xuất, đặc biệt tại TP.HCM và trên toàn quốc. Giá máng cáp có thể khác nhau tùy vào:
- Kích thước: Chiều rộng, chiều cao, độ dày.
- Vật liệu: Sơn tĩnh điện, mạ kẽm nhúng nóng, inox.
- Yêu cầu đặc biệt: Nắp đậy, phụ kiện đi kèm.
2. Bảng báo giá thang cáp điện
Tương tự máng cáp, thang cáp điện cũng có mức giá phụ thuộc vào:
- Kích thước tiêu chuẩn hoặc tùy chỉnh theo yêu cầu.
- Chất liệu sản xuất là thép sơn tĩnh điện, mạ kẽm nhúng nóng, hoặc inox.
- Yêu cầu kỹ thuật về tải trọng, khả năng tản nhiệt, độ bền.
Thang máng cáp điện thường biến động giá dựa trên nguyên liệu sắt, thép và chi phí gia công. Vì vậy, ngoài việc tham khảo bảng giá, quý khách nên liên hệ trực tiếp để nhận được mức giá chính xác tại thời điểm mua hàng.
Tại sao nên chọn Bến Thành?
- Minh bạch giá cả: Cung cấp báo giá rõ ràng, chi tiết, không phát sinh chi phí.
- Chất lượng đảm bảo: Sản phẩm đạt tiêu chuẩn kỹ thuật, bền bỉ và an toàn.
- Hỗ trợ tận tâm: Tư vấn sản phẩm phù hợp, báo giá nhanh chóng và chính xác.
Để nhận bảng báo giá chi tiết và đặt hàng, vui lòng liên hệ:
- Hotline: (028) 62796888 - 0901482582
- Email: lienhe@thietbibenthanh.com
Tư vấn chọn nhà cung cấp thang máng cáp chất lượng
Việc chọn một đơn vị cung cấp thang máng cáp phù hợp là bước quan trọng để đảm bảo chất lượng sản phẩm, tối ưu chi phí và hiệu quả trong quá trình thi công. Dưới đây là một số yếu tố quan trọng cần xem xét để giúp quý khách dễ dàng lựa chọn:
1. Chọn nhà cung cấp gần khu vực công trình
Đơn vị sản xuất gần giúp quý khách dễ dàng kiểm tra chất lượng sản phẩm ngay tại xưởng.
Khu vực như TP.HCM là trung tâm cung cấp nguyên vật liệu lớn, nơi các nhà sản xuất tối ưu hóa chi phí, giảm giá thành và tăng sức cạnh tranh.
Nếu quý khách ở khu vực lân cận TP.HCM, vẫn nên ưu tiên các nhà sản xuất tại đây để tiết kiệm chi phí nhờ vào lợi thế gần nguồn cung cấp nguyên vật liệu và dịch vụ vận chuyển nhanh chóng.
* Gợi ý theo khu vực:
- Miền Trung: Lựa chọn các nhà cung cấp ở TP Đà Nẵng hoặc TP Vinh.
- Miền Bắc: Tìm kiếm nhà sản xuất tại TP Hà Nội hoặc Hải Phòng.
* Lưu ý: Mặc dù khoảng cách là một yếu tố, nhưng chất lượng sản phẩm và uy tín nhà cung cấp vẫn là ưu tiên hàng đầu.
2. Chọn đơn vị chuyên sản xuất và có kinh nghiệm
Có xưởng sản xuất riêng, tập trung vào sản phẩm thang máng cáp và thiết bị cơ khí, điện.
Đội ngũ nhân viên kinh doanh và kỹ thuật giàu kinh nghiệm, đảm bảo hỗ trợ tư vấn, thiết kế và xử lý mọi vấn đề phát sinh trong quá trình hợp tác.
* Lợi ích:
- Được tư vấn chi tiết để chọn sản phẩm phù hợp với yêu cầu kỹ thuật của công trình.
- Giảm thiểu rủi ro về thời gian giao hàng và đảm bảo chất lượng.
3. So sánh giá và đánh giá quy mô sản xuất
Mỗi nhà sản xuất có quy mô và nguồn cung nguyên vật liệu khác nhau, dẫn đến mức giá khác nhau.
Giá thành thường phụ thuộc vào cách họ cân đối chi phí đầu vào, bao gồm nguyên liệu, nhân công và vận hành.
* Cách đánh giá giá cả hợp lý:
- So sánh giá từ nhiều nhà cung cấp khác nhau để tìm mức giá phù hợp nhất.
- Yêu cầu bảng báo giá chi tiết để biết rõ từng thành phần chi phí.
- Đừng chỉ chọn giá thấp nhất – hãy cân nhắc cả chất lượng sản phẩm, dịch vụ và độ tin cậy của nhà cung cấp.
4. Các yếu tố hỗ trợ khác
- Chính sách bảo hành: Chọn nhà cung cấp có cam kết bảo hành rõ ràng để đảm bảo an tâm trong quá trình sử dụng.
- Dịch vụ hậu mãi: Những đơn vị chuyên nghiệp thường hỗ trợ khách hàng cả sau khi giao hàng, như tư vấn lắp đặt hoặc xử lý khi có vấn đề phát sinh.
- Khả năng tùy chỉnh sản phẩm: Nếu công trình của bạn có yêu cầu kỹ thuật đặc biệt, hãy chọn nhà cung cấp có khả năng sản xuất theo yêu cầu.
Để chọn đơn vị cung cấp thang máng cáp chất lượng, quý khách nên ưu tiên những nhà sản xuất gần khu vực, có kinh nghiệm lâu năm và quy trình làm việc chuyên nghiệp. Đồng thời, đừng quên so sánh giá và kiểm tra chất lượng sản phẩm trước khi đưa ra quyết định. Một lựa chọn đúng đắn không chỉ giúp tiết kiệm chi phí mà còn đảm bảo tiến độ và chất lượng công trình.
Quy trình thi công lắp đặt thang máng cáp
Việc thi công và lắp đặt thang máng cáp đòi hỏi sự tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo an toàn, hiệu quả và độ bền của hệ thống. Dưới đây là quy trình chi tiết, được chia thành các bước cụ thể:
1. Chuẩn bị trước thi công
Khảo sát công trình:
- Xác định vị trí và lộ trình lắp đặt thang máng cáp theo bản vẽ kỹ thuật.
- Đánh giá các điều kiện hiện trường, như không gian trần, tường, hoặc sàn, để đưa ra phương án tối ưu.
Chuẩn bị vật tư và công cụ:
- Thang máng cáp, phụ kiện (co, tê, chữ thập, giá đỡ, nắp đậy, v.v.).
- Dụng cụ thi công: máy khoan, máy cắt, thước đo, bu lông, ốc vít, dụng cụ bảo hộ.
- Kiểm tra số lượng và chất lượng vật tư để đảm bảo đúng tiêu chuẩn và thiết kế.
Kiểm tra bản vẽ:
- Đối chiếu thực tế với bản vẽ thiết kế, xác nhận lại các thông số kỹ thuật như kích thước, khoảng cách giá đỡ và vị trí treo.
2. Lắp đặt giá đỡ thang máng cáp
Định vị giá đỡ:
- Sử dụng thước và laser để đo đạc và đánh dấu vị trí lắp đặt giá đỡ.
- Khoảng cách giữa các giá đỡ thường từ 1.5m đến 2m, tùy thuộc vào tải trọng dây cáp.
Lắp đặt giá đỡ:
- Gắn giá đỡ vào tường, trần hoặc sàn bằng bu lông nở hoặc vít chuyên dụng.
- Đảm bảo giá đỡ được cố định chắc chắn và nằm trên một mặt phẳng ngang.
3. Lắp đặt thang máng cáp
Lắp từng đoạn thang máng cáp:
- Bắt đầu từ điểm đầu của hệ thống, lắp từng đoạn thang máng cáp vào giá đỡ.
- Kết nối các đoạn thang máng cáp bằng thanh nối, siết chặt bằng bu lông và đai ốc để đảm bảo chắc chắn.
Lắp các phụ kiện:
- Lắp co, tê, chữ thập ở các vị trí thay đổi hướng hoặc phân nhánh hệ thống cáp.
- Sử dụng nắp đậy (nếu cần) để bảo vệ dây cáp khỏi bụi bẩn, nước hoặc tác động cơ học.
Cố định hệ thống:
- Sau khi hoàn thiện lắp đặt, kiểm tra và siết chặt toàn bộ bu lông, ốc vít để đảm bảo hệ thống thang máng cáp ổn định.
4. Đi dây cáp vào thang máng cáp
Phân loại và bố trí dây cáp:
- Phân loại dây cáp (cáp nguồn, cáp tín hiệu, cáp điều khiển) và sắp xếp theo từng khu vực trong thang máng cáp.
- Sử dụng kẹp cáp để cố định dây cáp, đảm bảo không bị chồng chéo hoặc lộn xộn.
Đánh dấu dây cáp:
- Gắn nhãn hoặc thẻ đánh dấu cho từng loại dây cáp để dễ dàng quản lý và bảo trì sau này.
5. Kiểm tra và nghiệm thu
Kiểm tra toàn bộ hệ thống:
- Kiểm tra độ chắc chắn của giá đỡ và các mối nối thang máng cáp.
- Đảm bảo dây cáp được cố định chắc chắn, không bị căng hoặc chùng quá mức.
- Kiểm tra khoảng cách an toàn với các hệ thống khác (ống nước, hệ thống HVAC, v.v.).
Chạy thử hệ thống:
- Kết nối dây cáp và tiến hành chạy thử nghiệm để đảm bảo hệ thống hoạt động ổn định.
Nghiệm thu:
- Lập biên bản nghiệm thu với các thông số kỹ thuật, kèm theo bản vẽ hoàn công nếu cần.
* Lưu ý an toàn
- Sử dụng đầy đủ dụng cụ bảo hộ lao động (mũ, găng tay, giày bảo hộ, dây an toàn).
- Tuân thủ khoảng cách an toàn với các thiết bị điện khác trong quá trình thi công.
- Đảm bảo hệ thống nối đất cho thang máng cáp nếu được yêu cầu.
Quy trình lắp đặt thang máng cáp không chỉ yêu cầu kỹ thuật chính xác mà còn đòi hỏi sự phối hợp chặt chẽ giữa các bộ phận để đảm bảo an toàn và hiệu quả. Với việc thực hiện đúng quy trình trên, hệ thống sẽ hoạt động bền bỉ và đáp ứng tốt các yêu cầu của công trình.
Xưởng sản xuất thang máng cáp Bến Thành
Nhiều năm kinh nghiệm trong lĩnh vực sản xuất thang máng cáp, Bến Thành tự hào là đơn vị uy tín cung cấp các giải pháp tối ưu cho hệ thống quản lý dây cáp tại khu vực miền Nam. Chúng tôi chuyên sản xuất đa dạng các loại thang máng cáp: sơn tĩnh điện, mạ kẽm nhúng nóng, inox - đáp ứng đầy đủ các yêu cầu kỹ thuật và tiêu chuẩn chất lượng cao nhất.
Xưởng sản xuất của Bến Thành tọa lạc tại TP.HCM, vị trí thuận lợi gần các nguồn cung cấp nguyên vật liệu, giúp chúng tôi tối ưu hóa chi phí và mang lại mức giá cạnh tranh nhất cho quý khách hàng. Đội ngũ công nhân lành nghề cùng đội ngũ kỹ thuật giàu kinh nghiệm của chúng tôi luôn cam kết mang đến những sản phẩm chất lượng, đáp ứng đúng yêu cầu của từng công trình.
Ưu điểm nổi bật của Bến Thành
- Chất lượng vượt trội: Sản phẩm được gia công theo quy trình hiện đại, đảm bảo độ bền cao, khả năng chống ăn mòn và tính thẩm mỹ vượt trội.
- Giá thành cạnh tranh: Nhờ lợi thế gần nguồn cung vật liệu và quy trình sản xuất tối ưu, chúng tôi luôn mang lại mức giá hợp lý nhất.
- Tư vấn tận tâm: Đội ngũ nhân viên kinh doanh sẵn sàng hỗ trợ, tư vấn giải pháp phù hợp với từng dự án.
- Đáp ứng theo yêu cầu: Tùy chỉnh kích thước, vật liệu và thiết kế theo từng công trình cụ thể.
Quy trình sản xuất thang máng cáp tại Bến Thành
Để đảm bảo chất lượng sản phẩm và sự hài lòng của khách hàng, Bến Thành xây dựng quy trình sản xuất chuyên nghiệp và minh bạch, bao gồm:
- Tiếp nhận yêu cầu: Tư vấn chi tiết về sản phẩm, báo giá và thời gian sản xuất.
- Xác nhận đơn hàng: Kiểm tra và thống nhất bản vẽ kỹ thuật, lên kế hoạch chuẩn bị nguyên vật liệu.
- Gia công thô: Tiến hành các bước cắt, chấn, dập, đột lỗ, và hàn theo đúng thiết kế.
- Hoàn thiện bề mặt: Xử lý bề mặt, sơn hoặc mạ theo tiêu chuẩn kỹ thuật yêu cầu.
- Kiểm tra và đóng gói: Vệ sinh sản phẩm, cuộn nilon bảo vệ tránh trầy xước trước khi giao hàng.
Điểm đặc biệt: Quý khách hàng có thể trực tiếp kiểm tra sản phẩm tại xưởng trong quá trình sản xuất, đảm bảo sản phẩm đúng với tiêu chuẩn và yêu cầu.
Lựa chọn Bến Thành là quý khách đang đầu tư vào chất lượng và hiệu quả lâu dài cho công trình của mình. Chúng tôi không chỉ cung cấp sản phẩm thang máng cáp chất lượng vượt trội mà còn mang đến giải pháp thi công toàn diện với mức giá cạnh tranh. Hãy liên hệ ngay hôm nay để nhận được tư vấn và báo giá ưu đãi từ đội ngũ kinh doanh của chúng tôi
