Hệ thống thang máng cáp là gì? Phân loại và tiêu chuẩn kỹ thuật

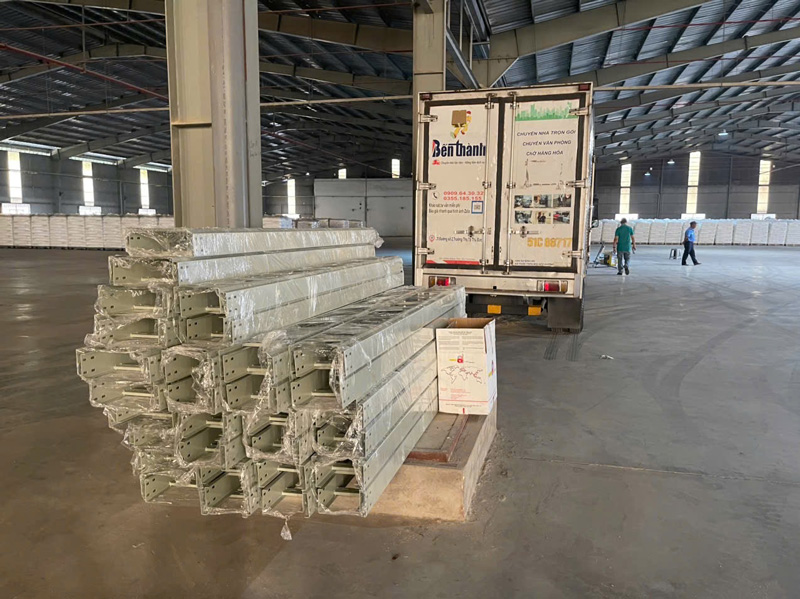

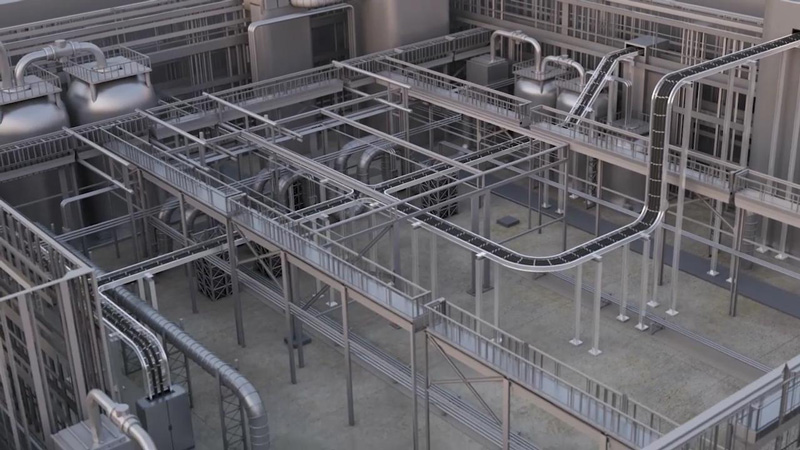

Hệ thống thang máng cáp là gì?

Trong thiết lập hệ thống điện công nghiệp, việc bảo đảm an toàn, gọn gàng cho các dây dẫn điện và cáp là điều then chốt. Đó là lý do thang máng cáp ra đời và trở thành chuẩn trong lắp đặt hệ thống điện. Tuy nhiên, nhiều người vẫn chưa rõ thang máng cáp là gì, khác nhau ra sao và áp dụng như thế nào trong thực tế.

Thang máng cáp là gì?

Thang máng cáp (Cable Ladder, Cable Tray hay Cable Trunking) là 2 loại thiết bị dùng để đỡ dẫn cáp điện, dây điện và dây tín hiệu trong các công trình xây dựng, nhà máy, toà nhà cao tầng hoặc hầm kỹ thuật. Công dụng chính của hệ thống này là giúp dây dẫn được sắp xếp ngăn nắp, tránh rối rợt, dễ dàng bảo trì, thay thế khi cần thiết.

Từ "thang" ám chỉ loại có cấu trúc dạng bậc thang, giúp dễ thoát nhiệt. "Máng" là loại có mặt liền, thích hợp với cáp dữ liệu hay cáp nhỏ, máng có đáy đột lỗ còn được gọi là “khay”, linh hoạt trong thi công. Tuỳ vào mục đích sử dụng, người thiết kế sẽ chọn loại thang máng cáp tương ứng.

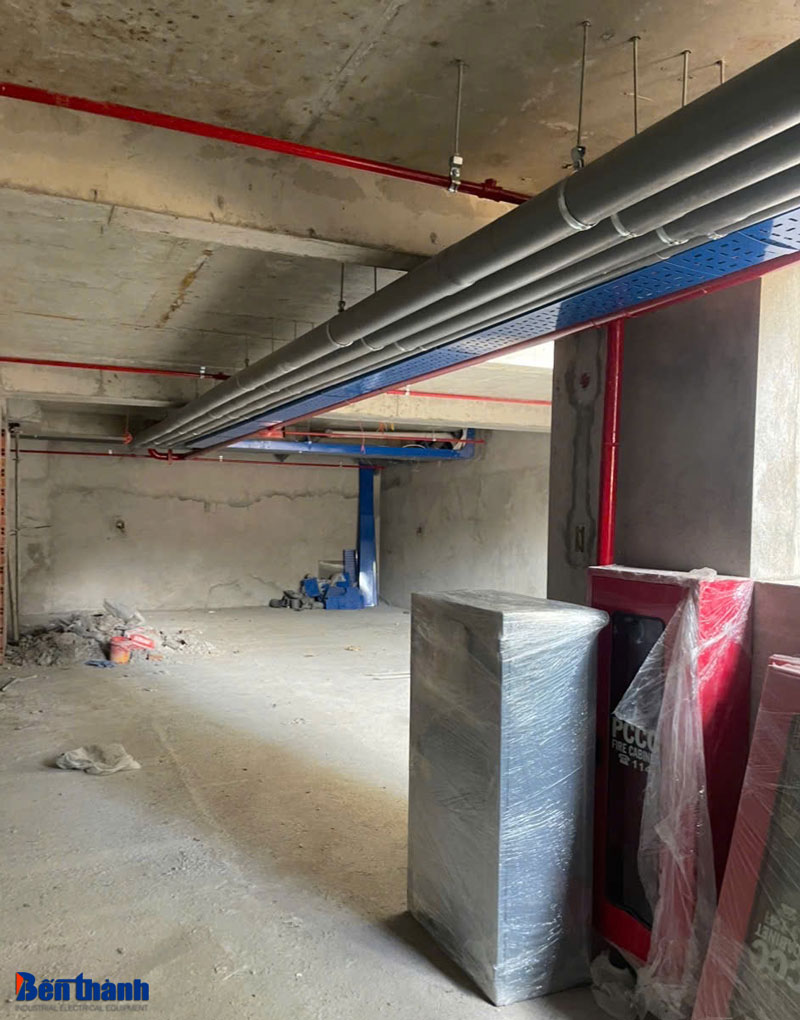

Định nghĩa hệ thống thang máng cáp

Hệ thống thang máng cáp là một giải pháp kỹ thuật dùng để quản lý, bố trí và bảo vệ dây dẫn điện hoặc cáp tín hiệu trong các công trình xây dựng dân dụng và công nghiệp (như nhà xưởng, tòa nhà cao tầng, trung tâm dữ liệu, trạm điện,...).

Hệ thống thang máng cáp bao gồm các loại thang cáp, máng cáp, phụ kiện và giá đỡ, được thiết kế để:

• Dẫn hướng dây cáp theo các tuyến định sẵn trong công trình.
• Chống võng, giảm áp lực cơ học cho dây cáp.
• Tạo lối đi an toàn, dễ bảo trì – nâng cấp – thay thế dây dẫn.
• Đáp ứng tiêu chuẩn kỹ thuật và phòng cháy chữa cháy.

Cấu tạo và tiêu chuẩn kỹ thuật của thang máng cáp

Để hệ thống thang máng cáp hoạt động hiệu quả và an toàn, việc hiểu rõ cấu tạo và các tiêu chuẩn kỹ thuật là điều không thể bỏ qua. Mỗi bộ phận, từ khung chính đến phụ kiện, đều được thiết kế theo những quy định nghiêm ngặt nhằm đảm bảo khả năng chịu tải, độ bền và phù hợp với từng loại công trình.

Khung chính và vật liệu

• Thang cáp có hai thanh dọc chính (side rail) nối bằng thanh ngang (rung) như bậc thang.
• Máng cáp có dạng hộp kín, thường làm bằng thép mạ kẽm nhúng nóng, thép sơn tĩnh điện hoặc inox.

Phụ kiện đồng bộ

• Co chữ T, chữ L, chữ X giúp chuyển hướng.
• Nối thang, máng để tăng chiều dài.
• Giá đỡ, kẹp cáp, nắp đậy tăng tính an toàn.

Tiêu chuẩn kỹ thuật

• TCVN 9208:2012 – Quy định thiết kế, lắp đặt thang máng cáp trong hệ thống điện.
• QCVN 16:2021/BXD – Quy chuẩn quốc gia về an toàn vật liệu xây dựng.
• Tiêu chuẩn IEC/UL cho thiết bị xuất khẩu.

Tiêu chuẩn càng cao thì yêu cầu về chống rỉ, tản nhiệt, chỉ số tải tối đa, vật liệu sẽ càng khắt khe hơn.

Giải thích dễ hiểu về vật liệu và tiêu chuẩn:

Mỗi loại thang máng cáp được làm từ vật liệu khác nhau để phù hợp với môi trường sử dụng. Ví dụ:

• Nếu lắp trong nhà xưởng khô ráo, có thể dùng loại sơn tĩnh điện rẻ hơn.
• Nhưng nếu công trình gần biển, bạn phải dùng inox chống rỉ.

Tất cả đều phải đáp ứng quy định về độ chịu tải, chống ăn mòn, và an toàn điện – giống như “quy chuẩn kỹ thuật xây nhà”, đảm bảo không sập đổ sau khi thi công.

Phân loại thang máng cáp phổ biến

Trong thực tế thi công điện công nghiệp và dân dụng, thang máng cáp được phân loại dựa trên ba tiêu chí chính: hình dáng cấu tạo, vật liệu sản xuất và môi trường sử dụng. Dưới đây là các nhóm phổ biến nhất.

Phân loại theo hình dáng cấu tạo

• Thang cáp (Cable Ladder): dạng bậc thang thoáng khí, dễ tản nhiệt, dùng cho cáp điện công suất lớn.
• Máng cáp (Cable Trunking): dạng hộp kín, bảo vệ cáp khỏi bụi bẩn, lý tưởng cho dây tín hiệu.
• Khay cáp (Cable Tray): dạng mở có đục lỗ thoáng khí, dễ thi công, ứng dụng linh hoạt.

Phân loại theo vật liệu

• Thép mạ kẽm nhúng nóng: chống ăn mòn cao, dùng trong nhà máy, tầng hầm.
• Thép sơn tĩnh điện: giá thành thấp, dùng trong môi trường khô ráo.
• Inox 304/316: chống rỉ tuyệt đối, dùng trong nhà máy thực phẩm, hoá chất.

Phân loại theo môi trường ứng dụng

• Trong nhà: ưu tiên loại sơn tĩnh điện, máng kín.
• Ngoài trời: yêu cầu chống nước, ăn mòn, dùng mạ kẽm hoặc inox.

Phân biệt thang cáp và máng cáp

Dù cùng chức năng đỡ và bảo vệ dây điện, nhưng thang cáp và máng cáp có cấu tạo và mục đích sử dụng rất khác nhau. Việc nhầm lẫn hai loại này có thể dẫn đến sai sót trong thi công hoặc giảm hiệu quả vận hành. Dưới đây là bảng so sánh giúp bạn dễ dàng phân biệt và lựa chọn đúng loại phù hợp.

Mẹo phân biệt đơn giản:

Cách dễ nhớ là:

• Thang cáp = thoáng nặng (cho dây lớn, nhiều nhiệt)
• Máng cáp = kín nhẹ (cho dây tín hiệu nhỏ, cần che chắn)
  Nếu bạn thấy hệ thống cáp dày, nặng, thường sẽ dùng “thang”. Ngược lại, nếu là mạng internet, camera – thường sẽ dùng “máng”.

Ứng dụng và vai trò thực tế của thang máng cáp

Thang máng cáp không chỉ là giải pháp dẫn dây thông thường mà còn đóng vai trò quan trọng trong việc đảm bảo an toàn, hiệu quả và tính linh hoạt cho hệ thống điện. Tùy theo từng loại công trình – từ dân dụng, công nghiệp đến hạ tầng công nghệ cao – thang máng cáp đều thể hiện rõ vai trò trong tổ chức cáp gọn gàng, dễ bảo trì và đáp ứng tiêu chuẩn kỹ thuật hiện đại.

Ứng dụng thực tế của thang máng cáp

• Điện dân dụng & công nghiệp: dẫn–quản lý cáp cho tòa nhà, nhà xưởng, trung tâm thương mại,…
• Nhà máy & khu công nghiệp: bảo vệ tuyến cáp lớn, dễ nâng cấp, sửa chữa.
• Điện năng lượng mặt trời: máng cáp mạ kẽm/ inox chịu thời tiết, chống UV, mưa.
• Hạ tầng CNTT – Data Center: sắp xếp cáp mạng, cáp quang, giảm nhiễu & tản nhiệt.

Vai trò cốt lõi của thang máng cáp

• Tổ chức dây dẫn gọn gàng: dễ kiểm tra, bảo trì, xử lý sự cố.
• Nâng cao an toàn điện: giảm quá nhiệt, chập cháy, đáp ứng tiêu chuẩn PCCC.
• Linh hoạt mở rộng hệ thống: thêm/rút cáp nhanh, phù hợp thay đổi công suất.
• Tối ưu chi phí dài hạn: thi công nhanh, ít nhân công, giảm chi phí bảo trì.

Những hiểu lầm phổ biến về thang máng cáp

Trong quá trình thiết kế và lắp đặt, không ít kỹ sư và chủ đầu tư mắc phải các hiểu lầm tưởng chừng nhỏ nhưng lại gây hậu quả nghiêm trọng. Việc nhận diện và tránh những sai sót này sẽ giúp tăng độ an toàn, kéo dài tuổi thọ hệ thống và tiết kiệm chi phí sửa chữa về sau.

Dưới đây là những hiểu nhầm đáng chú ý:

1. Cho rằng máng cáp dùng thay thang cáp: Với hệ thống tải nặng hoặc có nhiệt lượng cao, việc dùng máng cáp sẽ gây tích nhiệt, tăng nguy cơ cháy.
2. Lắp sai tiêu chuẩn kỹ thuật: Không tuân TCVN 9208 hoặc dùng phụ kiện không đồng bộ dễ gây gãy gập, sụp đổ hệ thống.
3. Chọn vật liệu không phù hợp môi trường: Dùng loại sơn tĩnh điện ngoài trời dễ rỉ sét, gây mất an toàn.
4. Không kiểm tra khoảng cách giá đỡ: Khoảng cách lớn hơn 1.5m khiến thang máng võng, không an toàn.
5. Xem nhẹ phụ kiện như nắp đậy, kẹp cáp: Đây là thành phần tăng an toàn cơ học và điện từ, không thể bỏ qua.

Hiểu đúng bản chất và tiêu chuẩn của thang máng cáp sẽ giúp các bên thiết kế và thi công tối ưu hệ thống điện cả về chi phí, an toàn và hiệu suất.

Checklist 10 điều bắt buộc khi lắp đặt thang máng cáp

• Khoảng cách giá đỡ ≤ 1,5 m (khu vực rung động ≤ 1,2 m).
• Bu-lông nối đất M8 x 20 mm tối thiểu mỗi khúc 2 m.
• Siết mô-men 8–10 N·m cho bu-lông chống xoáy.
• Giao cắt với ống PCCC giữ khoảng hở ≥ 300 mm.
• Góc đổi hướng > 30° bắt buộc dùng co chữ L plate nối.
• Cáp lực & cáp tín hiệu tách bằng vách chắn kim loại.
• Mọi mối hàn phải phủ sơn kẽm lạnh ≥ 90 µm.
• Kiểm tra điện trở nối đất < 0,1 Ω sau lắp đặt.
• Thử tải tĩnh 150 % trong 2 h trước bàn giao.
• Lập hồ sơ bảo trì với ảnh chụp từng điểm neo.

Hiểu rõ thang máng cáp là gì, phân biệt đúng các loại, áp dụng đúng tiêu chuẩn kỹ thuật sẽ giúp tối ưu hệ thống điện về cả hiệu quả lẫn chi phí. Đây là giải pháp không thể thiếu trong thi công điện hiện đại, đặc biệt ở môi trường công nghiệp và các công trình yêu cầu cao về an toàn. Việc sử dụng đúng loại và đúng cách cũng đồng nghĩa với việc giảm thiểu rủi ro và tăng tuổi thọ cho toàn hệ thống. Một cách tiếp cận chuyên nghiệp với thang máng cáp không chỉ thể hiện năng lực kỹ thuật mà còn tạo nền tảng bền vững cho sự phát triển lâu dài của hạ tầng điện.
