Thang cáp điện

Thang cáp điện là gì?

Thang cáp điện (còn gọi là cable ladder) là thiết bị dùng để nâng đỡ, định vị và quản lý hệ thống dây, cáp điện trong các công trình xây dựng công nghiệp, thương mại và trung tâm dữ liệu. Cấu trúc của thang cáp bao gồm hai thanh dọc song song được liên kết với các thanh ngang đặt cách đều, tạo thành hình dạng giống như một chiếc thang.

Thang cáp điện là dòng sản phẩm không thể thiếu trong thi công hệ thống điện hiện đại. Không chỉ đảm nhận chức năng dẫn hướng, sắp xếp và bảo vệ cáp, thiết bị này còn góp phần nâng cao tính thẩm mỹ, độ an toàn và hiệu quả bảo trì cho toàn hệ thống. Sản phẩm thường được sử dụng cho các loại dây cáp có lớp vỏ cách điện tốt như XLPE và phù hợp với nhiều khu vực như phòng máy, tầng hầm chung cư, trung tâm dữ liệu.

Tại thị trường Việt Nam, Bến Thành là một trong những đơn vị sản xuất và phân phối thang cáp điện uy tín, chuyên cung cấp các dòng sản phẩm đạt tiêu chuẩn kỹ thuật với giá thành cạnh tranh, dịch vụ hậu mãi tốt và chính sách bảo hành rõ ràng.

Để hiểu rõ hơn về khái niệm và ứng dụng tổng quát của thang cáp trong hệ thống cơ điện, bạn có thể tham khảo thêm tại bài viết thang cáp là gì.

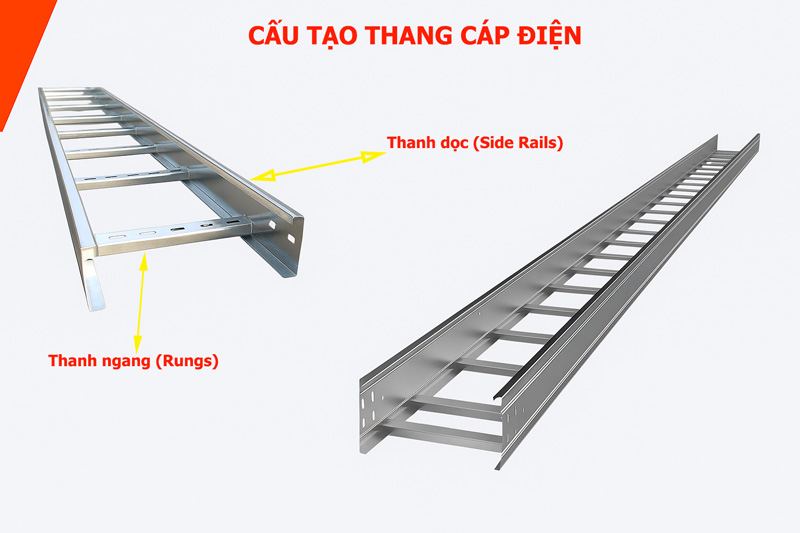

Cấu tạo thang cáp điện

1. Khung chịu lực chính: Cấu trúc nâng đỡ & định hình

Đây là bộ phận tạo nên “xương sống” của toàn hệ thống thang cáp, đảm nhiệm việc chịu tải trọng và giữ ổn định cấu trúc khi lắp đặt.

• Thanh dọc (Side Rails): Hai thanh chạy dọc song song theo chiều dài, thường được gấp hình chữ U hoặc C để tăng cứng. Vai trò chính là truyền tải lực từ thanh ngang xuống hệ đỡ, đồng thời tạo khung chuẩn để lắp phụ kiện.
• Thanh ngang (Rungs): Nối giữa hai thanh dọc theo dạng bậc thang, thường đục lỗ để dễ gá cáp hoặc thoát nhiệt. Ngoài vai trò đỡ cáp, chúng còn giúp tăng khả năng tản nhiệt và chống cháy lan nhờ thiết kế mở.

2. Hệ phụ kiện điều hướng & mở rộng

Đây là nhóm cấu kiện cho phép hệ thống thang cáp linh hoạt theo nhiều hướng, thay đổi cao độ, kết nối hoặc chia nhánh.

• Co và cút định hướng: Bao gồm co L (90 độ), co T, co X, co lên/xuống, dùng để điều hướng thang cáp tại các điểm giao nhau hoặc góc tường.
• Đầu nối & khớp giãn nở: Cho phép liên kết giữa hai đoạn thang cáp, đồng thời có thể hấp thụ rung động, giãn nở nhiệt trong môi trường vận hành.
• Bát nối tăng/giảm: Dùng khi cần chuyển đổi kích thước chiều rộng – chiều cao giữa các đoạn thang khác nhau mà không làm đứt mạch kết cấu.

3. Hệ thống gá đỡ và liên kết với công trình

Là nhóm thiết bị đảm bảo thang cáp được cố định an toàn lên tường, trần hoặc khung thép.

• Giá đỡ ngang / treo / kẹp tường: Tuỳ theo phương án lắp đặt mà sử dụng giá đỡ chữ U, chữ Z, thanh treo ren hoặc hệ kẹp chuyên dụng.
• Bộ chống rung – giảm chấn: Dùng trong nhà máy, khu vực có thiết bị công nghiệp nặng hoặc rung động cao, giúp giảm hư hỏng do dao động.

4. Phụ kiện chức năng & an toàn

Nhóm này không trực tiếp chịu lực nhưng đóng vai trò tối ưu hoá vận hành và bảo vệ cáp điện.

• Nắp đậy: Chống bụi, nước nhỏ giọt hoặc chuột cắn phá dây. Dùng chủ yếu trong nhà hoặc khu vực trần mở.
• Vách ngăn (Divider): Tách các loại cáp có tín hiệu khác nhau để tránh nhiễu điện từ (EMI/RFI), đặc biệt trong hệ thống viễn thông – tự động hoá.
• Khớp nối mềm & chặn cáp: Hạn chế tình trạng trượt dây, đứt gãy hoặc xô lệch trong quá trình bảo trì.

Tim hiểu thêm: So sánh thang cáp có nắp và không nắp

Điểm khác biệt chính so với máng cáp

Cấu tạo thang cáp không đơn thuần là các chi tiết rời rạc mà là một hệ sinh thái kỹ thuật được tổ chức theo mô-đun mở rộng, tối ưu cho khả năng nâng đỡ, tản nhiệt, chống nhiễu và dễ thi công. Việc hiểu đúng cấu tạo giúp chủ đầu tư và nhà thầu lựa chọn đúng loại thang, phụ kiện và phương án lắp đặt phù hợp từng môi trường công trình.

Các loại vật liệu sản xuất thang cáp

Vật liệu là yếu tố quan trọng quyết định đến độ bền, khả năng chống ăn mòn, giá thành, và tính phù hợp với từng môi trường sử dụng. Dưới đây là 4 loại vật liệu phổ biến được dùng trong sản xuất thang cáp hiện nay:

Các loại thang cáp hiện nay được sản xuất đa dạng về chiều dài (thường từ 2.5m đến 3.0m/cây), chiều rộng (từ 100mm đến 1500mm), chiều cao (50mm đến 200mm) và độ dày vật liệu (từ 0.8mm đến 2.0mm). Tùy theo nhu cầu sử dụng và môi trường lắp đặt, thang có thể được làm từ sơn tĩnh điện, tole kẽm, inox 304, nhôm hoặc mạ kẽm nhúng nóng.

Về màu sắc, thang cáp phổ biến với ba gam màu chủ đạo: kem nhăn, xám và màu sáng bóng nguyên bản của inox, mạ kẽm. Ngoài ra, nhà sản xuất cũng có thể cung cấp theo yêu cầu đặc biệt của từng công trình.

Để hiểu rõ hơn về vật liệu của sản phẩm phù hợp lắp đặt ở môi trường nào bạn có thể xem chi tiết tại bài viết các loại thang cáp.

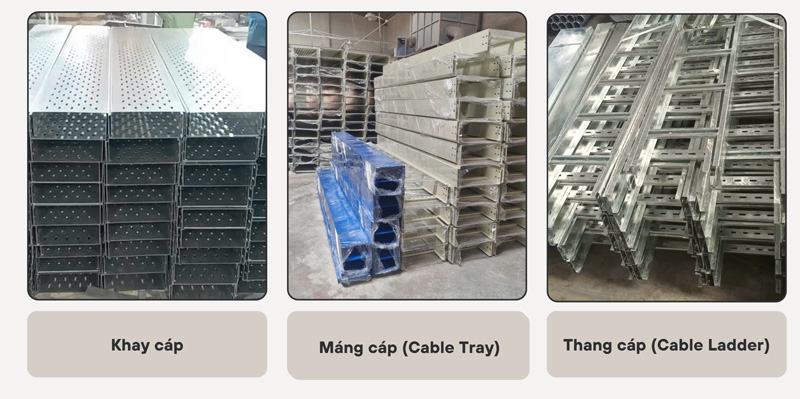

So sánh thang cáp, máng cáp và khay cáp

Nên chọn loại nào cho công trình?

• Chọn thang cáp nếu bạn cần chịu tải lớn, đi dây công suất cao trong môi trường khô thoáng (tầng hầm, trung tâm dữ liệu, nhà máy).
• Chọn máng cáp khi yêu cầu về bảo vệ dây cao hơn thẩm mỹ – thường trong toà nhà văn phòng, trung tâm thương mại, hệ thống âm trần kín.
• Chọn khay cáp cho các hệ thống cáp nhẹ như mạng LAN, camera, tín hiệu điều khiển – đặc biệt trong các công trình nhỏ và tiết kiệm chi phí.

Các tiêu chuẩn áp dụng cho thang cáp điện

Thang cáp điện được sản xuất và lắp đặt theo nhiều tiêu chuẩn kỹ thuật nhằm đảm bảo độ an toàn, độ bền và khả năng tương thích hệ thống. Các tiêu chuẩn phổ biến bao gồm:

• TCVN 9208:2012 – Tiêu chuẩn Việt Nam quy định yêu cầu kỹ thuật đối với máng, thang cáp điện bằng kim loại.
• EN 50085-2-1 + A1 – Tiêu chuẩn châu Âu áp dụng cho hệ thống máng và thang dẫn cáp dùng trong lắp đặt cố định.
• EN 61537:2007 – Tiêu chuẩn châu Âu quy định đặc tính cơ học, điện và nhiệt của thang cáp dạng lưới và dạng bậc.
• IEC 61914:2015 – Tiêu chuẩn quốc tế quy định yêu cầu kỹ thuật đối với hệ thống kẹp giữ cáp, hỗ trợ kiểm soát lực và độ ổn định.

Xem thêm các tiêu chuẩn áp dụng cho thang cáp trong nhà và ngoài trời.

Các kích thước thang cáp phổ biến

Thang cáp điện được sản xuất theo nhiều kích thước tiêu chuẩn khác nhau để phù hợp với từng loại công trình và khối lượng dây dẫn. Các kích thước phổ biến nhất bao gồm:

• Thang cáp 100x50mm
• Thang cáp 100x100mm
• Thang cáp 200x100mm
• Thang cáp 300x100mm
• Thang cáp 400x100mm
• Thang cáp 500x100mm

* Trong đó:

• Chiều rộng (mm) quyết định số lượng và kích cỡ cáp có thể chứa.
• Chiều cao (mm) ảnh hưởng đến khả năng chịu tải và số tầng lớp cáp đi bên trong.

Tư vấn chọn kích thước thang cáp:

• 100x50 / 100x100: Dùng cho hệ thống điện nhẹ, tòa nhà dân dụng nhỏ.
• 200x100 / 300x100: Phù hợp công trình trung bình, xưởng sản xuất.
• 400x100 / 500x100: Dùng trong nhà máy lớn, trung tâm dữ liệu, nơi cần đi nhiều cáp điện công suất cao.

Ngoài việc lựa chọn theo quy cách thông dụng, khi chọn thang cáp điện bạn cũng nên chú ý đến độ dày vật liệu – yếu tố ảnh hưởng trực tiếp đến khả năng chịu tải và độ bền theo thời gian. Thang cáp mỏng 0.8 - 1.2mm phù hợp cho công trình nhỏ hoặc hệ thống điện nhẹ trong nhà. Với nhà máy, trung tâm dữ liệu hoặc khu vực lắp đặt ngoài trời, nên ưu tiên loại dày từ 1.5mm trở lên để đảm bảo an toàn và tuổi thọ sử dụng.

Xem chi tiết: Các kích thước thang cáp tiêu chuẩn

Bảng báo giá thang cáp điện sản xuất theo vật liệu

Để xem đầy đủ chi tiết và cập nhật mới nhất, bạn có thể tham khảo thêm tại bảng giá thang cáp với các tùy chọn theo vật liệu, kích thước, độ dày và ứng dụng thực tế.

Với nhiều năm kinh nghiệm sản xuất và phân phối thang cáp điện, Bến Thành không chỉ mang đến mức giá hợp lý mà còn đảm bảo đúng tiến độ giao hàng và chất lượng kỹ thuật. Hãy để chúng tôi đồng hành cùng công trình của bạn bằng giải pháp tối ưu, an toàn và tiết kiệm nhất.
