Thông tin về Tủ điện phân phối

Khái niệm tủ điện phân phối

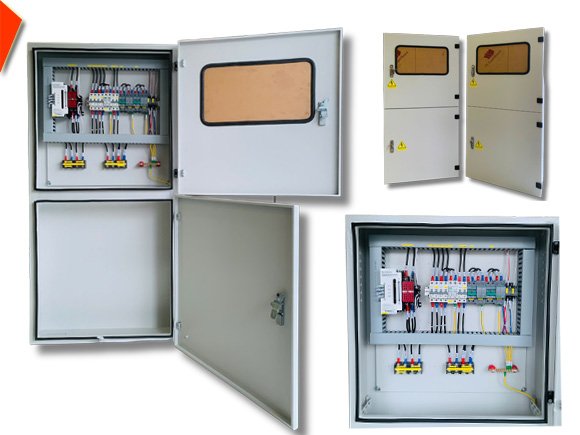

Tủ điện phân phối là loại tủ điện được sử dụng để chứa các thiết bị điện, thiết bị đóng cắt ở bên trong như: Công tắc, cầu giao, biến thế, biến áp của các công trình dân dụng và công trình công nghiệp, nhà cửa, nhà máy. Tủ thường có hình vuông hoặc hình chữ nhật, tùy vào vị trí cần lắp đặt và mục đích sử dụng tủ để lựa chọn hình dạng của tủ cho phù hợp.

Trong bất kỳ một hệ thống điện nào thì tủ điện là một bộ phận không thể thiếu. Tủ sẽ là nơi được sử dụng để lắp đặt và bảo vệ cho thiết bị đóng cắt và thiết bị điều khiển, là vị trí đầu nối để phân phối điện cho cả một tòa nhà, một công trình. Trong quá trình vận hành, tủ điện sẽ đảm bảo khả năng cách ly những thiết bị có điện với người sử dụng để giữ an toàn cho con người.

Ưu điểm tủ điện phân phối


Với không gian bên trong tủ điện rộng rãi, nhiều diện tích, dễ dàng đấu dây vào và ra với các loại thiết bị khác trong hệ thống. Có thể kết nối mở rộng phạm vi. Các mạch điện được hiển thị rõ ràng.

Thiết kế theo tiêu chuẩn quốc tế. Đầu vào của tủ điện có thể lắp nhiều thiết bị khác nhau như: Cầu dao cách ly, MCCB, MCB, ELCB hoặc đấu nối trực tiếp. Tủ điện hạ thế MDB, DB có thể lắp đặt nổi hoặc âm tường. Tải lớn nhất là 500A, thanh cái có thể phân đoạn. Số ngõ ra lên đến 20 ngõ ba pha (tương ứng 60 cực).

Sản phẩm được chế tạo theo tiêu chuẩn IEC 60439. Vỏ tủ điện được chế tạo từ vật liệu thép và sơn cách điện. Các phần khác như nắp tủ điện, mặt hông và mặt sau của tủ điện có thể tháo lắp dễ dàng tạo thuận lợi cho người sử dụng trong công việc lắp đặt và bảo trì. Ngoài ra, có thể bố trí các thiết bị bên trong tủ điện phù hợp với từng nhu cầu của khách hàng từ dạng tủ điện.

Đặc tính tiêu chuẩn của tủ điện phân phối


Thành phần vật liệu: thép không gì (inox). Kích thước: Chiều cao 200 đến 2200m, chiều rộng từ 200m trở lên, chiều sâu từ 150 đến 1000mm. Độ dày vật liệu đa dạng: 1.0mm, 1.2mm, 2.0mm. Các loại màu sắc thông dụng: Màu xám, màu kem nhăn, màu cam.

Cấu tạo tủ điện phân phối


Thành phần cấu thành tủ điện phân phối là những tấm kim loại hoặc composit với sự đa dạng về độ dày và kích thước khác nhau tùy vào mục đích sử dụng và yêu cầu riêng của mỗi công trình, hệ thống khác nhau.

Khi sản xuất tủ điện, bao giờ người ta cũng sơn tĩnh điện hoặc pha nhăn các màu sắc khác nhau để đảm bảo về yêu cầu thiết kế cho từng hạng mục. Riêng các công trình lắp đặt cho các cơ sở thuộc lĩnh vực thực phẩm hoặc y tế thì cần lựa chọn loại tủ điện làm từ thép không gì.

Phân loại tủ điện phân phối


Tủ điện phân phối tổng (MSB)


Tủ điện phân phối MSB (Main Distribution Switchboard) là loại tủ điện được lắp đặt ngay sau các trạm hạ thế (từ 15kV xuống 380VAC), chức năng chính của tủ MSB là đóng ngắt, bảo vệ an toàn cho hệ thống điện phụ tải khi xảy ra sự cố rò rỉ. Dòng điện định mức có thể đến 6300A.

Tủ được thiết kế nhiều ngăn, mỗi ngăn tủ được thiết kế với chức năng riêng biệt như: ngăn chứa ACB/MCCB tổng, ngăn chứa các MCCB/MCB ngõ ra tải, ngăn chứa tụ bù, ngăn chứa khối chuyển nguồn ATS, giám sát từ xa thông qua GPRS…. Tủ MSB được thiết kế và lắp ráp theo tiêu chuẩn IEC60439-1.

Tủ điện phân phối (DB)


Tủ điện phân phối DB (Distribution Board) là tủ phân phối được sử dụng trong các hệ thống mạng điện hạ thế. Vị trí của tủ DB thường là sau các tủ phân phối tổng (MSB) tại các nút. Dòng điện định mức có thể đến 1000A, cung cấp điện cho 1 nhóm thiết bị hoặc thiết bị đầu cuối (máy bơm, động cơ, máy móc...). Nó là loại tủ điện nhỏ nhất, nó đặt gần các phụ tải, bên trong tủ chỉ bao gồm MCB/RCCB, đèn báo pha, cầu chì. Một số tủ đặc biệt có gắn đồng hồ kWh, Amper kế, Volt kế, bảo vệ mất pha, tụ bù...

Ứng dụng


Tủ điện phân phối được thiết kế sử dụng trong nhà để phân phối điện cho các phụ tải công suất lớn với ưu điểm là thiết kế theo kiểu modul được đặt cạnh nhau tạo thành một hệ thống phân phối điện bảo gồm ngăn lộ vào, ngăn phân đoạn và ngăn phân phối.

Tủ điện phân phối được sử dụng trong các mạng điện hạ thế và là thành phần quan trọng nhất trong mạng phân phối điện. Tủ điện này được lắp đặt tại phòng kỹ thuật điện tổng của các công trình công nghiệp như nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, trường học, cảng, sân bay, phòng vận hành của các công trình công nghiệp, nhà máy, xưởng công nghiệp, trung tâm thương mại, chung cư…

Bến Thành là đơn vị chuyên phân phối các sản phẩm tủ điện công nghiệp chính hãng, chất lượng và giá cả tốt nhất tại TP.HCM. Để đặt mua các loại sản phẩm trên hãy đến với công ty của chúng tôi.

Khi đến, quý khách sẽ được hỗ trợ tư vấn miễn phí và chọn lựa được loại sản phẩm thích hợp nhất đối với nhu cầu của mình. Ngoài ra, khi liên hệ với chúng tôi quý khách sẽ có được mức giá tốt nhất và chiết khấu cao đối với từng loại sản phẩm.

Chúng tôi luôn luôn lắng nghe những yêu cầu của quý khách, lựa chọn giải pháp tối ưu nhất để tiết kiệm chi phí mà vẫn đạt được hiệu quả tối đa, phù hợp với nhu cầu của người tiêu dùng.

Với hàng ngũ kĩ thuật chuyên viên cao cấp, dày dặn kinh nghiệm, nhân viên bán hàng nhiệt tình, niềm nở. Đảm bảo quý khách sẽ hài lòng với phong cách làm việc tại đây.

Hi vọng qua bài viết này sẽ giúp quý khách hiểu rõ hơn về tủ điện phân phối. Để đặt hàng hoặc tư vấn, hãy liên hệ ngay với chúng tôi nhé.
