Tủ phân phối điện 3 pha hạ thế

Tủ phân phối điện 3 pha là tủ điện trung gian dùng để nhận nguồn điện từ tủ tổng hoặc trạm biến áp, sau đó chia nguồn điện này ra các khu vực, thiết bị hoặc máy móc trong nhà xưởng, tòa nhà hay công trình dân dụng.

Chức năng tủ phân phối điện 3 pha

Chức năng tủ phân phối điện 3 pha gồm: phân phối nguồn điện từ tủ tổng đến các phụ tải, bảo vệ hệ thống khỏi sự cố quá tải – ngắn mạch, tổ chức hệ thống điện ngăn nắp dễ vận hành, đảm bảo an toàn cho người và thiết bị, quản lý tải điện hiệu quả và hỗ trợ mở rộng khi cần.

1. Phân phối điện

Tủ phân phối điện 3 pha có chức năng chia tải từ nguồn điện tổng cấp điện cho từng nhánh ở nhiều khu vực (như khu vực tầng, khu sản xuất, văn phòng…) , các thiết bị hoặc dây truyền sản xuất.

2. Bảo vệ hệ thống điện và thiết bị

Tủ phân phối tích hợp các thiết bị đóng cắt như: ACB, MCCB, MCB, ECLB, RCBO giúp ngăn ngừa các sự cố quá tải, ngắn mạch, rò rỉ điện, cháy nổ đảm bảo thiết bị được an toàn, và không gây gián đoạn sản xuất.

3. Quản lý vận hành dễ dàng

Tủ phân phối được Bến Thành thiết kế tổ chức các nhánh điện rõ ràng logic, lắp đặt ngăn nắp dễ đánh dấu và truy vết dây dẫn, phụ tải. Giúp kỹ thuật viên dễ dàng kiểm tra, cách ly từng mạch nhanh chóng, quá trình vận hành, bảo trì trở nên thuận tiện hơn, đồng thời nâng cao tính chuyên nghiệp trong thi công hệ thống điện.

4. Đảm bảo an toàn và quản lý điện hiệu quả

Ngoài các thiết bị có chức năng cơ bản, tủ phân phối điện 3 pha của Bến Thành còn được tính hợp thêm các tính năng để nâng cao đảm bảo an toàn và quản lý điện như:

• IP40 – 65: Thiết kế cấp bảo vệ IP cho tủ điện đảm bảo chống nước, bụi, cách điện
• Đèn báo hiệu: ON/OFF, lỗi, mất pha
• Hiển thị dòng điện, điện áp, tần số, mức tiêu thụ điện năng thông qua đồng hồ cơ, điện tử giám sát điện năng

5. Linh hoạt mở rộng nâng cấp hệ thống

Tủ phân phối được thiết kế dạng module linh hoạt có thể mở rộng dễ dàng khi cần thêm phụ tải hoặc nâng cấp hệ thống. Đây là giải pháp lý tưởng cho các doanh nghiệp có định hướng phát triển dài hạn hoặc thay đổi công nghệ sản xuất trong tương lai.

Tủ phân phối 630A 3 pha hạ thế Bến Thành lắp đặt

Thông số kỹ thuật

Thông số tủ phân phối điện 3 pha phổ biến gồm: dòng điện định mức từ 100A đến 1600A, điện áp đầu vào 3 pha 380/400VAC, điện áp đầu ra 220–380VAC, tần số 50–60Hz, chịu ngắn mạch 22kA–85kA.

Tủ phân phối được Bến Thành sản xuất theo tiêu chuẩn chất lượng có sẵn hoặc theo yêu cầu thiết kế của khách hàng.

Liên hệ với Thiết bị Bến Thành để được tư vấn kỹ thuật miễn phí

0902 887 387

Bảng giá tủ phân phối điện 3 pha hạ thế

Bảng giá tủ phân phối điện 3 pha hạ thế mới nhất phụ thuộc vào các yếu tố như số lượng aptomat đầu ra, thương hiệu thiết bị sử dụng (Schneider, Mitsubishi, LS, Chint…) và yêu cầu thiết kế kỹ thuật riêng. Để dễ dàng hình dung mức chi phí, bạn có thể tham khảo bảng giá tủ phân phối do Thiết bị Bến Thành cung cấp bên dưới – áp dụng cho nhiều cấu hình phổ biến trong công trình dân dụng và công nghiệp.

(*) Liên hệ với Hotline Thiết bị Bến Thành để được tư vấn kỹ thuật miễn phí và báo giá chi tiết cho mọi yêu cầu về lắp tủ phân phối điện 3 pha

0902 887 387

Xưởng sản xuất vỏ tủ điện Bến Thành

Các thành phần cơ bản trong một tủ phân phối điện

Một tủ phân phối điện 3 pha tiêu chuẩn thường bao gồm các thành phần chính sau:

• Vỏ tủ: Được làm từ thép sơn tĩnh điện hoặc inox, có khả năng chống ăn mòn, bụi bẩn và độ ẩm. Vỏ tủ có thể lắp đặt trong nhà (IP42 – IP55) hoặc ngoài trời (IP65 trở lên).
• Thanh cái đồng (busbar): Dẫn điện chính bên trong tủ, thường làm bằng đồng hoặc nhôm, được bố trí theo thứ tự pha L1, L2, L3 và dây trung tính N.
• Thiết bị đóng cắt: Gồm aptomat tổng (MCCB), các aptomat nhánh (MCB), cầu dao, khởi động từ,... để kiểm soát và bảo vệ từng nhánh điện.
• Thiết bị bảo vệ: Relay nhiệt, thiết bị chống rò, chống sét lan truyền,... để đảm bảo an toàn cho người và thiết bị.
• Thiết bị chỉ thị và điều khiển: Đồng hồ đo điện áp, dòng điện, đèn báo pha, nút nhấn điều khiển,...
• Hệ thống dây dẫn và terminal: Đảm bảo kết nối đúng chuẩn giữa các thiết bị trong tủ và ra tải ngoài.

Tất cả các thành phần đều được lắp đặt gọn gàng, khoa học để thuận tiện cho việc bảo trì và mở rộng trong tương lai.

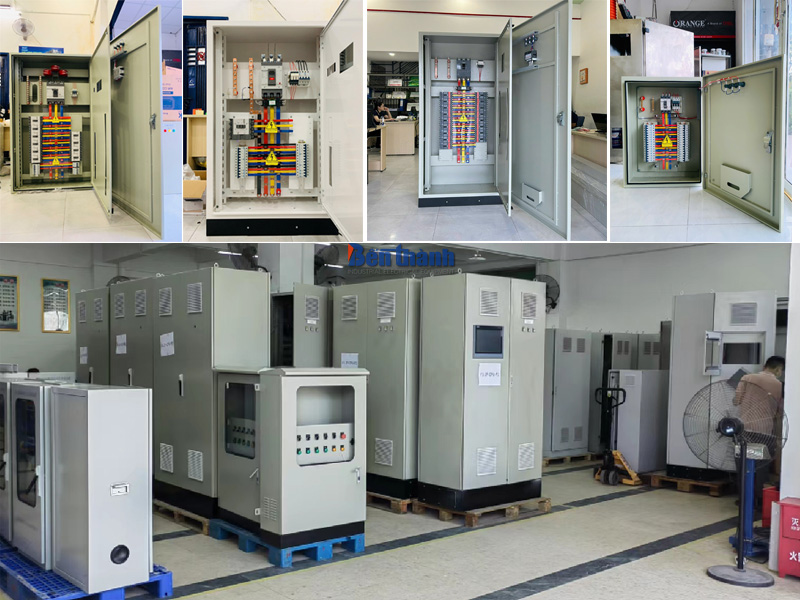

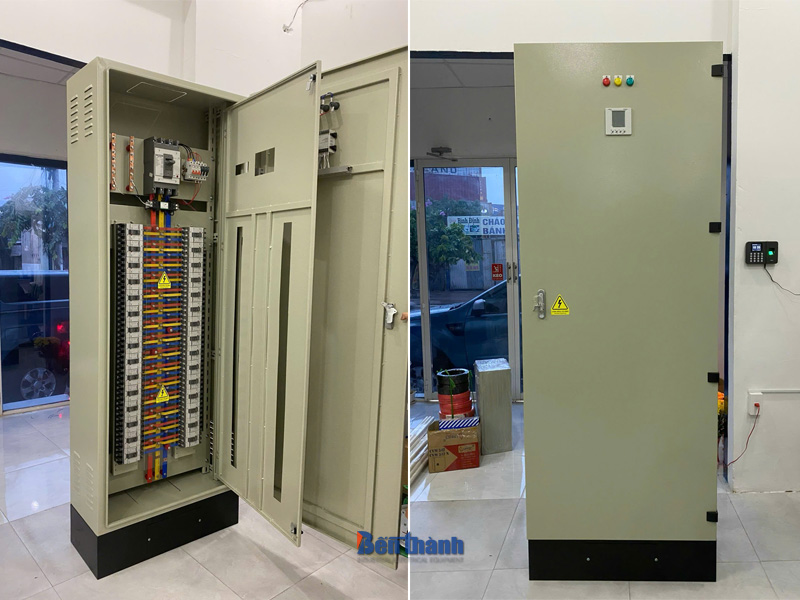

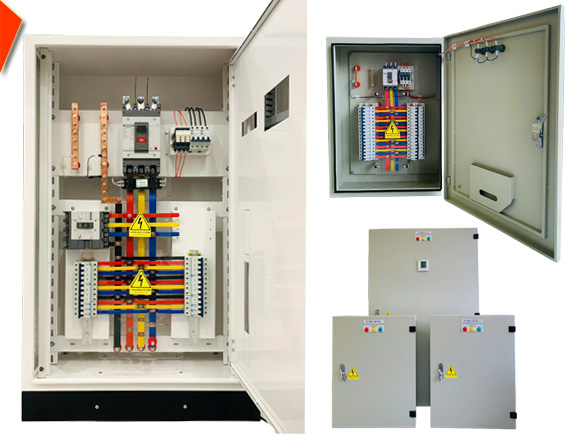

Một số sản phẩm tủ phân phối hoàn thiện

Cấu tạo và nguyên lý hoạt động của tủ phân phối điện 3 pha hạ thế

Cấu tạo chi tiết của tủ điện 3 pha hạ thế

Tủ điện 3 pha hạ thế có cấu tạo đặc thù nhằm phục vụ việc phân phối điện áp thấp (dưới 1000V) trong các hệ thống công nghiệp hoặc công trình dân dụng. Cấu tạo cơ bản bao gồm:

1. Ngăn nhập nguồn: Nơi tiếp nhận nguồn điện chính từ tủ điện tổng hoặc máy biến áp.
2. Ngăn phân phối: Bao gồm các thiết bị đóng cắt trung gian để phân phối điện đến từng nhánh phụ tải.
3. Ngăn điều khiển (nếu có): Tích hợp các relay, PLC hoặc thiết bị giám sát để điều khiển từ xa.
4. Thanh cái (busbar): Kết nối các thiết bị với nhau theo sơ đồ 3 pha chuẩn.
5. Thiết bị đo lường: Hiển thị điện áp, dòng điện, công suất,... giúp giám sát trạng thái hệ thống.

Về mặt cơ học, vỏ tủ thường được thiết kế dạng mô-đun có thể mở rộng, dễ dàng tháo lắp khi cần thay đổi sơ đồ hệ thống.

Nguyên lý phân phối và bảo vệ mạch điện

Nguyên lý hoạt động của tủ phân phối điện 3 pha hạ thế dựa trên các chu trình sau:

• Nguồn điện 3 pha được đưa vào tủ thông qua đầu vào chính (cầu dao, MCCB).
• Dòng điện sau đó truyền qua hệ thống thanh cái, chia ra các nhánh tải thông qua các thiết bị đóng cắt nhánh.
• Các thiết bị bảo vệ được cài đặt để ngắt nguồn tự động khi dòng điện vượt ngưỡng cho phép (quá tải, ngắn mạch hoặc rò điện).
• Tín hiệu từ các thiết bị đo lường giúp người vận hành nhận biết trạng thái của từng pha, từng nhánh và có thể can thiệp kịp thời.

Mối liên hệ giữa tủ điện tổng và tủ phân phối

Tủ điện tổng và tủ phân phối điện có mối quan hệ tuần tự và phụ thuộc trong toàn hệ thống điện:

• Tủ điện tổng là nơi đầu vào của toàn bộ nguồn điện từ lưới hoặc máy biến áp, có chức năng bảo vệ và điều phối điện năng đến các tủ nhánh.
• Tủ phân phối nhận nguồn điện từ tủ điện tổng để tiếp tục chia nhỏ điện năng đến từng cụm tải hoặc thiết bị.
• Trong một số hệ thống lớn, tủ phân phối có thể đóng vai trò trung gian giữa tủ điện tổng và các tủ điều khiển tại khu vực sản xuất, giúp giảm tải dòng điện và dễ kiểm soát hơn.

Việc thiết kế mạch liên kết giữa tủ tổng và tủ phân phối cần tính toán chính xác để đảm bảo điện áp ổn định, tránh tổn thất điện năng và tăng hiệu quả sử dụng cho toàn hệ thống.

Tiêu chuẩn kỹ thuật của tủ phân phối điện hạ thế

Các thông số kỹ thuật cần đáp ứng

Tủ phân phối điện hạ thế phải đáp ứng đầy đủ các thông số kỹ thuật nhằm đảm bảo tính ổn định và an toàn cho hệ thống điện. Một số thông số cơ bản gồm:

• Điện áp định mức: Thông thường từ 220V đến 690V AC.
• Dòng điện định mức: Có thể từ 100A đến 6300A, tùy theo quy mô hệ thống.
• Tần số hoạt động: 50Hz hoặc 60Hz.
• Khả năng chịu dòng ngắn mạch (Icw): Dao động từ 15kA đến 100kA trong 1 giây hoặc theo thời gian định mức.
• Cấp bảo vệ IP: IP42 – IP65 tùy theo vị trí lắp đặt trong nhà hay ngoài trời.
• Số pha: Tủ điện 3 pha (L1, L2, L3) và dây trung tính (N), có thể kèm theo dây tiếp địa (PE).
• Chiều cao cách điện: Đảm bảo cách điện an toàn giữa các pha và vỏ tủ, tối thiểu 20mm theo tiêu chuẩn IEC.

Tất cả thông số cần được thiết kế phù hợp với tải thực tế để tối ưu hóa hiệu quả vận hành và giảm thiểu rủi ro về điện.

Tiêu chuẩn an toàn và chất lượng theo quy định

Tủ phân phối điện hạ thế cần tuân thủ các tiêu chuẩn quốc tế và Việt Nam để đảm bảo chất lượng và an toàn. Các tiêu chuẩn thường áp dụng gồm:

• IEC 61439-1/2: Tiêu chuẩn quốc tế về hệ thống tủ điện lắp sẵn hạ thế.
• TCVN 7628-1/2: Tương đương tiêu chuẩn IEC, áp dụng tại Việt Nam.
• IEC 60529: Về cấp độ bảo vệ vỏ tủ theo IP (Ingress Protection).
• IEC 60947: Về thiết bị đóng cắt và điều khiển mạch điện hạ thế.
• ISO 9001: Tiêu chuẩn quản lý chất lượng trong quá trình sản xuất tủ điện.

Ngoài ra, tủ cần được kiểm định bởi đơn vị có thẩm quyền để xác nhận an toàn vận hành trước khi đưa vào sử dụng.

Vật liệu và cấp bảo vệ vỏ tủ

Vỏ tủ phân phối đóng vai trò bảo vệ toàn bộ hệ thống thiết bị bên trong khỏi tác động của môi trường và con người. Do đó, vật liệu và cấp bảo vệ là yếu tố rất quan trọng:

Vật liệu vỏ tủ

• Thép tấm sơn tĩnh điện: Chống ăn mòn, chịu va đập tốt, sử dụng phổ biến trong nhà.
• Inox 304/316: Chống gỉ, thích hợp cho môi trường ẩm, ăn mòn hoặc ngoài trời.
• Composite hoặc nhựa kỹ thuật: Dùng trong các khu vực có yêu cầu cách điện cao.

Cấp bảo vệ IP

• IP42 – IP54: Dùng cho môi trường trong nhà, ít bụi và độ ẩm thấp.
• IP65 – IP66: Phù hợp với môi trường ngoài trời, chống bụi hoàn toàn và chịu được nước mạnh.

Bề mặt xử lý

Sơn tĩnh điện có độ bám dính cao, màu sắc dễ phân biệt và chống oxi hóa hiệu quả.

Các yếu tố này giúp kéo dài tuổi thọ tủ phân phối, giảm chi phí bảo trì và tăng hiệu quả vận hành hệ thống điện.

Ứng dụng thực tế của tủ phân phối điện trong công nghiệp và dân dụng

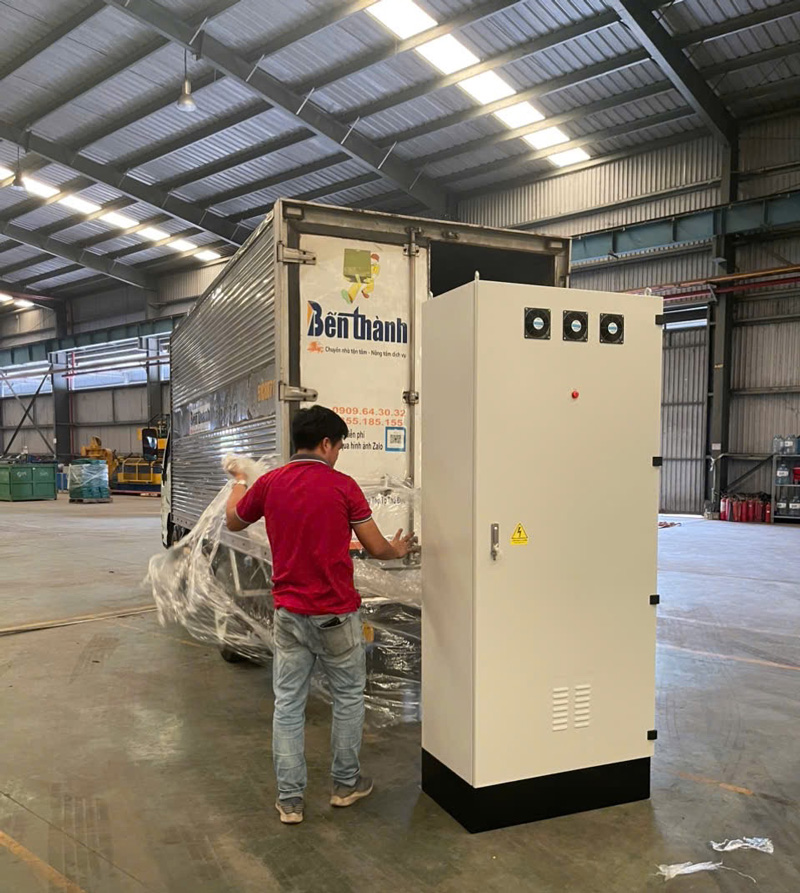

Ứng dụng trong nhà máy, khu công nghiệp

Trong các nhà máy, xưởng sản xuất hoặc khu công nghiệp, tủ phân phối điện 3 pha được sử dụng để:

• Phân chia điện năng đến từng dây chuyền sản xuất, thiết bị cơ khí, hệ thống chiếu sáng hoặc HVAC.
• Điều phối điện năng giữa các khu vực chức năng như kho, xưởng, văn phòng kỹ thuật,...
• Tích hợp với hệ thống điều khiển tự động hóa (PLC, SCADA) nhằm giám sát và điều chỉnh hoạt động thiết bị.
• Tăng tính linh hoạt khi mở rộng hệ thống hoặc thay đổi công suất máy móc.

Tủ phân phối giúp kiểm soát dòng điện tải nặng và bảo vệ thiết bị khỏi hư hại do sự cố điện, nâng cao hiệu suất vận hành và đảm bảo an toàn lao động.

Ứng dụng trong tòa nhà cao tầng và khu dân cư

Trong lĩnh vực dân dụng, tủ phân phối điện hạ thế là thành phần không thể thiếu trong các công trình như:

• Chung cư cao tầng, khách sạn, trung tâm thương mại.
• Khu dân cư, biệt thự, nhà phố.
• Bệnh viện, trường học, công trình công cộng.

Tủ phân phối tại các công trình này thường được đặt tại các tầng, các trục kỹ thuật để chia điện cho các căn hộ, khu vực sinh hoạt chung và thiết bị điện như máy bơm, thang máy, chiếu sáng.

Thiết kế tủ tại khu dân dụng thường chú trọng đến độ an toàn cao, nhỏ gọn và tính thẩm mỹ, đồng thời dễ dàng kiểm tra và thay thế khi cần thiết.

Vai trò trong việc ổn định hệ thống điện

Tủ phân phối điện giữ vai trò cốt lõi trong việc duy trì sự ổn định của toàn bộ hệ thống điện:

• Phân bổ tải điện hợp lý giúp tránh hiện tượng quá tải cục bộ.
• Giảm thiểu rủi ro mất điện diện rộng nhờ chức năng cô lập nhanh các phần sự cố.
• Tối ưu hóa tiêu thụ năng lượng bằng việc kiểm soát dòng điện theo từng khu vực.
• Hỗ trợ quản lý vận hành dễ dàng hơn, từ đó giảm thiểu thời gian dừng máy hoặc ngắt điện không cần thiết.

Với thiết kế phù hợp và lắp đặt đúng kỹ thuật, tủ phân phối không chỉ đảm bảo an toàn mà còn góp phần nâng cao hiệu quả khai thác hệ thống điện trong mọi mô hình công trình.

Tủ phân phối không chỉ là giải pháp kỹ thuật cần thiết mà còn là yếu tố quyết định sự an toàn và hiệu quả trong hệ thống cấp điện. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và ứng dụng thực tế sẽ giúp doanh nghiệp và chủ đầu tư đưa ra lựa chọn đúng đắn, phù hợp với quy mô và mục tiêu vận hành lâu dài.
