Tủ chống sét lan truyền

Tủ chống sét lan truyền là tủ điện chứa thiết bị SPD (Surge Protective Device) giúp bảo vệ hệ thống điện dân dụng, năng lượng mặt trời và các công trình thương mại trước nguy cơ sét cảm ứng, ổn định điện áp, giảm sự cố mất an toàn và kéo dài tuổi thọ thiết bị.

Ưu điểm:

Bảo vệ thiết bị chủ động triệt tiêu xung lan truyền

Thiết kế, lắp đặt theo IEC 61643-11 (SPD) & IEC 61439 (tủ)

Tích hợp trong tủ cấp nguồn, có nhiều cấp bảo vệ SPD Class I,II,III

Đáp ứng nhu cầu sử dụng điện áp 1P/3P, dãi kA, Up thấp

Thiết bị chính hãng, dễ thay thế, chứng nhận COCQ

Tets kỹ thuật trước khi xuất xưởng, bảo hành 12-18 tháng

Kỹ thuật hỗ trợ vận hành, khắc phục các sự cố về sản phẩm

Nhận báo giá & chiết khấu tốt nhất từ Bến Thành

Trong bối cảnh hệ thống điện ngày càng phức tạp và công nghệ hóa, các sự cố do sét lan truyền không chỉ gây thiệt hại lớn về kinh tế mà còn gián đoạn hoạt động sản xuất, kinh doanh. Tủ chống sét lan truyền ra đời như một giải pháp bảo vệ thiết yếu nhằm giảm thiểu rủi ro từ hiện tượng sét đánh gián tiếp, đặc biệt trong môi trường công nghiệp, dân dụng, năng lượng tái tạo.

Bảng giá tủ chống sét lan truyền

Bảng giá tủ chống sét lan truyền 1 pha và 3 pha với cấu hình tiêu chuẩn, được Thiết bị Bến Thành thiết kế và lắp đặt cung cấp cho hệ thống điện dân dụng và công nghiệp, đảm bảo an toàn và tuân thủ các tiêu chuẩn IEC & TCVN.

Hạng mục	Tủ chống sét lan truyền 1 pha	Tủ chống sét lan truyền 3 pha
Hệ điện	1P+N, 230 V AC, 50 Hz	3P+N, 400/415 V AC, 50 Hz
Cấp SPD	Type 2 (C1/C2) hoặc Type 1+2 (C3)	Type 2 (C1) hoặc Type 1+2 (C2/C3)
Uc (điện áp làm việc liên tục)	255-280 V AC	280–385 V AC
In (dòng danh định, 8/20 µs)	20–25 kA	20–25 kA/pole
Imax (8/20 µs)	40 kA (Type 2)	40 kA/pole (Type 2)
Iimp (10/350 µs)	12.5 kA (Type 1+2, C3)	12.5 hoặc 25 kA/pole(C2/C3)
Up (mức bảo vệ)	≤ 1.2–1.5 kV	≤ 1.5 kV (tùy model)
Kết cấu vỏ tủ	Thép sơn tĩnh điện
Tiêu chuẩn kỹ thuật	IP45-65, TCVN/IEC
Hồ sơ bàn giao	Layout, sơ đồ nguyên lý, đấu nối, biên bản Test Report xuất xưởng, phiếu bảo hành
Giá bán	> 3,500,000đ	> 6,000,000đ

(*) Giá tủ chống sét lan truyền có thể thay đổi tùy thuộc vào nhiều yếu tố, bao gồm: thương hiệu thiết bị SPD được sử dụng, việc tích hợp SPD trực tiếp bên trong tủ phân phối tổng hay lắp đặt rời, chất liệu và kiểu dáng vỏ tủ, cũng như các tính năng bổ sung như báo trạng thái, lọc nhiễu, chống quá áp… Ngoài ra, giá còn phụ thuộc vào yêu cầu kỹ thuật cụ thể hoặc bản vẽ thiết kế riêng của khách hàng, nhằm đảm bảo tủ đáp ứng tối ưu nhu cầu của từng hệ thống điện.

Thiết Bị Bến Thành là đơn vị trực tiếp sản xuất và lắp đặt đấu nối hoàn thiện tủ chống sét lan truyền cho hệ thống điện gia đình, biệt thự, nhà phố và công trình công nghiệp. Chúng tôi cam kết:

Thiết kế kỹ thuật bảo vệ tối ưu, kiểm soát dòng sét và quá áp.
Aptomat chống sét SPD chất lượng, đạt tiêu chuẩn IEC & TCVN.
Sản xuất, lắp ráp tủ trực tiếp tại xưởng, có giá thành tốt nhất cho khách hàng.
Tư vấn kỹ thuật dựa trên nhu cầu thực tế, bản vẽ hoặc yêu cầu của khách hàng.
Chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật trong vận hành.

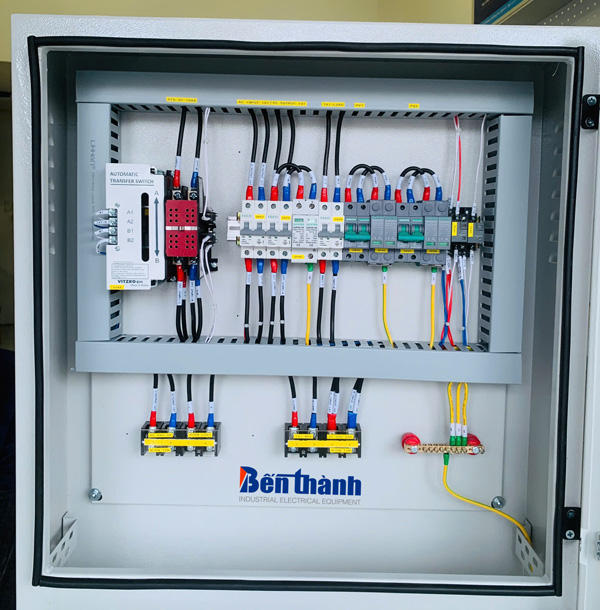

Tủ chống sét lan truyền

Liên hệ để được tư vấn kỹ thuật miễn phí và báo giá qua Hotline/Zalo của chúng tôi

Tủ chống sét lan truyền là gì

Tủ chống sét lan truyền là tủ điện được thiết kế giúp ngăn chặn và triệt tiêu xung sét lan truyền theo đường dây điện, truyền dữ liệu hoặc tín hiệu điều khiển. Tủ điện bao gồm thiết bị cắt sét (SPD) và các thiết bị bảo vệ khác đi kèm nhằm đảm bảo an toàn tuyệt đối cho hệ thống điện.

Chức năng và vai trò

Ngăn ngừa hư hỏng thiết bị điện: Bảo vệ các thiết bị nhạy cảm như TV, tủ lạnh, bộ điều khiển, PLC, camera, máy tính…
Đảm bảo an toàn hệ thống điện: Giảm thiểu nguy cơ cháy nổ, chập điện do sét đánh gây ra quá áp.
Duy trì hoạt động ổn định: Hạn chế gián đoạn sản xuất và sinh hoạt khi xảy ra sự cố điện.

Nếu không lắp đặt tủ chống sét lan truyền, các xung điện do sét đánh hoặc quá áp từ lưới điện có thể gây cháy thiết bị, giảm tuổi thọ hệ thống điện và ảnh hưởng đến toàn bộ công trình.

Tủ chống sét lan truyền là gì

Cấu tạo và nguyên lý hoạt động của tủ chống sét lan truyền

Các thành phần chính trong tủ chống sét lan truyền

Thiết bị cắt sét (SPD) theo cấp Class I, II hoặc III
Aptomat (MCCB, MCB) hoặc cầu chì bảo vệ
Các thiết bị chỉ thị trạng thái SPD như đèn LED hoặc đồng hồ báo
Thanh tiếp điện dẫn xung sét an toàn xuống đất.
Vỏ tủ thép sơn tĩnh điện, inox bảo vệ thiết bị bên trong.
Khả năng mở rộng thêm các module cảnh báo

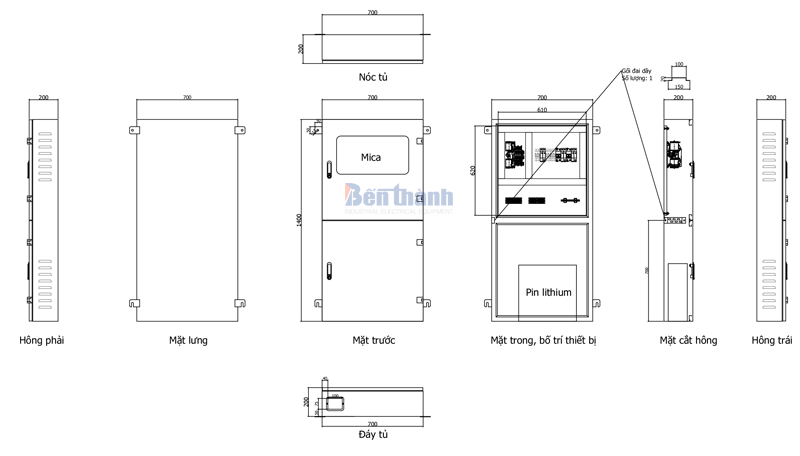

Bản vẽ cấu tạo tủ chống sét lan truyền

Nguyên lý hoạt động cơ bản của tủ chống sét lan truyền

Tủ chống sét lan truyền hoạt động dựa trên nguyên lý dẫn xung sét xuống đất. Khi điện áp ổn định, SPD ở trạng thái chờ và không ảnh hưởng đến dòng điện. Khi có xung sét hoặc quá áp, SPD kích hoạt tức thì, chuyển năng lượng dư xuống hệ thống tiếp địa, giúp bảo vệ thiết bị điện và giữ hệ thống vận hành an toàn, ổn định.

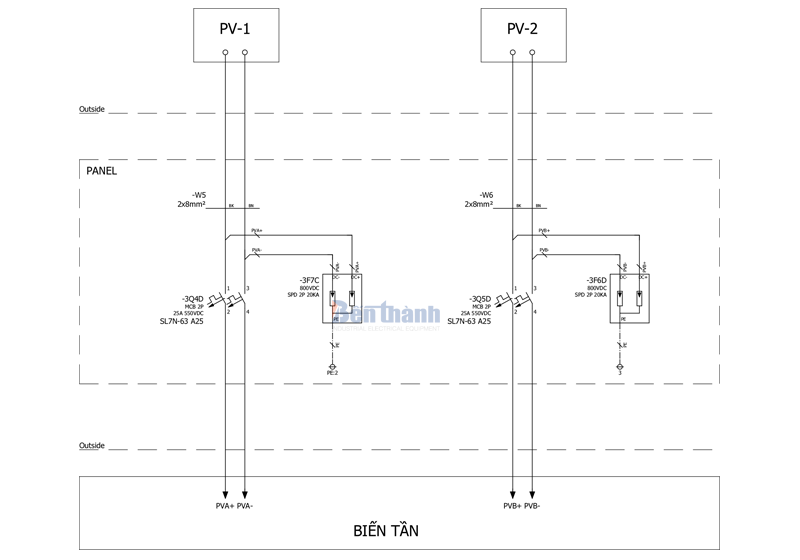

Bản vẽ sơ đồ nguyên lý tủ chống sét lan truyền

SO SÁNH tủ chống sét lan truyền 1 pha và 3 pha

Tiêu chí	1 Pha (220 V)	3 Pha (380 V)
Số cực bảo vệ	2 cực: Pha (L) + Trung tính (N) + đất (PE)	4 cực: L1, L2, L3 + N + đất PE
Ứng dụng phổ biến	Hộ gia đình, cửa hàng nhỏ, văn phòng đơn giản	Nhà phố, biệt thự, nhà xưởng, tòa nhà chung cư lớn
Mục tiêu bảo vệ	Các thiết bị tiêu dùng gia đình như TV, điều hòa, máy giặt	Bảo vệ toàn hệ thống điện, bao gồm máy móc, thang máy, PLC
Cách đấu nối	Song song giữa pha và trung tính, dẫn xuống đất	Song song và mở rộng bảo vệ ba pha, trung tính và đất
Độ khó kỹ thuật	Đơn giản - ít dây, dễ lắp đặt và bảo trì	Phức tạp - nhiều cực bảo vệ, yêu cầu kỹ thuật cao hơn

Giải thích:

Tủ chống sét lan truyền 1 pha thường dùng cho hệ thống điện dân dụng 220 V, bảo vệ các thiết bị cơ bản trong nhà.
Tủ chống sét lan truyền 3 pha phù hợp với hệ thống công nghiệp hoặc căn hộ nhiều tầng, cần bảo vệ toàn diện đường điện 380 V gồm 3 pha, dây trung tính và tiếp địa.
Điều cần lưu ý là số cực và độ phức tạp kỹ thuật của tủ 3 pha cao hơn - đòi hỏi đội ngũ lắp đặt chuyên nghiệp và thiết kế bài bản.

Các tiêu chuẩn kỹ thuật của tủ chống sét lan truyền

Các tiêu chuẩn kỹ thuật sau rất cần thiết cho tủ chống sét lan truyền (SPD) mà bạn cần biết khi lắp đặt hoặc chọn mua:

IEC 61643 – Tiêu chuẩn quốc tế về thiết bị chống sét lan truyền (SPD), đảm bảo an toàn điện, đồng bộ thiết kế & lắp đặt đúng chuẩn, tránh đấu sai gây hư hỏng.
TCVN – Tiêu chuẩn Việt Nam đáp ứng cho công trình để được nghiệm thu và bảo hiểm chấp nhận.

Phân loại cấp bảo vệ SPD:
- Type 1: Bảo vệ tại điểm cấp điện chính, chịu được xung sét trực tiếp.
- Type 2: Bảo vệ các nhánh phụ, hấp thụ xung lan truyền từ lưới điện.
- Type 3: Bảo vệ thiết bị đầu cuối, ví dụ: TV, máy tính, camera.
Phân cấp theo Class bảo vệ:
- Class I: Bảo vệ dòng sét trực tiếp, dùng cho tủ điện chính.
- Class II: Bảo vệ xung sét gián tiếp và quá áp từ xa.
- Class III: Bảo vệ thiết bị điện tử nhạy cảm ở cấp thiết bị đầu cuối.

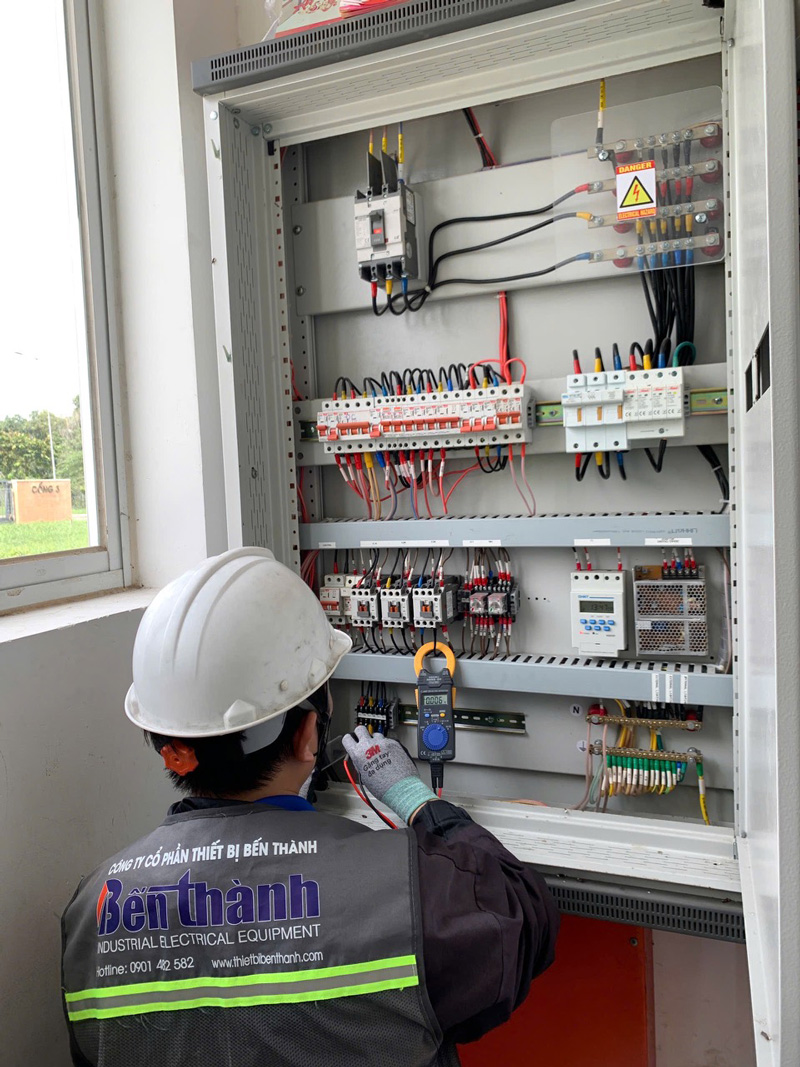

Lắp đặt tủ chống sét lan truyền

Ứng dụng của tủ chống sét lan truyền

Các sự cố điện do sét cảm ứng ngày càng phổ biến trong bối cảnh hệ thống điện dân dụng và năng lượng tái tạo phát triển mạnh. Tủ chống sét lan truyền đóng vai trò như một “lá chắn thông minh”, giúp kiểm soát và triệt tiêu dòng xung điện do sét, ngăn ngừa hư hỏng thiết bị điện tử, giảm thiểu gián đoạn vận hành. Thiết bị này đặc biệt có ứng dụng quan trọng tại các khu vực có mật độ sét cao, hoặc hệ thống điện mặt trời yêu cầu độ ổn định cao khi hòa lưới ví dụ như:

Ứng dụng trong nhà xưởng, khu công nghiệp: Tủ chống sét lan truyền giúp bảo vệ hệ thống điều khiển tự động, biến tần, máy móc có giá trị cao. Đây là những nơi dễ bị tổn thương khi xảy ra xung sét.
Sử dụng trong hệ thống điện mặt trời (PV): Có vai trò quan trọng trong việc bảo vệ inverter, tủ DC combiner và tủ phân phối AC. Việc đầu tư tủ chống sét giúp giảm thiểu thiệt hại và duy trì hiệu suất vận hành.
Lắp đặt tại tòa nhà, cao ốc, trung tâm thương mại: Các công trình dân dụng quy mô lớn luôn cần hệ thống điện ổn định, liên tục, bảo vệ hệ thống cấp điện cho thang máy, chiếu sáng, điều hòa, phòng server…
Tích hợp trong hệ thống tủ điện tổng và tủ nhánh: Tủ có thể lắp mới hoặc tích hợp trong các tủ điện hiện hữu mà không cần thay đổi cấu trúc hệ thống. Đây là giải pháp linh hoạt, dễ triển khai và tiết kiệm chi phí đầu tư.
Áp dụng cho các khu vực có mật độ sét cao hoặc khí hậu ẩm ướt: Các vùng ven biển, vùng núi hoặc khu vực nhiều mưa có tần suất sét cao cần đặc biệt chú trọng đến giải pháp chống sét giúp bảo vệ ổn định cho cả hệ thống dân dụng và công nghiệp.

Tủ chống sét lan truyền không chỉ phù hợp với các khu công nghiệp mà còn là giải pháp hữu hiệu cho nhà ở cao cấp, hệ thống điện mặt trời và trung tâm thương mại. Khả năng tự động cắt xung, phục hồi trạng thái, cùng chỉ báo thông minh giúp thiết bị luôn sẵn sàng bảo vệ, nâng cao độ an toàn cho cả hệ thống điện trong dài hạn.
