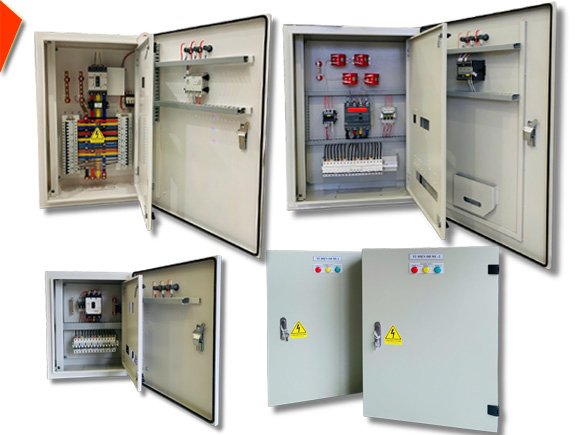

Tủ điện cấp nguồn

Bến Thành chuyên sản xuất và cung cấp tủ điện cấp nguồn 3 pha và 1 pha, đáp ứng đa dạng nhu cầu từ nhà xưởng, công trình dân dụng đến hệ thống điện công nghiệp, cam kết chất lượng và hỗ trợ kỹ thuật tận nơi.

Ưu điểm:

Thiết kế linh hoạt, thông số lắp đặt theo yêu cầu

Đảm bảo đạt tiêu chuẩn IEC 61439/TCVN an toàn kỹ thuật

Vỏ tủ dày, bền, đẹp bằng nhựa, thép sơn tĩnh điện, inox 304

Ứng dụng cho mọi công trình gia đình, thương mại, công nghiệp

Thiết bị chính hãng có chứng nhận chất lượng, COCQ, PXX

Bảo hành 12-18 tháng, kỹ thuật hỗ trợ 24/7

Nhận báo giá & chiết khấu tốt nhất từ Bến Thành

Tủ điện cấp nguồn là “tủ chia điện” có vai trò nhận và phân phối an toàn đến các mạch nhánh (ổ cắm, chiếu sáng, máy móc…). Bên trong tủ có các thiết bị bảo vệ – điều khiển giúp hệ thống an toàn, ổn định, dễ vận hành.

Bảng giá và thông số tủ điện cấp nguồn của Thiết bị Bến Thành

Bảng giá tủ điện cấp nguồn

Thảm khảo bảng giá tiêu chuẩn cho tủ điện cấp nguồn 3 pha và 1 pha của Thiết bị Bến Thành để khách hàng nắm được khung giá của sản phẩm. Giá tủ điện cấp nguồn có thể thay đổi phù thuộc vào yêu cầu của khách hàng về thiết bị của Hãng, ngõ ra, vỏ tủ, theo bản vẽ kỹ thuật.

Dòng điện định mức (A)	Tủ nguồn 1 Pha	Tủ nguồn 3 Pha
40A	1,500,000đ	2,800,000đ
63A	2,000,000đ	3,500,000đ
80A	3,000,000đ	4,000,000đ
100A	4,000,000đ	4,500,000đ
200 – 250A	-	8,000,000đ
300A	-	17,000,000đ
400A	-	28,000,000đ
630A	-	48,000,000đ

Xem thêm: Bảng giá tủ điện cấp nguồn thi công tạm

Thông số kỹ thuật tủ điện cấp nguồn

Tham khảo bảng thông số kỹ thuật sản xuất lắp đặt tủ điện cấp nguồn tại Thiết bị Bến Thành.

Thông số chung	1 Pha (1P)	3 Pha (3P)
Điện áp danh định	220–230 V	380–415 V
Tần số	-	50/60 Hz
Dòng định mức tổng (In) khuyến nghị	40–125 A (phổ biến)	40–630 A (phổ biến), có thể đến 800–1600 A tùy dự án
Thiết bị tổng	MCB/MCCB 1P	MCCB/ACB 3P
Khả năng cắt ngắn mạch (Icu/Ics)	6–25 kA	10–70 kA
Nhánh ra tiêu chuẩn	4–14 nhánh (MCB/RCBO)	5–24 nhánh (MCB 1P/3P, có thể kèm contactor)
Bảo vệ rò (chống giật)	RCBO/ELCB cho nhánh ổ cắm, khu vực ẩm ướt
Vỏ tủ – vật liệu	Thép sơn tĩnh điện (tiêu chuẩn); tùy chọn inox 304
Độ dày tôn điển hình	1.0–2.0 mm (tùy kích cỡ/độ cứng yêu cầu)
Sơn – màu	Trắng, xanh, đỏ, đen, kem nhăn, xám, màu nguyên bản
Cấp bảo vệ IP	IP40 (trong nhà) – IP54 (ngoài trời có mái che), IP65 (chống bụi/nước)
Tiêu chuẩn áp dụng	IEC/TCVN 61439-1/2 (lắp ráp tủ); IEC 60529 (IP)
Tài liệu bàn giao	Bản vẽ layout, sơ đồ đấu nối, tem nhãn, Test xuất xưởng, hướng dẫn vận hành
Bảo hành	12-18 tháng

Quý khách hàng có thể liên hệ trực tiếp với kỹ thuật tư vấn về tủ điện cấp nguồn để đảm bảo đúng yêu cầu kỹ thuật và báo giá chính xác cho sản phẩm của mình.

Tư vấn kỹ thuật & báo giá

0902 887 387

Cam kết của Bến Thành

Minh bạch trong báo giá bao gồm: chi tiết vật tự, nhân công, thời gian sản xuất.
Đội ngũ kỹ thuật điện có bằng cấp chuyên ngành, kinh nghiệm giám sát các tiêu chuẩn IEC/TCVN.
Cung cấp đầy đủ bản vẽ kỹ thuật, COCQ thiết bị
Hỗ trợ kỹ thuật về sự cố trong quá trình vận hành sản phẩm.

Tủ điện cấp nguồn

Tủ điện cấp nguồn là gì

Tủ điện cấp nguồn được xem là cụm thiết bị lắp ráp (switchboard) nhận điện từ lưới điện hạ thế và cấp nguồn đến các mạch nhánh, thiết bị động cơ . Bên trong gồm: MCCB/MCB (quá tải–ngắn mạch), RCBO/ELCB (chống giật), SPD(chống sét), busbar đồng, đồng hồ đo (kWh/đa năng), thiết bị điều khiển/hiển thị và thanh PE/N.

Vai trò chính:

Phân phối & cách ly: chia nhánh, cô lập khu vực khi bảo trì/sự cố.
Bảo vệ toàn diện: quá tải, ngắn mạch, rò điện, quá áp xung.
Vận hành an toàn: nhãn mạch rõ ràng, chỉ thị trạng thái, khóa liên động; dễ mở rộng (thêm nhánh, tích hợp ATS/PLC/BMS).

Phân biệt tủ điện cấp nguồn 3 pha và 1 pha

Các yếu tố khác biệt dưới đây giúp khách hàng phân biệt được nên chọn tủ điện cấp nguồn 3 pha hay 1 pha.

Yếu tố	3 Pha	1 Pha
Điện áp danh định	220–230 V	380–400 V
Tải phù hợp	Gia đình, cửa hàng nhỏ, văn phòng nhỏ	Xưởng, nhà máy, tòa nhà, motor công suất lớn, HVAC, thang máy
Công suất sử dụng	Nhỏ–trung bình (≈≤15–20 kW)	Trung bình–lớn (vài chục kW → hàng trăm kW)
Hiệu suất/ổn định	Dễ sụt áp khi tải nặng; motor 1P hiệu suất thấp hơn	Phân bố đều 3 dây, áp ổn định; motor 3P chạy êm, tiết kiệm
Chi phí	Đầu tư thấp, vận hành tăng khi có nhiều tải nặng	Đầu tư cao hơn, vận hành kinh tế với motor/tải lớn
Khả năng mở rộng	Hạn chế khi tăng nhiều máy móc	Dễ mở rộng, phân khu phụ tải, thêm ATS

Ứng dụng của tủ điện cấp nguồn

Tủ điện cấp nguồn có mặt hầu hết trong các công trình công nghiệp và dân dụng, là điểm kết nối giữa hệ thống cung cấp điện và phụ tải tiêu thụ. Tùy vào đặc thù mỗi lĩnh vực, tủ sẽ được thiết kế với cấu hình phù hợp nhằm đáp ứng hiệu quả sử dụng năng lượng và an toàn vận hành.

Trong nhà máy, khu công nghiệp: Cung cấp điện cho toàn bộ hệ thống máy móc, thiết bị sản xuất, máy nén khí, motor tải lớn. Ngoài ra, tủ còn phục vụ cho hệ thống HVAC, hệ thống lạnh công nghiệp và chiếu sáng phân xưởng.
Trong tòa nhà văn phòng, khách sạn, trung tâm thương mại: Tủ điện đảm nhận việc cấp nguồn cho hệ thống thang máy, điều hòa trung tâm, chiếu sáng, hệ thống an ninh và PCCC. Tủ thường được đặt tại phòng kỹ thuật điện chính để dễ dàng kiểm soát.
Trong các công trình đặc thù: Như bệnh viện, phòng thí nghiệm, nhà máy dược phẩm, trung tâm dữ liệu – nơi yêu cầu nguồn điện ổn định, không gián đoạn, tủ điện cấp nguồn thường tích hợp với UPS, ATS và bộ giám sát từ xa để bảo đảm tính liên tục và an toàn điện cao nhất.

Cấu tạo và nguyên lý hoạt động của tủ điện cấp nguồn

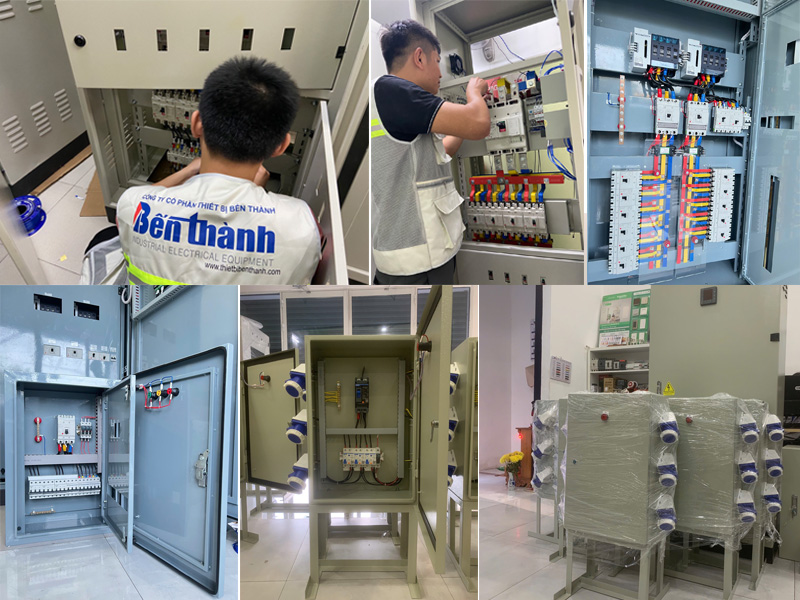

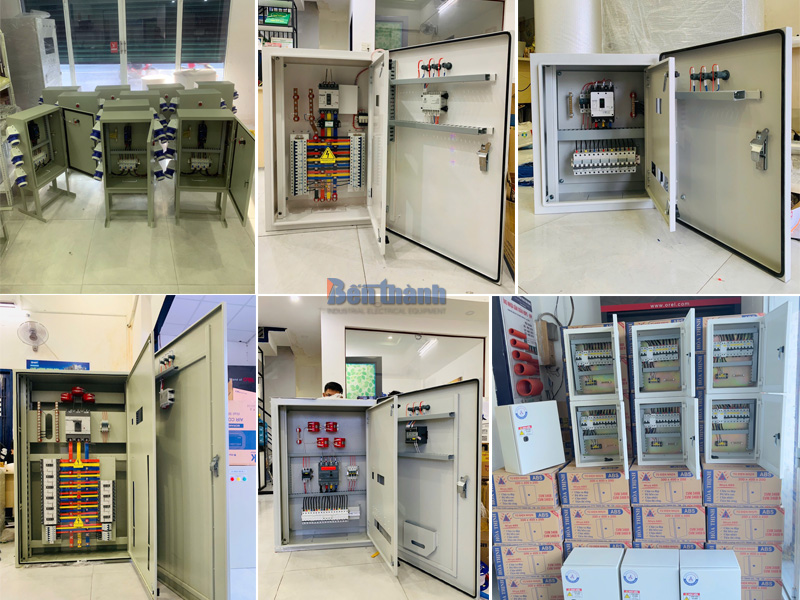

Cấu tạo của tủ điện cấp nguồn

Tủ điện cấp nguồn được thiết kế theo nguyên tắc module hóa, dễ tùy biến và bảo trì. Các thành phần chính bao gồm:

Vỏ tủ: Được chế tạo từ thép sơn tĩnh điện hoặc inox dày từ 1.2mm đến 2.0mm, chống gỉ sét và đạt tiêu chuẩn IP40 – IP54.
Thiết bị đóng cắt: Bao gồm cầu dao cách ly (Isolator), ACB, MCCB, MCB để đảm bảo chức năng đóng – ngắt và bảo vệ.
Thanh cái đồng: Kích thước được tính toán theo dòng tải lớn nhất, thường là thanh đồng mạ thiếc hoặc mạ bạc để giảm điện trở.
Thiết bị đo lường: Đồng hồ đo áp, dòng, tần số và bộ cảnh báo pha, mất pha, đảo pha.
Bộ điều khiển thông minh: Có thể dùng PLC hoặc hệ điều hành SCADA mini để thu thập dữ liệu và gửi cảnh báo khi cần.
Hệ thống dây dẫn: Dùng dây đồng lõi mềm bọc cách điện chịu nhiệt cao, kết nối với cầu đấu loại chuyên dụng.

Nguyên lý hoạt động

Về nguyên lý hoạt động, tủ điện cấp nguồn tiếp nhận điện áp từ nguồn chính (trạm biến áp, lưới điện, máy phát), sau đó thông qua hệ thống đóng cắt để phân phối điện đến các tải sử dụng. Trong suốt quá trình vận hành, rơle bảo vệ sẽ đảm nhiệm vai trò giám sát dòng tải, điện áp đầu ra và phát hiện nhanh các sự cố như quá tải, ngắn mạch, sụt áp. Nếu có tích hợp ATS, hệ thống sẽ tự động chuyển mạch sang nguồn dự phòng trong vòng vài giây mà không làm gián đoạn hoạt động của thiết bị.

Một số dòng tủ cao cấp hiện nay còn cho phép điều khiển từ xa, lưu trữ dữ liệu lịch sử vận hành và kết nối mạng IoT để phục vụ công tác bảo trì định kỳ.

Từ góc độ kỹ thuật, tủ điện cấp nguồn đóng vai trò như “bộ não phân phối điện” giúp doanh nghiệp kiểm soát toàn diện hệ thống năng lượng. Với cấu trúc vững chắc, khả năng tích hợp thông minh và tính năng giám sát liên tục, thiết bị này đã chứng minh hiệu quả trong nhiều lĩnh vực từ sản xuất đến hạ tầng công cộng. Lựa chọn đúng tủ điện cấp nguồn là tiền đề cho một hệ thống vận hành an toàn, tiết kiệm và bền vững.
