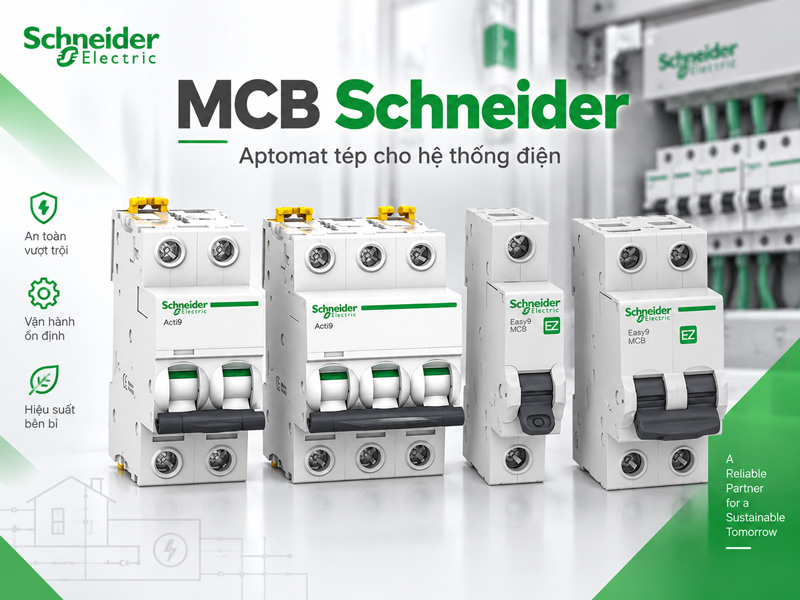

MCB thương hiệu Schneider là một trong những loại thiết bị đóng cắt phổ biến trong hệ thống điện hạ áp trên thị trường hiện nay. Cùng nhóm này còn có MCCB, RCCB, RCBO, ELCB, ACB và các thiết bị khác, mỗi loại đảm nhiệm phạm vi bảo vệ và đóng cắt khác nhau.
Điểm cần lưu ý là MCB Schneider không chỉ có một dòng sản phẩm. Tại Thiết bị Bến Thành hiện có Easy9, Acti9 iK60N, Acti9 iC60H, Acti9 C120H và dòng Acti9 dành cho điện DC. Các series này khác nhau về phạm vi dòng điện, số cực, khả năng cắt và điều kiện sử dụng.
Nếu chỉ hỏi “MCB Schneider 32A” thì thực tế vẫn chưa đủ để chọn hàng. Cần biết thêm 1P hay 2P, khả năng cắt yêu cầu bao nhiêu kA, dùng điện AC hay DC và trong một số trường hợp còn phải kiểm tra đặc tính tác động của MCB.
Easy9 là dòng khá quen thuộc trong các hệ thống điện dân dụng và những tủ điện có yêu cầu đóng cắt thông dụng. Series này có các phiên bản 1P, 2P, 3P và 4P, dòng điện định mức từ 6A đến 63A. Các model phổ biến có khả năng cắt 4,5kA.
Với nhà ở, căn hộ, cửa hàng hoặc các nhánh tải thông thường, Easy9 thường là nhóm được xem trước vì dải dòng điện tương đối đầy đủ và mức khả năng cắt phù hợp với nhiều hệ thống dân dụng.
Ví dụ một tủ điện gia đình có các nhánh chiếu sáng, ổ cắm, máy lạnh hoặc máy nước nóng có thể sử dụng những mức dòng khác nhau trong cùng series. Tuy nhiên, không nên chọn MCB chỉ bằng cách lấy công suất thiết bị rồi chọn mức A gần nhất; tiết diện dây dẫn và điều kiện lắp đặt vẫn phải được tính cùng.
Xem Aptomat MCB Easy9 Schneider
Nếu Easy9 4,5kA chưa phù hợp với yêu cầu của tủ điện thì iK60N là một trong những dòng có thể xem tiếp theo.
Dòng Acti9 iK60N có nhiều lựa chọn về dòng điện và số cực, với các model phổ biến có khả năng cắt 6kA. Như vậy, khác biệt mà người chọn hàng cần quan tâm ở đây không chỉ là tên series mà chủ yếu nằm ở cấp khả năng cắt.
Trong thực tế, nếu hồ sơ thiết kế đã ghi MCB 6kA thì không nên thay bằng Easy9 4,5kA chỉ vì hai sản phẩm có cùng dòng điện định mức. Cùng là 16A hoặc 32A nhưng khả năng xử lý dòng sự cố của hai dòng không giống nhau.
Xem Aptomat MCB Acti9 iK60N Schneider
Đến iC60H thì điểm khác biệt đáng chú ý hơn nằm ở khả năng cắt ngắn mạch.
Dòng này có nhiều lựa chọn từ 1P đến 4P và dòng điện định mức đến 63A tùy model. Với nhiều model iC60H, Schneider công bố khả năng cắt 10kA theo IEC/EN 60898-1 và 15kA theo IEC/EN 60947-2.
Nếu nói một cách dễ hiểu, khi dòng ngắn mạch dự kiến tại vị trí lắp lớn hơn mức mà Easy9 hoặc iK60N có thể đáp ứng thì iC60H sẽ nằm ở nhóm cần xem xét.
Ví dụ cùng cần MCB 32A, nếu thiết kế yêu cầu khả năng cắt 10kA thì một model Easy9 32A 4,5kA không còn là sản phẩm tương đương chỉ vì giống số ampe.
Dòng iC60H còn có VisiTrip để hỗ trợ nhận biết thiết bị đã tác động do sự cố. Trên các cấu hình phù hợp còn có VisiSafe giúp kiểm tra trạng thái cách ly của tiếp điểm. Đây là những chi tiết hữu ích khi vận hành và bảo trì tủ điện, đặc biệt với hệ thống có nhiều nhánh.
Xem Aptomat MCB Acti9 iC60H Schneider
C120H bắt đầu đáng chú ý khi dòng tải vượt phạm vi 63A của nhiều dòng MCB phía dưới.
Schneider có C120H với các mức dòng như 63A, 80A, 100A và 125A, cùng các cấu hình 1P, 2P, 3P và 4P. Một số model có khả năng cắt đến 15kA và có lựa chọn đặc tính B, C hoặc D.
Vì vậy, nếu hồ sơ thiết kế yêu cầu MCB 80A, 100A hoặc 125A thì có thể đi thẳng vào nhóm C120H thay vì mất thời gian tìm trong Easy9 hay iC60H.
Điểm cần lưu ý là không nên hiểu C120H đơn giản là “MCB có số A lớn hơn”. Khi dòng điện và công suất mạch tăng, việc kiểm tra tiết diện dây, dòng ngắn mạch, khả năng phối hợp bảo vệ và đặc tính tải càng quan trọng.
Xem Aptomat MCB Acti9 C120H Schneider
MCB dùng cho điện DC cần được tách riêng khỏi các dòng dùng cho điện AC.
Schneider có các dòng như Acti9 C60H-DC để bảo vệ quá tải và ngắn mạch trên mạch điện một chiều. Khi chọn loại này, cần kiểm tra đúng điện áp DC cho phép, dòng điện định mức, số cực và sơ đồ đấu nối theo model.
Một lỗi khá dễ gặp là thấy hai MCB cùng 32A rồi cho rằng có thể thay thế cho nhau. Thực tế một MCB 32A dùng cho AC và một MCB 32A được thiết kế cho DC không nên xem là cùng một sản phẩm chỉ vì giống dòng định mức.
Nếu hệ thống đang dùng nguồn DC cho điều khiển, viễn thông, nguồn một chiều hoặc những ứng dụng tương tự thì nên chọn trực tiếp nhóm MCB Schneider dành cho DC thay vì suy từ thông số của dòng AC.
Xem Aptomat MCB Acti9 cho điện DC Schneider
Khi chọn MCB, dòng điện định mức thường là thông số khách hàng hỏi trước tiên, chẳng hạn 16A, 20A, 32A hay 63A. Nhưng chỉ có số A thì chưa đủ.
Một mã MCB phù hợp thường phải đúng đồng thời dòng điện, số cực, khả năng cắt và loại nguồn điện. Trong một số hệ thống còn phải kiểm tra thêm đặc tính tác động B, C hoặc D.
Dòng điện định mức của MCB phải phù hợp với tải nhưng đồng thời cũng phải bảo vệ được dây dẫn phía sau.
Ví dụ một nhánh có dòng làm việc khoảng 20A không có nghĩa cứ chọn MCB 25A là xong. Nếu tiết diện dây, cách đi dây hoặc điều kiện nhiệt độ không phù hợp thì mức 25A vẫn có thể không đúng.
Trong thực tế, chọn MCB quá lớn thường không làm hệ thống “khỏe hơn”. Ngược lại, dây dẫn có thể bị quá tải trước khi MCB tác động đúng như mong muốn.
Số cực phải đi theo sơ đồ điện.
Trong hệ thống điện một pha, có thể sử dụng MCB 1P hoặc 2P tùy cách thiết kế và yêu cầu đóng cắt. Với điện ba pha, thường gặp 3P hoặc 4P tùy việc có cần đóng cắt dây trung tính hay không.
Do đó không nên hiểu đơn giản “một pha thì luôn dùng 2P” hoặc “ba pha thì luôn dùng 3P”. Cách chọn cụ thể còn phụ thuộc sơ đồ của hệ thống.
Nếu đang thay một MCB cũ, nên kiểm tra số cực, cách đấu dây và mã sản phẩm hiện tại trước khi đặt hàng mới.
Nếu nói một cách dễ hiểu, số A và số kA đang nói về hai chuyện khác nhau.
Số A liên quan đến dòng điện làm việc của MCB. Còn số kA liên quan đến khả năng thiết bị cắt dòng sự cố ngắn mạch theo điều kiện và tiêu chuẩn quy định.
Đây là lý do tại sao một MCB Easy9 32A 4,5kA và một MCB iC60H 32A 10kA không phải hai sản phẩm tương đương dù cùng ghi 32A.
Khả năng cắt cần bằng hoặc lớn hơn dòng ngắn mạch dự kiến tại vị trí lắp đặt. Với hệ thống dân dụng nhỏ, yêu cầu có thể khác một tủ điện công nghiệp đặt gần nguồn hoặc máy biến áp.
Điểm cần lưu ý nữa là cùng một model có thể xuất hiện hai trị số kA khác nhau nếu Schneider công bố theo hai tiêu chuẩn khác nhau. Vì vậy khi so sánh không nên chỉ nhìn con số mà bỏ qua tiêu chuẩn đi kèm.
Đặc tính tác động cho biết cách MCB phản ứng với dòng tăng cao trong thời gian rất ngắn.
Curve C được sử dụng khá phổ biến. Với những tải có dòng khởi động lớn, tùy thiết kế có thể phải dùng đặc tính khác.
Tuy nhiên, nếu một MCB thường xuyên nhảy lúc thiết bị khởi động thì không nên vội đổi từ curve C sang D hoặc tăng số ampe. Trước hết cần kiểm tra dòng khởi động, tải thực tế và dây dẫn. Nếu nguyên nhân nằm ở quá tải hoặc sự cố thì đổi MCB lớn hơn chỉ che đi vấn đề.
Với nguồn AC, có thể lựa chọn các dòng Easy9 hoặc Acti9 phù hợp theo thông số của mạch.
Nếu là điện DC thì cần dùng model được Schneider công bố cho điện một chiều. Nguyên nhân là quá trình dập hồ quang trên dòng DC khác với AC, nên điện áp làm việc và cách sử dụng số cực phải tuân theo thông số của từng sản phẩm.
Vì vậy khi nhận yêu cầu “MCB 2P 32A”, thông tin tiếp theo cần hỏi thường là hệ thống dùng AC hay DC.
Không có một series phù hợp cho mọi hệ thống.
Nếu yêu cầu nằm trong nhóm mạch thông dụng và khả năng cắt 4,5kA phù hợp với thiết kế, Easy9 thường đã đáp ứng được nhu cầu.
Khi hệ thống yêu cầu 6kA, có thể chuyển sang xem iK60N. Nếu yêu cầu lên 10kA hoặc cần các đặc điểm vận hành của iC60H thì chọn trong nhóm iC60H. Với dòng tải 80A, 100A hoặc 125A, C120H là nhóm phù hợp hơn. Còn mạch điện một chiều thì cần xem riêng dòng dùng cho DC.
Có thể hình dung ngắn gọn như sau:
Easy9 4,5kA → iK60N 6kA → iC60H 10kA → C120H cho dải dòng đến 125A
Đây chỉ là cách thu hẹp nhóm sản phẩm ban đầu. Model cuối cùng vẫn phải kiểm tra theo điện áp, số cực, dòng tải và yêu cầu của hệ thống.
Giá MCB Schneider không chỉ thay đổi theo số ampe.
Ví dụ cùng là MCB 32A nhưng Easy9 1P, Easy9 2P và iC60H 1P là ba sản phẩm khác nhau. Số cực nhiều hơn, khả năng cắt cao hơn hoặc chuyển sang một series khác đều có thể làm giá thay đổi.
Thông thường, khi báo giá MCB Schneider cần xác định ít nhất:
Với một tủ điện có nhiều nhánh, gửi danh sách model hoặc bảng thông số sẽ nhanh và chính xác hơn so với hỏi giá từng mức A riêng lẻ.
Thiết bị Bến Thành cung cấp các dòng MCB Schneider gồm Easy9, Acti9 iK60N, Acti9 iC60H, Acti9 C120H và các dòng Acti9 dùng cho điện DC.
Nếu đã có mã Schneider, khách hàng có thể gửi trực tiếp mã sản phẩm để kiểm tra hàng và báo giá.
Trường hợp chưa xác định được model, quý khách hàng nên cung cấp dòng tải, số pha, số cực, điện áp AC hay DC và khả năng cắt yêu cầu nếu hồ sơ đã có thông số này. Với dự án hoặc tủ điện có nhiều thiết bị, vui lòng gửi bảng danh sách yêu cầu sẽ thuận tiện hơn để Bến Thành đối chiếu series và mã hàng trước khi báo giá.
