Nếu RCBO tác động lặp lại, nguyên nhân thường nằm ở tải điện, thiết bị sử dụng điện, hệ thống dây dẫn hoặc cách đấu dây; ít gặp hơn là bản thân RCBO bị lỗi. Việc bật lại được không có nghĩa mạch đã bình thường. Cách xử lý đúng là quan sát thời điểm tác động, khoanh vùng tải và dừng kiểm tra nếu có dấu hiệu mất an toàn.
Trên mặt RCBO thường có hai thông số quan trọng. In là dòng định mức của phần bảo vệ quá dòng, chẳng hạn 16 A, 20 A hoặc 32 A. IΔn là dòng dư tác động định mức của phần chống rò; trong mạch dân dụng, 30 mA là giá trị rất thường gặp nhưng không phải mọi RCBO đều có cùng mức này.

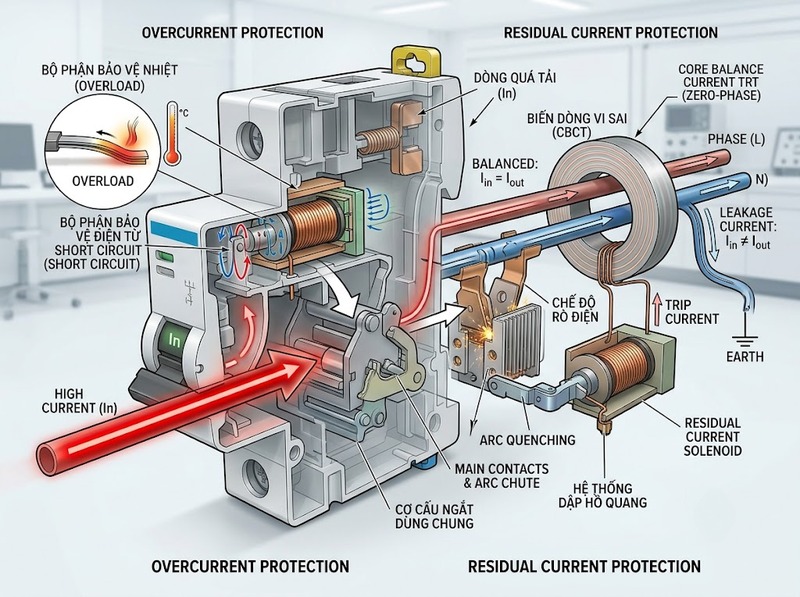

Hai thông số này giải thích vì sao cùng một hiện tượng “nhảy” nhưng biểu hiện có thể khác nhau. Khi quá tải nhẹ nhưng kéo dài, phần bảo vệ nhiệt có thể tác động sau một khoảng thời gian thay vì ngắt ngay. Khi xảy ra ngắn mạch với dòng rất lớn, phần bảo vệ từ tác động nhanh hơn nhiều. Ngược lại, nếu dòng điện đi qua dây pha không quay về đầy đủ qua dây trung tính, phần bảo vệ dòng dư sẽ ngắt dù tổng công suất tải chưa hề lớn.
Với RCBO có IΔn = 30 mA, phần bảo vệ dòng dư làm việc trong vùng vài chục miliampe. Trong điều kiện thử tiêu chuẩn, thiết bị không được tác động ở 0,5 × IΔn và phải tác động ở IΔn theo giới hạn thời gian quy định cho loại thiết bị. Vì vậy, RCBO 30 mA không nên được hiểu là “chỉ nhảy đúng lúc dòng rò đạt chính xác 30 mA” trong mọi tình huống thực tế; dạng dòng rò, thời gian tồn tại và đặc tính của thiết bị đều ảnh hưởng đến thời điểm tác động.
Điểm cần nhớ là RCBO bị nhảy không đồng nghĩa với “RCBO quá nhạy”. Trước hết phải xác định cơ chế nào đang làm nó tác động.
Dòng rò xuất hiện khi một phần dòng điện rời khỏi đường dẫn bình thường và đi sang vỏ kim loại, dây PE, kết cấu nối đất hoặc môi trường xung quanh. RCBO so sánh dòng đi qua pha với dòng trở về qua trung tính; phần chênh lệch chính là dòng dư mà thiết bị dùng để phát hiện rò.
Máy nước nóng, máy giặt, tủ lạnh, máy bơm, điều hòa, bếp điện hoặc các thiết bị có điện trở gia nhiệt và động cơ đều có thể phát sinh rò khi lớp cách điện suy giảm. Lỗi thường rõ hơn lúc thiết bị nóng lên, rung, khởi động hoặc tiếp xúc với nước. Vì thế, một RCBO chỉ nhảy khi bật đúng một thiết bị là dấu hiệu rất có giá trị để khoanh vùng.
Tuy nhiên, không nên kết luận ngay rằng thiết bị đó “hỏng hoàn toàn”. Một thiết bị có thể chỉ làm tổng dòng rò của cả mạch vượt ngưỡng khi nó được bật cùng các tải khác. Việc đo dòng rò và điện trở cách điện mới giúp tách hai tình huống này.
Cáp bị tổn thương, mối nối ẩm, nước lọt vào hộp điện ngoài trời hoặc bụi ẩm bám trên bề mặt cách điện đều có thể tạo đường rò. Dấu hiệu điển hình là RCBO tác động nhiều hơn sau mưa, khi độ ẩm cao hoặc khi một khu vực cụ thể được sử dụng.
Nếu đã rút toàn bộ thiết bị cắm ngoài nhưng RCBO vẫn nhảy, khả năng lỗi nằm ở hệ thống dây cố định, hộp nối, thiết bị đấu cứng hoặc cách đấu dây sẽ đáng nghi hơn. Đây là giới hạn mà người không có chuyên môn không nên tiếp tục mở tủ điện để kiểm tra.
RCBO còn bảo vệ quá dòng, nên không phải lần nhảy nào cũng liên quan đến rò điện. Nếu tổng dòng tải vượt khả năng của mạch trong đủ lâu, phần nhiệt sẽ tác động. Vì cơ chế này có độ trễ, biểu hiện thường là mạch chạy bình thường một lúc rồi mới ngắt, đặc biệt khi nhiều thiết bị công suất lớn hoạt động đồng thời.
Ngắn mạch khác với quá tải. Khi pha chạm trung tính hoặc xảy ra sự cố tạo dòng rất lớn, cơ cấu từ của RCBO có thể ngắt gần như tức thời. Nếu vừa bật một tải là RCBO lập tức nhảy, nguyên nhân có thể là ngắn mạch, lỗi bên trong thiết bị, hoặc dòng khởi động quá cao so với đặc tính tác động của RCBO.
Dòng khởi động không phải lúc nào cũng là lỗi. Động cơ, máy biến áp và một số bộ nguồn có thể hút dòng cao trong thời gian rất ngắn khi khởi động. RCBO có đặc tính đường cong khác nhau để chịu các mức dòng xung khác nhau. Tuy vậy, không nên tự đổi sang RCBO có dòng định mức hoặc đường cong “cao hơn” chỉ để hết nhảy, vì lựa chọn bảo vệ phải phù hợp với tiết diện dây, khả năng chịu tải và điều kiện của mạch.
Một dấu hiệu thực tế giúp phân biệt là quá tải thường phụ thuộc tổng tải và thời gian, còn ngắn mạch thường làm thiết bị tác động rất nhanh ngay khi sự cố xuất hiện. Đây chỉ là chỉ báo ban đầu, không thay thế phép đo.
Một RCBO có thể tác động dù từng thiết bị riêng lẻ đều có vẻ bình thường. Nguyên nhân phổ biến là dòng rò nhỏ từ nhiều thiết bị điện tử cộng lại. Bộ lọc nhiễu trong máy tính, nguồn xung, UPS, điều hòa inverter và nhiều thiết bị có linh kiện nối với PE có thể tạo dòng rò vận hành nhỏ; khi cộng dồn, biên dự trữ của RCBO giảm đáng kể.
Với RCBO 30 mA, thực hành thiết kế thường cố gắng giữ dòng rò thường trực của toàn mạch thấp hơn khoảng 30% IΔn, tức khoảng 9 mA, để còn biên cho dao động và xung ngắn. Con số này là mức dự phòng thực hành, không phải ngưỡng bắt buộc mà RCBO sẽ nhảy đúng tại đó.
Lỗi dây trung tính cũng dễ tạo hiện tượng khó hiểu. Nếu dây N của mạch được dùng chung với mạch khác, nối nhầm sau các RCBO khác nhau, hoặc N chạm PE ở phía sau RCBO, một phần dòng trở về có thể đi theo đường không đi qua cảm biến của chính RCBO. Thiết bị sẽ nhìn thấy mất cân bằng và tác động mặc dù tải không quá công suất.
Đây là lý do việc “rút hết đồ điện” đôi khi vẫn không giải quyết được. Nếu RCBO tiếp tục nhảy khi các tải cắm rời đã được loại bỏ, cần nghĩ đến dây cố định, tải đấu cứng, lỗi N–PE, trung tính dùng chung hoặc bản thân RCBO. Các nguyên nhân này cần đo kiểm, không thể xác nhận chỉ bằng quan sát.
Có thể thực hiện một số bước khoanh vùng mà không tháo nắp tủ điện hoặc chạm vào phần mang điện.
1. Ghi lại thời điểm RCBO tác động: Nhảy ngay khi bật lại, sau vài phút, khi một thiết bị khởi động, khi dùng nhiều tải cùng lúc hay sau mưa đều là các mẫu có ý nghĩa
2. Đọc thông số bên ngoài thiết bị: Kiểm tra In, IΔn và ký hiệu đường cong nếu nhìn thấy từ mặt trước; không tháo nắp tủ chỉ để đọc thông số
3. Tách tải sử dụng: Nếu không có mùi khét, tia lửa, dấu nóng bất thường hoặc nước xâm nhập, rút phích cắm hay tắt các thiết bị ở mạch được bảo vệ rồi thử khôi phục RCBO một lần. Nếu giữ được, bật lại từng thiết bị để tìm tải làm sự cố xuất hiện
4. Quan sát trường hợp không tải: Nếu RCBO vẫn nhảy khi các thiết bị cắm rời đã được loại bỏ, nên dừng ở đây và để người có chuyên môn kiểm tra dây cố định, tải đấu cứng, trung tính và RCBO
5. Dùng nút TEST đúng hướng dẫn: Nút TEST kiểm tra khả năng tác động của cơ cấu chống rò theo mạch thử tích hợp. Nếu bấm TEST mà RCBO không ngắt, không nên coi mạch là đang được bảo vệ bình thường và cần để thợ điện kiểm tra; ngược lại, TEST hoạt động bình thường không chứng minh rằng hệ thống dây không có rò hoặc quá tải
Mẫu tác động cũng giúp định hướng nhanh:
|
Mẫu RCBO bị nhảy |
Nhóm nguyên nhân nên kiểm tra trước |
|
Nhảy ngay khi bật một thiết bị cụ thể |
Rò điện, ngắn mạch hoặc dòng khởi động của thiết bị |
|
Chạy một lúc mới nhảy khi nhiều tải cùng hoạt động |
Quá tải hoặc rò tăng theo nhiệt độ |
|
Nhảy nhiều hơn khi trời mưa hoặc ẩm |
Rò do ẩm, cách điện suy giảm, thiết bị ngoài trời |
|
Nhảy khi nhiều thiết bị điện tử cùng cắm |
Rò cộng dồn hoặc dòng xung khi đóng điện |
|
Vẫn nhảy khi tải cắm rời đã được loại bỏ |
Dây cố định, tải đấu cứng, lỗi N–PE, trung tính dùng chung hoặc RCBO |
Khi cần chẩn đoán chính xác, thợ điện thường phải đo dòng tải, đo dòng rò bằng ampe kìm phù hợp, kiểm tra điện trở cách điện, xác nhận không có đường N–PE hoặc trung tính dùng chung ngoài thiết kế, rồi kiểm tra dòng và thời gian tác động của RCBO. Những phép đo này có thể liên quan đến phần mang điện hoặc yêu cầu cô lập thiết bị điện tử trước khi thử cách điện, nên không phù hợp để tự thực hiện nếu không được đào tạo.
Nên ngừng tự kiểm tra nếu RCBO nhảy ngay cả khi đã loại bỏ các tải cắm rời, không thể giữ ở vị trí ON, hoặc sự cố lặp lại ngày càng dày. Cũng cần xử lý ngay khi có mùi khét, mặt tủ hoặc ổ cắm nóng bất thường, dấu cháy sém, tia lửa, tiếng nổ lách tách, nước xâm nhập, hoặc cảm giác tê điện khi chạm vỏ thiết bị.
Không nên giữ cần gạt ở vị trí ON, nối tắt RCBO, tách dây PE, đổi dây trung tính tùy ý hoặc thay bằng thiết bị có In/IΔn lớn hơn chỉ để tránh nhảy. Những cách này có thể che lấp lỗi đang tồn tại và làm thay đổi mức bảo vệ của mạch.
Nếu thợ điện xác định RCBO hỏng, thiết bị có thể cần thay thế. Nhưng việc kết luận “RCBO lỗi” chỉ hợp lý sau khi đã loại trừ quá tải, rò điện, lỗi cách điện và lỗi đấu dây bằng phép đo phù hợp. Trong thực tế, RCBO thường đang phản ứng với một điều kiện bất thường của mạch chứ không phải tự nhiên tác động vô cớ.
RCBO bị nhảy thường xuyên chủ yếu xuất phát từ một trong hai nhóm: quá dòng hoặc dòng rò/mất cân bằng dòng. Thời điểm thiết bị tác động là manh mối quan trọng: nhảy sau thời gian tải lớn gợi ý quá tải, nhảy theo một thiết bị hoặc khi ẩm gợi ý rò, còn nhảy dù đã loại bỏ tải cắm rời khiến lỗi dây cố định, trung tính hoặc RCBO trở nên đáng nghi hơn.
Người dùng có thể khoanh vùng bằng cách ghi lại mẫu sự cố, tách tải và dùng nút TEST theo hướng dẫn, nhưng không nên mở tủ điện hay vô hiệu hóa bảo vệ. Nếu RCBO vẫn tác động khi không còn tải cắm rời hoặc xuất hiện dấu hiệu nóng, cháy, nước hay điện giật, cần để người có chuyên môn đo kiểm trước khi tiếp tục sử dụng.
