Nút Test ELCB dùng để làm gì và kiểm tra thế nào?

Kết quả đó chỉ trả lời câu hỏi “cơ cấu thử–phát hiện–nhả–cắt có hoạt động hay không”. Nút Test không cho biết chính xác ELCB tác động ở bao nhiêu mA, mất bao nhiêu mili giây để cắt, cũng không phải phép đo chất lượng hệ thống nối đất. Khi cần đánh giá khả năng tác động bằng số liệu, phải dùng máy kiểm tra RCD/ELCB phù hợp với dòng dư tác động định mức IΔn và loại thiết bị.

Nút Test ELCB dùng để làm gì?

Nút Test không phải nút tắt điện thông thường. Khi nhấn, mạch thử bên trong ELCB tạo ra một trạng thái mất cân bằng dòng điện có chủ đích, tương tự tín hiệu mà bộ phận bảo vệ dòng dư phải nhận biết khi xuất hiện dòng rò. Nếu chuỗi phát hiện và cơ cấu nhả đang hoạt động, ELCB phải tác động và mở tiếp điểm.

Vì vậy, giá trị chính của nút Test là kiểm tra chức năng. Nó giúp xác nhận ở mức cơ bản rằng tín hiệu thử có thể đi qua mạch thử, bộ phận cảm biến nhận ra dòng dư, cơ cấu nhả làm việc và tiếp điểm có thể mở để cắt điện.

Điều cần phân biệt là “tác động khi bấm Test” không đồng nghĩa với “mọi thông số bảo vệ đều đạt chuẩn”. Nút này không hiển thị dòng tác động thực tế, không đo thời gian cắt và không đánh giá toàn bộ hệ thống điện phía ngoài ELCB.

Nút Test làm ELCB tác động như thế nào?

Trong vận hành bình thường, dòng đi ra qua dây pha và dòng trở về qua dây trung tính tạo trạng thái cân bằng tại bộ cảm biến dòng dư. Khi có một phần dòng đi theo đường khác, tổng dòng qua cảm biến không còn cân bằng; thiết bị nhận biết phần chênh lệch đó và kích hoạt cơ cấu nhả.

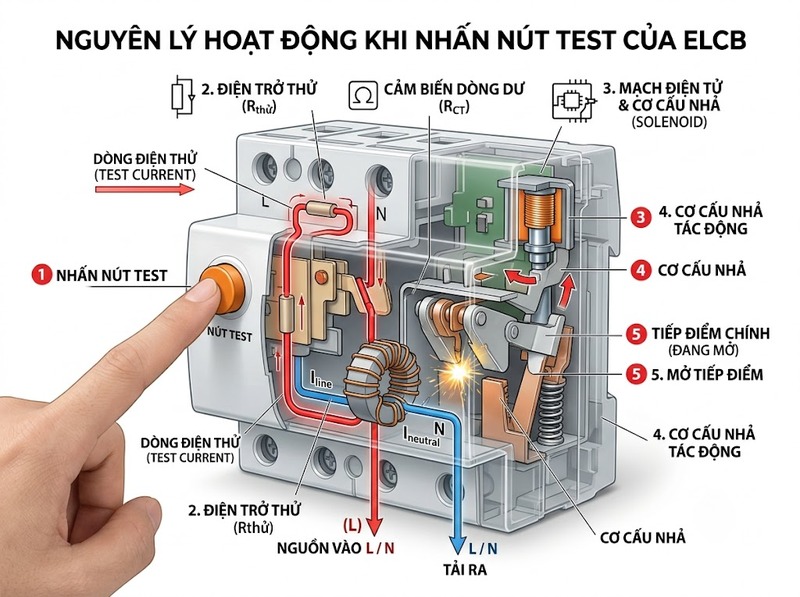

Khi nhấn Test, một mạch thử nội bộ có điện trở giới hạn dòng tạo ra chênh lệch tương tự nhưng theo đường được thiết kế sẵn trong thiết bị. Dòng thử này không đi qua cảm biến theo cùng cách với dòng tải bình thường, vì vậy bộ cảm biến “nhìn thấy” một dòng dư và ra lệnh cắt. Chuỗi kiểm tra có thể hiểu là: nhấn Test → tạo dòng dư giả lập → cảm biến nhận biết → cơ cấu nhả hoạt động → tiếp điểm mở.

Cơ chế này giải thích hai điều. Thứ nhất, phần lớn mạch Test cần ELCB đang được cấp điện đúng điều kiện; bấm Test khi mất nguồn không phải phép thử hợp lệ. Thứ hai, vì dòng thử được tạo bên trong thiết bị, thao tác này không phải phép đo điện trở cọc tiếp địa và không cần người dùng tự tạo một chạm đất thật để thử.

Cách kiểm tra ELCB bằng nút Test

Trước khi kiểm tra ELCB, hãy tính đến việc nguồn điện ở các mạch phía sau sẽ bị cắt. Lưu công việc trên máy tính, dừng thiết bị nhạy cảm nếu cần và bảo đảm việc mất điện ngắn không tạo tình huống nguy hiểm. Không tháo nắp tủ điện, không chạm vào đầu cực và không tự nối dây để tạo dòng rò.

1. Kiểm tra trạng thái ban đầu: ELCB ở vị trí ON, hệ thống đang có điện và không có dấu hiệu bất thường như mùi khét, phát nóng hoặc hư hỏng cơ khí rõ ràng

2. Nhấn nút Test/T: Chỉ thao tác vào nút thử trên mặt thiết bị

3. Quan sát tác động: Tay gạt phải chuyển sang trạng thái trip/OFF hoặc vị trí báo tác động của thiết bị; các mạch mà ELCB bảo vệ phải mất điện

4. Reset ELCB: Nếu cơ cấu yêu cầu, đưa tay gạt về OFF hoàn toàn trước, sau đó chuyển lại ON

5. Xác nhận sau reset: Nguồn được khôi phục bình thường và ELCB giữ được trạng thái ON

Nếu bấm Test mà ELCB không tác động, đừng thử bằng cách tạo chạm đất hoặc dòng rò thủ công. Từ góc nhìn người sử dụng, phép thử này chưa đạt; nguyên nhân có thể nằm ở chính thiết bị, mạch Test, điều kiện cấp nguồn hoặc đấu nối. Việc xác định nguyên nhân cần người có chuyên môn và dụng cụ phù hợp.

Việc thử nên được thực hiện định kỳ theo chỉ dẫn ghi trên thiết bị, tài liệu nhà sản xuất và yêu cầu kiểm tra áp dụng cho hệ thống điện. Không nên áp một chu kỳ duy nhất cho mọi ELCB vì yêu cầu có thể khác theo loại thiết bị và điều kiện môi trường.

Đánh giá kết quả sau khi bấm Test

Kết quả tốt không chỉ là nghe tiếng “tách”. ELCB phải chuyển sang trạng thái nhả và thực sự cắt các mạch mà nó bảo vệ. Sau đó thiết bị phải có thể reset trở lại trạng thái làm việc nếu hệ thống không còn điều kiện gây tác động.

Một kết quả PASS chỉ chứng minh chuỗi chức năng cơ bản đã phản hồi với mạch thử tích hợp. Nó không cho biết ELCB “nhạy đúng bao nhiêu mA” hay “cắt trong bao nhiêu mili giây”. Ngược lại, khi Test không làm thiết bị nhảy, cũng không nên tự kết luận duy nhất rằng ELCB đã hỏng; trước hết cần xác minh điều kiện nguồn, đấu nối và bản thân mạch thử.

Nút Test không kiểm tra được những gì?

Không đo dòng tác động thực tế. Nếu trên ELCB ghi IΔn = 30 mA, con số 30 mA là dòng dư tác động định mức của thiết bị. Việc bấm Test không trả về số đo để chứng minh thiết bị đã tác động chính xác tại 30 mA.

Không đo thời gian tác động. Người dùng chỉ quan sát ELCB nhảy, còn khoảng thời gian từ lúc dòng thử xuất hiện đến lúc tiếp điểm mở không được nút Test đo hoặc hiển thị. Vì vậy không thể dùng cảm giác “nhảy nhanh” để thay cho phép đo thời gian bằng mili giây.

Không kiểm tra chất lượng nối đất. Mạch Test tạo điều kiện dòng dư ngay trong thiết bị. Một ELCB bấm Test đạt không chứng minh điện trở nối đất, dây PE hoặc toàn bộ hệ thống tiếp địa bên ngoài đều đạt yêu cầu.

Không chứng minh toàn bộ hệ thống điện an toàn. Phép thử không thay thế kiểm tra cách điện, liên tục dây bảo vệ, chất lượng đấu nối hay các phép đo khác của hệ thống điện. Nó chỉ trả lời đúng phạm vi của chức năng bảo vệ dòng dư trong thiết bị.

Do đó, nút Test nên được xem là bước kiểm tra định kỳ quan trọng nhưng có giới hạn. Giá trị của nó nằm ở việc phát hiện sớm tình trạng “bấm thử mà không tác động”, chứ không phải cấp một chứng nhận đầy đủ về hiệu năng của ELCB.

Khi nào cần kiểm tra ELCB bằng máy chuyên dụng?

Máy kiểm tra RCD/ELCB tạo dòng lỗi đã được kiểm soát và đo phản ứng của thiết bị. Khác với nút Test chỉ cho kết quả chức năng, máy thử có thể cho số liệu để so với IΔn, loại RCD và giới hạn áp dụng cho thiết bị. Đây là cách phù hợp khi cần đánh giá khả năng tác động thay vì chỉ kiểm tra “có nhảy hay không”.

Đo dòng tác động dựa trên IΔn

Dòng IΔn được ghi trên nhãn ELCB là mốc kỹ thuật để cấu hình phép thử. Ví dụ, với thiết bị ghi IΔn = 30 mA, người kiểm tra phải chọn đúng mức định danh 30 mA và đúng loại thiết bị trên máy thử. Với RCD Type AC thông thường, phép thử định lượng thường kiểm tra thiết bị không tác động ở 0,5 × IΔn và phải tác động ở 1 × IΔn trong điều kiện thử quy định; tương ứng với ví dụ 30 mA là 15 mA và 30 mA.

Phép thử dạng ramp còn có thể tăng dòng có kiểm soát để xác định mức mà ELCB thực sự tác động. Tuy nhiên, không áp các giới hạn của Type AC cho mọi thiết bị: Type A, B, loại có trễ hoặc thiết bị chuyên dụng có dạng dòng thử và vùng chấp nhận khác. Vì vậy cần đọc đúng ký hiệu loại RCD trước khi kết luận.

Đo thời gian tác động

Ở phép thử thời gian, thiết bị đo tạo một dòng dư đã biết rồi tính khoảng thời gian từ lúc áp dòng thử đến khi ELCB cắt, hiển thị theo mili giây. Với RCD loại thường, không trễ, mốc thời gian tối đa thường dùng để đánh giá là 300 ms ở 1 × IΔn, 150 ms ở 2 × IΔn và 40 ms ở 5 × IΔn.

Với ELCB 30 mA, ba mức dòng tương ứng là 30 mA, 60 mA và 150 mA. Các mốc này không được dùng nguyên xi cho RCD selective/Type S hoặc thiết bị có đặc tính khác; kết quả phải được đối chiếu với loại thiết bị và yêu cầu kỹ thuật áp dụng.

Kiểm tra bằng máy đặc biệt có ý nghĩa khi nghiệm thu, bảo trì chuyên nghiệp, sau khi có nghi ngờ ELCB tác động bất thường hoặc khi cần hồ sơ đo kiểm. Trong các trường hợp đó, nút Test vẫn hữu ích như một kiểm tra chức năng nhanh, nhưng không thay thế số liệu dòng và thời gian tác động.

Nút Test trên ELCB dùng để tạo dòng dư giả lập và kiểm tra xem chuỗi phát hiện–nhả–cắt có hoạt động hay không. Cách kiểm tra ELCB cơ bản là chuẩn bị cho việc mất điện, để thiết bị ở điều kiện vận hành đúng, nhấn Test và xác nhận ELCB trip/OFF, mạch bảo vệ mất điện rồi reset được.

Nếu ELCB không nhảy khi Test hoặc không reset bình thường, không nên tự tạo dòng rò để thử thêm. Đồng thời, một kết quả PASS bằng nút Test chỉ là xác nhận chức năng; muốn đánh giá độ nhạy và tốc độ tác động bằng số liệu phải dùng máy kiểm tra chuyên dụng dựa trên IΔn, loại thiết bị và giới hạn kỹ thuật áp dụng.
