Các thông số trên ELCB có ý nghĩa gì?

Điểm quan trọng nhất khi đọc mặt ELCB là không tách một con số khỏi ký hiệu đi kèm. Ví dụ “40 A” và “30 mA” cùng xuất hiện nhưng hoàn toàn khác chức năng: 40 A không phải ngưỡng chống giật, còn 30 mA không phải dòng tải cho phép. Tương tự, số “6 kA” không phải độ nhạy dòng rò. Trước khi diễn giải, cần xác định thiết bị thực tế là RCCB, RCBO hay một ELCB kiểu cũ.

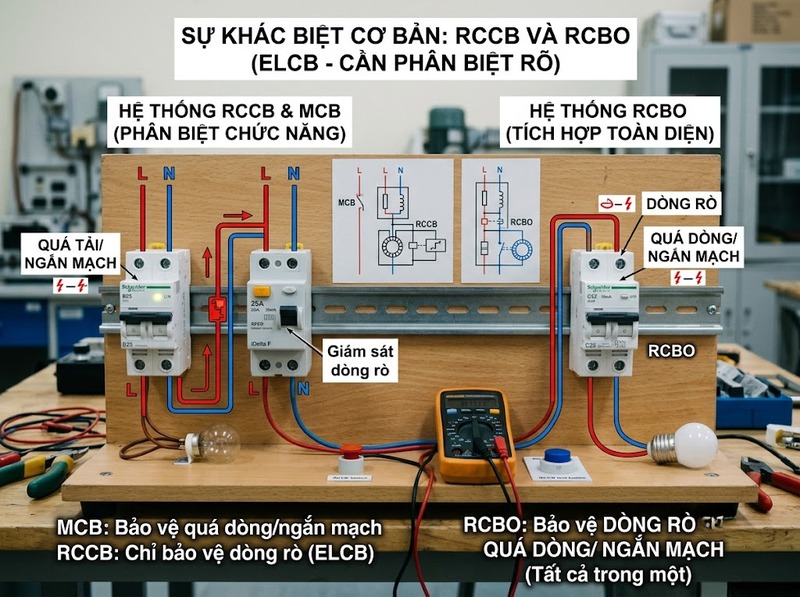

Trước hết, cần xác định ELCB là RCCB hay RCBO

Trong cách gọi phổ biến, “ELCB” thường được dùng như tên chung cho aptomat chống rò. Tuy nhiên, trên thiết bị hiện đại, ký hiệu kỹ thuật thường gặp hơn là RCCB hoặc RCBO. Hai loại này đều phát hiện dòng dư nhưng khả năng bảo vệ không giống nhau.

RCCB là thiết bị bảo vệ dòng dư không tích hợp bảo vệ quá dòng. Các sản phẩm dân dụng thường tham chiếu IEC 61008-1. Vì vậy, một RCCB ghi 40 A không có nghĩa nó sẽ tự ngắt khi tải vượt 40 A như MCB. 40 A là dòng định mức mà RCCB được thiết kế để mang trong điều kiện quy định; bảo vệ quá tải và ngắn mạch phải do thiết bị quá dòng phối hợp phía trước hoặc trong hệ thống đảm nhiệm.

RCBO kết hợp bảo vệ dòng dư với bảo vệ quá tải và ngắn mạch trong cùng thiết bị, thường theo IEC 61009-1. Do có phần bảo vệ quá dòng, mặt RCBO có thể xuất hiện thêm ký hiệu như B16, C20, C32 và Icn 6 kA.

Thuật ngữ ELCB về lịch sử còn có thể chỉ loại tác động theo điện áp rò, khác với RCD đo dòng dư dùng phổ biến hiện nay. Vì thế, khi đọc thông số ELCB, tên gọi ngoài thị trường chỉ là điểm bắt đầu; ký hiệu RCCB/RCBO và tiêu chuẩn in trên mặt máy mới cho biết thiết bị thuộc nhóm nào.

In và IΔn là hai thông số dễ nhầm nhất

In (A) là dòng điện định mức. Các mức 25 A, 40 A, 63 A cho biết khả năng mang dòng danh định của thiết bị trong các điều kiện do nhà sản xuất và tiêu chuẩn quy định. Với RCCB, In không tạo ra chức năng cắt quá tải. Nếu dòng tải vượt khả năng của RCCB nhưng chưa có thiết bị quá dòng phù hợp tác động, RCCB có thể bị quá nhiệt hoặc hư hỏng.

IΔn, đọc là dòng dư tác động danh định, mới là thông số mô tả độ nhạy chống rò. Ký hiệu có thể được ghi dưới dạng 30 mA, 100 mA, 300 mA hoặc tương đương 0,03 A, 0,1 A, 0,3 A. Cơ chế RCD so sánh tổng dòng đi qua các dây dẫn mang điện của mạch. Khi xuất hiện một phần dòng đi theo đường khác, chẳng hạn rò ra vỏ thiết bị hoặc đất, tổng dòng không còn cân bằng; nếu dòng dư đạt vùng tác động, cơ cấu cắt sẽ mở mạch.

Với RCD tiêu chuẩn, 0,5 IΔn là mức dòng dư không tác động danh định, còn tại IΔn thiết bị phải đáp ứng yêu cầu tác động của tiêu chuẩn. Vì vậy, dòng rò thực tế khiến một ELCB 30 mA ngắt không nhất thiết chính xác đúng 30 mA.

Mức 30 mA thường được dùng cho bảo vệ bổ sung chống điện giật ở các mạch cuối phù hợp. Các mức 100 mA hoặc 300 mA thường gặp ở cấp bảo vệ rò tổng, phối hợp chọn lọc hoặc giảm nguy cơ cháy do rò; chúng không nên được hiểu là tương đương chức năng bảo vệ bổ sung 30 mA.

Một nhãn 40 A / 30 mA vì thế nên được đọc là: thiết bị có dòng định mức 40 A và dòng dư tác động danh định 30 mA. Hai con số mô tả hai đặc tính độc lập.

Un/Ue, tần số và số cực cho biết khả năng tương thích với mạch

Ký hiệu Un hoặc Ue thường chỉ điện áp định mức hoặc điện áp làm việc định mức, ví dụ 230 V~, 240 V~, 400 V~ hay 230/400 V~. Dấu “~” cho biết sử dụng với điện xoay chiều. Điện áp trên nhãn phải phù hợp với hệ thống mà thiết bị được thiết kế để làm việc; không thể chỉ nhìn In và IΔn để kết luận một ELCB phù hợp.

Thông số 50 Hz hoặc 50/60 Hz cho biết tần số nguồn danh định. Đây là dữ liệu liên quan đến mạch cảm biến và cơ cấu thử của RCD, nên cũng phải được đọc cùng điện áp.

Ký hiệu 2P, 4P hoặc 1P N mô tả cấu hình cực. 2P thường dùng cho mạch một pha cần đóng cắt hai dây dẫn theo cấu trúc thiết bị; 4P thường dành cho hệ ba pha có trung tính; 1P N thường gặp ở RCBO nhỏ gọn với một cực bảo vệ quá dòng và cực trung tính được đóng cắt theo thiết kế. Chữ N trên cọc đấu xác định cực trung tính.

Các số cọc như 1–2, 3–4 hoặc sơ đồ in ở mặt bên giúp xác định đường đi của từng cực. Tuy nhiên, không nên suy đoán hướng LINE/LOAD chỉ từ thói quen lắp đặt: có model cho phép cấp nguồn hai chiều, có model yêu cầu đúng phía. Sơ đồ và hướng dẫn của chính thiết bị là căn cứ quyết định.

Type AC, A, F, B và S cho biết thiết bị phản ứng với dạng dòng rò nào

Hai ELCB cùng 30 mA không nhất thiết phản ứng giống nhau với mọi dạng dòng rò. Ký hiệu loại RCD cho biết dạng dòng dư mà thiết bị được thiết kế để nhận biết.

Điểm thực dụng ở đây là IΔn trả lời “nhạy đến mức nào”, còn Type trả lời “nhạy với dạng dòng dư nào”. Chỉ nhìn 30 mA mà bỏ qua Type có thể dẫn đến chọn thiết bị không phù hợp với đặc tính dòng rò của tải.

Ký hiệu S không phải một dạng sóng như AC, A, F hay B. Nó liên quan đến tính chọn lọc theo thời gian. Mục tiêu là để RCD ở nhánh gần sự cố tác động trước, giảm khả năng thiết bị tổng cắt toàn bộ hệ thống khi có lỗi ở một mạch con.

kA, Icn, Inc và đường cong B/C/D không phải thông số chống rò

Khi mặt thiết bị có số như 4500 A, 6000 A, 6 kA hoặc 10 kA, cần đọc ký hiệu đi cùng. Với RCBO, Icn thường biểu thị khả năng cắt ngắn mạch danh định của phần bảo vệ quá dòng. Ví dụ Icn = 6 kA nghĩa là thiết bị được đánh giá cho mức dòng ngắn mạch 6.000 A theo điều kiện thử tương ứng. Con số này không liên quan tới dòng rò 30 mA.

Với RCCB, thông số ngắn mạch được biểu diễn khác vì RCCB không tự đảm nhiệm bảo vệ quá dòng. Có thể gặp Inc, tức dòng ngắn mạch có điều kiện: mức này chỉ có ý nghĩa khi RCCB được phối hợp với thiết bị bảo vệ ngắn mạch phù hợp theo quy định của nhà sản xuất. Một số nhãn hoặc tài liệu còn ghi Im/IΔm, liên quan đến khả năng đóng cắt dòng và dòng dư. Vì vậy, không nên coi mọi con số “kA” trên RCCB và RCBO là cùng một đại lượng.

Các ký hiệu B, C, D đặt trước dòng định mức, chẳng hạn C16, lại thuộc đặc tính tác động quá dòng. Trên thiết bị theo đặc tính MCB/RCBO thông dụng, vùng tác động từ của đường cong B thường khoảng 3–5 lần In, C khoảng 5–10 lần In và D khoảng 10–20 lần In. Do đó, C16 có nghĩa là đường cong C với dòng định mức 16 A; nó không phải “Type C” của bảo vệ dòng rò.

Đây là một điểm phân biệt quan trọng: Type A/AC/F/B mô tả khả năng nhận biết dòng dư, còn curve B/C/D mô tả đặc tính quá dòng. Một RCCB thuần túy thường không có đường cong B/C/D vì không tích hợp chức năng bảo vệ quá dòng.

Nút TEST, tiêu chuẩn và cách đọc một nhãn ELCB hoàn chỉnh

Nút T hoặc TEST tạo ra một dòng mất cân bằng nhân tạo bên trong thiết bị để kiểm tra đường cảm biến và cơ cấu cắt khi thiết bị đang được cấp điện đúng điều kiện. Nếu nhấn TEST mà thiết bị không ngắt, đó là dấu hiệu cần kiểm tra trước khi tiếp tục dựa vào chức năng bảo vệ dòng dư. Chu kỳ thử phải theo hướng dẫn của nhà sản xuất vì không phải mọi model đều quy định cùng một khoảng thời gian.

Nút TEST không đo điện trở nối đất và cũng không xác nhận toàn bộ hệ thống dây bảo vệ PE đang tốt. Nó chỉ kiểm tra chức năng thử được thiết kế bên trong RCD. Đây là lý do một ELCB “nhấn TEST vẫn nhảy” chưa thể thay thế các phép kiểm tra điện khác của hệ thống.

Ký hiệu tiêu chuẩn cũng giúp đọc đúng thiết bị. IEC 61008-1 thường gắn với RCCB không tích hợp bảo vệ quá dòng, trong khi IEC 61009-1 thường gắn với RCBO có bảo vệ quá dòng. Tên tiêu chuẩn vì vậy hỗ trợ giải thích các ký hiệu khác trên mặt máy.

Ví dụ một nhãn ghi:

RCBO – 1P N – C16 – 230 V~ – 50 Hz – IΔn 30 mA – Type A – Icn 6000 A – IEC 61009-1

Có thể đọc theo thứ tự như sau:

· RCBO: Có cả bảo vệ dòng dư và bảo vệ quá dòng

· 1P N: Cấu hình một cực pha và trung tính theo thiết kế của thiết bị

· C16: Dòng định mức 16 A, đặc tính quá dòng đường cong C

· 230 V~ / 50 Hz: Điện áp và tần số làm việc danh định

· IΔn 30 mA: Dòng dư tác động danh định 30 mA

· Type A: Nhận biết AC hình sin và dòng dư một chiều đập mạch

· Icn 6000 A: Khả năng cắt ngắn mạch danh định 6 kA

· IEC 61009-1: Thuộc nhóm RCBO theo tiêu chuẩn tương ứng

Cách đọc hiệu quả nhất là đi theo thứ tự: loại thiết bị → In → IΔn → điện áp/tần số → số cực → Type dòng dư → thông số ngắn mạch/quá dòng → tiêu chuẩn và sơ đồ. Trình tự này giúp tránh lấy một ký hiệu của RCCB áp sang RCBO hoặc ngược lại.

Khi đọc thông số ELCB, cần nhớ ba cặp khái niệm không được đánh đồng: In khác IΔn; Type AC/A/F/B khác đường cong B/C/D; khả năng cắt kA khác độ nhạy dòng rò mA. Sau khi xác định đúng thiết bị là RCCB hay RCBO, các ký hiệu còn lại sẽ cho biết rõ khả năng mang tải, mức bảo vệ dòng dư, dạng dòng rò có thể phát hiện, cấu hình mạch và khả năng xử lý sự cố. Với một model cụ thể, sơ đồ mặt máy và tài liệu của nhà sản xuất vẫn là căn cứ cuối cùng khi có ký hiệu riêng hoặc cách ghi khác chuẩn thông dụng.
