ELCB 15mA và 30mA khác nhau như thế nào?

Điều đó không có nghĩa ELCB 15mA luôn tốt hơn hoặc “an toàn gấp đôi”. Độ nhạy càng cao thì khả năng phát hiện dòng rò nhỏ càng tốt, nhưng khoảng dự phòng đối với dòng rò tự nhiên của thiết bị điện cũng giảm. Vì vậy, lựa chọn 15mA hay 30mA phải cân bằng giữa yêu cầu bảo vệ, đặc tính của mạch và khả năng duy trì cấp điện ổn định.

Con số 15mA và 30mA trên ELCB có ý nghĩa gì?

15mA và 30mA là thông số về độ nhạy dòng rò, không phải dòng điện tải mà ELCB có thể chịu.

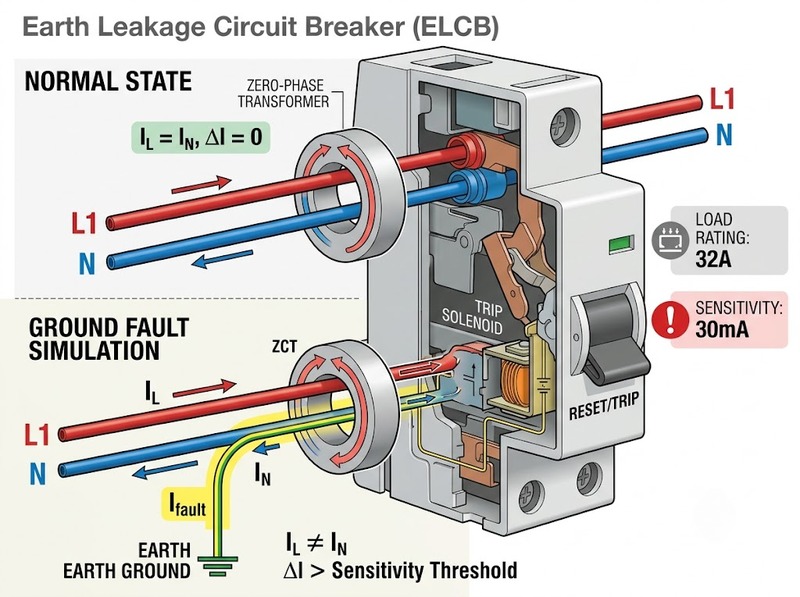

Trong mạch hoạt động bình thường, tổng dòng điện đi qua dây pha và dòng trở về qua dây trung tính về cơ bản cân bằng. Khi cách điện hỏng hoặc dòng điện đi theo một đường khác về đất, xuất hiện dòng dư (IΔ). Thiết bị chống dòng rò phát hiện sự mất cân bằng này và ngắt mạch khi dòng dư đạt vùng tác động của nó. Đây cũng là nguyên lý cơ bản của RCD/RCCB và các thiết bị chống dòng rò hiện đại.

Do đó, nếu trên một thiết bị ghi 30A – 30mA thì hai thông số có ý nghĩa hoàn toàn khác nhau:

· 30A là dòng điện định mức của thiết bị

· 30mA là dòng rò tác động định mức

Thay ELCB 30mA bằng 15mA không làm mạch chịu được tải lớn hơn. Nó chỉ làm hệ thống bảo vệ nhạy hơn với dòng điện bị rò khỏi đường dẫn bình thường.

ELCB 15mA nhạy hơn ELCB 30mA như thế nào?

Sự khác biệt có thể thấy rõ khi so sánh vùng tác động của hai mức độ nhạy.

Catalog của Panasonic, chẳng hạn, công bố các mẫu ELCB có dòng rò tác động 15mA với dòng không tác động 7,5mA và phiên bản 30mA với dòng không tác động 15mA.

Điểm đáng chú ý là 15mA hoặc 30mA không phải một ngưỡng tuyệt đối mà thiết bị chỉ cắt đúng tại con số đó. Với thiết bị có đặc tính 0,5×IΔn đến IΔn, ELCB có thể tác động trong cả vùng này. Vì thế, một ELCB 30mA có thể cắt khi dòng rò mới ở mức trên 15mA chứ không nhất thiết phải chờ chính xác 30mA. Panasonic cũng mô tả loại 30mA có thể tác động sau khi vượt dòng không tác động 15mA và trước hoặc tại 30mA.

Con số mA cũng không cho biết ELCB nào cắt nhanh hơn. Thời gian tác động là một thông số riêng. Muốn so sánh tốc độ phải xem đặc tính thời gian hoặc cấp tác động của từng model, không thể kết luận rằng 15mA nhanh gấp đôi 30mA chỉ vì ngưỡng dòng rò bằng một nửa.

ELCB 15mA có an toàn hơn ELCB 30mA không?

ELCB 15mA có lợi thế về độ nhạy: một dòng rò tương đối nhỏ đã có thể khiến thiết bị tác động. Điều này tạo thêm biên độ phát hiện trong những ứng dụng yêu cầu mức dòng rò thấp.

Tuy nhiên, không nên biến sự khác biệt đó thành kết luận “15mA luôn an toàn hơn 30mA”. Bảo vệ chống điện giật còn phụ thuộc vào thời gian cắt, kiểu dòng rò mà thiết bị có thể nhận biết, hệ thống nối đất, dây bảo vệ PE, điều kiện lắp đặt và đặc tính của tải.

Trong hệ tiêu chuẩn IEC, RCD có IΔn không lớn hơn 30mA được sử dụng rộng rãi như một biện pháp bảo vệ bổ sung chống điện giật. IEC 60364-4-41 áp dụng mức không quá 30mA cho nhiều mạch cuối như ổ cắm sử dụng thông thường và một số mạch phục vụ thiết bị di động ngoài trời.

Vì vậy, 30mA không phải mức “kém an toàn” chỉ vì cao hơn 15mA. Nó là một ngưỡng bảo vệ được sử dụng rất phổ biến trong thiết kế điện hạ áp. ELCB 15mA là lựa chọn nhạy hơn khi yêu cầu kỹ thuật, tiêu chuẩn áp dụng hoặc thiết bị cụ thể cần mức đó.

Vì sao ELCB 15mA dễ bị ngắt ngoài ý muốn hơn?

Các thiết bị điện không phải lúc nào cũng có dòng rò bằng 0. Bộ lọc chống nhiễu của thiết bị điện tử, điện dung của cáp, bộ nguồn, biến tần và nhiều tải khác có thể tạo ra một lượng dòng rò trong quá trình hoạt động bình thường. Khi nhiều thiết bị cùng nằm sau một ELCB, những thành phần này có thể cộng dồn.

Với ELCB 15mA, vùng có thể tác động đã bắt đầu từ khoảng 7,5mA đối với thiết bị có đặc tính không tác động bằng 0,5×IΔn. ELCB 30mA trong cùng điều kiện có khoảng dự phòng lớn hơn vì vùng tác động bắt đầu ở mức cao hơn. Do đó, cùng một hệ thống có dòng rò nền đáng kể có thể vận hành ổn định với 30mA nhưng lại khiến ELCB 15mA tác động thường xuyên hơn.

Hiện tượng ngắt không mong muốn cũng có thể liên quan đến dòng rò tích lũy hoặc các nhiễu quá độ trong mạng điện. Tài liệu kỹ thuật về RCD vì thế nhấn mạnh việc xem xét dòng rò bình thường của các tải phía sau thiết bị khi lựa chọn độ nhạy.

Đây là trade-off quan trọng: 15mA tăng độ nhạy phát hiện nhưng làm giảm khoảng dự phòng đối với dòng rò nền; 30mA có khoảng dự phòng lớn hơn nhưng chỉ tác động ở mức dòng rò cao hơn tương đối.

Nên chọn ELCB 15mA hay 30mA?

Không nên lựa chọn chỉ theo nguyên tắc “mA càng nhỏ càng tốt”. Trước hết phải xác định tiêu chuẩn áp dụng, yêu cầu của thiết bị được cấp điện và đặc tính thực tế của mạch.

ELCB 15mA phù hợp khi thiết kế hoặc hướng dẫn của thiết bị yêu cầu độ nhạy này, hoặc khi cần bảo vệ một mạch riêng với ngưỡng dòng rò thấp và dòng rò nền đã được kiểm soát. Mạch chuyên biệt cũng hạn chế việc dòng rò của nhiều tải cộng lại làm ELCB tác động ngoài ý muốn.

ELCB 30mA là mức rất phổ biến đối với bảo vệ bổ sung chống điện giật trong hệ thống điện hạ áp theo IEC. Đây thường là lựa chọn thực tế cho nhiều mạch cuối khi thiết kế yêu cầu RCD độ nhạy cao nhưng vẫn phải cân bằng với tính liên tục cấp điện.

Nếu một ELCB 15mA thường xuyên nhảy, không nên đơn giản thay bằng 30mA để “chữa” hiện tượng này. Cần xác định xem dòng rò đến từ cách điện hỏng, thiết bị tải, độ ẩm, dây dẫn hay chỉ là tổng dòng rò bình thường của nhiều tải. Ngược lại, cũng không nên tự động thay một ELCB 30mA bằng 15mA nếu chưa kiểm tra yêu cầu thiết kế và đặc tính của mạch.

Không nên chỉ nhìn vào thông số 15mA hoặc 30mA khi chọn ELCB

Độ nhạy dòng rò chỉ là một phần của bài toán. Hai ELCB cùng ghi 30mA vẫn có thể khác nhau đáng kể về khả năng bảo vệ và phạm vi ứng dụng.

Khi lựa chọn thiết bị, cần đồng thời kiểm tra:

· Dòng định mức In phải phù hợp với mạch và thiết kế bảo vệ quá dòng

· Thời gian tác động phải đáp ứng yêu cầu của hệ thống

· Kiểu dòng rò có thể phát hiện phải phù hợp với đặc tính tải và loại RCD/RCBO được yêu cầu

· Số cực, điện áp và khả năng cắt phải đúng với mạng điện

· Phối hợp giữa thiết bị đầu nguồn và nhánh phải tránh việc một sự cố nhỏ làm mất điện không cần thiết trên phạm vi lớn

· Nối đất và dây PE vẫn phải được thực hiện đúng; ELCB/RCD là lớp bảo vệ bổ sung chứ không thay thế các biện pháp bảo vệ cơ bản

Đặc biệt, việc đặt ELCB 30mA ở đầu nguồn và 15mA ở nhánh không tự động bảo đảm nhánh luôn cắt trước. Khi dòng rò đủ lớn để đi vào vùng tác động của cả hai thiết bị, cả hai đều có khả năng ngắt; muốn có tính chọn lọc phải xét thêm ngưỡng và đặc tính thời gian.

ELCB 15mA khác ELCB 30mA ở mức dòng rò mà thiết bị được thiết kế để phản ứng. Loại 15mA nhạy hơn và có thể tác động với dòng rò nhỏ hơn, nhưng vì vậy cũng có ít khoảng dự phòng hơn trước dòng rò tự nhiên của hệ thống. Loại 30mA có ngưỡng cao hơn và là mức được sử dụng phổ biến cho bảo vệ bổ sung chống điện giật trong nhiều mạch điện hạ áp. Vì thế, lựa chọn đúng không phải là tìm con số nhỏ nhất mà là chọn độ nhạy phù hợp với tiêu chuẩn, tải, dòng rò thực tế và cấu trúc bảo vệ của toàn bộ mạch.
