ELCB và RCBO khác nhau như thế nào?

Với ELCB, cần thận trọng hơn. Đây là thuật ngữ có lịch sử sử dụng không hoàn toàn thống nhất. Trong nhiều tài liệu và thị trường, ELCB được dùng để chỉ thiết bị chống rò tương tự RCCB; trong các hệ thống cũ, ELCB còn có thể chỉ loại tác động theo điện áp đất. Do đó, không nên chỉ nhìn chữ “ELCB” rồi mặc định thiết bị có đầy đủ chức năng như RCBO.

ELCB và RCBO khác nhau ở phạm vi bảo vệ

Nếu ELCB được dùng theo nghĩa phổ biến là thiết bị bảo vệ dòng rò không tích hợp bảo vệ quá dòng, sự khác biệt với RCBO có thể tóm tắt như sau:

Sự khác biệt này cũng thể hiện trong hệ thống tiêu chuẩn. IEC 61008-1:2024 áp dụng cho RCCB không tích hợp bảo vệ quá dòng, trong khi IEC 61009-1:2024 áp dụng cho RCBO có tích hợp bảo vệ quá dòng.

Vì ELCB không phải lúc nào cũng được dùng như một tên gọi kỹ thuật thống nhất, cách chắc chắn hơn là xác định thiết bị có phần tử bảo vệ quá tải và ngắn mạch hay không. Nếu chỉ có chức năng dòng dư, hệ thống vẫn cần một thiết bị bảo vệ quá dòng phù hợp.

Tên gọi ELCB có thể gây nhầm lẫn

Khác với RCBO, chữ ELCB không phải lúc nào cũng mô tả cùng một cơ chế bảo vệ. Đây là nguyên nhân khiến hai thiết bị thường bị so sánh theo cách quá đơn giản.

ELCB kiểu điện áp truyền thống

Trong các hệ thống điện cũ từng tồn tại ELCB tác động theo điện áp. Thiết bị giám sát điện áp giữa hệ thống nối đất của phần được bảo vệ và một điểm đất tham chiếu. Khi điện áp do sự cố chạm đất tăng đến ngưỡng tác động, ELCB ngắt nguồn.

Nhược điểm của nguyên lý này là khả năng bảo vệ phụ thuộc vào đường dẫn đất mà thiết bị giám sát. Một dòng sự cố đi qua đường dẫn song song có thể không tạo ra điều kiện tác động như dự kiến. Tài liệu kỹ thuật của IET ghi nhận cả ELCB tác động theo dòng và loại tác động theo điện áp trong lịch sử, đồng thời cho biết loại điện áp đã không còn được công nhận trong các quy định BS từ năm 1981.

ELCB trong cách gọi thị trường hiện nay

Ở một số thị trường, ELCB lại được dùng gần như đồng nghĩa với RCCB hoặc thiết bị chống dòng rò. Có tài liệu của nhà sản xuất mô tả ELCB/RCCB là thiết bị bảo vệ dòng rò, còn RCBO bổ sung thêm bảo vệ quá tải và ngắn mạch.

Do đó, khi gặp một sản phẩm ghi “ELCB”, câu hỏi quan trọng không phải chỉ là tên gọi mà là:

· Thiết bị phát hiện dòng rò bằng cơ chế nào

· Có tích hợp bảo vệ quá tải hay không

· Có khả năng cắt dòng ngắn mạch hay không

· Tiêu chuẩn sản phẩm được ghi trên nhãn là gì

Cách kiểm tra này tránh nhầm một thiết bị chỉ chống rò với một RCBO có đầy đủ chức năng bảo vệ quá dòng.

Cơ chế tác động của ELCB và RCBO

Sự khác biệt về chức năng xuất phát từ số cơ chế bảo vệ được tích hợp trong thiết bị.

Phần bảo vệ dòng rò

Ở thiết bị bảo vệ dòng dư hiện đại, dây pha và dây trung tính đi qua bộ cảm biến dòng. Trong trạng thái bình thường, dòng điện đi ra tải và dòng điện trở về gần như cân bằng.

Nếu một phần dòng điện đi theo đường khác, chẳng hạn qua vỏ thiết bị xuống đất, dòng pha và trung tính xuất hiện chênh lệch. Khi dòng dư đạt điều kiện tác động của thiết bị, cơ cấu cắt sẽ mở mạch.

Vì cơ chế này dựa vào mất cân bằng giữa các dòng điện đi qua bộ cảm biến, dòng rò không nhất thiết phải quay về đúng dây PE để thiết bị nhận biết. Đây là khác biệt quan trọng so với ELCB tác động theo điện áp kiểu cũ.

Phần bảo vệ quá dòng của RCBO

RCBO bổ sung một cơ chế bảo vệ quá dòng vào phần bảo vệ dòng dư. Nhờ đó, cùng một thiết bị có thể tác động trước ba nhóm sự cố khác nhau:

· Dòng dư vượt ngưỡng bảo vệ

· Dòng tải vượt mức cho phép trong điều kiện quá tải

· Dòng tăng rất lớn do ngắn mạch

Chính chức năng tích hợp này tạo ra khác biệt quan trọng nhất giữa RCBO và một thiết bị chỉ bảo vệ dòng rò. Một sự cố không tạo ra dòng rò nhưng gây quá tải vẫn có thể khiến RCBO tác động; thiết bị chỉ chống rò không thể thay thế chức năng đó.

Thông số nào cho biết thiết bị bảo vệ được gì?

Tên sản phẩm chỉ là bước đầu. Để xác định đúng chức năng, cần đọc các thông số kỹ thuật trên thiết bị.

Dòng định mức In, chẳng hạn 16 A, 20 A hoặc 32 A, cho biết mức dòng danh định của thiết bị. Trên RCBO, thông số này đi cùng đặc tính bảo vệ quá dòng.

Dòng dư tác động định mức IΔn thể hiện độ nhạy của phần bảo vệ dòng rò. Ví dụ, RCBO dân dụng có thể mang thông số 30 mA. Các sản phẩm RCBO 16 A, IΔn 30 mA và khả năng cắt 10 kA đang được cung cấp trên thị trường, cho thấy trên cùng một thiết bị có cả thông số dòng tải, dòng dư và khả năng cắt ngắn mạch.

Đặc tuyến tác động quá dòng, ví dụ đường cong C trên một số RCBO, là dấu hiệu khác cho thấy thiết bị thực hiện chức năng mà một RCCB chống rò độc lập không có.

Khả năng cắt ngắn mạch, thường được biểu thị bằng kA, cũng phải được lựa chọn phù hợp với dòng sự cố dự kiến tại vị trí lắp đặt. IEC 61009-1:2024 bao phủ RCBO dùng trong gia đình và mục đích tương tự với điện áp làm việc đến 440 V AC, dòng định mức đến 125 A và khả năng cắt ngắn mạch định mức trong phạm vi tiêu chuẩn đến 25.000 A. Đây là phạm vi của tiêu chuẩn, không có nghĩa mọi RCBO đều mang các giá trị cực đại này.

Cuối cùng là tiêu chuẩn ghi trên thiết bị. IEC 61009-1 là dấu hiệu rõ ràng cho RCBO; IEC 61008-1 nhận diện nhóm RCCB không có bảo vệ quá dòng. Khi chữ ELCB gây mơ hồ, tiêu chuẩn và thông số kỹ thuật có giá trị nhận diện cao hơn tên gọi thương mại.

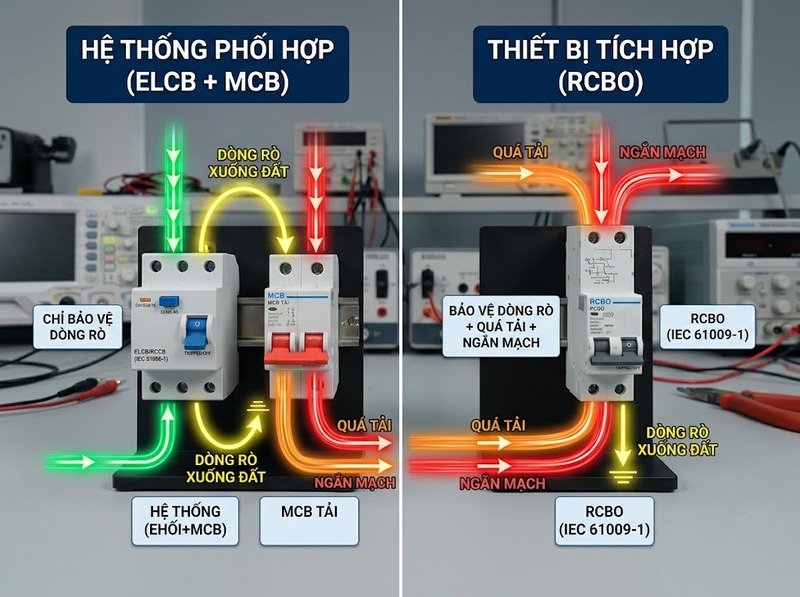

Chọn ELCB hay RCBO theo cấu hình bảo vệ

Nếu mục tiêu là bảo vệ một mạch cuối bằng một thiết bị duy nhất trước dòng rò, quá tải và ngắn mạch, RCBO phù hợp với cấu hình này vì ba chức năng được tích hợp trong cùng thiết bị.

Một thiết bị chống rò độc lập dạng RCCB/ELCB vẫn có thể tạo thành hệ thống bảo vệ đầy đủ khi được phối hợp với MCB hoặc circuit breaker thích hợp. Khi đó, thiết bị chống rò xử lý dòng dư, còn MCB/CB đảm nhiệm quá tải và ngắn mạch. Vì vậy, nói “ELCB không an toàn bằng RCBO” là không chính xác nếu chỉ dựa vào số chức năng trên một thiết bị; mức bảo vệ thực tế phụ thuộc vào toàn bộ cấu hình và sự phối hợp giữa các phần tử.

RCBO có lợi thế ở khả năng tách bảo vệ theo từng nhánh. Khi một nhánh gặp sự cố, thiết bị của nhánh đó có thể tác động mà không nhất thiết làm mất nguồn các nhánh khác. Đổi lại, khi thiết kế hệ thống vẫn phải kiểm tra dòng định mức, dòng dư tác động, đặc tuyến, khả năng cắt, số cực và loại dòng dư phù hợp; việc thay một ELCB/RCCB bằng RCBO không thể chỉ dựa trên kích thước lắp đặt.

Với thiết bị mang nhãn ELCB, đặc biệt là thiết bị cũ, không nên suy đoán chức năng từ tên. Cần xác nhận thiết bị thuộc loại tác động điện áp hay dòng dư, có bảo vệ quá dòng hay không và tiêu chuẩn nào được nhà sản xuất công bố. Đây là ranh giới kỹ thuật quan trọng nhất khi phân biệt ELCB và RCBO.

RCBO có điểm nhận diện rõ ràng: tích hợp bảo vệ dòng rò, quá tải và ngắn mạch trong cùng thiết bị. ELCB thì cần xem đúng loại thiết bị đang được nói tới; nếu là thiết bị chống rò tương đương RCCB, nó không thay thế chức năng bảo vệ quá dòng của MCB/CB, còn ELCB tác động theo điện áp là công nghệ thuộc các hệ thống cũ. Vì vậy, khi phân biệt ELCB và RCBO, nên ưu tiên chức năng thực tế, thông số và tiêu chuẩn trên nhãn thay vì chỉ dựa vào tên gọi.
