Một nguyên nhân khác là nhiều thiết bị cùng tạo ra dòng rò nhỏ trong điều kiện hoạt động bình thường. Từng thiết bị riêng lẻ chưa đủ làm bộ bảo vệ tác động, nhưng tổng dòng rò của cả mạch có thể tiến gần hoặc vượt ngưỡng tác động. Vì vậy, tình trạng “không thấy thiết bị nào hỏng nhưng ELCB vẫn nhảy” hoàn toàn có thể xảy ra.
Trước khi kiểm tra, cần đọc đúng loại thiết bị trên tủ điện. Trong thực tế, ELCB thường được dùng như cách gọi chung cho thiết bị chống rò. Nếu thiết bị thực tế là RCCB, chức năng chính là phát hiện dòng dư và RCCB không tự bảo vệ quá tải. Nếu là RCBO, thiết bị kết hợp cả bảo vệ dòng dư và bảo vệ quá dòng, nên ngoài rò điện, quá tải hoặc ngắn mạch cũng có thể làm nó tác động.

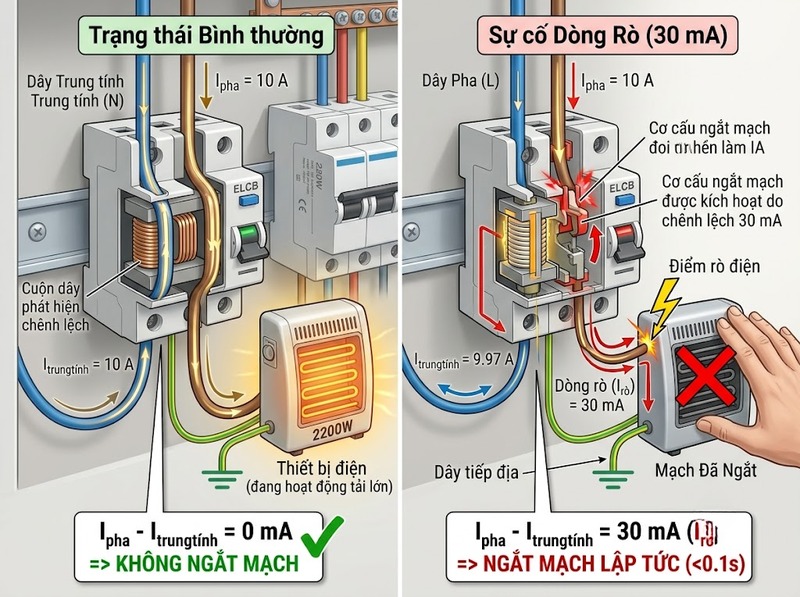

Ở trạng thái bình thường, dòng điện chạy từ nguồn qua dây pha tới tải phải quay trở lại nguồn qua dây trung tính với giá trị gần như bằng nhau. Thiết bị chống dòng dư liên tục so sánh hai dòng điện này. Khi có một phần dòng điện đi sang đường khác, thiết bị nhận ra độ chênh lệch và cắt nguồn nếu điều kiện tác động được thỏa mãn.
Ví dụ, với thiết bị có độ nhạy danh định 30 mA, con số 30 mA tương đương 0,03 A dòng dư danh định. Đây là giá trị rất nhỏ so với dòng tải của các thiết bị gia dụng. Một bình nóng lạnh có thể tiêu thụ hàng nghìn watt mà không làm RCCB tác động nếu toàn bộ dòng điện vẫn trở về đúng đường; ngược lại, một dòng rò nhỏ qua vỏ kim loại hoặc đất lại có thể khiến thiết bị chống rò ngắt.
Điều này cũng giải thích vì sao chỉ nhìn công suất sử dụng không đủ để xác định nguyên nhân. Với RCCB, tải lớn và dòng rò là hai vấn đề khác nhau. Với RCBO, cả phần bảo vệ dòng dư lẫn phần bảo vệ quá dòng đều có thể tạo ra thao tác cắt.
Một điểm dễ hiểu sai là gọi mọi lần tác động là “nhảy giả”. Nhiều trường hợp ELCB hoạt động đúng nhưng nguồn rò chỉ xuất hiện gián đoạn, chẳng hạn khi thiết bị nóng lên, gặp ẩm hoặc một tải điện tử bắt đầu hoạt động. Việc đóng lại được ELCB không chứng minh hệ thống đã hết lỗi.
Máy nước nóng, máy giặt, tủ lạnh, máy bơm, điều hòa và các thiết bị có động cơ hoặc bộ phận gia nhiệt thường là những tải cần được chú ý khi ELCB bắt đầu nhảy theo thời điểm vận hành.
Khi lớp cách điện của dây dẫn, điện trở gia nhiệt hoặc cuộn dây động cơ suy giảm, một phần dòng điện có thể truyền sang khung kim loại hoặc dây bảo vệ. Lỗi có thể rất nhỏ khi thiết bị nguội nhưng tăng lên sau khi bộ phận gia nhiệt nóng hoặc động cơ làm việc một thời gian. Vì vậy, ELCB có thể không nhảy ngay khi bật máy mà chỉ tác động sau vài phút.
Nước và độ ẩm có thể làm giảm điện trở cách điện giữa các phần mang điện với đất hoặc với vỏ kim loại. Những vị trí ngoài trời, hộp nối, ổ cắm gần khu vực ẩm, máy bơm, bình nóng lạnh và dây dẫn đi qua nơi có nước xâm nhập thường dễ xuất hiện kiểu lỗi này.
Nếu ELCB bị nhảy nhiều hơn khi trời mưa, sau khi vệ sinh khu vực bằng nước hoặc vào thời điểm độ ẩm cao, yếu tố môi trường cần được xem xét. Tuy nhiên, mối liên hệ về thời gian chỉ là dấu hiệu khoanh vùng; muốn xác nhận vẫn cần kiểm tra cách điện đúng kỹ thuật.
Nguồn điện xung, máy tính, UPS, biến tần và nhiều thiết bị điện tử sử dụng các linh kiện lọc nhiễu có thể tạo ra một lượng dòng điện nhỏ về đất trong quá trình hoạt động bình thường. Khi nhiều thiết bị nằm phía sau cùng một ELCB, các dòng rò này cộng lại.
Do đó, một thiết bị mới được cắm thêm có thể trở thành yếu tố khiến ELCB bắt đầu nhảy dù thiết bị đó không có một lỗi cách điện nghiêm trọng riêng lẻ. Nguyên nhân thực tế lúc này nằm ở tổng dòng dư của toàn nhóm tải chứ không nhất thiết nằm hoàn toàn ở thiết bị được bật sau cùng.
Thiết bị chống dòng dư chỉ đo chính xác khi dòng điện của mạch được bảo vệ đi và về qua đúng các dây dẫn mà thiết bị giám sát. Nếu dây trung tính của hai mạch bị dùng chung sai cách, đấu nhầm về thanh trung tính khác hoặc xuất hiện liên kết trung tính–tiếp địa không phù hợp ở phía sau bộ bảo vệ, một phần dòng hồi có thể đi ngoài đường đo.
Khi đó ELCB nhìn thấy dòng pha và dòng trung tính không cân bằng rồi tác động, dù một thiết bị gia dụng cụ thể chưa chắc bị rò điện. Dạng lỗi này thường xuất hiện sau khi sửa chữa, mở rộng mạch hoặc thay đổi tủ điện và cần người có chuyên môn kiểm tra sơ đồ đấu nối.
Một số tải điện tử, động cơ hoặc thiết bị có tụ lọc có thể tạo dòng rò hoặc xung ngắn lúc đóng điện. Nếu mạch đã có dòng rò nền tương đối cao, một xung bổ sung trong thời gian ngắn có thể đủ làm thiết bị bảo vệ tác động.
Trường hợp này phải được phân biệt với lỗi cách điện thực. Không nên kết luận rằng ELCB “quá nhạy” chỉ vì nó thường nhảy đúng lúc bật một nhóm tải điện tử.
Nếu nhãn thiết bị cho thấy đó là RCBO, việc nhảy không nhất thiết bắt nguồn từ dòng rò. RCBO còn có bộ phận bảo vệ quá tải và ngắn mạch.
Ngược lại, RCCB không tích hợp chức năng bảo vệ quá dòng. Nếu một RCCB thuần túy thường xuyên tác động, chỉ riêng việc tổng công suất sử dụng cao không giải thích được hiện tượng đó; cần tìm nguyên nhân tạo dòng dư hoặc vấn đề liên quan đến mạch bảo vệ.
Nếu ELCB lập tức nhảy sau khi reset, khả năng tồn tại lỗi tương đối ổn định cao hơn so với trường hợp tác động ngẫu nhiên. Nguyên nhân có thể nằm ở một tải vẫn đang kết nối, hệ thống dây cố định, điểm ẩm, lỗi trung tính hoặc một sự cố phía sau bộ bảo vệ.
Không nên đóng đi đóng lại nhiều lần để “thử xem có giữ được không”. Nếu lỗi vẫn tồn tại, việc cấp điện lặp lại không giải quyết nguyên nhân.
Khi hiện tượng có thể lặp lại rõ ràng với một thiết bị, phạm vi kiểm tra được thu hẹp đáng kể. Tuy nhiên, thiết bị đó có thể là nguồn rò chính hoặc chỉ là tải làm tổng dòng rò của cả mạch vượt ngưỡng.
Nếu cùng thiết bị này làm ELCB nhảy ở nhiều ổ cắm hoặc nhiều mạch phù hợp khác nhau, nghi ngờ đối với bản thân thiết bị tăng lên. Việc thử chéo chỉ nên thực hiện với thiết bị cắm rời, ổ cắm phù hợp và trong điều kiện an toàn; không di chuyển hay đấu thử các tải cố định như bình nóng lạnh hoặc máy bơm.
ELCB hoạt động bình thường lúc đầu nhưng nhảy sau vài phút có thể liên quan đến lỗi thay đổi theo nhiệt độ hoặc chu kỳ hoạt động. Bộ phận gia nhiệt, cuộn dây động cơ, máy nén và các thiết bị có chu kỳ đóng cắt là những ví dụ điển hình cần được khoanh vùng.
Thời gian xuất hiện lỗi cung cấp manh mối tốt hơn việc chỉ ghi nhận “thỉnh thoảng bị nhảy”. Ghi lại thiết bị nào đang chạy và hệ thống đã hoạt động bao lâu giúp người kiểm tra tái hiện sự cố nhanh hơn.
Mẫu này hướng sự chú ý tới dây ngoài trời, hộp nối, ổ cắm, thiết bị đặt ngoài nhà và các khu vực có khả năng nước xâm nhập. Cần xử lý đây như một dấu hiệu an toàn, không phải lý do để tăng ngưỡng bảo vệ nhằm tránh bị ngắt điện.
Nếu từng thiết bị hoạt động riêng lẻ bình thường nhưng ELCB dễ nhảy khi nhiều thiết bị điện tử cùng chạy, dòng rò cộng dồn hoặc xung chuyển mạch trở thành giả thuyết đáng kiểm tra. Thợ điện có thể đo dòng rò của toàn mạch và từng nhánh để phân biệt hiện tượng này với một lỗi cách điện riêng biệt.
Người sử dụng có thể khoanh vùng ở mức thao tác công tắc và phích cắm, nhưng không nên tháo mặt tủ điện, đo trên phần dẫn điện hở hoặc tự thay đổi cách đấu dây. Mục tiêu của quá trình dưới đây là xác định mạch hoặc thiết bị liên quan, không phải tự sửa phần điện cố định.
1. Đọc nhãn thiết bị bảo vệ để xác định đó là RCCB, RCBO hay một thiết bị khác, đồng thời ghi lại dòng định mức và độ nhạy dòng dư như 30 mA nếu có
2. Ghi lại điều kiện lúc xảy ra sự cố gồm thiết bị đang chạy, thời điểm sau khi bật, thời tiết, khu vực ẩm và việc sự cố có lặp lại hay không
3. Tắt các tải có thể thao tác an toàn bằng cách rút phích cắm của thiết bị di động và tắt các nhánh bằng tay gạt bên ngoài tủ điện nếu chúng đã được ghi nhãn rõ ràng
4. Đóng lại ELCB một lần trong trạng thái tải đã được cô lập và dừng kiểm tra nếu thiết bị không giữ được, có mùi khét, phát nhiệt, phát tiếng bất thường hoặc khu vực tủ điện bị ẩm
5. Khôi phục từng mạch rồi từng thiết bị một để xác định thời điểm hiện tượng xuất hiện trở lại, không mở tủ và không chạm vào đầu dây trong quá trình này
6. Ngừng sử dụng nhánh hoặc thiết bị vừa khoanh vùng được thay vì tiếp tục reset ELCB nhiều lần
7. Yêu cầu thợ điện thực hiện phép đo chuyên môn nếu chưa xác định được nguyên nhân, bao gồm đo dòng rò, kiểm tra điện trở cách điện, kiểm tra đường trung tính và tiếp địa, cũng như kiểm tra đặc tính tác động của thiết bị bảo vệ
Cách thử tuần tự giúp giảm số lượng giả thuyết nhưng không thay thế phép đo. Một thiết bị có thể chỉ tạo rò khi nóng hoặc khi bước vào một chế độ hoạt động cụ thể, nên việc nó chạy được vài phút trong lần thử đầu tiên chưa đủ để kết luận an toàn.
Đặc biệt, không nối tắt ELCB, không tháo dây tiếp địa và không tùy tiện đổi thiết bị 30 mA sang mức dòng dư lớn hơn chỉ để tránh hiện tượng nhảy. Những thao tác này có thể che dấu nguyên nhân thay vì loại bỏ nó.
Bản thân thiết bị bảo vệ có thể hư hỏng, nhưng không nên xem đây là giả thuyết đầu tiên chỉ vì ELCB nhảy nhiều lần. Nếu mỗi lần nhảy đều tương ứng với một thiết bị, một nhánh hoặc một điều kiện môi trường cụ thể, cần ưu tiên kiểm tra nguyên nhân phía sau ELCB.
Khả năng liên quan đến chính bộ bảo vệ tăng lên khi toàn bộ tải phía sau đã được cô lập đúng cách mà hiện tượng vẫn tồn tại, trong khi việc kiểm tra dây dẫn và cách điện không phát hiện dòng rò tương ứng. Các dấu hiệu cơ học bất thường, thiết bị quá nóng, cháy xém hoặc thao tác không ổn định cũng cần được đánh giá.
Ngoài hư hỏng, cấu hình hệ thống có thể không phù hợp với đặc tính tải. Một ELCB duy nhất bảo vệ quá nhiều mạch khiến dòng rò nền của nhiều thiết bị cùng tập trung tại một điểm. Trong các hệ thống có nhiều thiết bị điện tử hoặc yêu cầu chọn lọc giữa nhiều cấp bảo vệ, việc chia mạch và lựa chọn thiết bị phải dựa trên thiết kế điện cụ thể, không nên giải quyết bằng cách tự ý giảm độ nhạy bảo vệ.
Nút TEST chỉ giúp kiểm tra cơ cấu thử tích hợp của thiết bị theo thiết kế của nhà sản xuất. Việc nút TEST hoạt động không chứng minh toàn bộ dây dẫn và thiết bị phía sau đều không có lỗi, cũng không thay thế phép đo dòng rò hoặc điện trở cách điện.
Cần chuyển sang kiểm tra chuyên môn nếu ELCB không thể đóng lại sau khi các tải có thể tháo rời đã được ngắt, sự cố liên quan đến mạch điện cố định hoặc xuất hiện dấu hiệu bất thường như mùi khét, phát nhiệt, tia lửa, nước xâm nhập hay cảm giác tê điện khi chạm vào vỏ thiết bị.
Thợ điện có thể tách từng nhánh, đo dòng rò bằng thiết bị phù hợp, kiểm tra điện trở cách điện và xác định có đường hồi dòng sai qua trung tính hoặc tiếp địa hay không. Nếu thiết bị là RCBO, việc kiểm tra còn phải phân biệt nguyên nhân thuộc phần dòng dư với phần quá dòng.
Đây cũng là bước cần thiết khi ELCB bị nhảy không theo quy luật dù đã khoanh vùng các tải cắm rời. Những lỗi liên quan đến dây âm tường, mối nối, trung tính dùng chung hoặc cách điện suy giảm thường không thể xác định đáng tin cậy chỉ bằng cách bật và tắt thiết bị.
ELCB bị nhảy thường xuyên trước hết nên được xem là tín hiệu cần tìm nguyên nhân, không phải một sự bất tiện cần loại bỏ bằng cách tăng ngưỡng hoặc nối tắt bảo vệ. Các nhóm nguyên nhân thường gặp gồm rò điện ở thiết bị, dây dẫn hoặc điểm nối bị ẩm, dòng rò cộng dồn, lỗi đường trung tính và các xung phát sinh khi tải hoạt động; nếu thiết bị là RCBO, quá tải hoặc ngắn mạch cũng phải được xem xét.
Cách tiếp cận hiệu quả là xác định đúng loại bộ bảo vệ, ghi nhận thời điểm sự cố, cô lập từng mạch và từng thiết bị ở mức thao tác an toàn, sau đó dùng phép đo chuyên môn để xác nhận. Khi lỗi liên quan đến điện cố định, môi trường ẩm hoặc ELCB vẫn tiếp tục nhảy sau khi tải đã được cô lập, nên dừng việc tự thử và để thợ điện kiểm tra nguyên nhân trước khi cấp điện trở lại.
