RCBO voltage-independent và voltage-dependent khác nhau thế nào?

Sự khác biệt vì vậy chỉ bộc lộ rõ khi nguồn cấp cho mạch điều khiển suy giảm hoặc biến mất. Ở điện áp lưới bình thường, cả hai công nghệ đều có thể thực hiện chức năng bảo vệ theo đặc tính mà nhà sản xuất và tiêu chuẩn quy định; điều cần phân biệt là chúng lấy năng lượng ở đâu để biến tín hiệu dòng dư thành thao tác cắt.

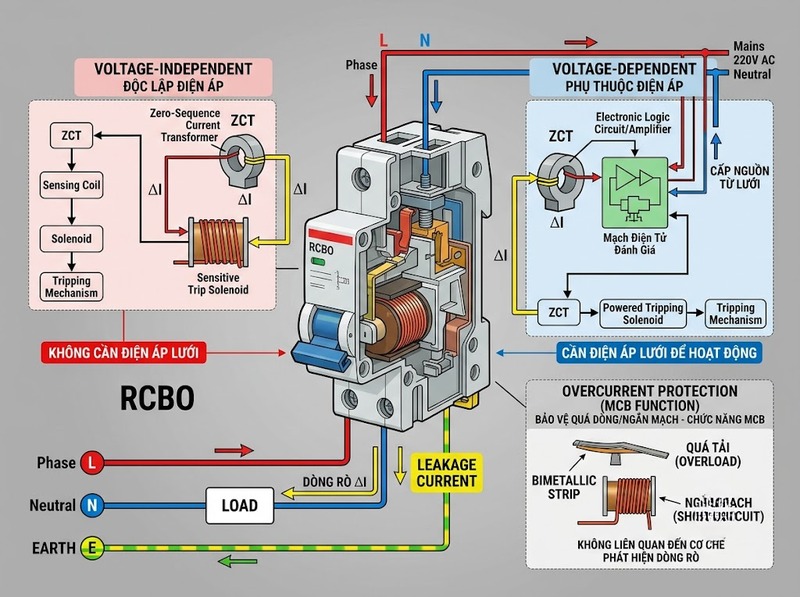

Khác biệt cốt lõi nằm ở nguồn năng lượng tác động

Theo thuật ngữ IEC, RCD/RCBO functionally independent of line voltage là thiết bị mà các chức năng phát hiện, đánh giá và ngắt không phụ thuộc điện áp lưới. Ngược lại, loại functionally dependent on line voltage có ít nhất một trong các chức năng đó phụ thuộc điện áp lưới. TCVN 6951-1:2007, dựa trên IEC 61009-1 phiên bản trước, cũng dùng cùng nguyên tắc định nghĩa cho RCBO.

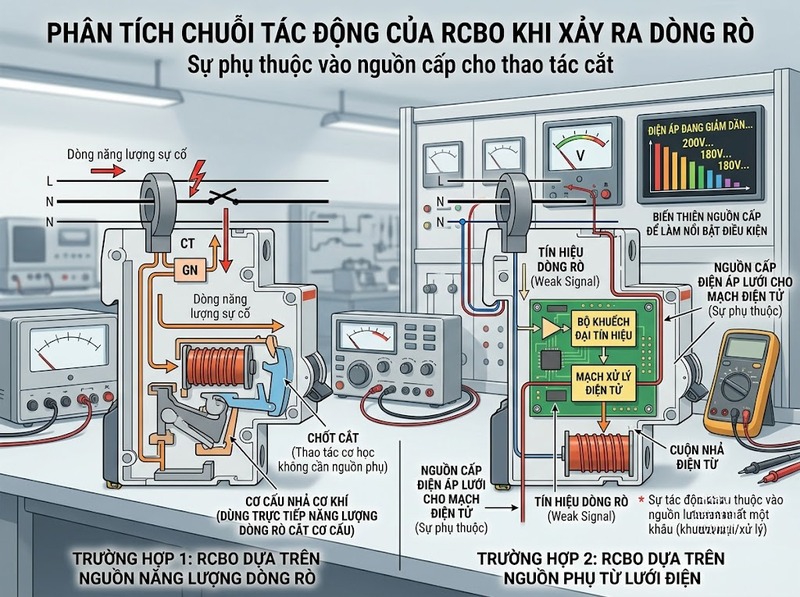

Với RCBO voltage-independent, năng lượng của chính dòng dư được biến đổi qua biến dòng tổng để kích hoạt cơ cấu nhả. Với RCBO voltage-dependent, biến dòng vẫn phát hiện sự mất cân bằng nhưng tín hiệu thường được đưa qua mạch điện tử; mạch này cần nguồn từ điện áp lưới hoặc nguồn phụ để đánh giá tín hiệu và/hoặc cấp năng lượng cho cơ cấu cắt. Đây là khác biệt về chuỗi năng lượng của chức năng bảo vệ dòng dư, không phải chỉ là khác biệt về tên linh kiện bên trong.

Điểm này cũng giải thích vì sao cách gọi “electromechanical = independent” và “electronic = dependent” thường đúng với nhiều thiết kế thương mại nhưng không nên được dùng như định nghĩa tiêu chuẩn. Tiêu chuẩn phân loại theo hành vi chức năng; cấu trúc điện tử hay điện cơ là phương án thiết kế để đạt hành vi đó.

RCBO voltage-independent tác động như thế nào?

Trong trạng thái bình thường, dòng đi qua dây pha và dòng trở về qua dây trung tính tạo tổng gần bằng 0 trong biến dòng tổng. Khi xuất hiện dòng rò xuống đất, tổng dòng không còn bằng 0; từ thông dư trong lõi tạo tín hiệu ở cuộn thứ cấp. Ở thiết kế voltage-independent điển hình, tín hiệu này tác động lên rơ-le từ nhạy hoặc cơ cấu nhả phân cực, giải phóng chốt cơ khí và mở tiếp điểm. Năng lượng cần cho thao tác bảo vệ dòng dư đến từ dòng sự cố chứ không cần bộ khuếch đại được nuôi bằng điện áp pha–trung tính.

Vì thế, “độc lập điện áp” không có nghĩa thiết bị sẽ tự cắt chỉ vì điện áp bằng 0. Nếu toàn bộ nguồn thực sự mất, không có dòng sự cố thì không có lý do để RCBO tác động. Ý nghĩa quan trọng là khi điện áp nuôi mạch điều khiển không còn nhưng một dòng dư nguy hiểm vẫn có thể hình thành, cơ cấu dòng dư vẫn có khả năng làm việc.

IEC 61009-2-1:2024 thể hiện nguyên tắc này bằng phân loại 4.1.1: RCBO phải hoạt động đúng khi xuất hiện dòng dư trong dải từ 1,1 lần điện áp làm việc danh định (U_e) xuống đến 0 V và với bất kỳ số lượng dây nguồn nào còn được nối; thiết bị không bắt buộc tự mở chỉ vì mất nguồn. Đây là cách tiếp cận “điều kiện cấp nguồn” của bộ tiêu chuẩn IEC 61009 phiên bản 2024.

RCBO voltage-dependent tác động như thế nào?

Ở RCBO voltage-dependent, biến dòng tổng vẫn là phần tử nhận biết sự mất cân bằng. Khác biệt nằm ở bước tiếp theo: tín hiệu được khuếch đại hoặc xử lý bằng mạch điện tử, sau đó mạch điều khiển cấp lệnh hoặc năng lượng cho cuộn nhả/rơ-le. Nếu điện áp cấp cho khối điện tử thấp hơn vùng mà thiết kế yêu cầu, khả năng phát hiện–đánh giá–ngắt theo dòng dư có thể không còn được bảo đảm.

Tuy nhiên, voltage-dependent không đồng nghĩa với “mất áp là chắc chắn mất bảo vệ và vẫn giữ tiếp điểm đóng”. Các RCBO phụ thuộc điện áp có nhiều hành vi được tiêu chuẩn hóa. Trong IEC 61009-2-2:2024, chẳng hạn, phân loại 4.1.2 cho RCBO có 2 hoặc 4 đường dòng điện yêu cầu hoạt động đúng với dòng dư từ 1,1 (U_e) xuống 85 V và không tự mở khi mất nguồn; các phân loại khác có thể dùng cực đất chức năng (FE) để duy trì một mức bảo vệ hoặc tự động mở khi điện áp giảm dưới ngưỡng (U_x).

Do đó, với một RCBO voltage-dependent cụ thể, câu hỏi đúng không chỉ là “nó có cần điện áp hay không?” mà còn là “cần điện áp ở giai đoạn nào, vùng điện áp hoạt động được bảo đảm là bao nhiêu, và thiết bị phản ứng thế nào khi nguồn đó mất?”. Datasheet và phân loại chứng nhận mới là căn cứ để trả lời.

Mất điện áp hoặc đứt trung tính ảnh hưởng ra sao?

Trường hợp làm lộ rõ nhất sự khác biệt là đứt dây trung tính phía nguồn nhưng dây pha vẫn còn khả năng gây điện giật so với đất. Khi đó, một RCBO voltage-dependent lấy nguồn điện tử từ pha–trung tính có thể không còn điện áp nuôi mạch điều khiển. Nếu sau đó có người chạm pha và tạo dòng đi xuống đất, thiết bị kiểu này chỉ bảo vệ được nếu thiết kế của nó có cơ chế phù hợp với tình trạng mất nguồn, chẳng hạn tự mở khi sụt áp hoặc có đường cấp chức năng khác.

RCBO voltage-independent không cần điện áp pha–trung tính để nuôi mạch đánh giá dòng dư. Khi dòng sự cố chạy từ pha qua người hoặc cách điện hỏng xuống đất, biến dòng tổng thấy phần dòng không trở về qua các dây đang đi xuyên lõi và có thể dùng chính năng lượng của dòng dư để nhả cơ cấu. Vì thế, nó duy trì chức năng dòng dư trong một lớp tình huống mà điện áp nuôi mạch điện tử không còn tồn tại.

Ngược lại, nếu nguồn phía trước đã được cô lập hoàn toàn và không còn điện áp nguy hiểm nào để tạo dòng qua người xuống đất, việc một RCBO independent không tự mở không phải là lỗi của cơ chế. “Voltage-independent” mô tả khả năng tác động khi có dòng dư mà không cần nguồn phụ, không phải chức năng undervoltage release.

Một ranh giới khác cần giữ rõ là bảo vệ quá dòng. Trong một RCBO, kênh quá tải/ngắn mạch có thể dùng bộ nhả nhiệt–từ trong khi kênh dòng dư lại là voltage-dependent. Datasheet thương mại có thể ghi riêng “trip unit technology: thermal-magnetic” và “residual current tripping technology: voltage dependent”, cho thấy hai chức năng phải được đánh giá riêng thay vì suy diễn rằng mất nguồn điện tử đồng nghĩa toàn bộ RCBO mất mọi cơ chế bảo vệ.

So sánh hai loại theo cơ chế và điều kiện tác động

Điểm quan trọng nhất trong bảng là hàng “tự mở khi mất điện áp”: độc lập điện áp không có nghĩa tự động cắt khi mất điện, còn phụ thuộc điện áp cũng không phải một nhóm có hành vi duy nhất. Hai khái niệm phải được đọc cùng điều kiện cấp nguồn và hành vi khi mất nguồn của model cụ thể.

Cách nhận biết đúng loại RCBO trên tài liệu kỹ thuật

Cách đáng tin cậy nhất là đọc datasheet hoặc tài liệu chứng nhận, tìm các trường như voltage independent / VI, voltage dependent / VD, residual current tripping technology, vùng điện áp làm việc của chức năng dòng dư, hành vi khi mất supply và sự hiện diện của functional earth (FE) nếu có. Với sản phẩm áp dụng IEC 61009 phiên bản mới, nên đọc cả phân loại theo “supply conditions” thay vì chỉ tìm hai nhãn VI/VD, vì IEC 61009-1:2024 đã sửa cấu trúc phân loại 4.1 theo điều kiện cấp nguồn.

Không nên dùng Type AC, A, F hoặc B để suy ra voltage-independent/dependent. Các Type này mô tả dạng dòng dư mà RCD có thể nhận biết. Tương tự, đường cong B, C, D thuộc đặc tính tác động quá dòng. Một RCBO có thể đồng thời là Type A, curve C và voltage-dependent; ba nhãn trả lời ba câu hỏi kỹ thuật khác nhau.

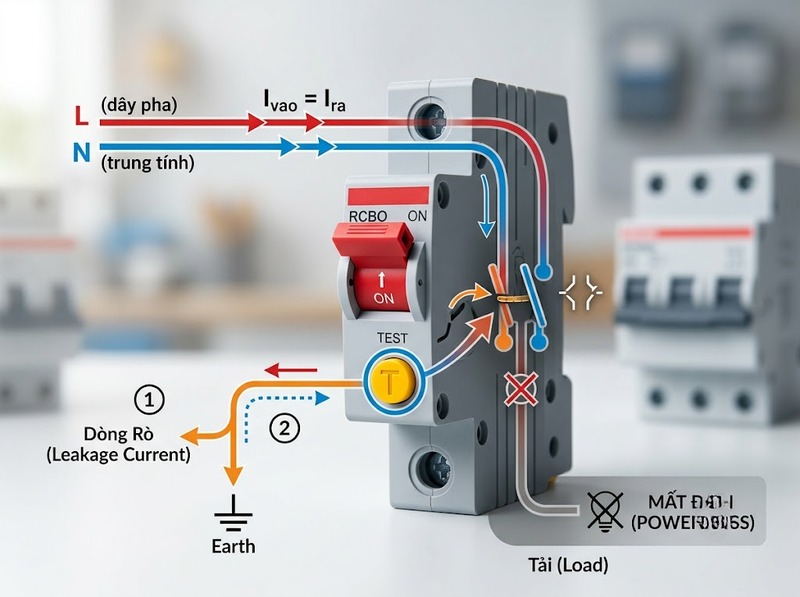

Cũng không nên thử nhận diện bằng cách cắt nguồn rồi nhấn nút TEST. Ở RCD voltage-independent, chức năng bảo vệ thật có thể không phụ thuộc điện áp lưới nhưng mạch nút thử vẫn thường cần điện áp để tạo dòng dư giả lập. Vì vậy, nút TEST không tác động khi mất nguồn không chứng minh rằng cơ cấu bảo vệ dòng dư là voltage-dependent.

Sự khác nhau giữa hai loại RCBO không nằm ở việc loại nào “có bảo vệ dòng dư” còn loại nào không; cả hai đều là RCBO. Khác biệt nằm ở nguồn năng lượng và điều kiện cấp nguồn cần thiết để chức năng dòng dư hoàn tất thao tác cắt. Voltage-independent duy trì chuỗi tác động mà không dựa vào điện áp lưới, còn voltage-dependent dựa vào điện áp ở ít nhất một khâu và có thể được thiết kế với nhiều cách xử lý khi nguồn suy giảm.

Vì vậy, khi đánh giá một model cụ thể, cần tách ba lớp thông tin: công nghệ tác động dòng dư VI/VD hoặc phân loại supply-condition tương đương; Type AC/A/F/B của dòng dư; và đặc tính quá dòng B/C/D cùng bộ nhả quá dòng. Tách đúng ba lớp này sẽ tránh phần lớn nhầm lẫn khi đọc thông số RCBO.
