Nút Test RCCB dùng để làm gì và kiểm tra thế nào?

Vì vậy, một RCCB nhảy khi nhấn TEST là tín hiệu cần thiết nhưng chưa đủ để kết luận toàn bộ đặc tính bảo vệ của thiết bị vẫn nằm trong giới hạn yêu cầu.

Nút Test trên RCCB dùng để làm gì?

RCCB hoạt động dựa trên việc so sánh dòng điện đi qua các dây dẫn mang dòng của mạch. Trong điều kiện bình thường, tổng dòng đi và dòng về gần như cân bằng. Khi xuất hiện dòng dư đi theo một đường khác, RCCB phát hiện độ mất cân bằng và kích hoạt cơ cấu cắt.

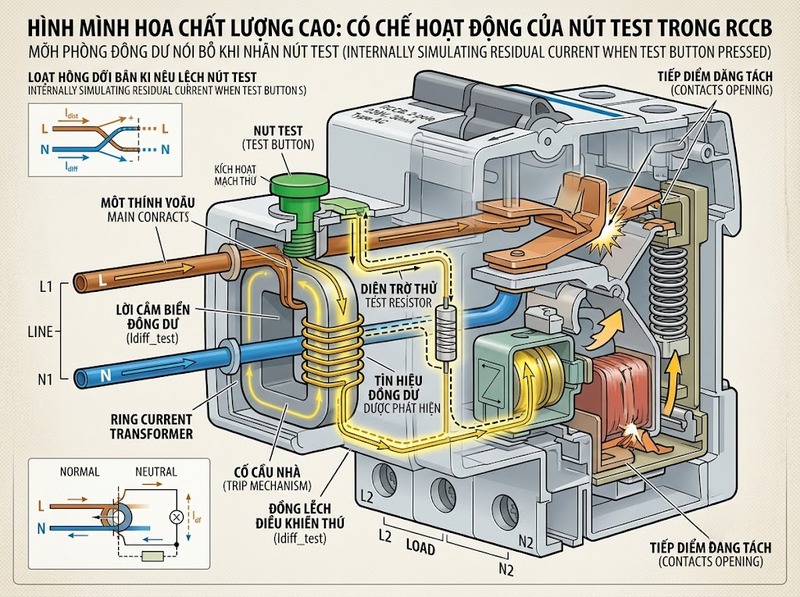

Nút TEST hoặc T tạo ra chính điều kiện mất cân bằng đó ngay bên trong RCCB. Khi nhấn nút, một mạch thử có điện trở tạo ra dòng điện đi theo đường không cân bằng qua bộ cảm biến dòng dư. RCCB sẽ xem tín hiệu này tương tự một tình trạng có dòng dư và phải tác động.

Nếu RCCB nhảy về trạng thái OFF khi nhấn TEST, phép thử cho thấy chuỗi chức năng gồm mạch tạo tín hiệu thử → bộ cảm biến → cơ cấu nhả → tiếp điểm cắt vẫn có khả năng hoạt động trong điều kiện kiểm tra nội bộ.

Mạch TEST thường sử dụng chính điện áp cấp cho RCCB. Vì thế, RCCB cần được cấp điện và ở trạng thái làm việc phù hợp thì phép thử mới có ý nghĩa. Cách bố trí mạch TEST có thể khác giữa các model, nên sơ đồ và hướng dẫn trên thiết bị luôn được ưu tiên.

Điểm quan trọng là nút TEST không tạo ra một sự cố rò điện thực tế qua hệ thống nối đất. Nó chủ động tạo một độ mất cân bằng bên trong thiết bị để kiểm tra chức năng tác động.

Cách kiểm tra RCCB bằng nút Test đúng trình tự

Việc nhấn nút TEST không cần tháo RCCB hoặc can thiệp vào dây dẫn. Tuy nhiên, thao tác sẽ làm mất điện các tải phía sau RCCB, vì vậy cần chủ động với những thiết bị không được phép mất nguồn đột ngột.

Có thể kiểm tra theo trình tự sau:

1. Xác định các tải do RCCB bảo vệ, tắt hoặc lưu trạng thái của thiết bị điện tử, máy tính hoặc thiết bị nhạy cảm nếu cần

2. Đảm bảo RCCB đang được cấp điện và cần gạt ở vị trí ON

3. Nhấn nút TEST trong thời gian ngắn

4. Quan sát RCCB, thiết bị đạt kiểm tra chức năng khi cơ cấu nhả hoạt động và cần gạt chuyển về trạng thái trip hoặc OFF

5. Kiểm tra mạch phía sau đã mất điện nếu cần xác nhận tiếp điểm thực sự đã cắt

6. Đưa RCCB trở lại trạng thái ON sau khi hoàn tất phép thử và đã xác nhận không có tình trạng bất thường

Không nên giữ nút TEST liên tục hoặc lặp lại thao tác nhiều lần để cố làm RCCB nhảy.

Nếu nhấn TEST mà RCCB không tác động, không nên mặc định rằng thiết bị vẫn bảo vệ bình thường. Cần kiểm tra điều kiện cấp nguồn, cách đấu nối theo yêu cầu của model và bản thân RCCB. Khi cần mở tủ điện hoặc đo trực tiếp trên phần mang điện, công việc nên được thực hiện bởi người có chuyên môn điện.

Nút Test cho biết gì về tình trạng RCCB?

Kết quả TEST đạt chứng minh một điều rất cụ thể: RCCB có khả năng phản ứng với tín hiệu dòng dư do mạch thử nội bộ tạo ra.

Điều đó hữu ích để phát hiện các trường hợp như cơ cấu nhả bị kẹt, bộ phận phát hiện không làm việc hoặc một phần chức năng cắt đã suy giảm. Tuy nhiên, nút TEST không phải phép hiệu chuẩn và không đo được chất lượng tác động của RCCB.

Một RCCB nhảy bình thường khi nhấn TEST vẫn chưa cho biết chính xác:

· Dòng tác động thực tế là bao nhiêu

· Thời gian từ khi xuất hiện dòng dư đến khi tiếp điểm cắt là bao lâu

· Dây PE hoặc hệ thống nối đất của công trình có liên tục và đạt yêu cầu hay không

· Điện trở cách điện của hệ thống có đạt yêu cầu hay không

· RCCB có đáp ứng đúng trong mọi dạng dòng dư mà thiết bị được thiết kế để phát hiện hay không

Do đó, không nên hiểu “nhấn TEST thấy nhảy” đồng nghĩa với “toàn bộ hệ thống chống điện giật đã được kiểm tra đạt”.

Nút TEST thích hợp cho kiểm tra chức năng định kỳ của người sử dụng. Khi nghiệm thu, bảo trì hoặc cần xác định RCCB có còn đáp ứng đúng đặc tính kỹ thuật, phải thực hiện phép đo định lượng.

Kiểm tra dòng và thời gian tác động bằng máy đo RCD

Thiết bị kiểm tra RCD/RCCB tạo một dòng dư có giá trị kiểm soát ở phía sau RCCB rồi ghi nhận phản ứng của thiết bị. Nhờ đó có thể kiểm tra hai thông số mà nút TEST không cung cấp: dòng tác động và thời gian tác động.

Kiểm tra dòng tác động

Một phép thử dạng ramp test tăng dần dòng dư cho đến khi RCCB nhảy. Giá trị tại thời điểm tác động được ghi lại và so sánh với dòng dư tác động định mức (IΔn) ghi trên RCCB.

Ví dụ, với RCCB có (IΔn = 30) mA, thiết bị không được tác động ở mức bằng hoặc thấp hơn 0,5 (IΔn) trong phép thử quy định, tức khoảng 15 mA. Đồng thời, RCCB phải tác động khi dòng thử đạt (IΔn), tức 30 mA.

Vì vậy, đối với RCCB 30 mA loại thông dụng, dòng tác động thực tế thường phải nằm trong vùng trên 15 mA đến không quá 30 mA theo điều kiện thử tiêu chuẩn tương ứng.

Kiểm tra thời gian tác động

Máy thử cũng có thể tạo dòng dư bằng một số lần (IΔn) rồi đo thời gian từ lúc dòng thử xuất hiện đến lúc RCCB cắt.

Phép đo này quan trọng vì RCCB có thể vẫn nhảy nhưng nhảy quá chậm. Trường hợp đó không thể phát hiện bằng mắt khi chỉ nhấn nút TEST.

Một số máy thử còn thực hiện phép đo ở các góc pha khác nhau để kiểm tra trường hợp tạo ra thời gian tác động bất lợi hơn. Khi sử dụng chế độ này, kết quả lớn hơn thường được dùng để đánh giá.

Việc kết nối thiết bị thử trực tiếp trong tủ điện hoặc thao tác trên phần có điện đòi hỏi quy trình an toàn và chuyên môn phù hợp. Người sử dụng thông thường không nên tự tháo nắp tủ hoặc tạo dòng rò bằng dây dẫn thủ công để thử RCCB.

Đánh giá kết quả kiểm tra RCCB theo ngưỡng tác động

Với RCCB loại tức thời thông dụng, các mức thử có thể được dùng để đánh giá theo quan hệ với dòng dư tác động định mức (IΔn).

Chẳng hạn, với RCCB 30 mA, phép thử 5 × (IΔn) tương ứng dòng thử 150 mA.

Các giá trị trên không được áp dụng máy móc cho mọi RCCB. Thiết bị loại S có thời gian trễ, RCCB có đặc tính riêng hoặc thiết bị thuộc một chế độ bảo vệ khác có giới hạn thời gian khác. Kết quả cuối cùng phải được đối chiếu với loại RCCB, thông số trên nhãn và yêu cầu áp dụng cho thiết bị cụ thể.

Cũng cần phân biệt giữa hai kiểu bất thường:

· Không nhảy ở dòng mà RCCB bắt buộc phải tác động cho thấy khả năng bảo vệ có vấn đề

· Nhảy ở dòng quá thấp cũng không phải kết quả tốt, vì thiết bị có thể gây cắt điện ngoài ý muốn trong quá trình sử dụng

Như vậy, đánh giá RCCB không chỉ hỏi “có nhảy hay không” mà phải xem nó bắt đầu nhảy ở dòng nào và mất bao lâu để cắt mạch.

Bao lâu nên Test RCCB và khi nào cần kiểm tra chuyên sâu?

Không nên áp dụng một chu kỳ duy nhất cho mọi RCCB. Tần suất nhấn nút TEST cần ưu tiên theo hướng dẫn in trên thiết bị, tài liệu của model và yêu cầu bảo trì áp dụng tại nơi lắp đặt. Một số thiết bị yêu cầu kiểm tra thường xuyên hơn khi làm việc trong môi trường có nhiệt độ, độ ẩm, bụi hoặc điều kiện vận hành khắc nghiệt.

Ngoài kiểm tra định kỳ, nên kiểm tra lại chức năng RCCB sau những tình huống có thể ảnh hưởng đến độ tin cậy của hệ thống, chẳng hạn sau khi lắp đặt hoặc đấu nối lại, sau thời gian dài không vận hành hoặc khi xuất hiện hiện tượng cắt điện bất thường.

Cần chuyển từ kiểm tra bằng nút TEST sang kiểm tra chuyên sâu khi:

· Nhấn TEST nhưng RCCB không nhảy

· RCCB đôi lúc TEST được, đôi lúc không

· RCCB TEST bình thường nhưng phép đo dòng hoặc thời gian tác động không đạt

· RCCB thường xuyên tự nhảy và chưa xác định được nguyên nhân dòng rò

· Thiết bị có dấu hiệu quá nhiệt, hư hỏng cơ khí hoặc cơ cấu đóng cắt hoạt động bất thường

· Cần nghiệm thu hoặc xác nhận định lượng khả năng bảo vệ của mạch

Nếu RCCB không tác động khi nhấn TEST, không nên bỏ qua lỗi hoặc tìm cách vô hiệu hóa thiết bị để tiếp tục sử dụng. Cần xác định nguyên nhân từ nguồn cấp, đấu nối hay chính RCCB và khắc phục trước khi coi mạch được bảo vệ bình thường.

Nút TEST của RCCB được dùng để mô phỏng dòng dư và kiểm tra chức năng phát hiện–cắt của thiết bị. Khi nhấn TEST, RCCB phải trip nếu điều kiện cấp nguồn và đấu nối phù hợp. Tuy nhiên, phép thử này không xác định chính xác dòng tác động, thời gian tác động hay chất lượng hệ thống nối đất.

Vì vậy, cách kiểm tra RCCB đầy đủ là kết hợp kiểm tra chức năng bằng nút TEST với phép đo bằng thiết bị chuyên dụng khi cần đánh giá định lượng. Một RCCB chỉ thực sự được xác nhận tốt về đặc tính tác động khi dòng và thời gian cắt đo được nằm trong giới hạn áp dụng cho đúng loại thiết bị.
