RCCB thuần túy không tích hợp bảo vệ quá dòng, nên không nên chẩn đoán nó theo logic của MCB. Với RCCB có dòng dư định mức IΔn = 30 mA, thiết bị có thể tác động trong vùng khoảng 15–30 mA; vì vậy một hệ thống có dòng rò nền đáng kể có thể nhảy trước khi dòng dư đạt đúng 30 mA.

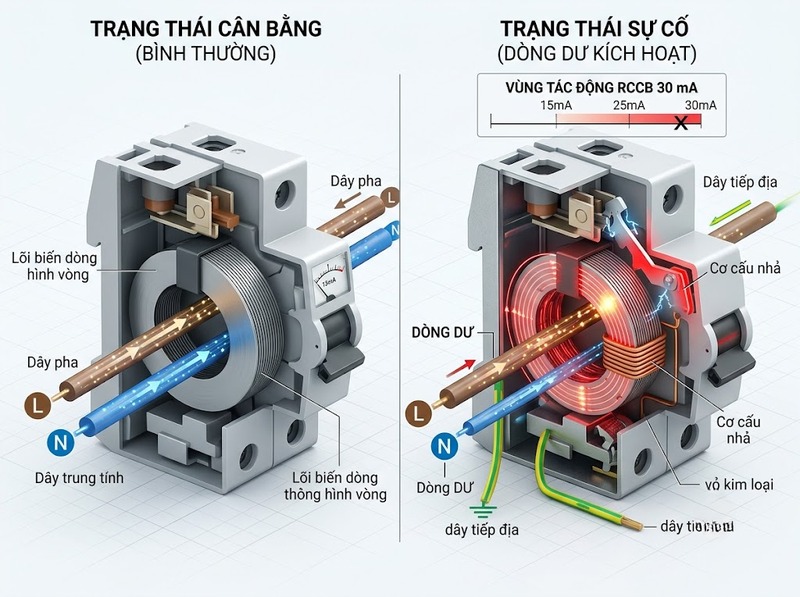

Bên trong RCCB, dây pha và dây trung tính của mạch được giám sát đồng thời. Khi hệ thống bình thường, dòng đi qua pha gần bằng dòng quay về qua trung tính nên tổng từ thông trong bộ biến dòng vi sai gần như triệt tiêu. Nếu một phần dòng điện thoát sang đất hoặc quay về bằng một đường khác, hai dòng không còn cân bằng. Phần chênh lệch đó chính là dòng dư mà RCCB dùng để quyết định tác động.
Vì cơ chế này, cùng một hiện tượng “nhảy aptomat” có thể mang ý nghĩa rất khác. MCB thường tác động do quá dòng hoặc ngắn mạch, còn RCCB thuần túy không tích hợp bảo vệ quá dòng. Nếu thiết bị trong tủ là RCBO thay vì RCCB, nó mới kết hợp cả bảo vệ dòng dư và quá dòng.
Ngưỡng in trên mặt RCCB là IΔn, không phải một điểm đóng cắt mà thiết bị chỉ được phép tác động đúng tại giá trị đó. Với loại 30 mA, vùng tác động có thể bắt đầu từ khoảng 15 mA. Do đó, khi RCCB nhảy thường xuyên, cần xem tổng dòng dư của cả mạch, điều kiện xuất hiện và đường dòng điện đang quay về thay vì chỉ tìm một “điểm rò 30 mA”.
Nguyên nhân cần ưu tiên loại trừ là suy giảm cách điện. Khi lớp cách điện của dây dẫn, điện trở gia nhiệt, động cơ, máy bơm hoặc một thiết bị điện bị ẩm hay hư hỏng, một phần dòng có thể rò sang vỏ kim loại, dây bảo vệ PE hoặc đất. Khi dòng này không trở về qua trung tính đi xuyên qua RCCB, thiết bị thấy mất cân bằng và ngắt nguồn.
Dấu hiệu hữu ích nhất là tính lặp lại theo một tải hoặc một điều kiện. Nếu RCCB chỉ nhảy khi bật bình nước nóng, máy giặt, máy bơm hoặc một thiết bị cụ thể, tải đó và dây cấp cho nó là vùng cần kiểm tra trước. Nếu hiện tượng tăng sau mưa, khi độ ẩm cao hoặc ở mạch ngoài trời, hộp nối, ổ cắm và thiết bị bị ẩm trở thành nghi vấn rõ ràng hơn. Nếu chỉ nhảy sau khi thiết bị gia nhiệt hoạt động một thời gian, cách điện có thể suy giảm khi nhiệt độ tăng chứ không nhất thiết lỗi ngay lúc vừa cấp điện.
Không nên khắc phục bằng cách tháo dây tiếp địa hoặc nối tắt RCCB. Dây PE tạo đường dẫn bảo vệ cho dòng sự cố; loại bỏ nó có thể làm vỏ kim loại duy trì điện áp nguy hiểm trong khi nguyên nhân rò vẫn tồn tại. Khi có dấu hiệu tê giật, mùi khét, nước vào thiết bị hoặc dây dẫn hư hỏng, cần ngừng sử dụng mạch liên quan thay vì tiếp tục đóng RCCB nhiều lần.
Không phải mọi lần RCCB tác động đều bắt nguồn từ một thiết bị có cách điện hỏng nặng. Nhiều thiết bị điện tử dùng bộ lọc EMI có tụ nối về đất, vì vậy chúng tạo ra một lượng dòng rò nhỏ ngay trong điều kiện vận hành bình thường. Khi nhiều máy tính, bộ nguồn chuyển mạch, UPS, thiết bị gia dụng điện tử hoặc dây cáp dài cùng nằm sau một RCCB, các dòng rò nhỏ này cộng lại và làm giảm khoảng dự phòng trước ngưỡng tác động.
Ở lưới 230 V, 50 Hz, các giá trị tham khảo có thể vào khoảng 2 mA cho một PC hoặc workstation, khoảng 1 mA cho máy in và khoảng 1,5 mA cho 100 m cáp do điện dung tự nhiên giữa cáp và đất. Đây chỉ là số liệu ước lượng để hiểu cơ chế cộng dồn; dòng rò thực tế phụ thuộc thiết bị, chiều dài cáp và cách lắp đặt.
Ngoài dòng rò liên tục, xung quá độ khi đóng cắt tải, khởi động động cơ, chuyển chế độ UPS, sét lan truyền hoặc thành phần hài tần số cao cũng có thể tạo ra dòng dư ngắn hạn và gây “nuisance tripping”. Điểm quan trọng là RCCB vẫn đang phản ứng với tín hiệu dòng dư mà nó nhìn thấy; vì thế không nên mặc định thiết bị “quá nhạy” trước khi đo dòng rò nền và kiểm tra tải gây ra sự kiện.
Nếu RCCB chỉ nhảy khi nhiều thiết bị hoạt động đồng thời nhưng từng thiết bị riêng lẻ không làm nhảy, dòng rò cộng dồn là giả thuyết đáng kiểm tra. Thợ điện có thể đo dòng rò từng nhánh bằng dụng cụ phù hợp thay vì suy đoán từ công suất tiêu thụ, vì công suất tải lớn không đồng nghĩa trực tiếp với dòng rò lớn.
RCCB yêu cầu các dòng làm việc của mạch được giám sát phải đi qua đúng các cực mà thiết bị theo dõi. Nếu dây trung tính của mạch bị dùng chung sai cách, bị trộn với trung tính của mạch khác hoặc có điểm nối N–PE ở phía sau RCCB, một phần dòng trở về có thể đi ngoài đường mà RCCB đo. Kết quả là thiết bị thấy dòng đi và dòng về không bằng nhau dù bản thân tải vẫn hoạt động.
Nhóm lỗi này thường đáng nghi khi RCCB bắt đầu nhảy sau sửa chữa, cải tạo tủ điện, bổ sung mạch mới hoặc thay thiết bị bảo vệ. Một dấu hiệu khác là RCCB nhảy khi bật một nhánh dù đã rút phần lớn thiết bị cắm trên nhánh đó. Lúc này, việc tiếp tục đổi RCCB chưa chắc giải quyết được vấn đề; cần kiểm tra sơ đồ trung tính, điểm nối N–PE và tính liên tục của hệ thống dây bằng dụng cụ đo phù hợp.
Do việc kiểm tra các điểm nối trong tủ điện có nguy cơ điện giật và hồ quang, người dùng không nên tháo nắp tủ hoặc tự chuyển dây trung tính để thử. Phần khoanh vùng ở mức đóng/ngắt các MCB nhánh có thể thực hiện nếu tủ điện nguyên vẹn và thao tác được thiết kế cho người sử dụng; các phép kiểm tra bên trong tủ nên giao cho thợ điện có chuyên môn.
Mục tiêu của kiểm tra ban đầu là xác định RCCB nhảy theo một thiết bị, một nhánh mạch hay vẫn nhảy khi tải đã được tách ra. Không cần mở tủ điện hoặc chạm vào đầu dây để thực hiện bước khoanh vùng cơ bản.
1. Ghi lại thời điểm RCCB nhảy và thiết bị vừa được bật, đặc biệt nếu sự cố liên quan đến mưa, độ ẩm, chu kỳ gia nhiệt, khởi động động cơ hoặc thời điểm nhiều thiết bị cùng hoạt động
2. Tắt và rút các thiết bị cắm điện ở phía sau RCCB trong phạm vi có thể thao tác an toàn, sau đó đóng lại RCCB một lần; nếu RCCB giữ được trạng thái ON, kết nối lại từng thiết bị để tìm tải làm sự cố xuất hiện
3. Nếu tủ có các MCB nhánh rõ ràng và không có dấu hiệu cháy, ẩm hoặc hư hỏng, có thể tắt các MCB nhánh rồi bật lại từng nhánh để khoanh vùng; không tháo mặt che tủ và không chạm vào dây dẫn
4. Khi một nhánh đã được xác định, tiếp tục tách các thiết bị trên nhánh đó; nếu nhánh vẫn làm RCCB nhảy khi không còn tải cắm ngoài, cần nghi ngờ dây cố định, hộp nối, thiết bị đấu cố định hoặc lỗi trung tính–tiếp địa
5. Dùng nút TEST trên RCCB theo hướng dẫn của nhà sản xuất khi nguồn cấp và điều kiện vận hành bình thường; nút TEST tạo tình huống dòng dư thử để kiểm tra khả năng tác động của thiết bị, nhưng không thay thế phép kiểm tra toàn bộ hệ thống dây
6. Nếu không khoanh vùng được bằng thao tác bên ngoài, thợ điện cần đo dòng rò từng nhánh, đo điện trở cách điện, kiểm tra điểm nối N–PE hoặc trung tính dùng chung và dùng thiết bị thử RCD để xác nhận dòng tác động cùng thời gian cắt
Không nên đóng RCCB lặp đi lặp lại nếu nó vừa nhảy ngay lập tức. Việc reset nhiều lần không loại bỏ dòng rò và có thể cấp điện trở lại cho một thiết bị hoặc đoạn dây đang có lỗi. Nếu RCCB chỉ giữ được khi một thiết bị hoặc một nhánh bị tách ra, nên để phần đó ngừng hoạt động cho đến khi xác định được nguyên nhân.
RCCB có thể hỏng, nhưng đây nên là kết luận sau khi đã loại trừ tải, dây dẫn và lỗi đấu nối. Nếu RCCB không giữ được trạng thái ON dù các tải và nhánh phía sau đã được cô lập ở mức an toàn, nguyên nhân có thể nằm ở dây cố định gần tủ, cấu hình trung tính, một đường rò chưa được tách hết hoặc chính RCCB. Cần đo kiểm trước khi thay thiết bị để tránh tình trạng thay RCCB mới nhưng sự cố vẫn lặp lại.
Nếu RCCB được cấp điện và lắp đặt đúng điều kiện mà nhấn TEST không làm thiết bị tác động, cần kiểm tra theo hướng dẫn kỹ thuật và thay RCCB khi xác định chức năng thử hoặc bảo vệ không hoạt động. Không nên mở RCCB để sửa bên trong.
Nên ngừng sử dụng và gọi thợ điện sớm khi RCCB nhảy ngay sau mỗi lần đóng, có mùi khét hoặc dấu cháy, tủ điện bị ẩm, có cảm giác tê giật ở vỏ thiết bị, một nhánh cố định gây nhảy dù đã rút tải, hoặc sự cố tái diễn mà không tìm được quy luật. Đây là những tình huống cần phép đo chứ không nên xử lý bằng cách tăng ngưỡng bảo vệ, tháo dây PE hoặc đấu tắt RCCB.
RCCB bị nhảy thường xuyên phần lớn xuất phát từ dòng dư mà thiết bị thực sự phát hiện: rò điện do suy giảm cách điện, dòng rò cộng dồn từ nhiều tải điện tử, xung nhiễu hoặc dòng trở về sai đường vì lỗi trung tính–tiếp địa. Cách xử lý hiệu quả là khoanh vùng theo tải và theo nhánh, sau đó dùng phép đo dòng rò, điện trở cách điện và thử RCD khi nguyên nhân chưa rõ. Với RCCB 30 mA, việc thiết bị có thể tác động từ khoảng 15 mA cũng cho thấy không nên chỉ tìm một lỗi lớn duy nhất. Nếu RCCB tiếp tục nhảy, có dấu hiệu điện giật, cháy hoặc ẩm trong tủ, cần giữ mạch lỗi ở trạng thái ngắt và để thợ điện kiểm tra thay vì cố đóng lại nhiều lần.
