Các thông số trên RCCB có ý nghĩa gì?

Vì vậy, khi đọc thông số RCCB, cần tách ba nhóm ý nghĩa. Nhóm thứ nhất cho biết thiết bị có thể làm việc với nguồn và dòng tải nào; nhóm thứ hai cho biết độ nhạy và dạng dòng dư mà thiết bị nhận biết; nhóm thứ ba mô tả khả năng đóng cắt hoặc chịu sự cố trong những điều kiện xác định. Đây cũng là lý do không thể nhìn một con số như 40 A, 30 mA hay 6 kA rồi coi chúng là cùng một loại “dòng cắt”.

Một giới hạn rất quan trọng là RCCB không tích hợp bảo vệ quá tải và ngắn mạch. Dòng định mức In cho biết khả năng mang dòng của thiết bị, nhưng không biến RCCB thành MCB hay RCBO. Trong mạch thực tế, bảo vệ quá dòng phải được đảm nhiệm bởi thiết bị phù hợp và được phối hợp đúng với RCCB.

Thông số In và IΔn trên RCCB khác nhau như thế nào?

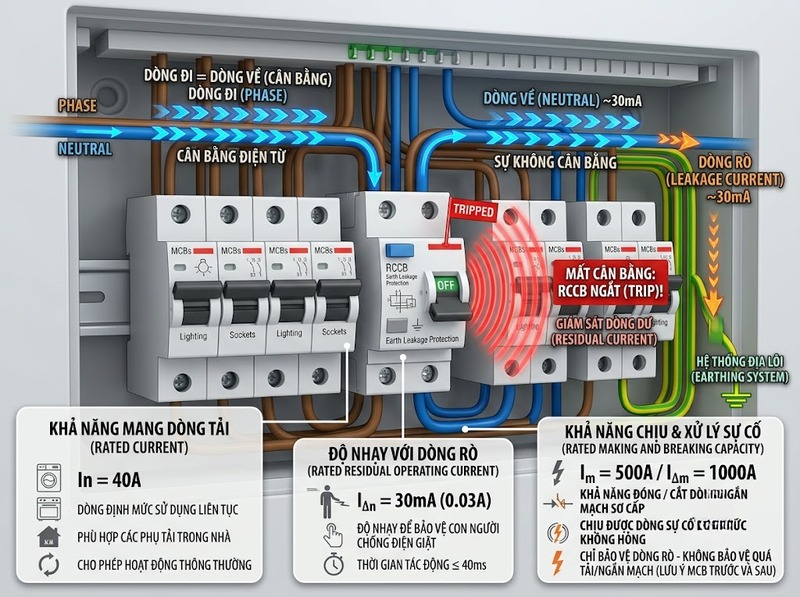

Đây là hai giá trị dễ bị nhầm nhất. Một RCCB có thể đồng thời ghi 40 A và 30 mA, nhưng hai con số trả lời hai câu hỏi hoàn toàn khác nhau: thiết bị mang được dòng tải bao nhiêu và thiết bị nhạy với dòng dư ở mức nào.

In – dòng điện định mức

In là dòng điện định mức của RCCB, đơn vị thường là ampere (A). Ví dụ In = 40 A có nghĩa RCCB được thiết kế để mang dòng điện định mức 40 A trong các điều kiện quy định của thiết bị.

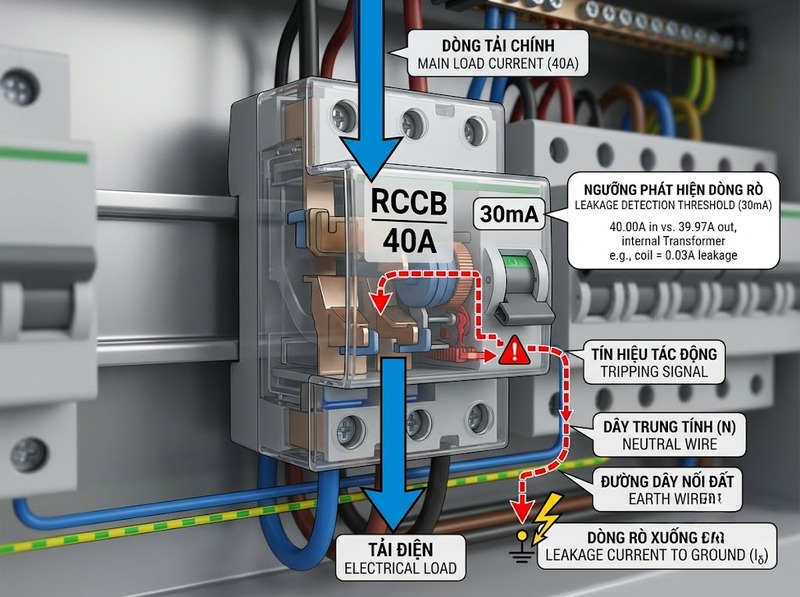

Điểm cần phân biệt là RCCB không có cơ cấu bảo vệ quá dòng tích hợp. Vì vậy, dòng tải vượt In không nên được hiểu là “RCCB chắc chắn sẽ nhảy ở 40 A” theo cách một MCB tác động khi quá tải. Để RCCB không bị quá tải, việc bảo vệ và phối hợp với thiết bị bảo vệ quá dòng ở phía nguồn phải bảo đảm RCCB làm việc trong giới hạn định mức.

IΔn – dòng điện dư tác động định mức

IΔn là dòng điện dư tác động định mức, thường được ghi bằng mA hoặc A. Các mức thường gặp trên sản phẩm dân dụng và công trình tương tự gồm 30 mA, 100 mA, 300 mA; dải cụ thể phụ thuộc model. Các dòng RCCB thương mại hiện nay có thể có nhiều mức nhạy từ 10 mA đến 500 mA tùy series.

Nếu nhãn ghi IΔn = 30 mA, đó là đặc tính độ nhạy dòng dư của RCCB, không phải dòng tải 30 mA. RCCB phát hiện phần chênh lệch giữa dòng đi và dòng về; khi dòng dư đạt điều kiện tác động theo đặc tính của thiết bị, RCCB ngắt mạch.

Cũng không nên hiểu 30 mA là một “điểm cắt tuyệt đối” mà mọi thiết bị luôn tác động đúng tại 30 mA. Với RCCB thông thường, đặc tính thử đặt vùng tác động giữa mức không tác động 0,5 × IΔn và mức phải tác động IΔn trong các điều kiện quy định; vì thế với IΔn = 30 mA, ngưỡng tác động trong phép thử tương ứng nằm trên 15 mA và không vượt quá 30 mA.

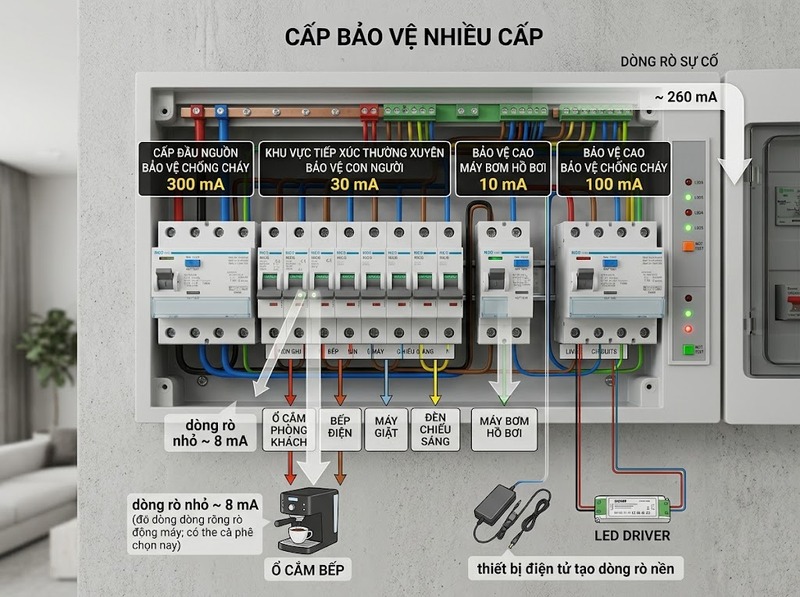

Về ý nghĩa ứng dụng, 30 mA thường được dùng ở cấp bảo vệ bổ sung chống điện giật. Các mức 100 mA hoặc 300 mA thường xuất hiện ở những cấp bảo vệ dòng dư khác, chẳng hạn bảo vệ sự cố, giảm nguy cơ cháy do dòng rò hoặc phối hợp chọn lọc; mục đích cụ thể vẫn phụ thuộc tiêu chuẩn áp dụng và thiết kế của hệ thống.

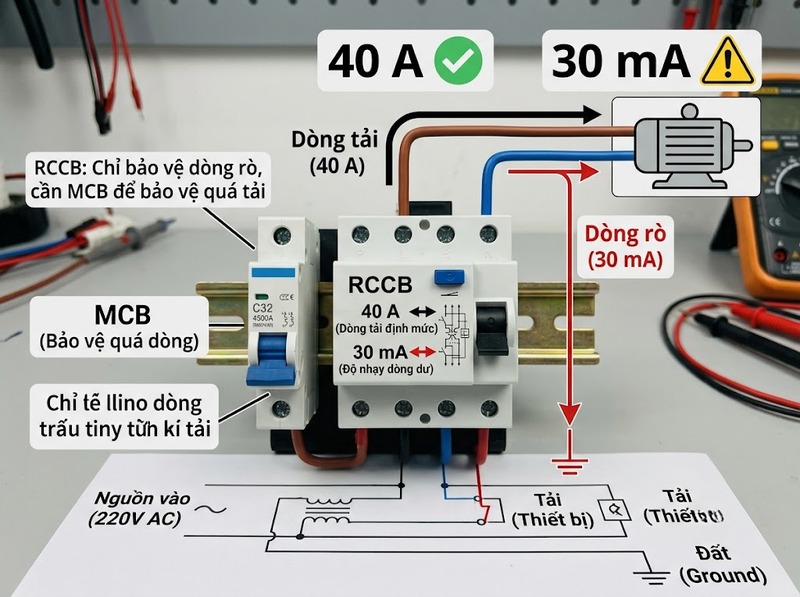

Do đó, với một RCCB ghi 40 A – 30 mA, 40 A là thông số mang dòng, còn 30 mA là thông số bảo vệ dòng dư. Hai giá trị phải được đọc song song, không thay thế cho nhau.

Un/Ue, Hz và 2P/4P cho biết điều kiện làm việc của RCCB

Ngoài dòng điện, mặt RCCB thường có điện áp, tần số và số cực. Nhóm thông số này cho biết điều kiện nguồn và cấu hình cực mà thiết bị được thiết kế để làm việc.

Un hoặc Ue là điện áp định mức/điện áp làm việc định mức, tùy cách ký hiệu của tiêu chuẩn và nhà sản xuất. Ví dụ, RCCB 2 cực thường gặp các sản phẩm dùng ở khoảng 230 V~, trong khi thiết bị 4 cực có thể dùng ở 400 V~. Đây là ví dụ phổ biến, không phải giá trị cố định cho mọi RCCB; phải đọc đúng nhãn của model cụ thể.

Giá trị 50 Hz, 60 Hz hoặc 50/60 Hz là tần số nguồn định mức. Dấu “~” đi kèm điện áp biểu thị nguồn xoay chiều. Tần số không phải thông số độ nhạy chống rò, mà là một phần của điều kiện làm việc điện của thiết bị.

Ký hiệu 2P và 4P nói về số cực được thiết bị đóng cắt. Với mạch một pha có trung tính, RCCB 2P thường đóng cắt pha và trung tính. Với hệ ba pha bốn dây, RCCB 4P thường xử lý ba pha và trung tính. Vì thế, 2P không nên được đọc đơn giản là “hai pha”, và 4P cũng không phải một cấp công suất cao hơn 2P.

Khi xem ba thông số này, câu hỏi đúng là: RCCB này có đúng điện áp, tần số và cấu hình cực của hệ thống không? Chỉ sau đó mới xét tới In, IΔn và loại dòng dư.

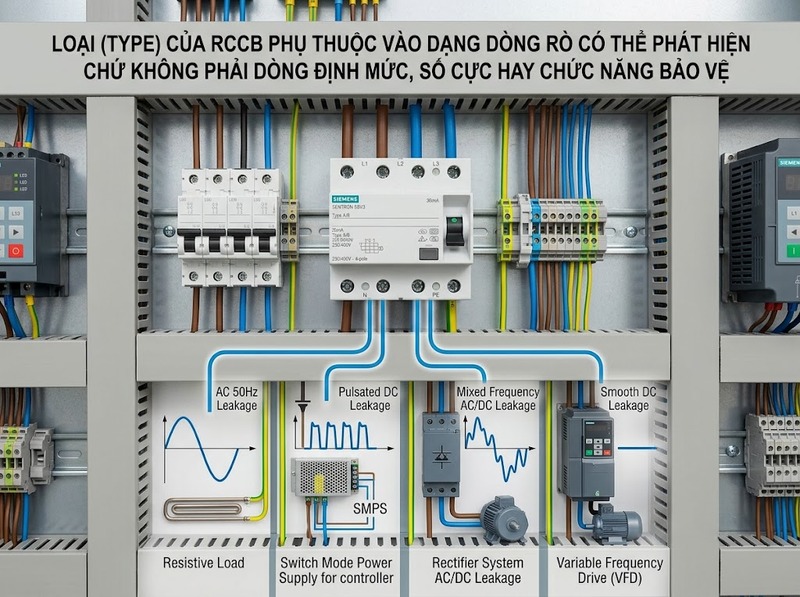

Type AC, A, F, B trên RCCB có ý nghĩa gì?

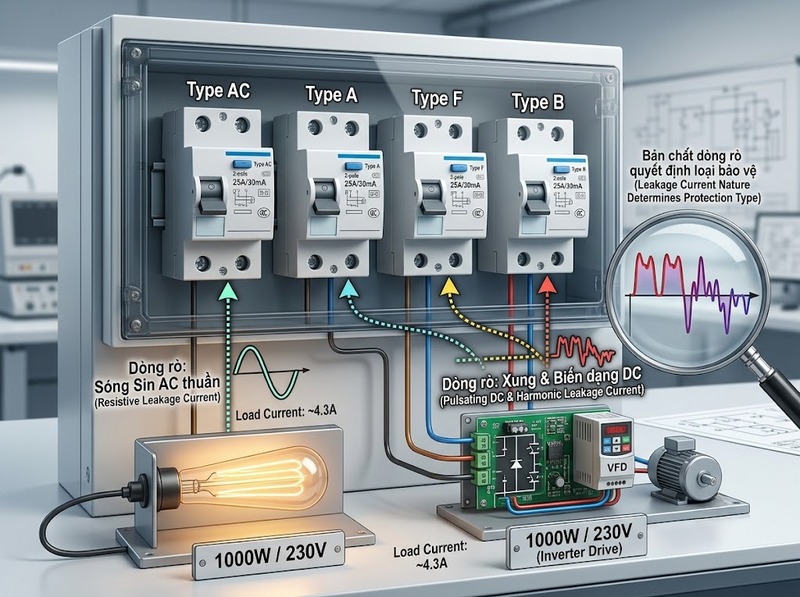

Chữ Type AC, Type A, Type F hoặc Type B không phải bảng xếp hạng chất lượng. Đây là cách phân loại theo dạng dòng điện dư mà RCD được thiết kế để nhận biết. Điều này quan trọng vì tải điện tử, bộ chỉnh lưu và biến tần có thể tạo dòng rò không còn là sóng sin AC thuần.

Vì vậy, Type A không có nghĩa là “hạng A tốt hơn hạng B”, cũng không thể chọn type chỉ theo tên chữ cái. Ký hiệu này trả lời một câu hỏi kỹ thuật khác: dạng dòng rò nào có thể xuất hiện từ tải và RCCB có được thiết kế để phát hiện dạng đó hay không?

Trên thực tế, không phải mọi dòng RCCB đều có đủ AC, A, F và B. Một model có thể chỉ tồn tại ở một vài type, nên cần đọc đúng biểu tượng hoặc chữ in trên thiết bị thay vì suy từ màu sắc hay hình dáng.

Im, IΔm, Inc, IΔc và số kA trên RCCB nên hiểu ra sao?

Một số RCCB có thêm các giá trị liên quan đến đóng cắt và ngắn mạch, đôi khi thể hiện bằng số ampere hoặc kA. Đây là nhóm dễ bị nhầm với “khả năng cắt ngắn mạch” của MCB.

Im và IΔm – khả năng đóng cắt được ấn định

Im là khả năng đóng và cắt định mức đối với dòng điện dự kiến trong các điều kiện quy định. IΔm là khả năng đóng và cắt định mức đối với dòng điện dư dự kiến. Hai giá trị mô tả khả năng của RCCB khi đóng, mang trong thời gian quy định và cắt dòng theo điều kiện thử tương ứng.

Chúng không phải là IΔn. Một RCCB có IΔn 30 mA vẫn có thể có IΔm ở mức hàng trăm ampere hoặc cao hơn, bởi một thông số nói về độ nhạy tác động, còn thông số kia nói về khả năng đóng/cắt trong điều kiện sự cố được quy định.

Inc và IΔc – dòng ngắn mạch có điều kiện

Inc là dòng ngắn mạch có điều kiện định mức; IΔc là dòng ngắn mạch dư có điều kiện định mức. Từ khóa quan trọng ở đây là “có điều kiện”: giá trị này được xác lập khi RCCB được bảo vệ bởi thiết bị bảo vệ ngắn mạch phù hợp mà sự phối hợp đáp ứng điều kiện quy định.

Vì vậy, nếu thấy một con số như 6 kA hoặc 10 kA trên RCCB, không nên lập tức kết luận RCCB tự có chức năng cắt ngắn mạch như MCB 6 kA hay 10 kA. Các sản phẩm thực tế có thể công bố Inc ở những mức như 6 kA hoặc 10 kA, nhưng phải đọc cùng ký hiệu và điều kiện phối hợp với thiết bị bảo vệ ngắn mạch.

Đây cũng là ranh giới quan trọng của thông số RCCB: khả năng chịu sự cố có điều kiện không đồng nghĩa với bảo vệ quá dòng tích hợp.

Ký hiệu S, nút TEST và sơ đồ trên mặt RCCB dùng để làm gì?

Ngoài các trị số điện, mặt RCCB có thể chứa ký hiệu chức năng để người dùng nhận biết đặc tính thời gian, kiểm tra cơ cấu và đầu cực.

Ký hiệu S thường chỉ loại selective – RCCB có đặc tính trễ có chủ đích để hỗ trợ phối hợp chọn lọc với thiết bị dòng dư ở phía hạ lưu. Chữ S không phải viết tắt của “sensitive” và cũng không có nghĩa RCCB nhạy hơn. Ý nghĩa của nó liên quan đến thời gian tác động và tính chọn lọc.

Nút T hoặc TEST tạo điều kiện thử nội bộ để kiểm tra RCCB có thể tác động cơ cấu cắt hay không. Khi thử theo hướng dẫn của nhà sản xuất trong điều kiện cấp nguồn phù hợp, thiết bị phải tác động. Tuy nhiên, nút TEST là kiểm tra chức năng, không phải phép đo hiệu chuẩn chính xác giá trị IΔn, thời gian cắt hay toàn bộ chất lượng hệ thống tiếp địa.

Sơ đồ nhỏ in trên mặt hoặc cạnh thiết bị cho biết bố trí cực, đường dẫn mạch và thường cả mạch thử. Ký hiệu N dùng để nhận biết cực trung tính khi nhà sản xuất quy định. Sơ đồ này hữu ích để nhận dạng thiết bị, nhưng việc đấu nối vẫn phải theo tài liệu của đúng model và yêu cầu kỹ thuật của hệ thống.

Nếu thấy IEC 61008-1 trên nhãn hoặc tài liệu kỹ thuật, đó là thông tin về tiêu chuẩn sản phẩm áp dụng cho RCCB không tích hợp bảo vệ quá dòng, không phải một trị số bảo vệ như In hay IΔn. Phiên bản quốc tế hiện hành là IEC 61008-1:2024.

Cách đọc nhanh một RCCB 2P 40A 30mA 230V 50Hz Type A

Giả sử trên một RCCB có chuỗi thông tin 2P – 40 A – 30 mA – 230 V~ – 50 Hz – Type A. Có thể giải mã theo thứ tự sau:

1. 2P: Thiết bị có hai cực đóng cắt, thường dùng cho cấu hình pha và trung tính của mạch một pha

2. 40 A: In = 40 A, tức dòng điện định mức của RCCB

3. 30 mA: IΔn = 30 mA, tức dòng điện dư tác động định mức/độ nhạy dòng dư

4. 230 V~ – 50 Hz: Điều kiện điện áp và tần số định mức của nguồn

5. Type A: RCCB được thiết kế để nhận biết dòng dư AC hình sin và dòng DC đập mạch thuộc phạm vi Type A

Những tổ hợp 2P/4P, dòng định mức từ vài chục ampere và độ nhạy 30 mA hoặc 300 mA đều xuất hiện trên các dòng RCCB thương mại; vì vậy phải đọc toàn bộ tổ hợp thay vì chỉ nhìn một con số.

Nếu trên cùng thiết bị có thêm S, TEST, Inc/IΔc hoặc một trị số kA, tiếp tục đọc theo đúng ký hiệu đi kèm thay vì gộp chúng vào 40 A hoặc 30 mA.

Cách đọc hiệu quả nhất là luôn đặt năm câu hỏi: thiết bị có bao nhiêu cực, làm việc ở nguồn nào, mang dòng định mức bao nhiêu, nhạy với dòng dư ở mức nào, và nhận biết loại dòng dư nào. Sau đó mới xem các thông số đóng cắt, ngắn mạch có điều kiện và ký hiệu chức năng bổ sung.

Các thông số trên RCCB không phải là một nhóm con số cùng chức năng. In nói về dòng điện định mức; IΔn nói về độ nhạy dòng dư; Un/Ue, Hz và 2P/4P mô tả điều kiện nguồn và cấu hình cực; Type AC/A/F/B mô tả dạng dòng dư có thể nhận biết; còn Im, IΔm, Inc, IΔc, S và TEST cung cấp thêm thông tin về đóng cắt, chịu sự cố, chọn lọc và kiểm tra chức năng.

Khi đọc nhãn, quan trọng nhất là không đánh đồng 40 A với 30 mA, và không coi một trị số kA trên RCCB là bằng chứng rằng thiết bị đã có bảo vệ ngắn mạch tích hợp. Đọc đúng ký hiệu đi cùng con số sẽ cho biết chính xác RCCB đang mô tả khả năng nào.
