Khi nào cần thay RCCB mới?

Điểm quan trọng là phân biệt RCCB bị hỏng với RCCB đang ngắt đúng vì hệ thống thực sự có dòng rò. Một RCCB thường xuyên nhảy chưa chắc cần thay; ngược lại, một RCCB vẫn đóng điện bình thường cũng chưa đủ chứng minh rằng khả năng bảo vệ của nó còn đạt yêu cầu.

Nút TEST giúp kiểm tra nhanh cơ cấu tác động nhưng không đo chính xác ngưỡng dòng điện dư hoặc thời gian cắt. Vì vậy, khi có dấu hiệu bất thường, việc xác định khi nào thay RCCB cần kết hợp kiểm tra TEST, tình trạng vật lý và phép đo bằng thiết bị chuyên dụng.

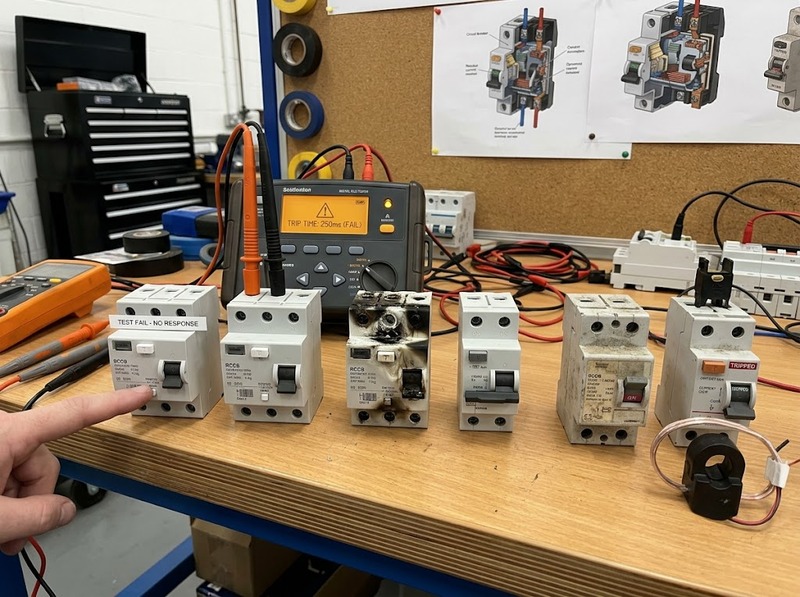

Bốn trường hợp cho thấy RCCB cần được thay mới

Có thể quy việc quyết định thay RCCB về bốn nhóm tình trạng chính:

Ngược lại, hai hiện tượng thường bị hiểu nhầm là dấu hiệu bắt buộc phải thay gồm RCCB thường xuyên tác động và RCCB đã sử dụng nhiều năm. Hai trường hợp này cần kiểm tra nguyên nhân trước khi kết luận.

RCCB đang ngắt đúng vì dây dẫn bị suy giảm cách điện, thiết bị điện bị rò hoặc môi trường ẩm không trở thành RCCB hỏng chỉ vì nó tác động nhiều lần. Thay một RCCB còn tốt trong trường hợp đó không giải quyết được nguồn gây dòng rò.

Nút TEST không làm RCCB ngắt là dấu hiệu phải kiểm tra ngay

Khi nhấn nút TEST trong điều kiện thiết bị được cấp nguồn đúng, mạch thử bên trong tạo ra sự mất cân bằng dòng điện tương tự một tình trạng dòng điện dư. RCCB bình thường phải nhận biết sự mất cân bằng này và chuyển sang trạng thái ngắt.

Nếu nhấn TEST mà RCCB vẫn giữ trạng thái ON, không nên tiếp tục coi thiết bị là đã được xác nhận an toàn. Tuy nhiên, kết quả này cũng chưa đủ để kết luận ngay rằng toàn bộ RCCB đã hỏng.

Mạch TEST phụ thuộc vào cách đấu dây và điều kiện điện áp của thiết bị. Nguồn không đúng, mất dây trung tính ở vị trí liên quan, đấu nối sai hoặc một số lỗi của hệ thống có thể khiến nút TEST không hoạt động như dự kiến. Vì vậy, cách xử lý hợp lý là:

1. Không mở tủ điện hoặc tự tháo dây để kiểm tra nếu không có chuyên môn

2. Xem thiết bị không đạt kiểm tra TEST là một cảnh báo cần xử lý

3. Yêu cầu kiểm tra nguồn cấp và đấu nối của RCCB

4. Nếu điều kiện bên ngoài đều đúng nhưng TEST vẫn không làm thiết bị ngắt, thay RCCB

Nút TEST cũng có một giới hạn quan trọng: nó chủ yếu xác nhận cơ cấu có thể tác động, chứ không chứng minh chính xác RCCB sẽ ngắt ở dòng điện dư bao nhiêu miliampe hoặc mất bao nhiêu mili giây để cắt mạch.

Do đó, RCCB vượt qua kiểm tra TEST vẫn có thể cần thay nếu phép đo chuyên dụng cho thấy đặc tính tác động đã lệch khỏi giới hạn kỹ thuật.

RCCB nhảy liên tục hoặc không giữ trạng thái ON chưa chắc đã hỏng

RCCB tác động khi tổng dòng điện đi qua các dây dẫn mà nó giám sát không còn cân bằng. Phần chênh lệch có thể đang đi qua đất, vỏ thiết bị hoặc một đường dẫn ngoài đường trở về bình thường.

Vì vậy, hiện tượng RCCB nhảy nhiều lần có thể xuất phát từ:

· Thiết bị điện có dòng rò

· Dây dẫn hoặc thiết bị bị suy giảm cách điện

· Nước hoặc độ ẩm xâm nhập

· Nhiều thiết bị cùng tạo dòng rò nhỏ khiến tổng dòng rò tăng lên

· Dây trung tính và dây bảo vệ bị nối với nhau không đúng vị trí

· Lỗi đấu nối trong mạch điện

Trong các trường hợp này, RCCB có thể đang thực hiện đúng chức năng. Thay RCCB mới mà không xử lý lỗi hệ thống có thể khiến thiết bị mới tiếp tục tác động giống thiết bị cũ.

Người sử dụng có thể ngắt các thiết bị cắm qua ổ cắm khỏi mạch rồi quan sát hiện tượng, nhưng không nên tháo dây trong tủ điện để thử. Nếu RCCB hoạt động ổn định sau khi một thiết bị được rút ra, thiết bị đó hoặc nhánh liên quan cần được kiểm tra trước.

Nếu tất cả tải có thể tách an toàn đã được loại trừ mà RCCB vẫn không thể giữ trạng thái ON, cần kiểm tra mạch cố định, cách điện, đấu nối và bản thân RCCB bằng thiết bị đo.

Chỉ khi các nguyên nhân bên ngoài đã được loại trừ mà RCCB vẫn tự ngắt, không chốt được cơ cấu hoặc hoạt động không ổn định thì lỗi bên trong RCCB mới trở thành nguyên nhân có khả năng cao và việc thay mới có cơ sở kỹ thuật.

Dấu cháy, biến màu, mùi khét hoặc kẹt cơ cấu là lý do thay thiết bị

Không phải mọi hư hỏng RCCB đều biểu hiện qua nút TEST. Các tác động nhiệt và cơ học có thể làm giảm khả năng đóng cắt ngay cả khi thiết bị chưa mất điện hoàn toàn.

Các dấu hiệu cần đặc biệt chú ý gồm:

· Vỏ thiết bị bị biến màu do nhiệt

· Nhựa bị chảy, cong hoặc giòn

· Có vết cháy hoặc mùi khét

· Đầu cực có dấu hiệu quá nhiệt

· Vỏ bị nứt hoặc hư hỏng cơ học

· Nước, hơi ẩm hoặc ăn mòn đã xâm nhập vào thiết bị

· Cần gạt lỏng, kẹt hoặc chuyển động khác thường

· Nút TEST bị hỏng cơ học

Quá nhiệt ở RCCB không phải lúc nào cũng xuất phát từ lỗi bên trong thiết bị. Một đầu nối lỏng hoặc bề mặt tiếp xúc có điện trở cao có thể sinh nhiệt tại đầu cực. Khi đó, chỉ thay RCCB mà không sửa dây dẫn, đầu nối hoặc nguyên nhân làm tiếp xúc kém có thể khiến thiết bị mới tiếp tục quá nhiệt.

Nếu nhiệt đã làm biến dạng vỏ, ảnh hưởng đầu cực hoặc gây hư hại đến chính RCCB, thiết bị nên được thay sau khi nguyên nhân gốc đã được xử lý.

RCCB là thiết bị bảo vệ an toàn và cơ cấu bên trong không phải bộ phận dành cho người dùng sửa chữa. Không nên mở vỏ để làm sạch tiếp điểm, chỉnh cơ cấu trip hoặc cố khôi phục một RCCB đã bị cháy, nóng chảy hay ăn mòn.

Kết quả đo dòng tác động và thời gian cắt là căn cứ rõ nhất để quyết định thay

Kiểm tra bằng máy đo chuyên dụng tạo ra dòng điện dư có kiểm soát và ghi nhận phản ứng thực tế của RCCB. Đây là cách xác định chính xác hơn nhiều so với chỉ nhấn TEST.

Hai thông số chính cần kiểm tra là:

Ngưỡng tác động: RCCB có bắt đầu ngắt trong vùng dòng điện dư mà thiết kế yêu cầu hay không

Thời gian tác động: Từ khi xuất hiện dòng điện dư đến khi RCCB thực sự cắt mạch mất bao lâu

Ví dụ với RCCB loại thường, không có chức năng trì hoãn, có dòng điện dư định mức IΔn = 30 mA, phép kiểm tra với dòng dư hình sin có thể đối chiếu các mốc sau:

Các giới hạn trên không được áp dụng máy móc cho mọi RCCB. Thiết bị có đặc tính trì hoãn, đặc tính chọn lọc hoặc cấu tạo khác phải được đánh giá theo đúng loại và thông số của chính thiết bị.

Giá trị 30 mA cũng không có nghĩa RCCB bắt buộc phải tác động chính xác tại 30,0 mA. Phép thử phải đánh giá toàn bộ vùng hoạt động và đặc tính thời gian tương ứng.

Nếu RCCB liên tục cho kết quả nằm ngoài giới hạn cho phép sau khi đã xác nhận thiết bị được đấu nối đúng và phép đo được thực hiện đúng điều kiện, thiết bị cần được thay.

Điều này cũng giải thích tại sao một RCCB vẫn ngắt khi nhấn TEST chưa chắc đã đủ tốt. Cơ cấu có thể chuyển trạng thái khi thử nội bộ nhưng thời gian tác động hoặc độ nhạy thực tế đã không còn đáp ứng yêu cầu.

Không có một mốc số năm cố định để thay mọi RCCB

Không thể xác định chính xác khi nào thay RCCB chỉ bằng một quy tắc như “5 năm thay một lần” hoặc “10 năm thay một lần” cho tất cả thiết bị.

Tuổi thọ thực tế phụ thuộc vào nhiều yếu tố như số lần đóng cắt, nhiệt độ của tủ điện, độ ẩm, bụi bẩn, chất lượng đầu nối, mức độ chịu xung điện, tình trạng tải và việc thiết bị có được kiểm tra định kỳ hay không. Các dòng RCCB khác nhau cũng có độ bền cơ và độ bền điện khác nhau.

Vì vậy, thời gian sử dụng nên được xem là yếu tố làm tăng nhu cầu kiểm tra, không phải bằng chứng độc lập rằng RCCB đã hỏng.

Một RCCB đã sử dụng lâu nhưng không có dấu hiệu nhiệt hoặc cơ học bất thường, nút TEST hoạt động và kết quả đo chuyên dụng vẫn đạt yêu cầu không nhất thiết phải thay chỉ vì tuổi thiết bị.

Ngược lại, RCCB mới lắp vẫn cần thay nếu bị hư hỏng, không đạt phép thử hoặc đã chịu tác động khiến đặc tính bảo vệ không còn được xác nhận.

Cách quản lý phù hợp là kiểm tra TEST theo chu kỳ quy định cho thiết bị, quan sát tình trạng tủ điện và thực hiện kiểm tra chuyên dụng trong các đợt kiểm tra hệ thống. Nếu nhà sản xuất hoặc kế hoạch bảo trì của công trình quy định một thời hạn cụ thể thì thời hạn đó cần được tuân thủ.

RCCB cần thay mới khi có bằng chứng cho thấy chức năng bảo vệ hoặc độ an toàn cơ học của thiết bị không còn đạt yêu cầu. Những căn cứ mạnh nhất là TEST không hoạt động sau khi đã loại trừ lỗi nguồn và đấu nối, kết quả đo dòng tác động hoặc thời gian cắt không đạt, thiết bị bị cháy hoặc quá nhiệt, và cơ cấu không còn đóng cắt ổn định sau khi các lỗi bên ngoài đã được loại trừ.

RCCB nhảy thường xuyên không đồng nghĩa với RCCB hỏng, vì nó có thể đang phản ứng đúng với dòng rò trong hệ thống. Tương tự, số năm sử dụng không phải một mốc thay thế chung cho mọi thiết bị.

Người sử dụng có thể thực hiện kiểm tra bằng nút TEST theo hướng dẫn của thiết bị. Khi TEST thất bại, RCCB có dấu hiệu cháy nóng, không thể reset hoặc liên tục hoạt động bất thường, phần đo kiểm và thay thế nên được thực hiện bởi người có chuyên môn để đồng thời xác định và xử lý nguyên nhân trong hệ thống điện.
