MCCB và cầu chì khác nhau như thế nào?

Sự khác nhau về cơ chế kéo theo các trade-off quan trọng. MCCB phù hợp khi cần tái lập mạch sau khi đã xử lý nguyên nhân sự cố, cần chỉnh định bảo vệ hoặc cần tín hiệu trạng thái và tích hợp giám sát. Cầu chì có cấu trúc bảo vệ đơn giản và, với loại giới hạn dòng phù hợp, có thể hạn chế rất mạnh đỉnh dòng cũng như năng lượng I²t đi qua khi ngắn mạch lớn. Vì vậy, câu hỏi đúng không phải là “thiết bị nào tốt hơn”, mà là “đặc tính của thiết bị nào phù hợp với mức dòng sự cố, tải và yêu cầu vận hành của mạch hơn”.

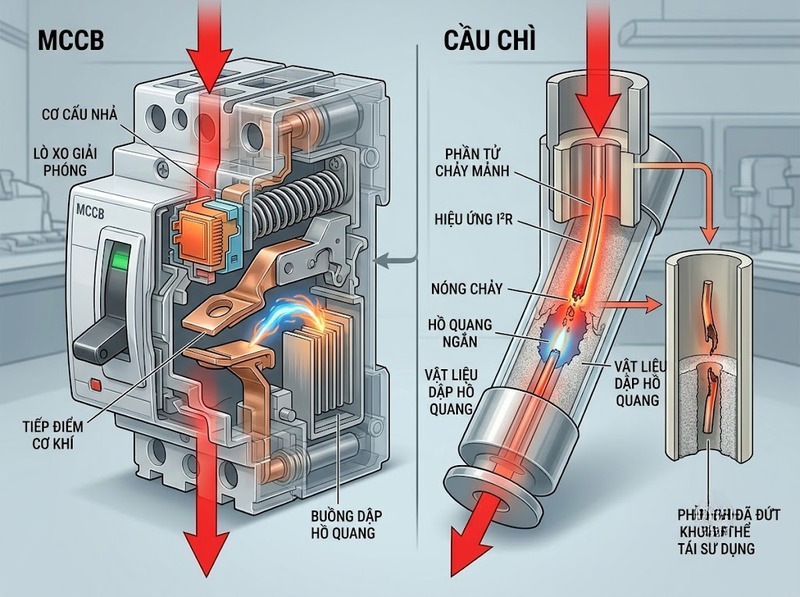

Cơ chế bảo vệ quá dòng của MCCB và cầu chì khác nhau ở đâu?

Khác biệt cốt lõi nằm ở cách phát hiện và loại bỏ quá dòng. Điều này quyết định gần như toàn bộ khác biệt về khả năng chỉnh định, tái sử dụng, phối hợp bảo vệ và hành vi khi xảy ra ngắn mạch.

MCCB: bộ nhả tác động cơ cấu mở tiếp điểm

Ở MCCB dùng bộ nhả nhiệt-từ, phần tử nhiệt phản ứng với quá tải kéo dài còn phần tử từ phản ứng với dòng ngắn mạch lớn. Ở MCCB điện tử, dòng điện được đo và xử lý theo các ngưỡng cùng thời gian trễ đã định trước. Khi điều kiện tác động được thỏa mãn, bộ nhả giải phóng cơ cấu khóa, các tiếp điểm tách ra và mạch được ngắt.

Cơ chế này cho phép MCCB vừa là thiết bị bảo vệ vừa là thiết bị đóng cắt có thể tái lập. Tuy nhiên, không phải MCCB nào cũng có cùng mức linh hoạt. Có model có ngưỡng cố định, có model chỉ chỉnh được một phần, và có model điện tử cho phép chỉnh nhiều ngưỡng hoặc thời gian trễ. Ở một số dòng MCCB điện tử, ngưỡng bảo vệ dài hạn có thể được chỉnh trong khoảng xấp xỉ 0,4–1,0 lần dòng định mức của bộ bảo vệ; dải thực tế vẫn phải lấy theo model cụ thể.

Cầu chì: phần tử chảy nóng chảy để ngắt mạch

Cầu chì dựa trực tiếp vào hiệu ứng nhiệt của dòng điện. Công suất nhiệt Joule trên phần tử chảy có thể biểu diễn theo quan hệ P = I²R; vì vậy khi dòng tăng, tốc độ tích lũy nhiệt tăng rất mạnh. Khi nhiệt độ đạt mức thiết kế, phần tử chảy nóng chảy; quá trình hồ quang sau đó được dập để dòng điện về không và mạch trở thành hở.

Cầu chì vì thế không có “cơ cấu reset” như MCCB. Sau khi tác động, phần tử chảy đã thay đổi vật lý và phải được thay đúng loại, đúng dòng định mức, điện áp và khả năng cắt. Đổi sang cầu chì có đặc tuyến khác dù cùng số ampe có thể làm thay đổi đáng kể thời gian tác động và mức năng lượng đi qua.

So sánh bảo vệ quá tải và ngắn mạch

Quá tải và ngắn mạch đều là quá dòng, nhưng mức dòng và khoảng thời gian tồn tại rất khác nhau. Vì vậy, so sánh MCCB và cầu chì cần tách hai vùng làm việc này thay vì dùng một kết luận chung.

Khi xảy ra quá tải

Với quá tải, mục tiêu thường không phải cắt tức thời mà là cho phép các quá dòng ngắn, hợp lệ trong vận hành đi qua trong khi vẫn ngắt được quá tải kéo dài có nguy cơ làm nóng cáp hoặc thiết bị. MCCB có chức năng bảo vệ quá tải sẽ dùng phần tử nhiệt hoặc thuật toán long-time để tạo đặc tuyến thời gian nghịch: dòng càng vượt ngưỡng nhiều, thời gian tác động càng ngắn.

Cầu chì bảo vệ toàn dải cũng có đặc tuyến thời gian-dòng điện theo nguyên lý tương tự về mặt kết quả: quá dòng nhỏ có thể tồn tại lâu hơn, còn dòng lớn làm phần tử chảy nóng lên nhanh hơn. Tuy nhiên, không phải mọi cầu chì đều được thiết kế để đảm nhiệm đầy đủ vùng quá tải; một số loại tập trung vào vùng ngắn mạch và cần thiết bị khác đảm nhiệm bảo vệ quá tải. Tương tự, cũng có cấu hình MCCB chỉ đảm nhiệm một phần chức năng bảo vệ. Vì vậy, tên gọi thiết bị không đủ để xác nhận chức năng; phải kiểm tra đặc tuyến và chức năng bảo vệ thực tế.

Khi xảy ra ngắn mạch lớn

Ở vùng ngắn mạch, yêu cầu chuyển sang cắt rất nhanh và chịu được ứng suất điện động, nhiệt do dòng sự cố tạo ra. MCCB có chức năng tức thời sẽ tác động khi dòng vượt ngưỡng ngắn mạch; MCCB điện tử còn có thể có vùng ngắn mạch có trễ để phục vụ phối hợp chọn lọc.

Cầu chì giới hạn dòng có một lợi thế đặc biệt khi dòng sự cố rất lớn: phần tử chảy có thể tác động đủ sớm để đỉnh dòng thực tế thấp hơn đỉnh dòng ngắn mạch tiềm năng nếu mạch không được hạn chế. Hiệu quả này được đánh giá bằng dòng đỉnh cho qua và I²t, tức đại lượng biểu diễn tác động nhiệt tích lũy của dòng theo thời gian. I²t càng thấp trong cùng điều kiện so sánh thì ứng suất nhiệt do dòng xuyên qua đối với thiết bị phía sau càng nhỏ.

Điều đó không có nghĩa cầu chì luôn nhanh hơn MCCB. Một MCCB có đặc tuyến tức thời phù hợp có thể cắt rất nhanh, và một số MCCB cũng có thiết kế giới hạn dòng. Ngược lại, một cầu chì được chọn để chịu dòng khởi động hoặc có đặc tuyến trễ sẽ không hành xử giống cầu chì tác động nhanh. So sánh tốc độ chỉ có ý nghĩa khi đặt hai đường cong thời gian-dòng điện hoặc dữ liệu I²t trong cùng điều kiện dòng sự cố.

Khả năng cắt và tốc độ tác động không phải cùng một thông số

Khả năng cắt trả lời câu hỏi: thiết bị có thể ngắt an toàn một mức dòng ngắn mạch nhất định hay không. Tốc độ tác động trả lời câu hỏi khác: trong bao lâu thiết bị bắt đầu và hoàn tất quá trình cắt ở một mức dòng cụ thể. Hai đại lượng liên quan đến cùng sự cố nhưng không thể dùng thay cho nhau.

Với MCCB, các thông số như Icu và Ics được dùng để biểu thị khả năng cắt ngắn mạch ở điện áp xác định. Với cầu chì, nhà sản xuất công bố rated breaking capacity theo loại và điện áp. Nguyên tắc tối thiểu là khả năng cắt danh định của thiết bị phải không nhỏ hơn dòng ngắn mạch dự kiến tại điểm lắp đặt, xét đúng điện áp và điều kiện áp dụng.

Một thiết bị có rating kA cao không mặc nhiên có đường cong tác động nhanh hơn hoặc I²t thấp hơn thiết bị khác. Ngược lại, một cầu chì có khả năng giới hạn dòng tốt vẫn phải có breaking capacity phù hợp với dòng sự cố dự kiến. Vì vậy, khi bảo vệ ngắn mạch cần kiểm tra ít nhất ba lớp thông tin riêng biệt: khả năng cắt, đặc tuyến thời gian-dòng điện và dữ liệu giới hạn dòng/I²t khi có yêu cầu bảo vệ thiết bị nhạy với năng lượng sự cố.

MCCB linh hoạt hơn về chỉnh định, cầu chì dựa nhiều vào đặc tuyến cố định

Ưu thế vận hành đáng kể của MCCB là khả năng điều chỉnh trên các phiên bản được thiết kế cho mục đích này. Tùy bộ nhả, người vận hành có thể đặt ngưỡng quá tải, ngưỡng ngắn mạch hoặc thời gian trễ để đường cong bảo vệ phù hợp hơn với tải và thiết bị phía dưới. Khả năng trì hoãn có kiểm soát ở một vùng dòng cũng hỗ trợ tính chọn lọc: thiết bị gần điểm sự cố được tạo cơ hội cắt trước, giảm phạm vi mất điện.

Cầu chì không cho phép xoay núm để thay đổi đặc tuyến tại hiện trường. Đặc tuyến của nó được quyết định bởi thiết kế phần tử chảy và rating của cầu chì. Muốn thay đổi hành vi bảo vệ, phải chọn cầu chì khác có rating hoặc đặc tính khác. Điểm này làm cầu chì kém linh hoạt hơn khi tải thường xuyên thay đổi, nhưng đồng thời làm cấu hình bảo vệ ít phụ thuộc vào thao tác chỉnh định sau khi đã chọn đúng thiết bị.

Không nên suy ra rằng cầu chì không thể phối hợp chọn lọc. Hai cấp cầu chì vẫn có thể được phối hợp bằng đường cong thời gian-dòng điện và dữ liệu I²t; cầu chì cũng có thể được phối hợp với MCCB. Khác biệt nằm ở phương pháp: MCCB có thể tạo thêm “độ tự do” bằng ngưỡng và thời gian trễ chỉnh được, còn cầu chì chủ yếu đạt phối hợp bằng việc chọn đúng đặc tuyến và rating từ đầu.

Khác biệt khi vận hành và khôi phục sau sự cố

Sau một lần tác động, MCCB thường cho phép reset và đóng lại, trong khi cầu chì phải thay phần tử chảy. Đây là khác biệt rõ nhất trong vận hành, nhưng không nên hiểu “reset được” là “có thể đóng lại ngay”.

Trước khi tái đóng MCCB, cần xác định nguyên nhân quá dòng đã được loại bỏ và đánh giá tình trạng thiết bị nếu nó vừa cắt một sự cố ngắn mạch lớn. Quá trình cắt tạo hồ quang và ứng suất cơ-nhiệt lên tiếp điểm, buồng dập hồ quang và cơ cấu. Sau sự cố nghiêm trọng, yêu cầu kiểm tra hoặc thay thế phải dựa trên hướng dẫn của thiết bị và mức sự cố thực tế, không chỉ dựa vào việc tay gạt có thể reset.

Với cầu chì, phần tử đã tác động phải được thay mới; nếu thay đúng chủng loại thì đặc tuyến bảo vệ được khôi phục theo thiết kế. Rủi ro vận hành xuất hiện khi người thay chọn sai dòng định mức, điện áp, khả năng cắt hoặc đặc tuyến. Hai cầu chì cùng ghi một giá trị dòng không nhất thiết tương đương về khả năng giới hạn năng lượng và hành vi quá tải.

MCCB còn có lợi thế về tín hiệu trạng thái và tích hợp trên các phiên bản hỗ trợ: tiếp điểm phụ, báo trip, điều khiển từ xa hoặc truyền thông có thể giúp hệ thống biết thiết bị đã cắt vì lý do gì và ở đâu. Cầu chì muốn đạt mức giám sát tương tự thường cần thêm chỉ thị hoặc thiết bị giám sát bên ngoài. Giá trị của khác biệt này tăng lên ở hệ thống cần khôi phục nhanh hoặc giám sát tập trung.

Ý nghĩa thực tế khi lựa chọn MCCB hoặc cầu chì

Lựa chọn nên bắt đầu từ yêu cầu của mạch chứ không bắt đầu từ tên thiết bị. Nếu hệ thống cần chỉnh định bảo vệ theo tải, cần phối hợp có thời gian trễ, cần đóng cắt lại sau khi xử lý sự cố hoặc cần tín hiệu và tích hợp giám sát, MCCB thường cho nhiều khả năng cấu hình hơn. Nếu ưu tiên cấu trúc bảo vệ đơn giản và cần hạn chế mạnh đỉnh dòng cùng I²t ở vùng ngắn mạch lớn, cầu chì giới hạn dòng phù hợp có thể tạo lợi thế rõ rệt.

Có thể tóm tắt khác biệt theo các tiêu chí chính:

Không nên thay MCCB bằng cầu chì, hoặc ngược lại, chỉ vì chúng có cùng dòng định mức. Tối thiểu phải đối chiếu điện áp làm việc, dòng tải, dòng ngắn mạch dự kiến, khả năng cắt, đặc tuyến tác động, mức I²t/giới hạn dòng khi cần, yêu cầu chọn lọc và cách khôi phục hệ thống sau sự cố. Hai thiết bị có thể cùng “đủ ampe” nhưng tạo ra hành vi bảo vệ hoàn toàn khác nhau.

MCCB và cầu chì đều là giải pháp bảo vệ quá dòng hiệu quả khi được chọn đúng, nhưng chúng tối ưu cho những yêu cầu khác nhau. MCCB dùng bộ nhả và cơ cấu đóng cắt nên nổi bật ở khả năng chỉnh định, tái lập và tích hợp vận hành; cầu chì dùng phần tử chảy nên đơn giản và có thể rất mạnh về giới hạn dòng, I²t ở loại phù hợp. Khi so sánh, cần tách rõ quá tải với ngắn mạch, phân biệt khả năng cắt với tốc độ tác động và kiểm tra đặc tuyến thực tế. Không có lựa chọn “tốt hơn” tuyệt đối nếu chưa biết dòng sự cố dự kiến, yêu cầu phối hợp và mục tiêu vận hành của mạch.
