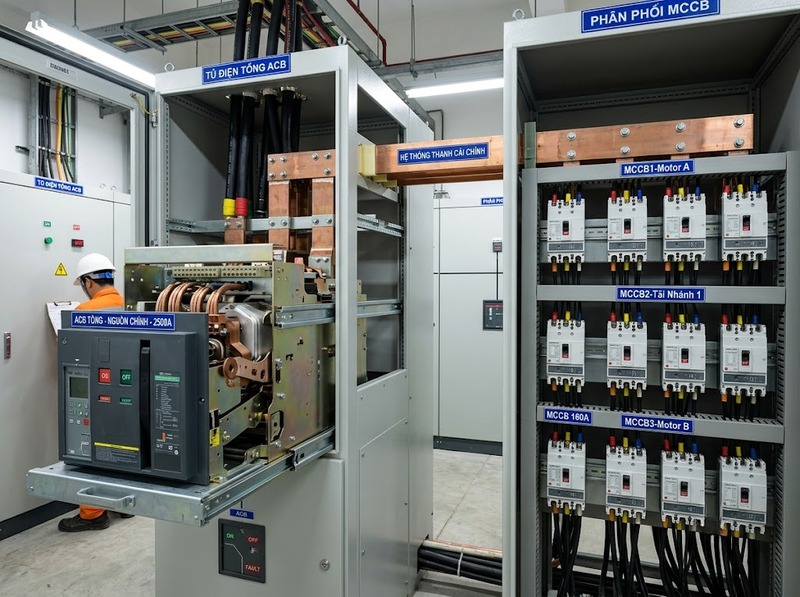

MCCB và ACB khác nhau như thế nào?

Điểm khác biệt quan trọng không nằm ở một ngưỡng dòng điện cố định. Dải sản phẩm thực tế có sự chồng lấn: MCCB hiện có những dòng từ khoảng 16 A đến 3.200 A, trong khi ACB có thể bắt đầu ở khoảng 400–630 A và đạt 6.300 A tùy dòng sản phẩm. Vì vậy, không thể kết luận rằng “dưới một mức ampere dùng MCCB, trên mức đó bắt buộc dùng ACB”.

Khi lựa chọn giữa MCCB và ACB, cần xét đồng thời dòng định mức, dòng ngắn mạch dự kiến, Icu/Ics, khả năng chịu dòng ngắn hạn Icw, yêu cầu chọn lọc bảo vệ, kiểu lắp đặt, nhu cầu bảo trì và vai trò của máy cắt trong hệ thống.

MCCB và ACB khác nhau ở những điểm chính nào?

Có thể tóm tắt sự khác nhau giữa hai loại máy cắt như sau:

Bảng trên mô tả xu hướng thiết kế và ứng dụng, không phải ranh giới tuyệt đối. Một MCCB công suất lớn có thể đảm nhiệm vị trí mà trước đây thường dùng ACB, trong khi một ACB cỡ nhỏ vẫn có thể được chọn vì yêu cầu vận hành, tính chọn lọc hoặc bảo trì.

Khác nhau về kết cấu và cơ chế đóng cắt

MCCB được chế tạo thành một khối tương đối kín với thân bằng vật liệu cách điện đúc. Tiếp điểm, cơ cấu truyền động, bộ bảo vệ và hệ thống dập hồ quang được bố trí trong thân máy. Thiết kế này giúp giảm kích thước và thuận lợi khi lắp nhiều feeder trong tủ phân phối.

ACB có kết cấu lớn và dễ tiếp cận hơn. Thiết bị thường sử dụng cơ cấu tích năng bằng lò xo để đóng nhanh tiếp điểm, đồng thời có buồng dập hồ quang chuyên dụng. Các phiên bản drawout có thể đưa máy cắt từ vị trí vận hành sang test, disconnected hoặc tháo khỏi chassis mà không phải tháo toàn bộ hệ thống thanh cái.

Tên gọi “air circuit breaker” cũng dễ gây một hiểu nhầm: không nên hiểu rằng chỉ ACB mới dập hồ quang trong không khí. MCCB cũng hình thành hồ quang khi ngắt dòng và sử dụng hệ thống chia, kéo dài và làm nguội hồ quang bên trong vỏ máy. Khác biệt chính nằm ở kiến trúc thiết bị và cách tổ chức quá trình đóng cắt, không đơn giản là “ACB dùng không khí còn MCCB không dùng không khí”.

Về thực tế vận hành, kết cấu kín của MCCB tạo lợi thế về độ gọn và mật độ lắp đặt. Ngược lại, cấu trúc ACB phù hợp hơn khi máy cắt là phần tử quan trọng của tủ điện chính và cần kiểm tra, thay thế hoặc bảo dưỡng với thời gian dừng hệ thống ngắn.

Khác nhau về dòng định mức và khả năng ngắn mạch

Dòng định mức thường là khác biệt dễ nhận thấy nhất nhưng cũng dễ bị đơn giản hóa nhất. Một số dòng MCCB hiện nay bao phủ từ 16–630 A, trong khi các dòng MCCB khung lớn có thể mở rộng đến 3.200 A. Các dòng ACB phổ biến có thể bao phủ từ khoảng 630 A đến 6.300 A; một số sản phẩm bắt đầu từ 400 A.

Do đó, vùng 630–1.600 A và thậm chí cao hơn có thể xuất hiện cả MCCB lẫn ACB. Trong vùng chồng lấn này, lựa chọn không nên dựa riêng vào In.

Khả năng cắt ngắn mạch cũng không tạo ra một quy tắc “ACB luôn mạnh hơn”. Ví dụ, các MCCB hiện đại có phiên bản đạt Icu khoảng 150–200 kA ở 415 V, trong khi một số ACB cũng có các cấp Icu đến khoảng 150 kA. Giá trị thực tế phụ thuộc model, điện áp làm việc và phiên bản khả năng cắt.

Ba thông số cần tách biệt là:

· Icu: Khả năng cắt ngắn mạch cực hạn của máy cắt

· Ics: Khả năng cắt ngắn mạch làm việc, phản ánh khả năng tiếp tục phục vụ sau trình tự thử tương ứng

· Icw: Dòng chịu đựng ngắn hạn định mức trong một thời gian xác định, đặc biệt quan trọng khi thiết kế trì hoãn cắt để đạt tính chọn lọc

Chính Icw mới là một trong những thông số giúp giải thích vì sao ACB thường được ưu tiên ở đầu nguồn. Một ACB có thể chịu dòng sự cố trong khoảng thời gian ngắn, cho phép máy cắt phía dưới cắt trước nếu sự cố nằm ở nhánh tải. Ở một số ACB hiện hành, Icw 1 giây có thể đạt khoảng 42–85 kA tùy frame và cấp khả năng cắt.

Ngược lại, MCCB Category A không được thiết kế với intentional short-time delay phục vụ chọn lọc ngắn mạch và không yêu cầu giá trị Icw. Tuy nhiên, điều này không có nghĩa mọi MCCB đều thuộc Category A hoặc MCCB không thể tạo chọn lọc; phải kiểm tra đúng dữ liệu của từng thiết bị và bảng phối hợp bảo vệ.

Khác nhau về bảo vệ và tính chọn lọc

MCCB có phạm vi bộ bảo vệ khá rộng. Các dòng cơ bản có thể dùng trip unit nhiệt-từ, trong đó phần nhiệt xử lý quá tải và phần từ tác động nhanh khi dòng ngắn mạch đủ lớn. Các dòng cao cấp sử dụng trip unit điện tử, cho phép hiệu chỉnh chính xác hơn và bổ sung chức năng đo lường, truyền thông hoặc bảo vệ chạm đất.

ACB hiện đại chủ yếu sử dụng trip unit điện tử. Các chức năng thường được tổ chức theo nhóm L, S, I và G:

· L – Long-time: Bảo vệ quá tải

· S – Short-time: Bảo vệ ngắn mạch có trì hoãn

· I – Instantaneous: Cắt tức thời khi dòng sự cố đạt ngưỡng

· G – Ground fault: Bảo vệ sự cố chạm đất khi cấu hình hỗ trợ

Giá trị của ACB trong hệ thống lớn không chỉ nằm ở số lượng chức năng bảo vệ, vì MCCB điện tử cũng có thể cung cấp nhiều chức năng tương tự. Điểm quan trọng hơn là khả năng phối hợp giữa short-time delay, Icw và đặc tính của các thiết bị phía dưới.

Ví dụ, nếu sự cố xảy ra tại một feeder, mục tiêu của hệ thống chọn lọc là MCCB của feeder đó cắt trước, trong khi ACB tổng vẫn đóng để các nhánh không bị sự cố tiếp tục hoạt động. Muốn đạt được điều này, không chỉ cần đặt thời gian trễ; ACB phía trên còn phải chịu được dòng sự cố trong thời gian trì hoãn mà không bị hư hỏng.

Vì vậy, khi đánh giá MCCB và ACB cho tủ điện chính, đường cong bảo vệ và bảng selectivity/discrimination có giá trị thực tế hơn việc chỉ so sánh Icu.

Khác nhau về lắp đặt, vận hành và bảo trì

MCCB có ưu thế rõ về độ gọn. Thiết bị thường được lắp cố định trong tủ, nhưng không nên coi “MCCB = fixed” là một quy tắc. Một số dòng MCCB khung lớn có cấu hình plug-in hoặc withdrawable; thậm chí các dòng MCCB công suất cao có thể được thiết kế cho nhiều hình thức lắp đặt.

ACB thường có hai cấu hình chính là fixed và drawout. Với dạng drawout, thân máy cắt nằm trong cradle hoặc chassis. Thiết kế này đặc biệt hữu ích ở tủ điện chính vì có thể cô lập và đưa máy cắt ra để kiểm tra hoặc bảo trì thuận tiện hơn. Các dòng ACB hiện hành từ 630 A đến 6.300 A đều có thể có phiên bản fixed và drawout tùy frame.

Khác biệt này ảnh hưởng trực tiếp đến chiến lược bảo trì. Với MCCB nhỏ và trung bình, việc thay toàn bộ thiết bị khi xảy ra hư hỏng nghiêm trọng thường thực tế hơn việc sửa chữa sâu tại hiện trường. Với ACB, các bộ phận như tiếp điểm, buồng dập hồ quang, cơ cấu tích năng và phụ kiện điều khiển được tổ chức phù hợp hơn cho kiểm tra định kỳ.

Đổi lại, ACB đòi hỏi nhiều không gian tủ hơn và hệ thống cơ khí phức tạp hơn. Do đó, sử dụng ACB cho mọi feeder chỉ để có khả năng bảo trì tốt hơn thường không mang lại hiệu quả tương xứng. MCCB vẫn phù hợp hơn khi ưu tiên mật độ lắp đặt, cấu trúc đơn giản và chi phí đầu tư hợp lý.

MCCB và ACB phù hợp với những ứng dụng nào?

MCCB thường phù hợp với tủ phân phối và các mạch nhánh nơi yêu cầu bảo vệ quá tải, ngắn mạch và có thể cả chạm đất nhưng không cần kiến trúc máy cắt drawout lớn. Các ứng dụng điển hình gồm feeder phân phối, nguồn cho máy móc, động cơ, tủ DB, tủ MCC và một số incomer có công suất vừa.

ACB thường xuất hiện ở cấp phân phối cao hơn: đầu vào của tủ điện tổng hạ áp, máy cắt liên lạc giữa các thanh cái, đầu vào từ máy biến áp hoặc máy phát và các feeder công suất lớn. Tại đây, yêu cầu duy trì cấp điện, phối hợp chọn lọc và khả năng bảo trì thường có trọng số cao.

Tuy nhiên, quyết định cuối cùng nên đi theo điều kiện của hệ thống thay vì tên thiết bị. Có thể sử dụng năm câu hỏi sau:

1. Dòng làm việc sau khi tính điều kiện môi trường và hệ số suy giảm là bao nhiêu?

2. Dòng ngắn mạch dự kiến tại điểm lắp có nhỏ hơn khả năng cắt phù hợp của thiết bị không?

3. Hệ thống có yêu cầu chọn lọc theo thời gian và cần Icw hay không?

4. Thiết bị có cần dạng drawout để thử nghiệm, bảo trì hoặc thay thế nhanh không?

5. Không gian tủ, mức độ tự động hóa và chi phí vòng đời cho phép đến đâu?

Nếu hệ thống chủ yếu cần một máy cắt gọn, khả năng cắt phù hợp và bảo vệ tốt cho feeder, MCCB thường là cấu hình hợp lý. Nếu máy cắt nằm tại nút nguồn quan trọng, phải chịu dòng lớn, cần trì hoãn ngắn mạch để phối hợp chọn lọc và cần bảo trì linh hoạt, ACB thường phù hợp với yêu cầu đó hơn.

MCCB và ACB đều là thiết bị bảo vệ quan trọng trong hệ thống điện hạ áp nhưng được tối ưu cho những vai trò khác nhau. MCCB nổi bật ở kích thước gọn, phạm vi ứng dụng rộng và khả năng bảo vệ feeder; ACB nổi bật ở dòng định mức lớn, khả năng phối hợp chọn lọc, Icw và cấu hình bảo trì linh hoạt tại tủ điện chính.

Vì dải dòng và khả năng cắt của hai nhóm có thể chồng lấn, không nên chọn ACB hay MCCB chỉ dựa trên số ampere hoặc nhận định rằng ACB luôn có Icu lớn hơn. Cách phân biệt có giá trị hơn là xem đồng thời In, Icu/Ics, Icw, yêu cầu selectivity, cấu hình fixed/drawout và vai trò của máy cắt trong toàn bộ hệ thống.
