Điểm quan trọng khi kiểm tra là không chỉ nhìn vào dòng định mức ghi trên vỏ. Với MCCB có trip unit điều chỉnh được, ngưỡng bảo vệ thực tế còn phụ thuộc vào Ir, Isd, Ii, Ig hoặc các thông số tương ứng của từng model. Chẳng hạn, một MCCB có frame 400 A nhưng Ir được đặt 250 A vẫn có thể trip khi tải duy trì quanh hoặc vượt mức bảo vệ 250 A; con số 400 A không phải lúc nào cũng là ngưỡng trip đang sử dụng.

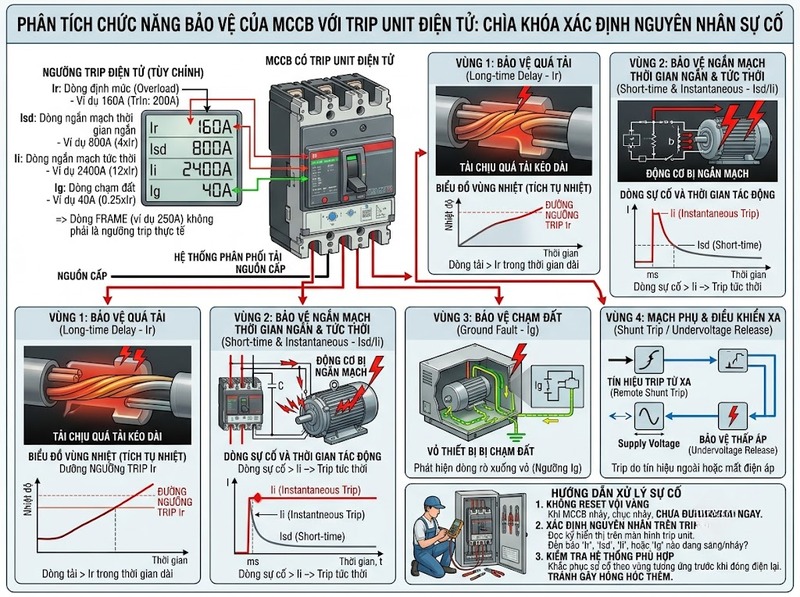

Trip unit của MCCB thường giám sát một hoặc nhiều dạng sự cố. Bảo vệ quá tải tác động theo đặc tính thời gian nghịch: dòng càng vượt ngưỡng lâu thì nguy cơ phát nhiệt của dây dẫn càng lớn và MCCB càng tiến gần đến điểm trip. Vì vậy, quá tải vừa phải thường không làm MCCB ngắt ngay mà có thể trip sau một khoảng thời gian.
Ngược lại, bảo vệ ngắn mạch tức thời được thiết kế để phản ứng rất nhanh khi dòng tăng lên mức lớn hơn ngưỡng instantaneous. Một số trip unit điện tử còn có bảo vệ short-time để tạo thời gian phối hợp với thiết bị phía dưới trước khi MCCB phía trên tác động.
Nếu MCCB hoặc trip unit có chức năng ground-fault hay earth-leakage, sự cố chạm đất cũng có thể tạo lệnh trip dù dòng tải của từng pha chưa vượt Ir. Ngoài ra, MCCB được lắp shunt trip hoặc undervoltage release có thể mở do tín hiệu điều khiển hoặc mất điện áp điều khiển, hoàn toàn không cần xuất hiện quá dòng.
Do đó, câu hỏi đầu tiên không nên là “MCCB có hỏng không?” mà là “MCCB vừa trip bởi chức năng nào?”. Với trip unit điện tử có màn hình, LED hoặc bộ nhớ sự kiện, thông tin này thường có giá trị chẩn đoán cao hơn việc reset rồi quan sát lại từ đầu.
Đây là nguyên nhân phổ biến khi MCCB chạy bình thường lúc tải nhẹ nhưng trip sau khi nhiều thiết bị cùng hoạt động. Tổng dòng tải có thể vượt ngưỡng long-time Ir do bổ sung máy mới, tăng công suất sản xuất, động cơ chịu tải cơ lớn hơn bình thường hoặc tải ba pha phân bố không đều.
Cần so sánh dòng thực tế từng pha với Ir đang cài trên trip unit, không chỉ với dòng frame In ghi trên MCCB. Nếu một pha thường xuyên cao hơn các pha còn lại, pha đó có thể kích hoạt bảo vệ nhiệt trước dù dòng trung bình của hệ thống có vẻ chưa cao.
Các tải biến thiên theo chu kỳ cũng cần được xem xét trong một khoảng thời gian đủ dài. Trip unit có đặc tính nhiệt hoặc thermal memory có thể tích lũy ảnh hưởng của các lần quá tải liên tiếp; vì vậy tải giảm xuống trước thời điểm trip không có nghĩa là hệ thống chưa từng quá tải.
Nếu MCCB trip gần như ngay lập tức khi đóng điện, cần nghĩ đến dòng sự cố lớn, ngắn mạch hoặc một tải có dòng xung vượt ngưỡng instantaneous.
Sự cố không nhất thiết phải tồn tại liên tục. Cáp bị tổn thương, thiết bị có lớp cách điện suy giảm, dây chạm vỏ khi rung hoặc độ ẩm xâm nhập có thể tạo lỗi gián đoạn. Hệ thống vì thế có thể vận hành bình thường trong một khoảng thời gian rồi đột ngột trip.
Việc đóng lại MCCB nhiều lần trong trường hợp này không phải là phương pháp kiểm tra phù hợp. Nếu lỗi vẫn tồn tại, mỗi lần đóng điện lại đều tái cấp năng lượng cho điểm sự cố và có thể làm tăng mức độ hư hỏng.
Một MCCB tích hợp bảo vệ ground-fault hoặc earth-leakage có thể trip do dòng đi xuống đất thay vì do quá tải pha thông thường. Nguyên nhân có thể nằm ở cáp, động cơ, điện trở gia nhiệt, thiết bị điện tử hoặc môi trường ẩm làm giảm cách điện.
Với trường hợp này, chỉ đo dòng tải bằng ampe kìm rồi kết luận “dòng chưa vượt định mức nên MCCB không được phép trip” là chưa đủ. Phải xác định mã trip hoặc chức năng bảo vệ đã tác động.
Động cơ, máy biến áp và một số tải công suất lớn có thể tạo dòng rất cao trong thời gian ngắn khi khởi động hoặc đóng điện. Nếu ngưỡng bảo vệ tức thời đặt quá thấp so với đặc tính khởi động thực tế, MCCB có thể trip dù thiết bị không bị ngắn mạch.
Một dấu hiệu điển hình là MCCB chỉ trip đúng thời điểm động cơ khởi động nhưng hoạt động ổn định nếu động cơ đã lên tốc độ. Tuy nhiên, không nên xử lý bằng cách tăng ngưỡng Ii hoặc Isd một cách tùy ý. Cài đặt bảo vệ phải vẫn phù hợp với dây dẫn, khả năng chịu sự cố của thiết bị và yêu cầu phối hợp bảo vệ.
Thời gian tăng tốc bất thường cũng có thể gây trip. Khi động cơ bị kẹt cơ khí, điện áp thấp hoặc tải khởi động quá nặng, dòng cao tồn tại lâu hơn bình thường và chuyển từ vấn đề “inrush ngắn hạn” thành quá tải thực sự.
MCCB có thể hoàn toàn bình thường nhưng vẫn trip thường xuyên nếu thông số bảo vệ không phù hợp với hệ thống đang vận hành. Các giá trị cần kiểm tra tùy trip unit có thể gồm Ir, tr, Isd, tsd, Ii, Ig và thời gian trễ tương ứng.
Một nhầm lẫn thường gặp là coi dòng frame của MCCB là ngưỡng bảo vệ thực tế. Trên MCCB điều chỉnh được, In/frame rating, Ir và ngưỡng short-circuit là những thông số khác nhau.
Tương tự, khả năng cắt được ghi bằng kA không phải là mức dòng mà MCCB phải chờ đến đó mới trip. Khả năng cắt mô tả mức dòng sự cố mà thiết bị được thiết kế để ngắt an toàn trong điều kiện quy định; còn ngưỡng tác động nằm ở đặc tính và cài đặt của trip unit.
Bảo vệ nhiệt chịu ảnh hưởng bởi điều kiện nhiệt xung quanh. Với nhiều MCCB thermal-magnetic, thông số nhiệt được hiệu chuẩn ở nhiệt độ tham chiếu khoảng 40 °C và cần áp dụng bảng derating của đúng model khi nhiệt độ môi trường cao hơn.
Tủ điện kín, nhiệt từ các thiết bị đặt sát nhau, nhiệt độ nhà xưởng cao hoặc thông gió kém có thể khiến MCCB đạt trạng thái nhiệt cao hơn dự kiến và trip sớm hơn trong cùng điều kiện dòng điện.
Đầu nối lỏng, tiếp xúc kém hoặc bề mặt tiếp xúc suy giảm cũng tạo điện trở và phát nhiệt cục bộ. Đây không chỉ là nguyên nhân có thể góp phần làm bảo vệ nhiệt tác động mà còn là dấu hiệu rủi ro cần xử lý sớm vì nhiệt độ đầu cực có thể tăng mạnh trước khi dòng tổng thể đạt mức quá tải rõ rệt.
Nếu MCCB có shunt trip, undervoltage release, motor operator hoặc được kết nối vào hệ thống điều khiển, lệnh mở có thể đến từ mạch bên ngoài.
Ví dụ, undervoltage release có thể làm MCCB mở khi điện áp cấp cho cuộn giữ giảm xuống dưới vùng làm việc cho phép. Shunt trip có thể nhận tín hiệu từ relay bảo vệ, nút emergency stop, hệ thống báo cháy hoặc logic điều khiển khác.
Chỉ sau khi đã loại trừ tải, sự cố điện, điều kiện nhiệt, phụ kiện và sai cài đặt mới nên tăng mức nghi ngờ đối với cơ cấu MCCB hoặc trip unit. Thiết bị đã chịu nhiều lần cắt sự cố lớn, có dấu hiệu cháy, cơ cấu đóng cắt bất thường hoặc kết quả thử bảo vệ không đạt cần được đánh giá riêng.
Kiểu thời gian xảy ra sự cố thường cung cấp manh mối rất rõ:
|
Hiện tượng quan sát |
Nhóm nguyên nhân nên ưu tiên kiểm tra |
|
Trip ngay khi vừa đóng MCCB |
Ngắn mạch, dòng inrush lớn, ngưỡng instantaneous thấp, lệnh shunt trip hoặc vấn đề mạch undervoltage |
|
Trip khi khởi động động cơ |
Inrush, thời gian tăng tốc dài, tải cơ bị kẹt hoặc thông số bảo vệ chưa phù hợp |
|
Chạy vài phút hoặc lâu hơn mới trip |
Quá tải, nhiệt tích lũy, nhiệt độ tủ cao hoặc đầu nối phát nhiệt |
|
Chỉ trip khi nhiều tải cùng hoạt động |
Tổng tải vượt Ir hoặc phân bố tải không hợp lý |
|
Trip ngẫu nhiên dù tải đo được thấp |
Sự cố cách điện gián đoạn, phụ kiện điều khiển, điểm nóng, biến động tải chưa ghi nhận hoặc bất thường trip unit |
|
Trip kèm chỉ thị ground-fault/earth-leakage |
Lỗi cách điện hoặc dòng đi xuống đất cần được kiểm tra theo chức năng bảo vệ tương ứng |
Bảng trên chỉ dùng để ưu tiên hướng kiểm tra, không thay thế dữ liệu trip thực tế. Một động cơ có thể vừa có dòng khởi động cao vừa bị lỗi cách điện; một MCCB đặt trong tủ nóng cũng có thể đồng thời chịu quá tải. Vì vậy, thời điểm trip cần được kết hợp với mã trip, dòng điện và trạng thái hệ thống.
Cách hiệu quả nhất là tìm nguyên nhân từ dữ liệu trước khi thay đổi cài đặt bảo vệ.
Trước khi reset, kiểm tra trạng thái chỉ thị của MCCB và trip unit. Nếu thiết bị có bộ nhớ sự kiện, cần ghi lại trip code, pha sự cố và các thông số được lưu tại thời điểm ngắt.
Các ký hiệu long-time, short-time, instantaneous, ground-fault hoặc earth-leakage sẽ định hướng trực tiếp bước kiểm tra tiếp theo. Nếu chỉ thấy MCCB ở vị trí trip mà không có dữ liệu chi tiết, cần dựa thêm vào thời điểm xảy ra và điều kiện tải.
Dòng vận hành phải được đo trong đúng chế độ gây trip, bao gồm các thời điểm tải đạt cực đại. Sau đó so sánh với Ir và các ngưỡng bảo vệ thực tế của trip unit.
Cần đặc biệt kiểm tra sự chênh lệch giữa các pha. Tổng công suất của hệ thống có thể không thay đổi nhiều nhưng một pha bị dồn tải vẫn có thể chịu dòng cao đáng kể.
Đối với tải có dòng khởi động, giá trị RMS ổn định sau khi máy chạy chưa phản ánh đầy đủ sự kiện. Cần thiết bị đo có khả năng ghi nhận inrush hoặc dữ liệu theo thời gian nếu muốn xác định dòng đỉnh và thời gian khởi động.
Sau khi cô lập nguồn theo quy trình an toàn, kiểm tra tình trạng đầu cực, thanh cái, dây dẫn và dấu hiệu đổi màu, cháy, oxy hóa hoặc biến dạng do nhiệt.
Nếu sử dụng ảnh nhiệt khi hệ thống đang mang tải, việc kiểm tra phải do người có chuyên môn thực hiện với phương tiện bảo vệ và khoảng cách an toàn phù hợp. Không mở tủ, chạm hoặc siết đầu nối đang mang điện chỉ để tìm điểm nóng.
Nhiệt độ bên trong tủ cũng cần được đối chiếu với điều kiện làm việc và bảng derating của đúng MCCB. Không nên lấy nhiệt độ phòng bên ngoài làm đại diện nếu MCCB nằm trong khoang kín có mật độ thiết bị cao.
Nếu dấu hiệu chỉ về instantaneous, ground-fault hoặc earth-leakage, cần kiểm tra cáp và thiết bị phía sau MCCB thay vì tập trung vào bản thân MCCB.
Việc đo cách điện, kiểm tra continuity, xác định điểm chạm đất hoặc thử thiết bị phải được thực hiện trong trạng thái cô lập thích hợp. Các thiết bị điện tử nhạy cảm có thể phải được tách khỏi mạch trước một số phép thử cách điện để tránh hư hỏng.
Kiểm tra xem Ir, Isd, Ii và các chức năng khác có phù hợp với tải, dây dẫn và yêu cầu phối hợp bảo vệ hay không.
Không nên tăng Ir hoặc Ii chỉ vì MCCB đang trip. Nếu ngưỡng bảo vệ bị nâng lên cao hơn khả năng chịu dòng của dây dẫn hoặc vượt nguyên tắc phối hợp của hệ thống, hiện tượng trip có thể giảm nhưng mức bảo vệ cũng bị giảm theo.
Nếu tải nằm trong phạm vi thiết kế, không tìm thấy sự cố cách điện, nhiệt độ bình thường, đầu nối đạt yêu cầu và cài đặt đúng nhưng MCCB vẫn trip, cần kiểm tra chức năng trip unit và cơ cấu đóng cắt bằng phương pháp thử phù hợp.
Với hệ thống công nghiệp, thử secondary injection, primary injection hoặc kiểm tra bằng thiết bị chuyên dụng có thể giúp xác định trip unit có tác động đúng đặc tính hay không. Phương pháp cụ thể phụ thuộc loại MCCB và phải tuân theo hướng dẫn thử của thiết bị.
Ba tình huống này dễ bị nhầm với nhau nhưng cách xử lý hoàn toàn khác nhau.
Lỗi hệ thống có bằng chứng như dòng tải vượt giới hạn, ngắn mạch, suy giảm cách điện, chạm đất, điểm đấu nối phát nhiệt hoặc thiết bị tải hoạt động bất thường. Khi đó MCCB trip là kết quả của chức năng bảo vệ, không phải lỗi cần “loại bỏ”.
Sai cài đặt thường thể hiện ở việc hệ thống vận hành hợp lệ nhưng profile dòng điện bình thường lại giao nhau với vùng tác động của trip curve. Ví dụ, dòng khởi động của động cơ vượt Ii hoặc tải liên tục hợp lệ theo thiết kế nhưng Ir được đặt thấp hơn giá trị cần thiết. Trường hợp này phải kiểm tra lại toàn bộ phối hợp bảo vệ trước khi thay đổi thông số.
MCCB hoặc trip unit có vấn đề chỉ nên được kết luận khi dữ liệu vận hành, hệ thống phía sau, nhiệt độ, phụ kiện và cài đặt đều đã được xác nhận nhưng thiết bị vẫn tác động không phù hợp với đặc tính bảo vệ.
Một MCCB có dòng định mức lớn hơn không phải là giải pháp mặc định. Thay breaker lớn hơn trong khi giữ nguyên dây dẫn hoặc thiết bị phía sau có thể làm mất lớp bảo vệ quá tải cần thiết. Mục tiêu của xử lý là loại bỏ nguyên nhân gây trip sai hoặc nguyên nhân gây sự cố, không phải chỉ làm cho MCCB “không nhảy nữa”.
Không nên tiếp tục đóng lại MCCB nhiều lần nếu chưa xác định nguyên nhân, đặc biệt khi xuất hiện một trong các dấu hiệu sau:
· MCCB trip tức thời ngay sau mỗi lần đóng
· Có mùi khét, khói, tiếng phóng điện hoặc dấu hiệu cháy
· Đầu cực, dây dẫn hoặc vỏ MCCB có dấu hiệu quá nhiệt
· Trip unit báo short-circuit, ground-fault hoặc earth-leakage lặp lại
· MCCB không giữ được trạng thái ON dù tải đã được cô lập
· Cơ cấu đóng cắt có cảm giác bất thường hoặc không reset đúng
· Hệ thống vừa xảy ra sự cố dòng lớn
· Không xác định được chức năng đã gây trip nhưng hiện tượng tiếp tục tái diễn
Trong các trường hợp này, cần cô lập nguồn và để người có chuyên môn kiểm tra hệ thống. Việc bypass bảo vệ, cố định cơ cấu MCCB hoặc tăng ngưỡng trip để duy trì vận hành có thể che mất sự cố đang tồn tại.
MCCB bị trip thường xuyên thường là dấu hiệu một điều kiện bảo vệ đang lặp lại: quá tải, dòng sự cố, chạm đất, dòng khởi động, nhiệt độ bất thường, cài đặt không phù hợp hoặc lệnh trip từ mạch phụ. Chỉ một phần các trường hợp thực sự xuất phát từ MCCB hỏng.
Cách khoanh vùng hiệu quả là xác định loại trip → thời điểm trip → dòng điện thực tế → điều kiện nhiệt và đầu nối → tình trạng cách điện → thông số trip unit. Khi các yếu tố này được kiểm tra theo đúng trình tự, có thể phân biệt được MCCB đang làm đúng nhiệm vụ bảo vệ, hệ thống đang có lỗi hay bản thân thiết bị cần được thử nghiệm hoặc thay thế.
