MCCB 2P, 3P và 4P khác nhau như thế nào?

MCCB 2P, 3P và 4P khác nhau ở điểm nào?

Ký hiệu P là viết tắt của pole, tức cực của máy cắt. Một cực tương ứng với một đường dẫn điện chính đi qua MCCB. Khi số P thay đổi, số dây dẫn có thể được MCCB đóng hoặc cắt bằng cơ cấu chung cũng thay đổi.

Về tiêu chuẩn kỹ thuật, MCCB thuộc nhóm circuit-breaker hạ áp được IEC 60947-2 quy định. Phiên bản IEC 60947-2:2024 áp dụng cho circuit-breaker có điện áp danh định không vượt quá 1.000 V AC hoặc 1.500 V DC.

Khác biệt cơ bản có thể hiểu như sau:

Điểm cần phân biệt là số cực vật lý và số cực được bảo vệ không phải lúc nào cũng giống nhau. Trong cách ký hiệu của một số dòng Schneider Electric, 4P3D là máy cắt bốn cực nhưng chỉ ba cực được bảo vệ, trong khi 4P4D có bảo vệ trên cả bốn cực.

Vì vậy, chỉ nhìn ký hiệu 2P, 3P hoặc 4P chưa đủ để kết luận toàn bộ chức năng bảo vệ của MCCB.

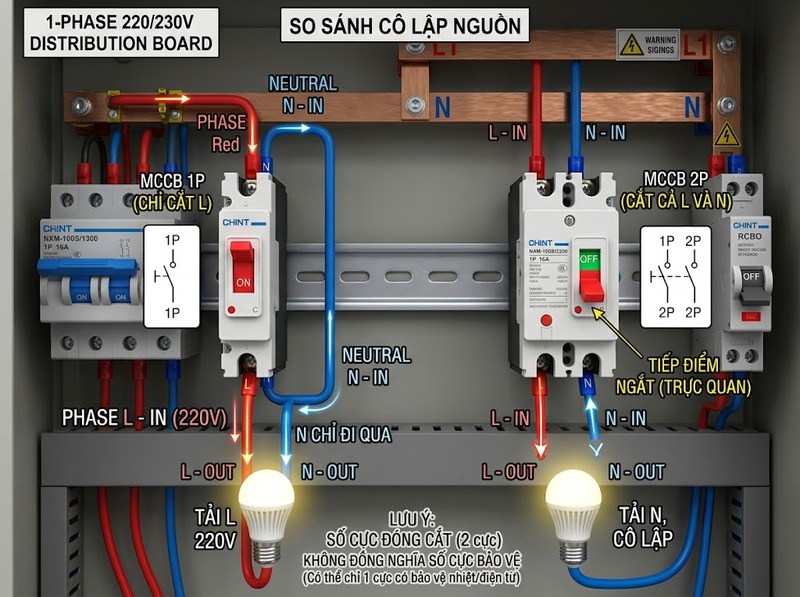

MCCB 2P phù hợp với mạch điện nào?

MCCB 2P có hai cực và thường được sử dụng cho mạch một pha hai dây, chẳng hạn hệ thống có dây pha L và dây trung tính N. Khi MCCB tác động hoặc được thao tác bằng tay, hai đường dẫn thuộc cơ cấu hai cực được cô lập theo thiết kế của thiết bị.

MCCB hai cực là cấu hình thực tế được các hãng sản xuất cung cấp ở nhiều mức dòng và khả năng cắt khác nhau. Chẳng hạn, dòng ComPacT NSX của Schneider Electric có phiên bản 2P với các mức dòng định mức và khả năng cắt khác nhau, cho thấy “2P” chỉ mô tả số cực chứ không quyết định dòng định mức hoặc khả năng cắt của máy.

Do đó, khi chọn MCCB 2P cần tách hai vấn đề:

· Số cực phải phù hợp với sơ đồ dây cần đóng cắt

· Thông số bảo vệ như In, Ue, Icu hoặc Ics phải được chọn riêng theo tải và mức ngắn mạch của hệ thống

Không nên hiểu rằng MCCB 2P mặc nhiên có công suất hoặc khả năng bảo vệ thấp hơn MCCB 3P, 4P. Hai thiết bị có số cực khác nhau vẫn có thể thuộc cùng một cấp dòng hoặc cấp khả năng cắt.

MCCB 3P phù hợp với hệ thống ba pha ra sao?

MCCB 3P có ba cực nên cấu hình điển hình là đóng cắt ba dây pha L1, L2 và L3. Đây là lựa chọn phổ biến cho hệ thống ba pha ba dây và các tải ba pha không cần đưa dây trung tính qua máy cắt.

Trong cấu hình 3P3D, ba cực đều được giám sát và bảo vệ bởi bộ trip. Đây là điểm khác biệt quan trọng so với việc chỉ nhìn hình thức bên ngoài của thiết bị. Schneider Electric, chẳng hạn, phân biệt rõ 3P3D với các cấu hình có số cực phát hiện/bảo vệ khác.

Nếu hệ thống điện ba pha có dây N nhưng sử dụng MCCB 3P, dây trung tính không đi qua một cực thứ tư của MCCB. Việc dây N có được phép duy trì liên tục hay phải được cắt cùng các pha phụ thuộc vào thiết kế hệ thống, yêu cầu bảo vệ và quy định áp dụng cho công trình.

Cũng không nên mặc định rằng bất kỳ MCCB 3P nào cũng có thể lấy hai cực để dùng cho nguồn một pha. Với một số dòng sản phẩm, nhà sản xuất chỉ cho phép ứng dụng một pha khi thiết bị có đánh dấu hoặc hướng dẫn phù hợp. Schneider Electric cũng nêu điều kiện này đối với các breaker ba cực của hãng.

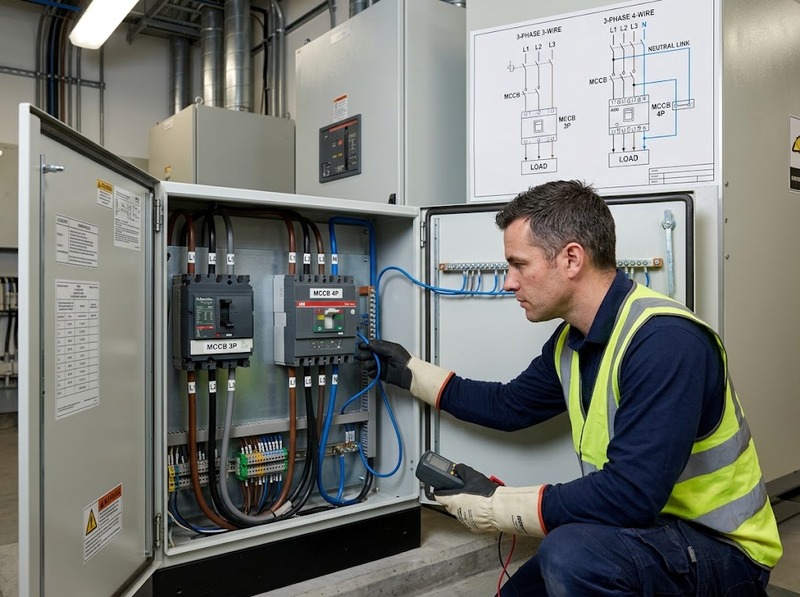

MCCB 4P khác MCCB 3P chủ yếu ở dây trung tính

MCCB 4P có bốn cực, thường tương ứng với L1, L2, L3 và N trong hệ thống ba pha bốn dây. So với MCCB 3P, cực thứ tư cho phép dây trung tính được đưa qua cùng cơ cấu đóng cắt của máy.

Ý nghĩa thực tế của 4P không chỉ là “nhiều hơn 3P một cực”. Điểm quan trọng là khi thiết kế yêu cầu cô lập dây trung tính cùng với ba pha, MCCB 4P tạo ra một đường đóng cắt dành riêng cho N.

Tuy nhiên, có cực N không có nghĩa cực N chắc chắn được bảo vệ quá dòng giống ba cực pha.

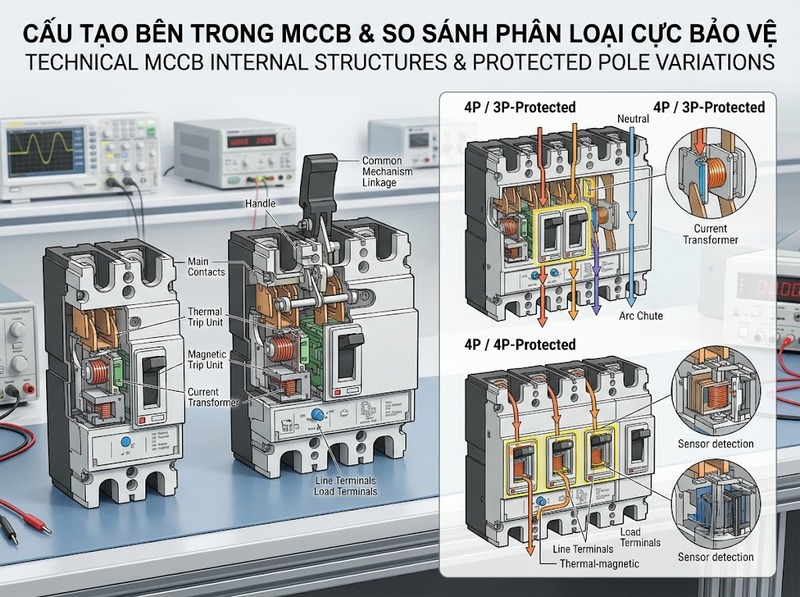

4P3D và 4P4D khác nhau thế nào?

Đây là ví dụ thể hiện rõ sự khác nhau giữa “số cực” và “số cực được bảo vệ”:

· 4P3D: Có bốn cực đóng cắt nhưng bộ trip phát hiện/bảo vệ ba cực; cực N không được bảo vệ theo cấu hình đó

· 4P4D: Có bốn cực và cả bốn cực đều nằm trong chức năng phát hiện/bảo vệ của trip unit

Schneider Electric mô tả 4P3D là cấu hình bảo vệ ba pha mà không phát hiện dòng trên cực thứ tư, còn 4P4D bảo vệ ba pha và neutral. Hãng cũng có các MCCB EasyPact CVS thương mại với cấu hình 4P3D.

Do đó, khi cần xử lý dây N, câu hỏi đúng không chỉ là “có cần MCCB 4P không?” mà còn phải kiểm tra cực N được đóng cắt như thế nào và được bộ trip bảo vệ ở mức nào.

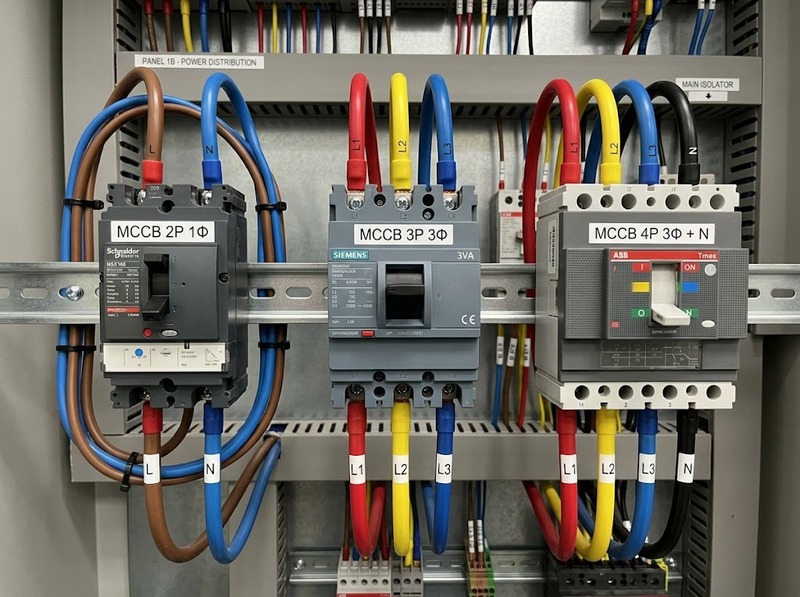

So sánh MCCB 2P, 3P và 4P theo ứng dụng thực tế

Xét riêng theo số cực, nguyên tắc phân biệt có thể tóm tắt thành ba trường hợp.

MCCB 2P phù hợp khi cần đóng cắt hai đường dẫn của một mạch, điển hình là mạch một pha hai dây. Ưu điểm của cấu hình này là số cực vừa đủ với topology của mạch, nhưng vẫn phải kiểm tra xem từng cực được bảo vệ như thế nào.

MCCB 3P phù hợp khi cần đóng cắt ba pha nhưng không cần một cực riêng cho dây trung tính. Đây là cấu hình trực tiếp cho nhiều tải ba pha và mạng ba pha ba dây.

MCCB 4P phù hợp khi hệ thống có ba pha và trung tính, đồng thời thiết kế yêu cầu dây N cũng đi qua cơ cấu đóng cắt. So với 3P, nó bổ sung khả năng kiểm soát cực trung tính; mức bảo vệ trên N lại phụ thuộc cấu hình trip unit.

Vì vậy, không tồn tại quy tắc “càng nhiều P càng tốt”. Thêm một cực chỉ có ý nghĩa khi cực đó tương ứng với một dây dẫn mà hệ thống cần đóng cắt hoặc xử lý theo phương án bảo vệ đã thiết kế.

Cách chọn MCCB 2P, 3P hay 4P đúng theo số cực

Có thể xác định số cực theo trình tự từ sơ đồ điện thay vì chọn theo thói quen.

Trước hết, cần xác định hệ thống là một pha hay ba pha. Với mạch một pha hai dây, 2P thường là cấu hình trực tiếp. Với mạch ba pha, bước tiếp theo là xác định hệ thống có dây trung tính hay không.

Nếu chỉ có ba dây pha và không cần cực N trên breaker, 3P thường phù hợp. Nếu có dây N và thiết kế yêu cầu ngắt N cùng ba pha, cần xem xét 4P.

Sau đó phải kiểm tra datasheet hoặc trip unit để biết bao nhiêu cực thực sự được bảo vệ. Đây là bước đặc biệt quan trọng với MCCB 4P vì một thiết bị 4P3D và một thiết bị 4P4D có cùng bốn cực nhưng chức năng bảo vệ trung tính khác nhau.

Cuối cùng, số cực chỉ là một thông số lựa chọn. MCCB còn phải đáp ứng dòng định mức, điện áp làm việc, khả năng cắt ngắn mạch, đặc tính trip và điều kiện phối hợp bảo vệ của hệ thống. Một MCCB đúng số cực nhưng sai Icu, In hoặc đặc tính bảo vệ vẫn không phải lựa chọn phù hợp.

Tóm lại, MCCB 2P, 3P và 4P khác nhau trực tiếp ở số cực đóng cắt: 2P có hai cực, 3P có ba cực và 4P có bốn cực. Trong ứng dụng phổ biến, 2P gắn với mạch một pha hai dây, 3P với ba pha không cần đóng cắt N, còn 4P được sử dụng khi cần đưa cả ba pha và dây trung tính qua máy cắt.

Điểm quan trọng nhất là không đồng nhất “số cực” với “số cực được bảo vệ”. Khi lựa chọn, đặc biệt với MCCB 4P, cần đọc rõ cấu hình trip unit như 4P3D hay 4P4D và đối chiếu sơ đồ điện của hệ thống thay vì chỉ dựa vào ký hiệu 2P, 3P hoặc 4P.
