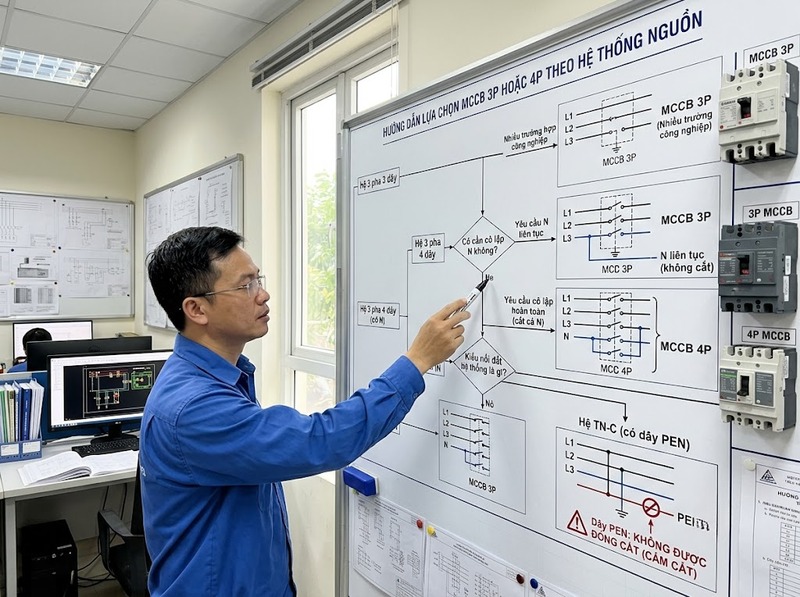

Hệ thống điện 3 pha nên dùng MCCB 3P hay 4P?

MCCB 3P tác động trên ba dây pha L1, L2, L3. Với hệ thống có dây N, MCCB 3P vẫn có thể sử dụng nếu dây trung tính được phép duy trì liên tục và các điều kiện bảo vệ được đáp ứng. MCCB 4P trở nên cần thiết hoặc phù hợp hơn khi dây N phải được đóng cắt cùng các pha. Vì vậy, hệ 3 pha 3 dây thường dùng 3P; hệ 3 pha 4 dây có thể dùng 3P hoặc 4P tùy cấu trúc mạng và yêu cầu đối với dây N. Quy định hiện hành của Việt Nam cũng không mặc định yêu cầu cắt dây trung tính trong mọi mạch TT hoặc TN.

Chọn MCCB 3P hay 4P theo từng tình huống

Có thể định hướng lựa chọn ban đầu theo bảng sau:

TCVN 7447-5-53:2005 quy định trong hệ TN-C không được làm gián đoạn hoặc đóng cắt dây PEN; với TN-S, dây trung tính không nhất thiết phải được đóng cắt. Tiêu chuẩn này hiện vẫn được cơ sở dữ liệu tiêu chuẩn quốc gia ghi nhận ở trạng thái còn hiệu lực.

Bảng trên là logic lựa chọn cực, không thay thế việc tính dòng định mức, khả năng cắt ngắn mạch, đặc tính trip unit hay phối hợp bảo vệ của MCCB.

Khác biệt cốt lõi giữa 3P và 4P nằm ở dây trung tính

Điểm dễ nhầm nhất là cho rằng MCCB 3P chỉ dùng được cho hệ thống không có dây N. Thực tế, trong một hệ 3 pha 4 dây, ba dây pha có thể đi qua MCCB 3P trong khi dây trung tính đi trực tiếp, nếu thiết kế cho phép N không bị đóng cắt.

MCCB 4P bổ sung một cực để xử lý dây trung tính cùng ba dây pha. Giá trị của cực thứ tư nằm ở khả năng cô lập N, chứ không đơn thuần ở việc tăng số cực. Điều này có ý nghĩa khi bảo trì cần tách hoàn toàn các dây mang điện hoặc khi kiến trúc nhiều nguồn làm xuất hiện yêu cầu chuyển đổi trạng thái của dây trung tính.

Nếu dây N được đóng cắt, trình tự thao tác cũng phải được kiểm soát. TCVN 7447-4-43:2010 quy định khi cần ngắt trung tính trong hệ nhiều pha, N không được ngắt trước các dây pha; khi đóng trở lại, N phải được nối đồng thời hoặc trước các dây pha. Mục đích là tránh trạng thái ba pha vẫn cấp điện trong khi điểm trung tính của tải đã bị mất.

Hệ 3 pha 3 dây và 3 pha 4 dây ảnh hưởng lựa chọn thế nào?

Với hệ 3 pha 3 dây, tải chỉ sử dụng L1, L2, L3 nên MCCB 3P là cấu hình trực tiếp nhất. Không tồn tại dây N để cực thứ tư thực hiện chức năng đóng cắt.

Với hệ 3 pha 4 dây, sự xuất hiện của N chưa đủ để kết luận phải dùng MCCB 4P. Trong hệ TT hoặc TN, TCVN 7447-4-43:2010 nêu rằng khi tiết diện dây N ít nhất bằng tiết diện dây pha và dòng dự kiến trên N không vượt dòng pha, không nhất thiết phải có thiết bị phát hiện quá dòng hoặc thiết bị cắt trên dây N. Nếu tiết diện N nhỏ hơn dây pha, phải xem xét phát hiện quá dòng trên N, nhưng thiết bị bảo vệ có thể tác động cắt các pha mà không nhất thiết phải cắt chính dây N.

Điều đó cho thấy “có dây N” và “phải cắt dây N” là hai vấn đề khác nhau. Một hệ 3 pha 4 dây hoàn toàn có thể sử dụng MCCB 3P nếu các điều kiện kỹ thuật cho phép trung tính duy trì liên tục. Ngược lại, khi yêu cầu vận hành hoặc cô lập đòi hỏi N phải được tách cùng nguồn, 4P mới tạo ra chức năng cần thiết.

Sơ đồ nối đất có thể làm thay đổi quyết định

TN-C: Không được đóng cắt PEN

Trong TN-C, dây PEN kết hợp cả chức năng trung tính và chức năng bảo vệ. Vì vậy, không được xem PEN như một dây N thông thường rồi đưa qua cực thứ tư của MCCB để đóng cắt.

TCVN 7447-5-53:2005 quy định trực tiếp rằng PEN trong TN-C không được làm gián đoạn hoặc đóng cắt. Đây là ranh giới rất quan trọng: MCCB 4P không phải giải pháp để “cắt đủ bốn dây” nếu dây thứ tư thực chất là PEN.

TN-S và TT: Không phải mọi trường hợp đều bắt buộc 4P

TN-S tách riêng N và PE nên về nguyên tắc có thể xử lý N độc lập với dây bảo vệ. TCVN 7447-5-53:2005 nêu rằng trong TN-S không nhất thiết phải đóng cắt dây trung tính. Đối với TT và TN, các điều kiện về tiết diện và dòng trên N trong TCVN 7447-4-43:2010 cũng cho phép nhiều trường hợp không cần thiết bị cắt trên N.

Tuy nhiên, nếu thiết kế yêu cầu cô lập toàn bộ dây mang điện hoặc có kiến trúc nguồn làm N cần chuyển trạng thái, thiết bị 4P có thể trở thành lựa chọn thích hợp. Vì vậy phải xét chức năng của MCCB trong toàn bộ sơ đồ, không chỉ xét số dây đi ra tải.

IT có phân phối N: Yêu cầu cần kiểm tra chặt hơn

Với hệ IT có bố trí dây trung tính, TCVN 7447-4-43:2010 yêu cầu phát hiện quá dòng trên N của từng mạch trong trường hợp thông thường và thiết bị phải cắt các dây mang điện tương ứng, kể cả N; tiêu chuẩn cũng nêu một số ngoại lệ khi N đã được bảo vệ hiệu quả ở phía nguồn hoặc đáp ứng điều kiện bảo vệ dòng dư.

Do đó, không nên áp dụng quy tắc lựa chọn của TN-S một cách máy móc sang hệ IT. Nếu IT có phân phối N, cấu hình cắt toàn cực phải được kiểm tra ngay từ giai đoạn thiết kế.

MCCB 4P chưa chắc đã bảo vệ quá dòng cho dây N

Một nhầm lẫn khác là xem “4P” đồng nghĩa với “bốn cực đều được bảo vệ giống nhau”. Số cực đóng cắt và số cực được trip unit giám sát quá dòng là hai thông số khác nhau.

Ở một số dòng MCCB điện tử hiện nay, nhà sản xuất cung cấp cả cấu hình 4P nhưng chỉ ba cực được bảo vệ, cũng như cấu hình bốn cực có bảo vệ đầy đủ dây N. Ví dụ, tài liệu kỹ thuật hiện hành của một dòng MCCB sử dụng ký hiệu 4P 3D cho trường hợp bảo vệ N tắt và 4P 4D cho bảo vệ N đầy đủ. Một số MCCB 3P cũng có thể giám sát dòng trung tính thông qua biến dòng N bên ngoài dù bản thân MCCB không đóng cắt N. Vì ký hiệu và tùy chọn phụ thuộc từng dòng thiết bị, phải kiểm tra trip unit và datasheet của model cụ thể thay vì chỉ đọc “3P” hoặc “4P”.

Vấn đề này càng quan trọng khi tải có nhiều thiết bị điện tử phi tuyến. Thành phần hài bậc 3 và các bội của nó có thể cộng dồn trên dây trung tính thay vì triệt tiêu như thành phần cơ bản của tải ba pha cân bằng. TCVN yêu cầu phát hiện quá tải trên N khi dòng hài có thể làm dòng trung tính vượt khả năng mang dòng của dây; các trip unit chuyên dụng cũng có các chế độ bảo vệ N tương ứng cho trường hợp hài cao.

Vì vậy, chọn MCCB 4P nhưng không kiểm tra chế độ bảo vệ N vẫn có thể bỏ sót vấn đề mà người thiết kế thực sự cần giải quyết.

Checklist chọn MCCB 3 pha trước khi chốt 3P hay 4P

Trước khi đặt MCCB, nên xác định theo thứ tự sau:

1. Mạch có phân phối dây N hay không? Nếu chỉ có L1-L2-L3, ưu tiên cấu hình 3P

2. Dây thứ tư là N hay PEN? Nếu là PEN của TN-C, không được đưa PEN qua cực đóng cắt

3. Dây N có cần được cô lập cùng ba pha không? Nếu có, cần thiết bị có chức năng cắt N phù hợp, thường dẫn đến lựa chọn 4P

4. Hệ thống có nhiều nguồn, máy phát hoặc chế độ chuyển nguồn không? Nếu có, phải xác định cách xử lý điểm trung tính và việc tách N; chức năng này có thể nằm ở MCCB hoặc thiết bị chuyển nguồn tùy kiến trúc

5. Dây N có cần bảo vệ quá dòng riêng không? Kiểm tra tiết diện N, mức mất cân bằng, tải phi tuyến và dòng hài; đây là bài toán bảo vệ N chứ không đơn thuần là chọn thêm một cực

6. MCCB cụ thể bảo vệ N như thế nào? Kiểm tra trip unit, số cực được bảo vệ, chế độ N/2, N hoặc các tùy chọn tương đương và yêu cầu của tiêu chuẩn áp dụng cho công trình

Các tài liệu kỹ thuật của MCCB cũng chỉ ra rằng việc cắt trung tính có thể cần thiết trong sơ đồ nhiều nguồn hoặc vì yêu cầu an toàn khi làm việc mất điện. Điều này củng cố nguyên tắc: lựa chọn 3P hay 4P phải xuất phát từ chức năng cần thực hiện trên dây N, không phải từ tâm lý chọn nhiều cực hơn để “an toàn hơn”.

Với hệ 3 pha 3 dây, MCCB 3P thường là lựa chọn trực tiếp. Với hệ 3 pha 4 dây, không thể kết luận chỉ từ số dây: MCCB 3P vẫn phù hợp khi N được phép duy trì liên tục, còn MCCB 4P phù hợp khi thiết kế yêu cầu đóng cắt hoặc cô lập N cùng ba pha. Riêng TN-C, không được đóng cắt dây PEN.

Khi chọn MCCB 3 pha, cần tách riêng ba câu hỏi: MCCB phải đóng cắt những dây nào, dây N có cần được bảo vệ quá dòng hay không và sơ đồ nối đất cho phép xử lý N như thế nào. Trả lời đủ ba câu hỏi này sẽ xác định đúng 3P hay 4P và tránh nhầm giữa “có cực trung tính” với “có bảo vệ trung tính”.
