Vì sao MCB bị nóng bất thường?

Điều cần quan tâm không chỉ là “MCB có nóng hay không”, mà là nóng ở đâu, nóng đến mức nào so với điều kiện vận hành trước đó, dòng tải đang bằng bao nhiêu so với dòng định mức và có xuất hiện dấu hiệu hư hỏng hay không. Một MCB nóng đều khi mang tải lớn có ý nghĩa khác hẳn một đầu cọc nóng tập trung dù dòng điện chưa vượt định mức.

MCB nóng có phải lúc nào cũng bất thường?

Không. MCB sử dụng cơ cấu bảo vệ nhiệt để phát hiện quá tải nên bản thân thiết bị được thiết kế để làm việc trong điều kiện có phát sinh nhiệt. Khi tải tăng, tổn hao điện trở trên đường dẫn dòng cũng tăng.

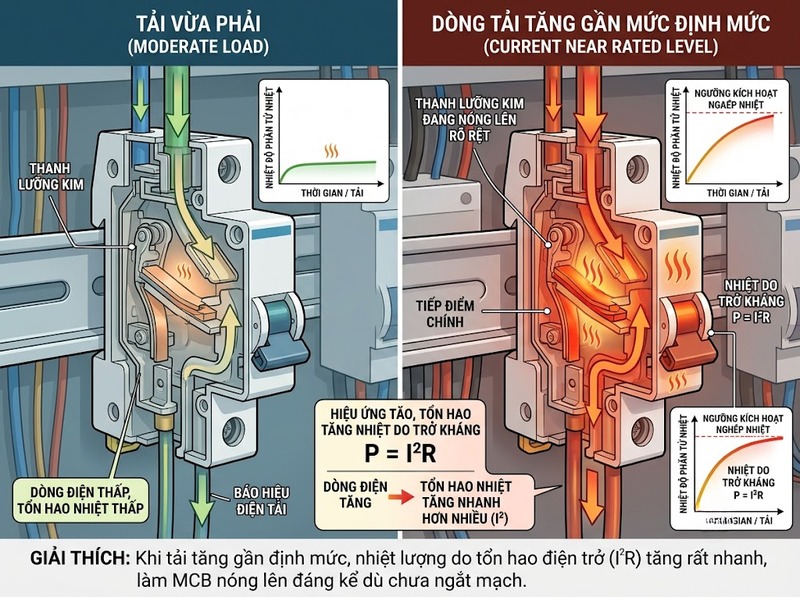

Về cơ bản, công suất nhiệt do điện trở có quan hệ gần với:

P = I²R

Trong đó I là dòng điện và R là điện trở của đường dẫn. Nếu điện trở gần như không đổi nhưng dòng điện tăng 20%, phần nhiệt sinh ra do hiệu ứng điện trở có thể tăng khoảng:

1,2² = 1,44 lần, tức tăng khoảng 44%

Vì vậy, một mạch thường xuyên vận hành gần dòng định mức có thể làm MCB nóng hơn rõ rệt so với khi chỉ chạy ở một nửa tải.

Tuy nhiên, cảm giác “sờ thấy nóng” không phải phép đo đáng tin cậy. Nhiệt độ bề mặt còn phụ thuộc tải, nhiệt độ trong tủ điện, số thiết bị lắp sát nhau, khả năng thoát nhiệt và kết cấu từng loại MCB. Một giá trị nhiệt độ đơn lẻ cũng chưa đủ kết luận nếu không biết vị trí đo và điều kiện tải.

Dấu hiệu đáng chú ý hơn là nhiệt độ tăng bất thường so với trạng thái vận hành quen thuộc, xuất hiện điểm nóng cục bộ, hoặc đi kèm biến màu, mùi khét, tiếng lẹt xẹt hay hiện tượng MCB nhảy lặp lại.

Những nguyên nhân làm MCB nóng bất thường

Dòng tải quá lớn hoặc duy trì gần định mức quá lâu

Đây là nguyên nhân trực tiếp thường gặp. Khi tổng công suất các thiết bị trên mạch tăng, dòng qua MCB tăng theo và tổn hao I²R tăng nhanh.

Ví dụ, MCB mang dòng cao hơn 50% so với một trạng thái tham chiếu sẽ có thành phần nhiệt điện trở tăng khoảng 1,5² = 2,25 lần, nếu điện trở không đổi. Do đó chỉ một mức tăng dòng tương đối nhỏ cũng có thể tạo ra khác biệt nhiệt đáng kể.

MCB cũng không được thiết kế để vừa chạm một giá trị dòng nhất định là cắt tức thời. Cơ cấu nhiệt có độ trễ để phân biệt quá tải kéo dài với những biến động ngắn. Vì thế thiết bị có thể nóng lên trước khi xảy ra tác động bảo vệ.

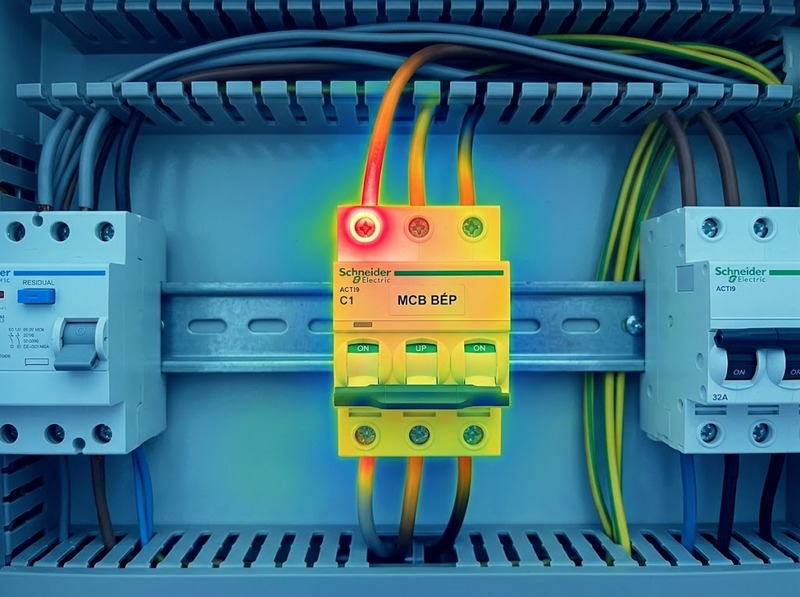

Đầu cọc lỏng hoặc tiếp xúc điện không tốt

Đây là trường hợp cần đặc biệt chú ý. Khi dây dẫn không được kẹp đúng, vít đầu cọc lỏng, bề mặt tiếp xúc bị oxy hóa hoặc dây chỉ tiếp xúc trên diện tích nhỏ, điện trở tại điểm nối tăng lên.

Theo quan hệ P = I²R, ngay cả khi dòng điện không thay đổi, điện trở tiếp xúc tăng cũng làm nhiệt phát sinh tại đầu cọc tăng. Nhiệt thường tập trung ở một vị trí thay vì phân bố đều trên MCB.

Tình trạng này có thể tiến triển theo vòng lặp bất lợi: điểm nối nóng lên, vật liệu giãn nở và chịu chu kỳ nhiệt, chất lượng tiếp xúc tiếp tục suy giảm, điện trở tăng thêm và điểm nối lại càng nóng.

Đáng lưu ý, MCB không nhất thiết phải nhảy trong trường hợp này. Nhiệt có thể tập trung chủ yếu tại đầu nối trong khi dòng tổng của mạch vẫn nằm dưới mức khiến cơ cấu quá dòng tác động.

Dây dẫn hoặc cách đấu nối không phù hợp

MCB có thể nhận nhiệt từ dây dẫn nối vào nó. Nếu tiết diện dây không phù hợp với tải, lõi dây bị tổn thương, phần tuốt dây không đúng, dây chưa được đưa hết vào cọc hoặc kiểu đầu dây không phù hợp với terminal, nhiệt có thể hình thành trên dây và vùng đấu nối rồi truyền sang thân MCB.

Trong trường hợp này, chỉ thay MCB mới nhưng giữ nguyên dây và điểm đấu nối có thể không giải quyết được nguyên nhân.

Ngược lại, cũng không nên tự tăng dòng định mức MCB để tránh hiện tượng nóng hoặc nhảy. MCB còn có nhiệm vụ bảo vệ dây dẫn; tăng định mức mà không kiểm tra lại khả năng chịu dòng của dây có thể khiến dây bị quá tải nhưng thiết bị bảo vệ không cắt đúng lúc.

Nhiệt độ trong tủ cao và nhiều MCB cùng mang tải

MCB thường được lắp sát nhau trên thanh DIN. Khi nhiều nhánh cùng mang tải lớn, nhiệt của từng thiết bị cộng với nhiệt độ môi trường trong tủ có thể làm cả cụm nóng lên.

Điều này khác với lỗi tiếp xúc ở chỗ nhiệt thường phân bố tương đối rộng thay vì xuất hiện một điểm nóng rõ rệt tại duy nhất một đầu cọc.

Nhiệt độ môi trường cũng ảnh hưởng đến phần tử bảo vệ nhiệt. Vì vậy khả năng mang tải thực tế trong một tủ nóng hoặc một cụm thiết bị dày đặc cần được xem xét theo dữ liệu hiệu chỉnh nhiệt của đúng dòng MCB, thay vì chỉ nhìn vào con số dòng định mức in trên mặt thiết bị.

MCB đã suy giảm hoặc có điện trở nội bộ bất thường

Sau thời gian dài hoạt động, đặc biệt nếu từng chịu quá tải, phát nóng hoặc sự cố điện, tiếp điểm và các phần dẫn điện bên trong có thể suy giảm. Điện trở nội bộ tăng sẽ tạo thêm nhiệt khi có dòng chạy qua.

Một thiết bị mới nhưng có lỗi sản xuất, hư hỏng cơ khí hoặc chất lượng không phù hợp cũng có thể xuất hiện biểu hiện tương tự.

Nếu dòng tải, đầu nối và điều kiện môi trường đều bình thường nhưng chính thân một MCB vẫn nóng khác biệt rõ rệt so với các thiết bị tương đương, cần tính đến khả năng MCB đã hỏng và phải được kiểm tra hoặc thay thế.

Vì sao MCB nóng nhưng chưa nhảy?

MCB nóng mà chưa nhảy không đồng nghĩa hệ thống chắc chắn đang bình thường.

Trước hết, bảo vệ quá tải của MCB có đặc tính theo cả dòng điện và thời gian. Quá tải càng lớn thì cơ cấu nhiệt càng tích lũy nhiệt nhanh và thời gian cắt càng ngắn. Khi dòng chỉ tăng vừa phải, thiết bị có thể tiếp tục dẫn điện một khoảng thời gian trước khi tác động.

Trường hợp thứ hai là điểm nóng nằm ở đầu cọc hoặc một mối nối có điện trở cao. Lúc này nguyên nhân chính không nhất thiết là dòng điện vượt định mức mà là điện trở R tại điểm tiếp xúc tăng. Dòng tổng có thể chưa đủ lớn để MCB nhận diện như một quá tải cần cắt, trong khi một vùng rất nhỏ ở terminal đã phát nóng mạnh.

Ngoài ra, nhiệt độ môi trường cao có thể khiến MCB nóng dù tải không thay đổi. Vì thế chẩn đoán không nên dựa vào câu hỏi “MCB có nhảy hay chưa”, mà phải đồng thời xem xét dòng tải, vị trí phát nhiệt, đầu nối, dây dẫn và môi trường tủ điện.

Nhìn vị trí nóng để khoanh vùng nguyên nhân

Mẫu phân bố nhiệt thường cung cấp nhiều thông tin hơn một con số nhiệt độ đơn lẻ.

Khi so sánh, cần so các thiết bị có tải và điều kiện tương đương. Một MCB cấp bình nóng lạnh hoặc bếp điện không thể được kết luận là bất thường chỉ vì nóng hơn MCB của mạch chiếu sáng gần như không tải.

Camera nhiệt có thể hỗ trợ phát hiện điểm nóng cục bộ tốt hơn việc sờ bằng tay, nhưng kết quả vẫn phải được đọc cùng dòng tải và điều kiện vận hành. Việc kiểm tra bên trong tủ điện đang mang điện nên do người có chuyên môn thực hiện.

Khi nào cần ngắt điện và kiểm tra ngay?

MCB cần được ưu tiên kiểm tra khi nhiệt đi kèm dấu hiệu cho thấy vật liệu hoặc điểm nối đã chịu ứng suất bất thường.

Các dấu hiệu cảnh báo gồm:

· Có mùi nhựa, cao su hoặc vật liệu cách điện bị khét

· Vỏ MCB, dây dẫn hoặc terminal bị đổi màu, biến dạng hay có dấu cháy

· Xuất hiện tiếng rè, tiếng lẹt xẹt hoặc dấu hiệu phóng điện

· MCB nhảy nhiều lần dù tải sử dụng không thay đổi rõ rệt

· Một đầu cọc nóng tập trung hơn đáng kể so với đầu còn lại

· Một MCB nóng khác biệt rõ so với thiết bị tương đương có mức tải tương tự

· Nhiệt tăng nhanh sau khi đóng một tải thông thường

· Dòng tải đo được vượt dòng định mức ghi trên MCB

· Dây dẫn hoặc điểm đấu nối cũng phát nóng mạnh

Khi có mùi khét, biến dạng, tiếng phóng điện hoặc dấu cháy, không nên tiếp tục vận hành để “theo dõi thêm”. Cần ngừng tải và cô lập nguồn tại điểm an toàn. Không tháo nắp tủ, chạm terminal hoặc thử siết lại điểm đấu nối khi còn điện.

Cách kiểm tra và xử lý MCB nóng an toàn

Việc xử lý nên đi theo nguyên nhân thay vì thay MCB ngay từ đầu.

1. Xác định tải của mạch bằng cách đối chiếu thiết bị đang sử dụng và dòng điện thực tế với dòng định mức In của MCB

2. Kiểm tra mẫu phát nhiệt để xác định nhiệt tập trung tại đầu cọc, dây dẫn hay toàn bộ thân MCB

3. Cô lập nguồn hoàn toàn trước khi kiểm tra đầu nối, không siết terminal hoặc thao tác phần dẫn điện khi hệ thống còn mang điện

4. Kiểm tra dây và terminal về tiết diện, tình trạng lõi dẫn, chiều dài tuốt dây, vị trí kẹp và lực siết theo đúng yêu cầu của nhà sản xuất

5. Đánh giá điều kiện trong tủ điện nếu nhiều MCB cùng nóng, đặc biệt khi thiết bị lắp sát nhau và thường xuyên mang tải lớn

6. Thay MCB khi xác định thiết bị đã hư hỏng, có dấu nhiệt, tiếp điểm suy giảm hoặc vẫn phát nóng bất thường sau khi loại trừ vấn đề tải và đấu nối

7. Kiểm tra lại sau xử lý dưới điều kiện tải thực tế để chắc chắn điểm nóng không tái xuất hiện

Các phép đo dòng, kiểm tra terminal bên trong tủ và đánh giá bằng camera nhiệt nên được thực hiện bởi thợ điện hoặc kỹ thuật viên có chuyên môn và trang bị phù hợp.

Quan trọng nhất, không xử lý hiện tượng MCB nóng bằng cách đơn giản thay sang MCB có dòng định mức lớn hơn. Nếu nguyên nhân thực sự là mối nối kém, việc tăng định mức không làm giảm điện trở tiếp xúc. Nếu nguyên nhân là quá tải, MCB lớn hơn còn có thể làm mất sự phối hợp bảo vệ với dây dẫn.

MCB bị nóng không tự động đồng nghĩa với hư hỏng, bởi thiết bị vốn phát sinh nhiệt khi mang dòng và cơ cấu bảo vệ quá tải cũng dựa trên hiệu ứng nhiệt. Tuy nhiên, nóng cục bộ tại đầu cọc, nhiệt tăng bất thường so với trước, dòng vượt định mức hoặc xuất hiện mùi khét, đổi màu, tiếng phóng điện và nhảy lặp lại là những dấu hiệu cần kiểm tra.

Muốn xác định đúng nguyên nhân, cần đánh giá đồng thời dòng tải, vị trí phát nhiệt, chất lượng đầu nối, dây dẫn, nhiệt độ trong tủ và tình trạng của chính MCB. Với các dấu hiệu hư hỏng nhiệt hoặc phóng điện, ưu tiên cô lập nguồn an toàn và để người có chuyên môn kiểm tra thay vì tiếp tục vận hành hoặc tự thao tác trên tủ điện đang có điện.
