RCCB 10mA, 30mA, 100mA và 300mA khác nhau thế nào?

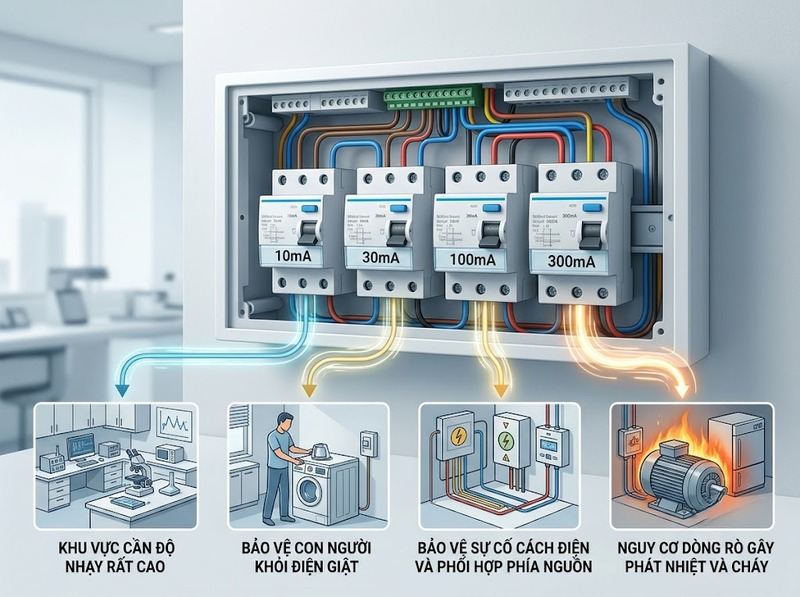

Tuy nhiên, không nên hiểu rằng RCCB 10mA luôn “an toàn hơn” 30mA, hay 30mA luôn tốt hơn 100mA và 300mA. Các mức độ nhạy phục vụ những nhiệm vụ khác nhau: 10mA dành cho trường hợp cần độ nhạy rất cao; 30mA là mức phổ biến cho bảo vệ bổ sung chống điện giật; còn 100mA và 300mA thường liên quan đến bảo vệ khi có sự cố cách điện, phối hợp bảo vệ phía nguồn và, với 300mA trong những điều kiện nhất định, giảm nguy cơ cháy do dòng sự cố.

Độ nhạy mA của RCCB thực chất là gì?

RCCB giám sát sự cân bằng dòng điện đi qua các dây dẫn mang điện của mạch. Trong điều kiện bình thường, tổng vectơ các dòng điện gần bằng 0. Khi một phần dòng điện đi theo đường khác, chẳng hạn qua cách điện bị suy giảm hoặc qua đất, RCCB nhận biết phần chênh lệch này là dòng dư và sẽ tác động khi các điều kiện ngắt được đáp ứng.

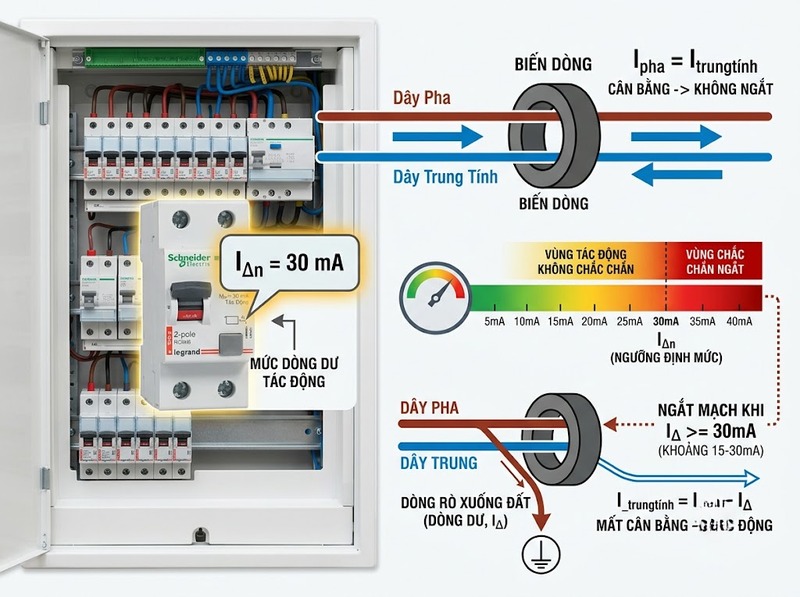

Con số 10mA, 30mA, 100mA hoặc 300mA trên RCCB chính là IΔn, không phải dòng tải định mức của thiết bị. Dòng tải định mức được ký hiệu bằng In và có thể là 25A, 40A, 63A hoặc giá trị khác. Vì vậy, một RCCB 40A–30mA có nghĩa là dòng định mức của RCCB là 40A, còn độ nhạy dòng dư là 30mA.

Theo tiêu chí thử nghiệm của IEC 61008, RCCB không được tác động khi dòng dư nhỏ hơn hoặc bằng 0,5 lần IΔn và phải tác động tại IΔn trong thời gian quy định. Vì vậy RCCB 30mA không nhất thiết chờ đến đúng 30mA mới ngắt; nó có thể tác động khi dòng dư nằm trên 15mA và dưới 30mA.

Với RCCB loại tác động tức thời thông dụng, các tài liệu kỹ thuật theo IEC 61008 đưa ra thời gian tác động tối đa khoảng 0,3 giây tại 1×IΔn, 0,15 giây tại 2×IΔn và 0,04 giây tại 5×IΔn. Đây là lý do không thể đánh giá khả năng bảo vệ chỉ bằng con số mA; đặc tính thời gian, loại RCCB và dạng dòng dư cũng có vai trò.

Bảng so sánh RCCB 10mA, 30mA, 100mA và 300mA

Từ quy tắc 0,5×IΔn đến IΔn, có thể thấy rõ mức độ nhạy thực tế của bốn cấp RCCB:

Các khoảng trên thể hiện nguyên tắc tác động đối với dòng dư thử nghiệm theo tiêu chuẩn, chứ không phải cam kết rằng mọi RCCB sẽ ngắt tại một điểm cố định nằm giữa hai giới hạn.

Sự khác biệt vì vậy không chỉ là 10mA nhạy gấp ba lần 30mA hay 300mA có ngưỡng cao gấp mười lần 30mA. Quan trọng hơn là mỗi ngưỡng tạo ra một điểm cân bằng khác nhau giữa phát hiện dòng dư nhỏ, khả năng tránh tác động ngoài ý muốn và nhiệm vụ bảo vệ của mạch.

RCCB 10mA và 30mA khác nhau thế nào trong bảo vệ con người?

Cả 10mA và 30mA đều thuộc nhóm độ nhạy cao, nhưng 30mA có vai trò đặc biệt trong hệ thống tiêu chuẩn điện hạ áp. Hướng dẫn kỹ thuật dựa trên IEC 60364-4-41 xác định RCD có IΔn không lớn hơn 30mA cho bảo vệ bổ sung chống điện giật trong các trường hợp mà tiêu chuẩn yêu cầu. Đây là lớp bảo vệ bổ sung, không thay thế cách điện cơ bản, nối đất, liên kết bảo vệ hay các biện pháp an toàn điện khác.

RCCB 10mA nhạy hơn đáng kể. Theo nguyên tắc IEC 61008, một thiết bị 10mA đã bước vào vùng có thể tác động khi dòng dư vượt khoảng 5mA, trong khi RCCB 30mA vẫn phải giữ trạng thái không tác động ở mức 15mA trở xuống. Chính khoảng cách này khiến 10mA phù hợp với những trường hợp cụ thể cần phát hiện dòng dư rất nhỏ nhưng đồng thời đòi hỏi mạch có dòng rò tự nhiên thấp.

Độ nhạy cao cũng tạo ra đánh đổi. Tụ lọc EMC, bộ nguồn điện tử, thiết bị biến tần, chiều dài cáp và điện dung ký sinh đều có thể tạo dòng rò trong vận hành bình thường. Khi tổng dòng dư bình thường tiến gần vùng tác động của RCCB 10mA, khả năng ngắt ngoài ý muốn tăng lên. Tài liệu kỹ thuật của Schneider Electric cũng lưu ý 10mA là mức dành cho những ứng dụng rất cụ thể và dễ bị ảnh hưởng hơn bởi dòng rò tự nhiên của hệ thống.

Do đó, 10mA không phải phiên bản “nâng cấp mặc định” của 30mA. Với nhiều mạch cuối thông thường cần bảo vệ bổ sung cho con người, 30mA tạo ra sự cân bằng thực tế hơn giữa độ nhạy và khả năng duy trì cấp điện.

RCCB 100mA và 300mA khác gì so với 30mA?

RCCB 100mA và 300mA cho phép dòng dư lớn hơn trước khi bước vào vùng tác động. Vì vậy chúng không được xem là giải pháp thay thế cho RCCB ≤30mA ở những mạch mà bảo vệ bổ sung chống điện giật bằng RCD 30mA được yêu cầu.

Vai trò của 100mA và 300mA rõ hơn khi xét đến bảo vệ khi có sự cố cách điện. Ví dụ trong hệ thống nối đất TT, việc chọn độ nhạy RCD phải liên hệ với điện trở nối đất RA. Quan hệ được sử dụng là IΔn ≤ 50/RA trong điều kiện giới hạn điện áp tiếp xúc 50V. Điều đó cho thấy một RCCB 100mA hoặc 300mA vẫn có thể thực hiện nhiệm vụ cắt sự cố nếu hệ thống nối đất và thời gian cắt đáp ứng yêu cầu; mục tiêu này khác với lớp bảo vệ bổ sung ≤30mA.

Chẳng hạn, xét riêng điều kiện 50V nói trên, 100mA tương ứng với RA tối đa 500Ω, còn 300mA tương ứng khoảng 166Ω. Đây chỉ là cách minh họa mối quan hệ giữa IΔn và nối đất, không phải tiêu chí duy nhất để thiết kế hệ thống bảo vệ.

Mức 300mA còn có vai trò đáng chú ý trong bảo vệ chống tác động nhiệt. IEC 60364-4-42:2024 quy định các biện pháp bảo vệ liên quan đến nguy cơ cháy, và hướng dẫn áp dụng theo IEC chỉ ra RCD ≤300mA cho một số khu vực BE2 có nguy cơ cháy do bản chất vật liệu được xử lý hoặc lưu trữ. Vì thế, không nên diễn giải thành quy tắc “mọi công trình đều phải dùng RCCB 300mA chống cháy”.

Trong hệ thống phân cấp nhiều RCD, 100mA hoặc 300mA cũng có thể được bố trí ở phía nguồn để phục vụ phối hợp chọn lọc với RCCB 30mA phía tải. Khi cần tính chọn lọc, chỉ tăng IΔn chưa chắc đã đủ; đặc tính thời gian, chẳng hạn RCCB loại S có trễ chọn lọc, cũng phải được phối hợp.

Vì sao RCCB càng nhạy càng dễ tác động ngoài ý muốn?

RCCB không thể phân biệt dòng dư xuất hiện do một người chạm vào phần mang điện với mọi dạng dòng rò bình thường của thiết bị. Nó phản ứng dựa trên dòng dư mà bộ cảm biến ghi nhận và đặc tính tác động của chính RCCB.

Giả sử một nhóm tải điện tử tạo tổng dòng dư bình thường khoảng 7mA. Với RCCB 10mA, 7mA đã cao hơn 0,5×IΔn = 5mA và nằm trong vùng mà thiết bị có thể tác động. Với RCCB 30mA, cùng 7mA vẫn thấp hơn mức 0,5×IΔn = 15mA, nơi RCCB theo tiêu chí thử nghiệm không được tác động. Đây là nguyên nhân một mức IΔn thấp có thể làm giảm biên dự phòng trước dòng rò bình thường.

Điều đó không có nghĩa RCCB 10mA “hay nhảy sai”. Nếu nó nhận được dòng dư đủ lớn để nằm trong đặc tính tác động, việc ngắt là hành vi phù hợp với thiết kế. Vấn đề thực tế thường nằm ở việc chọn độ nhạy không phù hợp với tổng dòng rò của nhóm tải, ghép quá nhiều thiết bị vào cùng một RCCB hoặc chưa xử lý nguyên nhân rò điện thực sự.

Ngược lại, tăng từ 30mA lên 100mA hoặc 300mA chỉ để tránh hiện tượng thường xuyên ngắt có thể loại bỏ triệu chứng nhưng đồng thời làm thay đổi chức năng bảo vệ. Nếu mạch cần lớp bảo vệ bổ sung ≤30mA, việc thay bằng 100mA hoặc 300mA không còn đáp ứng cùng một nhiệm vụ bảo vệ.

Nên chọn RCCB 10mA, 30mA, 100mA hay 300mA?

Việc chọn độ nhạy nên bắt đầu từ nhiệm vụ bảo vệ của mạch, thay vì chọn mức mA thấp nhất hoặc cao nhất có thể.

Cũng cần tách độ nhạy IΔn khỏi các thông số khác. Một RCCB 30mA chưa chắc phù hợp chỉ vì độ nhạy đúng: còn phải xét dòng định mức In, loại dòng dư mà RCCB có thể phát hiện như AC, A, F hoặc B, hệ thống nối đất, dòng rò bình thường và yêu cầu chọn lọc.

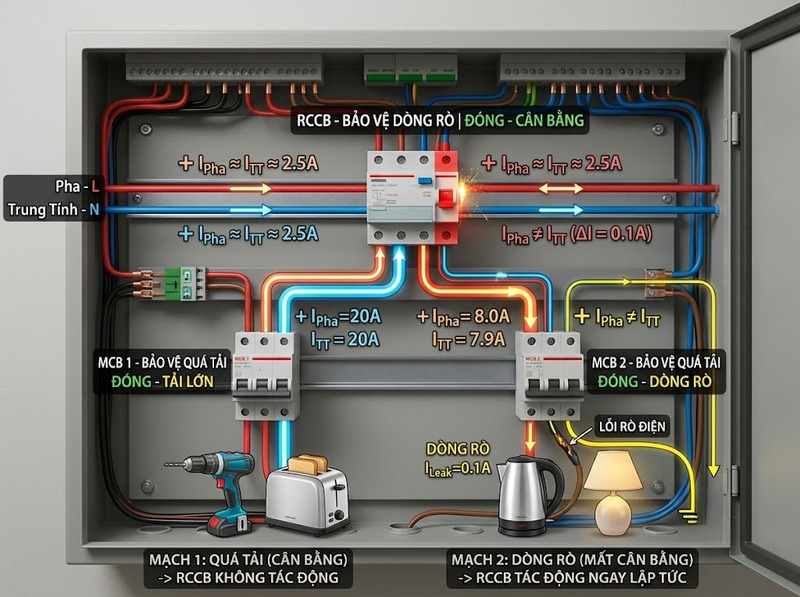

Đồng thời, RCCB theo IEC 61008 là thiết bị bảo vệ dòng dư; bản thân nó không thay thế thiết bị bảo vệ quá tải và ngắn mạch. Vì vậy việc xác định đúng 10mA, 30mA, 100mA hay 300mA chỉ là một phần của thiết kế bảo vệ điện hoàn chỉnh.

RCCB 10mA nhạy nhất, nhưng phù hợp chủ yếu với những trường hợp cụ thể cần phát hiện dòng dư rất nhỏ và có đủ biên đối với dòng rò bình thường. 30mA là mức điển hình cho bảo vệ bổ sung chống điện giật, còn 100mA và 300mA thường phục vụ bảo vệ sự cố, phối hợp bảo vệ phía nguồn và các nhiệm vụ khác theo thiết kế; 300mA còn được sử dụng cho bảo vệ nguy cơ cháy trong những điều kiện tiêu chuẩn xác định.

Vì vậy, không nên chọn RCCB chỉ theo nguyên tắc “mA càng nhỏ càng tốt”. Độ nhạy đúng là độ nhạy đáp ứng đúng nhiệm vụ bảo vệ, hệ thống nối đất, đặc tính tải và tiêu chuẩn áp dụng; một RCCB 300mA không thay thế RCCB 30mA khi mạch cần bảo vệ bổ sung cho con người, còn 10mA cũng không phải lựa chọn mặc định cho mọi mạch dân dụng.
