IΔn là dòng điện dư tác động danh định của RCCB, thường được ghi bằng mA. Đây là giá trị dòng điện dư được ấn định cho thiết bị mà tại đó RCCB phải tác động trong các điều kiện quy định.

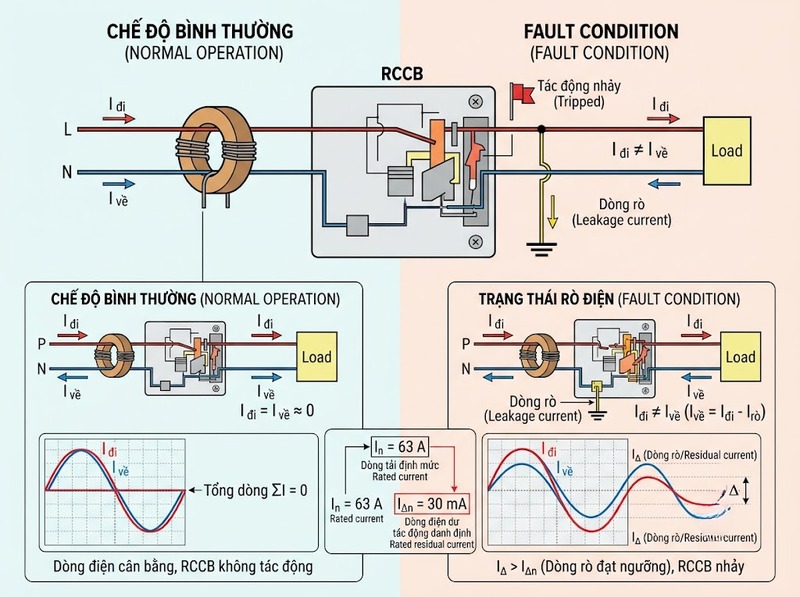

RCCB không đo “dòng rò” theo cách tách riêng một dây dẫn. Thiết bị giám sát tổng vectơ các dòng điện đi qua các dây mang dòng. Khi dòng đi và dòng về cân bằng, tổng này gần bằng 0. Nếu một phần dòng đi theo đường khác, chẳng hạn qua đất do suy giảm cách điện, xuất hiện dòng dư IΔ. RCCB dùng đại lượng này để quyết định tác động theo đặc tính bảo vệ của nó.
Vì vậy, khi thấy nhãn IΔn = 30 mA, ý nghĩa cốt lõi là RCCB có độ nhạy dòng dư danh định 30 mA; con số này không phải dòng tải định mức và cũng không phải mức rò “được phép” của hệ thống.
Độ nhạy thể hiện ở ngưỡng dòng dư cần thiết để RCCB tác động. Với cùng điều kiện và cùng loại đặc tính, IΔn nhỏ hơn nghĩa là RCCB phản ứng với dòng dư nhỏ hơn.
Giá trị dòng điện dư không tác động tiêu chuẩn IΔno bằng 0,5 IΔn. Với dòng dư xoay chiều hình sin trong điều kiện thử tương ứng, RCCB không được tác động ở mức 0,5 IΔn hoặc thấp hơn, còn tại IΔn thì phải tác động trong giới hạn thời gian quy định. Vì vậy, ngưỡng tác động thực tế nằm trong vùng lớn hơn 0,5 IΔn đến không vượt quá IΔn, thay vì chỉ có một điểm duy nhất.
Ví dụ với RCCB IΔn = 30 mA:
· 0,5 IΔn = 15 mA: thiết bị không được tác động ở mức này hoặc thấp hơn trong điều kiện thử quy định
· Trên 15 mA nhưng dưới 30 mA: RCCB có thể tác động
· 30 mA: RCCB phải tác động theo đặc tính thời gian quy định
Điều này cũng cho thấy IΔn là thông số về ngưỡng dòng, không phải thông số thời gian cắt. Một RCCB có IΔn thấp hơn nhạy hơn về dòng dư, nhưng không thể chỉ nhìn IΔn để kết luận mọi trường hợp nó sẽ cắt nhanh hơn một RCCB khác.
Các giá trị IΔn có thể gặp gồm 10, 30, 100, 300 hoặc 500 mA. Giá trị càng thấp thì ngưỡng dòng dư gây tác động càng thấp; đổi lại, mạch cũng ít “dư địa” hơn trước dòng rò nền bình thường.
|
IΔn thường gặp |
Ý nghĩa thực tế điển hình |
|
10 mA |
Ngưỡng danh định thấp hơn 30 mA, dùng khi cần phát hiện dòng dư ở mức nhỏ hơn; dễ bị ảnh hưởng hơn bởi dòng rò nền |
|
30 mA |
Mức dùng cho bảo vệ bổ sung chống điện giật trong nhiều mạch cuối khi được yêu cầu |
|
100 mA |
Ngưỡng cao hơn 30 mA; có thể dùng cho bảo vệ sự cố/rò đất hoặc cấp phía trên tùy thiết kế |
|
300 mA |
Có thể dùng ở cấp bảo vệ rò đất và giảm nguy cơ cháy do dòng sự cố với đất |
|
500 mA |
Ngưỡng cao hơn, dùng trong một số hệ thống hoặc thiết bị có yêu cầu bảo vệ rò đất riêng; không thay thế bảo vệ bổ sung 30 mA |
Với chức năng bảo vệ bổ sung chống điện giật, IΔn không vượt quá 30 mA là mốc kỹ thuật quan trọng trong các trường hợp được yêu cầu. Do đó, RCCB 100 mA, 300 mA hoặc 500 mA không tương đương với RCCB 30 mA về mục tiêu bảo vệ bổ sung chống điện giật.
Bảng trên chỉ thể hiện vai trò điển hình của độ nhạy. Việc chọn giá trị cụ thể còn phụ thuộc loại mạch, dòng rò nền, yêu cầu phối hợp bảo vệ và quy định áp dụng cho công trình.
IΔn và In thường cùng xuất hiện trên mặt RCCB nhưng mô tả hai đại lượng khác nhau.
|
Thông số |
Ý nghĩa |
Đơn vị |
Ví dụ |
|
In |
Dòng điện định mức mà RCCB có thể mang liên tục trong các điều kiện xác định |
A |
40 A, 63 A, 100 A |
|
IΔn |
Dòng điện dư tác động danh định, thể hiện độ nhạy bảo vệ dòng dư |
mA hoặc A |
30 mA, 100 mA, 300 mA |
Một RCCB ghi 63 A / 30 mA không có nghĩa nó sẽ cắt khi dòng tải đạt 30 mA. 63 A mô tả khả năng mang dòng định mức của RCCB, còn 30 mA = 0,03 A mô tả độ nhạy với dòng dư.
RCCB đúng nghĩa không tích hợp chức năng bảo vệ quá tải và ngắn mạch. Vì vậy, IΔn không thay thế cho thông số và thiết bị bảo vệ quá dòng; hệ thống vẫn cần giải pháp bảo vệ quá dòng phù hợp.
Không. IΔn nhỏ hơn đồng nghĩa nhạy hơn, nhưng độ nhạy tối ưu phải phù hợp mục tiêu bảo vệ và đặc tính dòng rò của mạch.
Nhiều thiết bị điện tử tạo ra một mức dòng rò làm việc nhỏ qua bộ lọc nhiễu, tụ chống nhiễu hoặc điện dung ký sinh. Khi nhiều tải cùng nằm sau một RCCB, các thành phần rò có thể cộng lại. Nếu tổng dòng dư bình thường tiến gần vùng tác động của RCCB, xác suất ngắt ngoài ý muốn sẽ tăng, dù không có sự cố cách điện nghiêm trọng.
Vì vậy, lựa chọn IΔn cần cân bằng ba yếu tố: chức năng bảo vệ bắt buộc, dòng rò nền dự kiến và khả năng phối hợp với các cấp bảo vệ khác. Với mục tiêu bảo vệ bổ sung chống điện giật, ngưỡng không vượt quá 30 mA là mốc quan trọng; với bảo vệ rò đất hoặc chống nguy cơ cháy ở cấp phía trên, giá trị lớn hơn có thể phù hợp tùy thiết kế.
RCCB có IΔn không vượt quá 30 mA được dùng cho bảo vệ bổ sung chống điện giật trong các trường hợp phù hợp, nhưng không loại bỏ hoàn toàn nguy cơ điện giật. Nó không thay thế các biện pháp an toàn cơ bản như cách điện, nối đất bảo vệ và thiết kế hệ thống đúng yêu cầu.
IΔn là thông số cốt lõi cho biết độ nhạy dòng dư của RCCB. Giá trị IΔn càng nhỏ thì ngưỡng tác động càng thấp; với điều kiện thử dòng dư xoay chiều hình sin, 0,5 IΔn là ngưỡng không tác động tiêu chuẩn còn tại IΔn thiết bị phải tác động. Vì vậy, RCCB 30 mA có thể tác động trước khi dòng dư đạt 30 mA và không nên hiểu 30 mA là một điểm cắt tuyệt đối. Khi đọc hoặc chọn RCCB, cần phân biệt IΔn với In và cân nhắc đúng mục tiêu bảo vệ: 30 mA gắn với bảo vệ bổ sung chống điện giật, còn các mức cao hơn phục vụ những yêu cầu rò đất hoặc bảo vệ ở cấp khác. IΔn thấp hơn nghĩa là nhạy hơn, nhưng không mặc định là lựa chọn tốt nhất cho mọi mạch.
