MCCB nhiệt từ và MCCB điện tử khác nhau thế nào?

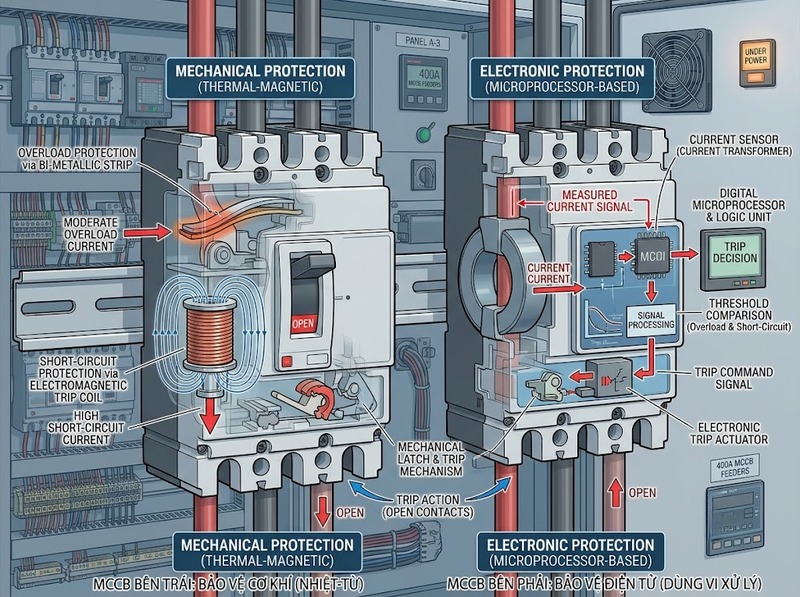

MCCB nhiệt từ dựa trực tiếp vào hiện tượng vật lý: nhiệt do dòng điện làm nóng phần tử lưỡng kim để xử lý quá tải, còn lực điện từ được dùng để tác động khi dòng ngắn mạch tăng cao. MCCB điện tử chuyển dòng điện thành tín hiệu đo, xử lý tín hiệu bằng mạch điện tử hoặc vi xử lý rồi so sánh với các ngưỡng bảo vệ đã cài đặt. Vì vậy, MCCB điện tử thường cho phép xây dựng đặc tính bảo vệ linh hoạt hơn, nhưng mức độ linh hoạt thực tế vẫn phụ thuộc từng trip unit.

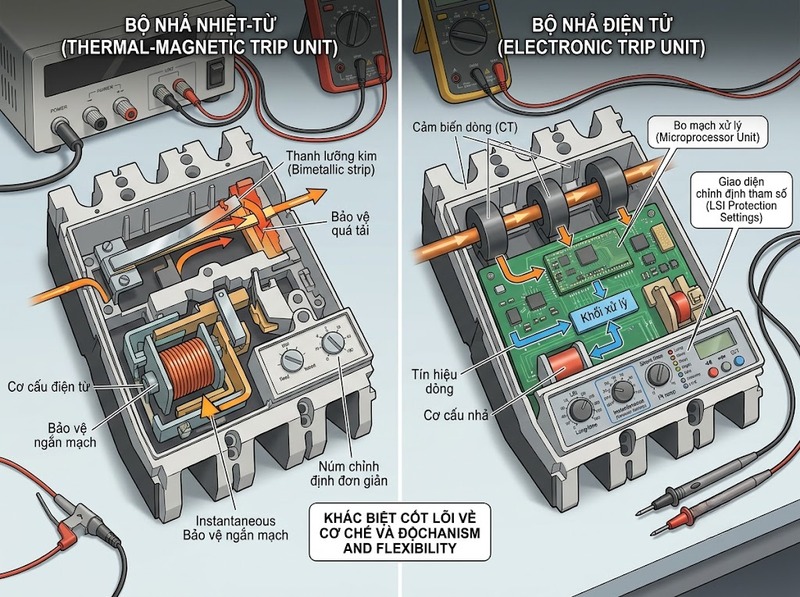

Khác nhau cốt lõi nằm ở bộ nhả bảo vệ

Nếu chỉ nhìn bên ngoài, hai MCCB có thể có cấu trúc đóng cắt khá giống nhau. Sự khác biệt chính nằm trong trip unit và cách trip unit biến dòng điện bất thường thành lệnh trip.

Do đó, khác biệt giữa hai loại không đơn thuần là “loại nào hiện đại hơn”. MCCB nhiệt từ tạo đặc tính bảo vệ bằng các phần tử vật lý, còn MCCB điện tử tạo đặc tính bảo vệ bằng quá trình đo và xử lý tín hiệu.

Cơ chế bảo vệ của MCCB nhiệt từ

Bảo vệ quá tải bằng phần tử nhiệt

Khi dòng tải vượt mức cho phép nhưng chưa đến mức ngắn mạch, dòng điện làm nóng phần tử lưỡng kim. Nhiệt độ tăng khiến hai lớp kim loại có hệ số giãn nở khác nhau biến dạng. Khi độ cong đạt đến mức xác định, cơ cấu này tác động vào bộ nhả và MCCB mở tiếp điểm.

Quá trình tích nhiệt cần thời gian, vì vậy bảo vệ quá tải có đặc tính nghịch thời gian: mức quá tải càng lớn thì thời gian tác động càng ngắn. Điều này phù hợp với bản chất nhiệt của dây dẫn và thiết bị điện, bởi một dòng vượt định mức trong thời gian rất ngắn không gây hậu quả giống như cùng mức dòng đó tồn tại liên tục.

Một hệ quả của cơ chế này là đặc tính bảo vệ có liên hệ với nhiệt độ. Trip unit thường được hiệu chuẩn tại một điều kiện nhiệt xác định, trong khi nhiệt độ môi trường và mức phát nóng thực tế có thể ảnh hưởng đến trạng thái của phần tử nhiệt. Vì vậy, khi yêu cầu độ chính xác cao, không nên chỉ nhìn giá trị dòng chỉnh định mà phải kiểm tra đường cong trip và điều kiện hiệu chỉnh của nhà sản xuất.

Bảo vệ ngắn mạch bằng cơ cấu từ

Khi ngắn mạch xảy ra, dòng điện có thể tăng lên nhiều lần dòng làm việc. Từ trường sinh ra trong cuộn điện từ lúc này đủ lớn để kéo cơ cấu nhả gần như tức thời, không cần chờ quá trình tích nhiệt.

Khả năng chỉnh ngưỡng từ phụ thuộc từng trip unit. Có loại sử dụng ngưỡng cố định, nhưng cũng có MCCB nhiệt từ cho phép chỉnh ngưỡng bảo vệ ngắn mạch. Vì vậy, nhận định “MCCB nhiệt từ luôn có ngưỡng từ cố định” không đúng cho mọi thiết bị.

Chẳng hạn, trên một số trip unit TM-D, ngưỡng quá tải Ir được chỉnh trong khoảng 0,7–1,0 lần dòng định mức In, trong khi ngưỡng từ Ii của một số cỡ được cố định; ở các cỡ khác nhà sản xuất lại cung cấp bộ chỉnh Ii. Sai số pickup từ trên một số phiên bản có thể ở mức ±20%. Các con số này là đặc tính của từng dòng sản phẩm, không phải giá trị mặc định cho mọi MCCB nhiệt từ.

Cơ chế bảo vệ của MCCB điện tử

Dòng điện được đo trước khi đưa ra quyết định trip

MCCB điện tử sử dụng cảm biến dòng để tạo tín hiệu đại diện cho dòng điện chạy qua các cực. Tín hiệu sau đó được xử lý bởi mạch điện tử hoặc vi xử lý. Trip unit xác định giá trị dòng, đối chiếu với các ngưỡng và thời gian đã cài đặt, sau đó kích hoạt cơ cấu nhả nếu điều kiện bảo vệ được thỏa mãn.

Một số trip unit sử dụng phép đo true RMS, nhờ đó quyết định bảo vệ dựa trên giá trị hiệu dụng của dòng điện thay vì chỉ phản ứng trực tiếp với độ phát nóng của lưỡng kim. Ngưỡng xử lý điện tử cũng có thể ít chịu tác động trực tiếp của nhiệt độ môi trường hơn. Tuy nhiên, điều này không loại bỏ giới hạn nhiệt của chính MCCB: khả năng mang dòng và yêu cầu derating của thiết bị vẫn phải tuân theo tài liệu kỹ thuật.

Các hàm L, S, I và G tạo ra nhiều lớp bảo vệ

Trip unit điện tử thường mô tả chức năng bảo vệ bằng các ký hiệu như L, S, I và G. L là bảo vệ quá tải dài hạn; S là bảo vệ ngắn mạch có trì hoãn; I là bảo vệ ngắn mạch tức thời; G là bảo vệ quá dòng chạm đất.

Điểm quan trọng là không phải MCCB điện tử nào cũng có đầy đủ bốn chức năng. Trip unit cơ bản có thể chỉ cung cấp L và I hoặc L kết hợp S/I, trong khi phiên bản cao hơn mới có LSI, LSIG hoặc các chức năng đo lường và truyền thông. Vì thế, chỉ biết một MCCB sử dụng trip unit điện tử chưa đủ để kết luận nó có những chức năng bảo vệ nào.

MCCB điện tử có khả năng chỉnh định linh hoạt hơn

Khác biệt dễ thấy nhất trong vận hành là số tham số có thể điều chỉnh. Với MCCB nhiệt từ, người vận hành chủ yếu tác động lên ngưỡng quá tải Ir và, ở một số phiên bản, ngưỡng từ tức thời. Hình dạng của đường cong còn chịu ràng buộc bởi đặc tính vật lý của phần tử nhiệt và cơ cấu từ.

Trip unit điện tử có thể tách riêng ngưỡng dòng và thời gian của nhiều vùng bảo vệ. Ở các phiên bản nâng cao, người thiết kế có thể điều chỉnh long-time pickup, long-time delay, short-time pickup, short-time delay, instantaneous pickup và các tham số bảo vệ khác. Điều này cho phép đường cong bảo vệ được đặt gần hơn với đặc tính tải và với thiết bị bảo vệ ở cấp trên hoặc cấp dưới.

Sự khác biệt có thể thấy qua thông số thực tế. Một trip unit MicroLogic 2 cho phép chỉnh Isd trong khoảng 1,5–10 lần Ir với độ chính xác công bố ±15%; thời gian short-time trên phiên bản này là cố định. Những trip unit MicroLogic cao hơn mới cho phép điều chỉnh thêm các tham số thời gian và đặc tính I²t. Ví dụ này cũng cho thấy “điện tử” không đồng nghĩa với “mọi tham số đều chỉnh được”; khả năng chỉnh phải được kiểm tra đúng theo model.

Khả năng chỉnh rộng hơn cũng tạo thêm yêu cầu kỹ thuật. Nếu các ngưỡng Ir, Isd, Ii hoặc thời gian tr, tsd được cài đặt không phù hợp, một trip unit điện tử nhiều chức năng vẫn có thể tạo ra phối hợp bảo vệ kém. Phần cứng linh hoạt không thay thế cho việc tính toán dòng tải, dòng sự cố và kiểm tra đường cong time-current.

MCCB điện tử thuận lợi hơn khi cần phối hợp bảo vệ

Trong hệ thống có nhiều cấp MCCB nối tiếp, yêu cầu không chỉ là “có sự cố thì cắt” mà còn là thiết bị gần điểm sự cố nhất nên được ưu tiên cắt khi điều kiện phối hợp cho phép. Đây là nơi khả năng điều chỉnh thời gian của trip unit điện tử tạo ra giá trị rõ rệt.

Bảo vệ short-time có thể đặt một khoảng trì hoãn có chủ đích. Nhờ đó, MCCB phía trên chờ MCCB phía dưới xử lý sự cố trước thay vì cả hai cùng trip. Một số trip unit nâng cao còn hỗ trợ đặc tính I²t hoặc zone selective interlocking để cải thiện phối hợp giữa nhiều cấp bảo vệ.

Điều này cũng giải thích tại sao không nên khẳng định MCCB điện tử luôn cắt nhanh hơn MCCB nhiệt từ. Với một số vùng sự cố, hệ thống điện tử có thể nhận biết dòng rất nhanh nhưng lại chủ động trì hoãn lệnh trip để đạt tính chọn lọc. Thời gian loại trừ sự cố thực tế phải được đánh giá trên đường cong bảo vệ và cấu hình cài đặt, không thể suy ra chỉ từ tên “nhiệt từ” hay “điện tử”.

Ngoài bảo vệ, trip unit điện tử cao cấp có thể cung cấp dữ liệu dòng điện, điện áp, công suất, năng lượng, hệ số công suất hoặc các thông tin phục vụ giám sát. Khả năng này phụ thuộc từng phiên bản và phụ kiện truyền thông; nó không phải đặc tính mặc định của mọi MCCB điện tử.

Điện tử không đồng nghĩa với khả năng cắt ngắn mạch cao hơn

Một nhầm lẫn thường gặp là cho rằng MCCB điện tử có Icu hoặc Ics cao hơn vì bộ bảo vệ của nó tiên tiến hơn. Thực tế, cơ chế phát hiện sự cố và khả năng cắt dòng sự cố là hai nhóm đặc tính khác nhau.

Trip unit quyết định khi nào cơ cấu phải trip. Còn khả năng cắt ngắn mạch phụ thuộc vào cấu trúc toàn bộ circuit breaker như hệ thống tiếp điểm, buồng dập hồ quang, cơ cấu truyền động và cấp hiệu năng của frame. Trong cùng một họ MCCB, nhà sản xuất có thể cung cấp nhiều cấp breaking capacity đồng thời hỗ trợ nhiều loại trip unit khác nhau; khi cấu hình sản phẩm, breaking capacity và trip unit protection type cũng được xác định như các thông số riêng biệt.

Vì vậy, khi so sánh MCCB nhiệt từ và điện tử, không nên dùng Icu hoặc Ics làm bằng chứng trực tiếp rằng một cơ chế trip “tốt hơn” cơ chế còn lại. Icu, Ics phải được kiểm tra riêng theo điện áp hệ thống và dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Ý nghĩa thực tế của hai cơ chế bảo vệ

MCCB nhiệt từ phù hợp với bài toán mà chức năng cần thiết chủ yếu là bảo vệ quá tải và ngắn mạch, số tham số cần hiệu chỉnh không nhiều và đường cong bảo vệ tiêu chuẩn đã đáp ứng yêu cầu phối hợp. Cấu trúc bảo vệ trực tiếp cũng khiến loại này dễ hiểu khi kiểm tra nguyên lý tác động. Nhiều dòng nhiệt từ được thiết kế cho cả mạng AC và DC, nhưng phạm vi điện áp và khả năng sử dụng cụ thể vẫn phải kiểm tra theo từng sản phẩm.

MCCB điện tử tạo lợi thế khi hệ thống cần điều chỉnh nhiều ngưỡng bảo vệ, yêu cầu chọn lọc giữa nhiều cấp MCCB, cần bảo vệ bổ sung hoặc cần dữ liệu giám sát. Đổi lại, người thiết kế phải hiểu rõ chức năng của trip unit và thiết lập các thông số dựa trên tính toán bảo vệ thay vì chỉ sử dụng cài đặt mặc định.

Cũng không nên suy rộng rằng mọi MCCB điện tử đều thích hợp cho cùng loại nguồn điện. Nhiều trip unit điện tử phổ biến được thiết kế cho mạng AC, trong khi MCCB nhiệt từ thường có nhiều cấu hình dùng được cho cả AC và DC. Vẫn tồn tại các giải pháp điện tử dành cho những ứng dụng khác, nên tiêu chí cuối cùng phải là tài liệu kỹ thuật của đúng MCCB và đúng trip unit, không phải tên gọi chung của công nghệ.

Khác biệt bản chất giữa MCCB nhiệt từ và MCCB điện tử nằm ở cơ chế tạo quyết định bảo vệ. MCCB nhiệt từ dùng phản ứng nhiệt và điện từ trực tiếp để xử lý quá tải, ngắn mạch; MCCB điện tử đo dòng và xử lý tín hiệu nên có khả năng xây dựng đặc tính bảo vệ linh hoạt hơn. Điều này giúp trip unit điện tử thuận lợi khi cần chỉnh định sâu, phối hợp chọn lọc hoặc giám sát, nhưng không đồng nghĩa mặc định với khả năng cắt ngắn mạch cao hơn hay luôn tác động nhanh hơn. Khi đánh giá hai loại, cần tách rõ cơ chế trip, phạm vi chỉnh định, chức năng bảo vệ và khả năng cắt Icu/Ics thay vì gộp chúng thành một tiêu chí duy nhất.
