Khả năng cắt Icn của RCBO là gì?

Điểm quan trọng nhất là Icn không phải dòng điện làm RCBO bắt đầu tác động. Đây là trị số khả năng cắt ngắn mạch định mức, dùng để xác định RCBO có đủ khả năng xử lý mức dòng sự cố có thể xuất hiện tại vị trí lắp đặt hay không.

Icn là khả năng cắt ngắn mạch định mức của RCBO

Icn là viết tắt của rated short-circuit capacity, tức khả năng cắt ngắn mạch định mức. Với RCBO, đây là trị số dòng ngắn mạch được nhà sản xuất ấn định cho thiết bị sau khi khả năng cắt được xác minh theo các điều kiện và trình tự thử quy định.

IEC 61009-1 là tiêu chuẩn áp dụng cho RCBO dùng trong hộ gia đình và các mục đích tương tự; phiên bản IEC 61009-1:2024 tiếp tục quy định các yêu cầu và phép thử liên quan đến khả năng ngắn mạch của loại thiết bị này.

Icn thường được biểu thị bằng A hoặc kA. Chẳng hạn:

· Icn = 6 kA tương ứng 6.000 A

· Icn = 10 kA tương ứng 10.000 A

Ý nghĩa của con số này không phải RCBO sẽ chờ đến đúng 6.000 A hoặc 10.000 A mới ngắt. Nó cho biết mức khả năng cắt ngắn mạch mà RCBO được định mức và thử nghiệm để xử lý trong các điều kiện quy định.

Giới hạn này cũng phải được hiểu cùng điện áp định mức, tiêu chuẩn áp dụng và các điều kiện kỹ thuật của thiết bị. Vì thế, không nên tách riêng con số kA khỏi datasheet hoặc thông tin kỹ thuật của RCBO.

Icn thể hiện khả năng cắt ngắn mạch như thế nào?

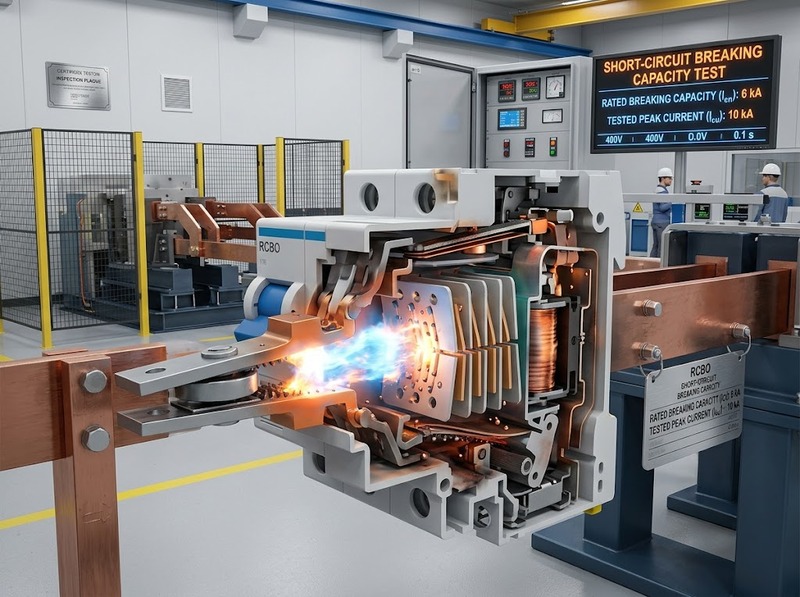

Khi hai điểm có điện thế khác nhau bị nối với nhau qua một tổng trở rất nhỏ, dòng ngắn mạch có thể tăng lên hàng nghìn ampe trong thời gian rất ngắn. RCBO phải phát hiện quá dòng, mở các tiếp điểm và dập hồ quang hình thành trong quá trình cắt.

Khả năng cắt vì vậy không chỉ phụ thuộc vào việc cơ cấu bảo vệ có “nhảy” hay không. Thiết bị còn phải chịu được ứng suất nhiệt và lực điện động do dòng sự cố rất lớn tạo ra, đồng thời dập được hồ quang để dòng điện thực sự bị gián đoạn.

Icn tổng hợp khả năng đó thành một trị số định mức có thể dùng trong thiết kế hệ thống.

Ví dụ, nếu tại vị trí đặt RCBO có dòng ngắn mạch dự kiến 4 kA, RCBO có Icn 6 kA về nguyên tắc đáp ứng điều kiện về khả năng cắt. Ngược lại, nếu dòng ngắn mạch dự kiến là 8 kA thì không thể coi RCBO Icn 6 kA là đủ khả năng cắt độc lập chỉ dựa trên định mức của thiết bị.

Cần phân biệt dòng ngắn mạch dự kiến với dòng thực tế được RCBO cho đi qua sau tác động hạn dòng. Dòng dự kiến mô tả dòng sự cố có thể xuất hiện nếu thiết bị bảo vệ không hạn chế nó; đây mới là đại lượng quan trọng khi đánh giá khả năng cắt.

Cách hiểu Icn 6 kA và 10 kA trên RCBO

Các mức 6 kA và 10 kA xuất hiện trên nhiều dòng RCBO thương mại. Tài liệu kỹ thuật của các nhà sản xuất có sản phẩm công bố Icn 6 kA theo EN/IEC 61009-1, trong khi những dòng khác có Icn 10 kA.

Về ý nghĩa kỹ thuật:

RCBO Icn 6 kA có khả năng cắt ngắn mạch định mức 6.000 A theo điều kiện thử tương ứng. Nếu dòng ngắn mạch dự kiến tại điểm lắp thấp hơn hoặc bằng giới hạn phù hợp này, thiết bị có đủ định mức khả năng cắt xét riêng theo Icn.

RCBO Icn 10 kA có mức định mức cao hơn, phù hợp với vị trí có dòng ngắn mạch dự kiến lớn hơn mà RCBO 6 kA không đáp ứng.

Tuy nhiên, từ đó không nên suy ra rằng RCBO 10 kA luôn là lựa chọn cần thiết cho mọi mạch. Giá trị cần thiết phụ thuộc vào dòng ngắn mạch dự kiến tại chính điểm lắp đặt và phương án phối hợp bảo vệ của hệ thống.

Một điểm dễ nhầm khác là Icn 6 kA không có nghĩa dòng ngắn mạch dưới 6 kA sẽ không được cắt. Ngưỡng và thời gian tác động khi quá dòng do đặc tính bảo vệ của RCBO quyết định; Icn mô tả năng lực chịu và cắt sự cố, không phải ngưỡng khởi động bảo vệ.

Icn khác In, IΔn, Ics và Icu thế nào?

Các ký hiệu này có thể cùng xuất hiện trong tài liệu kỹ thuật nhưng không thể thay thế cho nhau.

Sự khác biệt về tiêu chuẩn đặc biệt quan trọng. Một RCBO có thể được công bố Icn theo IEC/EN 61009-1 đồng thời có một trị số khả năng cắt khác khi được đánh giá theo IEC 60947-2. Chẳng hạn, có sản phẩm công bố Icn 6 kA theo EN 61009 nhưng khả năng cắt theo IEC 60947-2 là 10 kA; vì vậy không nên đọc hai trị số này như cùng một thông số.

Tương tự, Ics không mặc nhiên bằng Icn. Quan hệ giữa hai giá trị phụ thuộc tiêu chuẩn và thiết kế cụ thể. Có dòng RCBO công bố Ics bằng 100% Icn ở một mức khả năng cắt nhưng bằng 75% Icn ở một phiên bản khác.

Do đó, khi đánh giá một RCBO, cần đọc đúng ký hiệu đi kèm trị số kA thay vì chỉ nhìn con số lớn nhất trên tài liệu sản phẩm.

Cách chọn Icn theo dòng ngắn mạch tại điểm lắp

Nguyên tắc kỹ thuật cơ bản là khả năng cắt của thiết bị bảo vệ phải lớn hơn hoặc bằng dòng ngắn mạch dự kiến tại vị trí mà thiết bị được lắp đặt. Dòng ngắn mạch dự kiến phụ thuộc vào nguồn cung cấp, công suất và trở kháng nguồn, chiều dài và tiết diện dây dẫn cũng như cấu trúc của mạng điện.

Quy trình đánh giá có thể thực hiện theo ba bước:

1. Xác định dòng ngắn mạch dự kiến tại điểm lắp RCBO bằng tính toán thiết kế, số liệu hệ thống hoặc phép đo phù hợp

2. So sánh dòng ngắn mạch dự kiến với Icn của RCBO, bảo đảm Icn không thấp hơn mức cần xử lý khi RCBO phải tự cắt sự cố

3. Kiểm tra điện áp, tiêu chuẩn áp dụng và phối hợp với thiết bị bảo vệ phía nguồn, đặc biệt khi sử dụng phương án bảo vệ dự phòng hoặc cascading

Ví dụ, nếu tính toán cho thấy dòng ngắn mạch dự kiến tại tủ điện là 5,2 kA thì RCBO Icn 6 kA có thể đáp ứng xét theo trị số khả năng cắt. Nếu kết quả là 7,5 kA, RCBO 6 kA không đáp ứng điều kiện đó khi làm việc độc lập; một thiết bị có định mức phù hợp hơn, chẳng hạn 10 kA, sẽ cần được xem xét.

Không nên ước lượng Icn dựa trên công suất của tải hoặc dòng điện sử dụng bình thường. Một nhánh chỉ mang vài ampe trong vận hành vẫn có thể xuất hiện dòng ngắn mạch hàng nghìn ampe khi xảy ra sự cố.

Cũng không nhất thiết chọn Icn càng lớn càng tốt mà bỏ qua toàn bộ thiết kế còn lại. Mục tiêu là có khả năng cắt phù hợp với dòng sự cố dự kiến và phương án phối hợp bảo vệ, với mức dự phòng thích hợp cho điều kiện thực tế.

Điều gì xảy ra khi dòng ngắn mạch vượt Icn?

Nếu dòng ngắn mạch dự kiến vượt Icn và RCBO không có một phương án bảo vệ dự phòng đã được xác nhận, thiết bị đã nằm ngoài khả năng cắt ngắn mạch định mức của chính nó.

Điều này không có nghĩa RCBO chắc chắn sẽ hỏng trong mọi sự cố vượt Icn. Ý nghĩa chính xác là không còn cơ sở để bảo đảm thiết bị có thể cắt dòng đó theo định mức và điều kiện thử của tiêu chuẩn. Khi mức năng lượng sự cố tăng quá khả năng thiết kế, ứng suất nhiệt, lực điện động và năng lượng hồ quang cũng tăng, kéo theo nguy cơ hư hỏng tiếp điểm, cơ cấu cắt hoặc thiết bị xung quanh.

Có một ngoại lệ quan trọng: trong một số hệ thống, thiết bị bảo vệ phía nguồn có khả năng hạn dòng có thể tạo thành phương án back-up/cascading, cho phép thiết bị phía sau làm việc trong hệ thống có dòng ngắn mạch dự kiến cao hơn khả năng cắt độc lập của nó. Việc áp dụng phải dựa trên bảng phối hợp hoặc dữ liệu được nhà sản xuất xác nhận, không nên tự suy luận chỉ từ hai trị số dòng định mức.

Vì vậy, Icn cần được xem như một giới hạn thiết kế có điều kiện: nó phải được so sánh với dòng ngắn mạch dự kiến và đặt trong đúng cấu hình bảo vệ của hệ thống.

Icn RCBO là khả năng cắt ngắn mạch định mức của RCBO, thường được biểu thị bằng kA. Icn 6 kA nghĩa là thiết bị có định mức khả năng cắt ngắn mạch 6.000 A theo các điều kiện thử tương ứng; Icn 10 kA tương ứng 10.000 A.

Khi lựa chọn RCBO, yếu tố quyết định không phải tải đang tiêu thụ bao nhiêu ampe mà là dòng ngắn mạch dự kiến tại điểm lắp đặt. Trong trường hợp RCBO phải cắt sự cố độc lập, Icn phải đáp ứng mức dòng này. Đồng thời, cần đọc Icn tách biệt với In, IΔn, Ics và Icu để tránh nhầm giữa khả năng mang tải, bảo vệ dòng rò và khả năng cắt ngắn mạch.
