IΔn trên RCBO có ý nghĩa gì?

IΔn càng nhỏ thì RCBO càng nhạy với dòng rò. Tuy nhiên, IΔn không phải một “điểm nhảy chính xác” mà thiết bị luôn chờ dòng rò đạt tới rồi mới cắt. Chẳng hạn, RCBO có IΔn = 30 mA có thể tác động khi dòng dư đã vượt 15 mA và phải tác động khi đạt 30 mA trong điều kiện thử quy định.

IΔn là ngưỡng dòng dư tác động định mức của RCBO

Trong mạch hoạt động bình thường, dòng điện đi đến tải qua các dây dẫn mang điện phải quay trở lại nguồn tương ứng. RCBO giám sát tổng vectơ của các dòng này. Khi không có dòng đi theo một đường khác ra ngoài mạch, tổng dòng dư IΔ gần bằng 0.

Nếu cách điện bị suy giảm, thiết bị điện rò ra đất hoặc xuất hiện đường dẫn dòng qua người hay phần dẫn điện nối đất, một phần dòng điện không quay lại qua các dây mà RCBO đang giám sát. Khi đó xuất hiện dòng dư IΔ.

IΔn mô tả mức dòng dư mà tại đó RCBO phải thực hiện chức năng bảo vệ theo đặc tính quy định. Vì vậy, trên một RCBO ghi 30 mA, số 30 mA phản ánh độ nhạy của chức năng bảo vệ dòng dư, không phải khả năng tải của RCBO.

Cũng cần phân biệt “dòng rò” trong cách gọi thông thường với dòng dư mà RCBO thực sự đo. RCBO không nhất thiết đo riêng dòng chạy trong dây PE; nó phát hiện sự mất cân bằng của dòng qua các dây dẫn đang đi xuyên qua bộ cảm biến của thiết bị.

IΔn thể hiện độ nhạy dòng rò như thế nào?

Quan hệ giữa dòng dư thực tế IΔ và IΔn giải thích vì sao không nên hiểu IΔn là một ngưỡng đóng–cắt tuyệt đối.

Với RCBO IΔn = 30 mA, 0,5 × IΔn tương ứng 15 mA. Điều đó có nghĩa thiết bị không được tác động do dòng dư ở mức 15 mA hoặc thấp hơn, nhưng khi dòng dư vượt 15 mA thì đã đi vào vùng có thể tác động. Đến 30 mA, RCBO phải cắt theo giới hạn thời gian áp dụng cho thiết bị.

Do đó, câu nói “RCBO 30 mA chỉ nhảy khi dòng rò đạt đúng 30 mA” là không chính xác. 30 mA là giá trị tác động định mức, còn quá trình tác động thực tế có một vùng dung sai xác định.

Các ngưỡng này cũng giả định dòng dư thuộc dạng mà loại RCBO đó được thiết kế để nhận biết và thiết bị đang làm việc trong điều kiện quy định. IΔn vì thế không thể được tách hoàn toàn khỏi đặc tính dòng dư của RCBO khi đánh giá một ứng dụng cụ thể.

RCBO phát hiện dòng rò bằng cách nào?

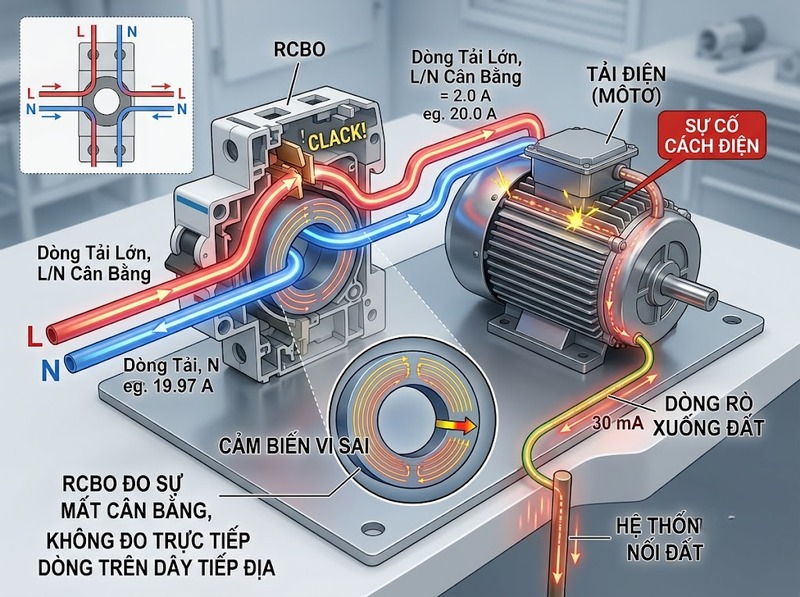

Bên trong RCBO, các dây dẫn của mạch được đưa qua một bộ cảm biến dòng vi sai. Khi dòng đi và dòng trở về cân bằng, từ thông tổng hợp do các dòng tạo ra gần như triệt tiêu nhau.

Khi một phần dòng thoát khỏi đường về bình thường, cân bằng này bị phá vỡ. Bộ cảm biến tạo tín hiệu tương ứng với dòng dư IΔ. Khi tín hiệu đạt vùng tác động của cơ cấu bảo vệ, RCBO kích hoạt bộ nhả và mở tiếp điểm, ngắt nguồn khỏi mạch.

Cơ chế này giải thích hai đặc điểm quan trọng của IΔn. Thứ nhất, RCBO phản ứng với sự chênh lệch dòng điện, không phải đơn thuần với dòng tải lớn. Thứ hai, chức năng dòng dư có thể tác động ngay cả khi dòng tải của mạch vẫn thấp hơn nhiều so với dòng định mức In của RCBO.

Ví dụ, một RCBO 16 A – 30 mA có thể cắt vì dòng dư vài chục miliampe dù tải chỉ đang tiêu thụ vài ampe. Ngược lại, dòng tải 10 A hoàn toàn không đồng nghĩa với dòng rò 10 A vì hai đại lượng phục vụ hai chức năng bảo vệ khác nhau.

Các mức IΔn 10 mA, 30 mA, 100 mA và 300 mA nói lên điều gì?

IΔn càng thấp, thiết bị càng nhạy với sự mất cân bằng dòng điện. Nhưng “càng thấp càng tốt” không phải nguyên tắc lựa chọn tuyệt đối, vì dòng rò tự nhiên của thiết bị điện, bộ lọc điện tử và nhiều tải cùng sử dụng một mạch có thể cộng dồn.

RCBO 10 mA vì thế không mặc nhiên là lựa chọn tốt hơn RCBO 30 mA cho mọi mạch. Nếu dòng rò bình thường của các tải tiến gần vùng tác động, thiết bị có thể cắt không mong muốn dù không xuất hiện một sự cố cách điện nghiêm trọng.

Ngược lại, 100 mA hoặc 300 mA không thể được coi là tương đương 30 mA trong ứng dụng yêu cầu bảo vệ bổ sung cho con người. Mức IΔn phải được lựa chọn theo chức năng bảo vệ cần đạt, điều kiện nối đất, đặc tính tải và yêu cầu phối hợp của hệ thống.

Phân biệt IΔn với In và Icn trên RCBO

Một RCBO thường mang nhiều thông số dòng điện khác nhau. Nhầm lẫn giữa chúng có thể dẫn đến hiểu sai hoàn toàn chức năng của thiết bị.

Ví dụ, nhãn 16 A – 30 mA – 6 kA không mô tả ba mức tác động của cùng một chức năng. RCBO sử dụng 16 A cho phần bảo vệ quá dòng, 30 mA cho phần bảo vệ dòng dư và 6 kA cho khả năng cắt ngắn mạch.

Chênh lệch đơn vị cũng giúp nhận biết nhanh. IΔn thường chỉ ở mức miliampe, trong khi In được biểu diễn bằng ampe và Icn thường ở mức kiloampe.

Đọc IΔn trên nhãn RCBO sao cho đúng?

Khi thấy ký hiệu IΔn = 30 mA, cách hiểu chính xác là: RCBO có dòng dư tác động định mức 30 mA và chức năng dòng dư của nó có độ nhạy tương ứng với giá trị này. Không nên diễn giải thành “mạch được phép rò liên tục 30 mA”.

Thực tế, với IΔn = 30 mA, vùng có khả năng tác động đã bắt đầu khi IΔ vượt 15 mA. Vì thế 15 mA cũng không nên được xem là một mục tiêu vận hành bình thường. Dòng rò tự nhiên của các thiết bị phía sau RCBO cần có khoảng cách đủ lớn so với vùng tác động để tránh cắt ngoài ý muốn.

Nếu RCBO thường xuyên nhảy, việc chỉ nhìn vào con số 30 mA chưa đủ để kết luận thiết bị hỏng. Nguyên nhân có thể là lỗi cách điện, dòng rò cộng dồn từ nhiều tải hoặc một hiện tượng dòng dư mà RCBO đang phát hiện đúng chức năng. Việc đo dòng rò thực tế và kiểm tra từng nhánh tải sẽ có giá trị hơn so với giả định rằng RCBO chỉ được phép cắt khi phép đo cho thấy đúng 30 mA.

IΔn trên RCBO là thông số xác định độ nhạy đối với dòng dư, không phải dòng tải và cũng không phải khả năng cắt ngắn mạch. Với RCBO 30 mA, thiết bị không được tác động do dòng dư ở mức 15 mA hoặc thấp hơn, có thể tác động khi vượt 15 mA và phải tác động khi đạt 30 mA theo điều kiện quy định. Hiểu vùng tác động này giúp đọc đúng thông số RCBO và tránh quan niệm sai rằng IΔn là một điểm cắt tuyệt đối.
