Chức năng của MCB RCCB RCBO

Aptomat ngắt mạch dạng tép (MCB)


Aptomat MCB là thiết bị bảo vệ mạch điện khỏi tình trạng quá dòng và ngắn mạch chứ không thể phát hiện dòng rò đất. Chức năng này chỉ có thể thực hiện khi dòng rò quá lớn để thiết bị phân biệt được là ngắn mạch hay quá tải để thực hiện việc ngắt mạch giúp bảo vệ mạch điện.

Bên cạnh đó, có một số trường hợp MCB sẽ được kết hợp với RCCB để giúp các thiết bị điện có được sự bảo vệ an toàn hơn thay cho việc kết hợp với RCBO.

Các loại MCB

Hiện nay, có một số loại MCB được sử dụng phổ biến nhất là loại: B, C, D và K Trong đó:

• MCB loại B: Chúng sẽ có hiệu quả sử dụng cao trong các trường hợp xảy ra tình trạng quá tải. Thiết bị này sẽ thực hiện nhiệm vụ ngắt mạch khi dòng điện đi qua nó có cường độ cao gấp 3 – 4 lần so với bình thường.
• MCB loại C: Loại này sẽ có khả năng ngắt mạch khi dòng điện đi qua nó cao hơn từ 5 – 10 lần so với bình thường,
• MCB loại D: Chỉ khi dòng điện cao hơn 10 – 20 lần so với bình thường đi qua thì MCB loại D mới thực hiện ngắt mạch. Vì vậy, chúng thích hợp để sử dụng trong các máy biến áp hay máy hàn...
• MCB loại K: Loại này sẽ ngắt mạch khi có dòng điện cao hơn từ 8 – 12 lần so với bình thường.


Thông thường thì MCB loại B và C sẽ được lựa chọn sử dụng phổ biến hơn so với loại D và K. Bởi 2 loại D và K sẽ khó khăn hơn khi hoạt động trong nhiều trường hợp.

Bên cạnh việc phân biệt các loại MCB thì khả năng phá vỡ công suất cũng là một yếu tố rất quan trọng mà người dùng cần chú ý khi lựa chọn thiết bị này. Điều này chỉ có thể đảm bảo khi giá trị phá vỡ công suất phải lớn hơn dòng ngắn mạch tiềm năng để hạn chế các sự cố xảy ra trong quá trình sử dụng thiết bị.

Aptomat ngắt mạch dòng dư (RCCB)


Khác với MCB thì RCCB chủ yếu đảm nhận việc bảo vệ thiết bị và mạch điện khỏi dòng rò mà không hiệu quả trong việc quá tải hay ngắn mạch. Đó là lý do thiết bị này không được sử dụng là thiết bị duy nhất dùng để bảo vệ mạch điện.

Thiết bị ngắt mạch này cũng có nhiều loại khác nhau. Cụ thể như:

• Loại AC: thiết bị rất nhạy cảm với dòng điện xoay chiều và có khả năng ứng dụng cao trong nhiều mạch điện.
• Loại A: Loại này được dùng để bảo vệ cho loại AC vì chúng không chỉ nhạy cảm với dòng điện xoay chiều mà còn cả dòng điện xung DC.
• Loại B: Loại này được ưu ái trong các thiết bị năng lượng mặt trời.
• Loại B+ : Thiết bị này cũng có tính năng tương tự như loại B. Tuy nhiên, chúng sẽ có những tính
• Loại S: Loại này được dùng nhiều trong các mạch có nhiều RCCB được lắp đặt cùng lúc.


Có thể thấy, RCCB sẽ có nhiều loại khác nhau và loại có độ nhạy cảm càng cao thì khả năng bảo vệ sẽ càng tốt. Tuy nhiên, nhược điểm của chúng chính là sẽ dễ ặp sự cố nguy hiểm hơn so với các loại khác. Vì vậy, để đảm bảo chọn dươc RCCB phù hợp, bạn cần có được sự tư vấn của người có chuyên môn để bảo đảm an toàn khi ứng dụng vào thực tế.

Aptomat ngắt mạch dòng dư với bảo vệ quá dòng (RCBO)

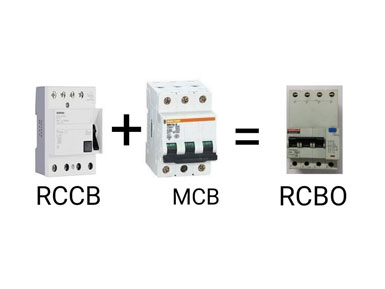

Thiết bị này có chức năng kết nối MCB và RCCB. Chúng có thể bảo vệ mạch điện khỏi tình trạng quá tải, ngắn mạch và dòng rò. Đây là lựa chọn được ưu tiên khi cần 1 thiết bị bảo vệ duy nhất cho mạch điện. Theo nghiên cứu thì có thể tạo thành 1 loạt RCBO khổng lồ bằng việc kết hợp những đặc tính ưu việt của RCB và RCCB.

Đặc biệt hơn cả là sự ra đời của RCBO nhỏ gọn sẽ giúp tiết kiệm diện tích không gian lắp đặt hơn hẳn. Thiết bị này sẽ giúp việc bố trí các bảng  mạch điện và kết nối dây trở nên đơn giản hơn rất nhiều.
