Tủ điều khiển bơm nước 1 pha là thiết bị điện trung gian dùng để điều khiển quá trình hoạt động của máy bơm nước chạy điện 1 pha. Thiết bị này cho phép người dùng bật tắt bơm tự động hoặc thủ công, giúp kiểm soát nguồn nước an toàn và hiệu quả.
Tủ điều khiển bơm nước 1 pha được sử dụng phổ biến trong:
Tủ điều khiển bơm nước 1 pha có thiết kế nhỏ gọn, phù hợp với không gian hạn chế trong nhà dân, tầng kỹ thuật, nhà trọ hoặc giếng khoan ngoài trời. Việc sử dụng vỏ hộp chống nước giúp tủ có thể treo tường hoặc đặt âm tường, không ảnh hưởng đến diện tích sinh hoạt chung.
So sánh kích thước thực tế:
|
Loại tủ điều khiển |
Kích thước phổ biến |
Không gian lắp đặt phù hợp |
|---|---|---|
|
Tủ điều khiển 1 pha |
20x25x12 cm |
Cạnh máy bơm, hốc tường |
|
Tủ điều khiển 3 pha |
40x60x25 cm |
Tủ điện tổng hoặc phòng kỹ thuật |
Tủ 1 pha có thể được gắn trực tiếp lên tường gần bể nước hoặc giếng khoan, thuận tiện thi công và tiết kiệm vật tư.
Tủ điều khiển 1 pha cho hệ thống nhỏ thường tích hợp chức năng đơn giản, dễ thao tác bằng công tắc hoặc nút nhấn. Ngoài ra, sơ đồ đấu dây rõ ràng và linh kiện phổ biến giúp người dùng hoặc thợ điện địa phương có thể:
Sai lầm thường gặp cần tránh:
Sử dụng tủ điều khiển bơm nước 1 pha là giải pháp tiết kiệm hơn so với hệ thống điều khiển phức tạp dùng biến tần hoặc PLC. Chi phí sản phẩm dao động từ 500.000–1.500.000 đồng tùy loại, rẻ hơn ít nhất 40% so với tủ 3 pha hoặc tủ lập trình.
Các yếu tố giúp tiết kiệm chi phí:
Trong các khu nhà trọ, giếng khoan hộ gia đình, bơm tăng áp dân dụng,… nhu cầu điều khiển máy bơm đơn giản nhưng phải ổn định và an toàn. Tủ điều khiển 1 pha đáp ứng tốt nhờ:

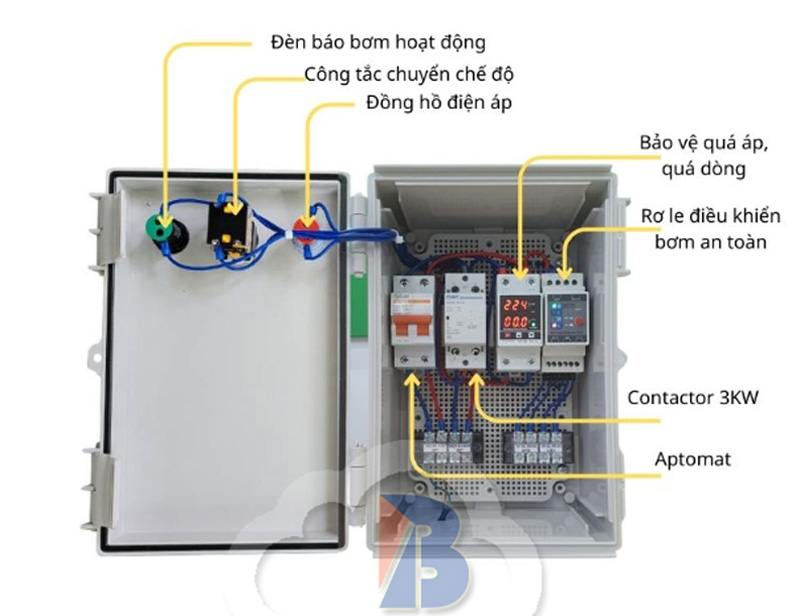

Một tủ điều khiển bơm nước 1 pha cơ bản thường bao gồm:
Các linh kiện được lắp trong vỏ tủ bằng nhựa hoặc kim loại, có thể tích hợp thêm đèn báo, nút nhấn và đồng hồ hiển thị tùy mục đích sử dụng.

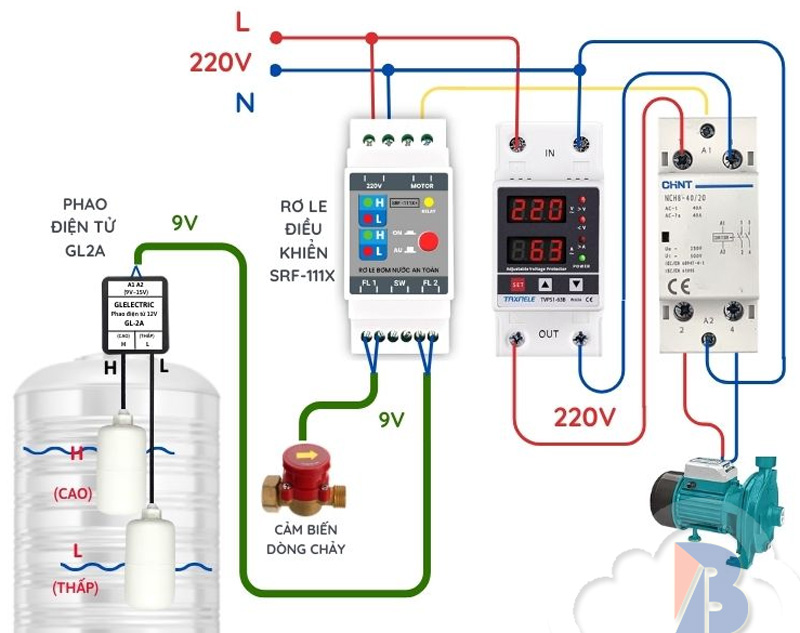

Nguyên lý cơ bản: Khi mực nước xuống thấp, phao điện đóng tiếp điểm kích hoạt contactor → máy bơm hoạt động. Khi nước đầy, phao ngắt tiếp điểm → bơm dừng.
Trình tự vận hành:
Tình huống cảnh báo: Nhiều người lắp tủ điều khiển không có rơ le nhiệt, khiến máy bơm chạy quá tải lâu ngày dễ cháy động cơ. Đây là lỗi lắp đặt phổ biến cần tránh.
Đây là loại tủ điều khiển phổ biến nhất cho hộ gia đình. Sử dụng phao điện dạng on/off, khi nước xuống dưới mức cài đặt, phao đóng mạch kích hoạt bơm. Khi nước đầy, phao ngắt mạch và bơm dừng.
Ưu điểm:
Lưu ý khi sử dụng: Phao điện phải được treo đúng chiều, không để dây phao rối hoặc bị kẹt trong thành bể, tránh gây hiện tượng bơm liên tục.
Loại tủ này tích hợp thêm timer thời gian, cho phép người dùng cài đặt bơm vào các khung giờ cố định trong ngày (ví dụ: 6h sáng và 18h chiều).
Ứng dụng:
Check-list chức năng cần có:
Tủ điều khiển cho giếng khoan thường kết hợp rơ le bảo vệ cạn giếng để ngắt bơm nếu không có nước, tránh cháy máy.
Các chức năng phổ biến:
Dành cho những khu vực không có phòng kỹ thuật, tủ phải lắp ngoài trời nên yêu cầu vỏ tủ có chuẩn chống nước IP65 trở lên.
Đặc điểm nhận biết:
Phân tích chuyên sâu:
Tủ ngoài trời thường có thêm hệ thống chống sét lan truyền và chống ẩm để bảo vệ linh kiện bên trong. Việc chọn đúng loại tủ không chỉ kéo dài tuổi thọ mà còn giảm rủi ro về an toàn điện.
Với thiết kế nhỏ gọn và chức năng phù hợp thực tế, tủ điều khiển bơm nước 1 pha đang ngày càng được ưa chuộng trong các hệ thống cấp nước quy mô vừa và nhỏ. Không chỉ giúp tăng tuổi thọ máy bơm, sản phẩm còn góp phần tối ưu hóa chi phí và đảm bảo an toàn điện trong vận hành.
