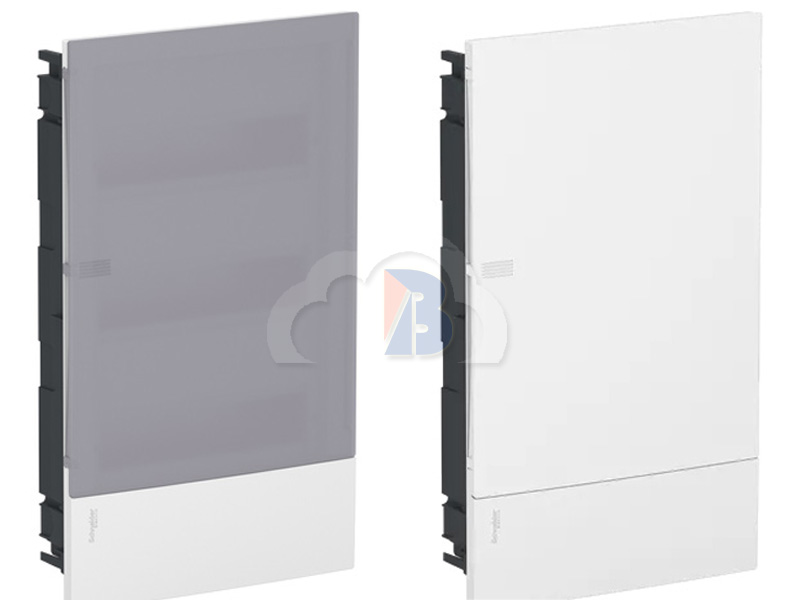

Tủ điện Schneider 36 module âm tường

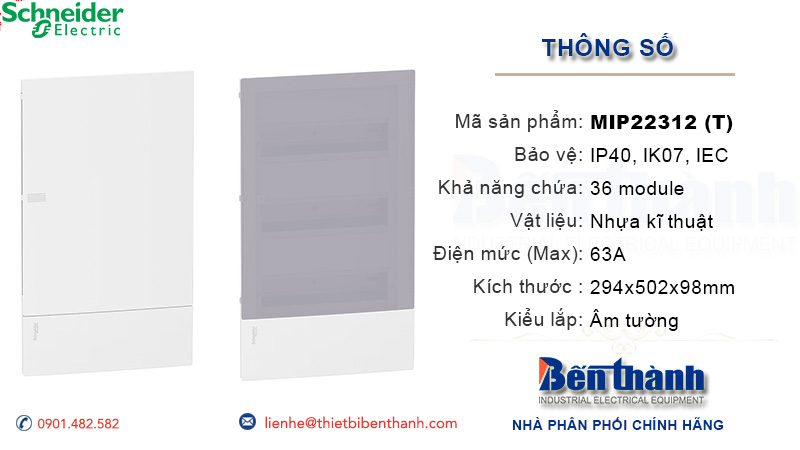

Thông tin sản phẩm tủ điện Schneider 36 module MIP22312

Giá tủ điện Schneider 36 module

Tủ điện 36 module Schneider thuộc dòng Resi9 MP có mã sản phẩm MIP22312 kích thước (rộng 294mm, cao 502mm, sâu 98mm), giá bán lẻ đề nghị của hãng: 1.936.000đ/cái. Chất liệu sản phẩm làm bằng nhựa, kiểu lắp đặt âm tường đạt tiêu chuẩn IEC 60529.

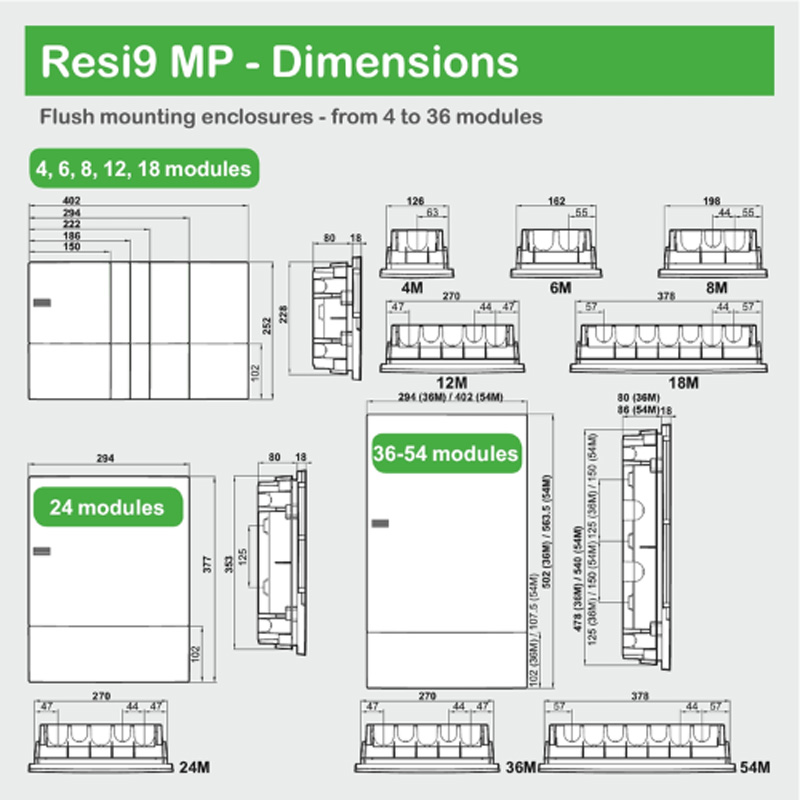

Bảng kích thước tủ điện âm tường Schneider Resi9 MP

Ưu điểm khi sử dụng tủ điện âm tường Schneider 36 module

Tủ điện Schneider âm tường loại 36 module là lựa chọn tối ưu cho các công trình dân dụng có yêu cầu cao về thẩm mỹ, độ bền và an toàn điện. Dưới đây là những ưu điểm nổi bật:

• Thiết kế âm tường giúp tiết kiệm không gian, đồng thời tạo vẻ ngoài gọn gàng, hiện đại, phù hợp với kiến trúc biệt thự, nhà phố hay căn hộ cao cấp.
• Dung lượng 36 module cho phép bố trí được nhiều thiết bị đóng cắt như aptomat, contactor, relay… trong cùng một tủ, hỗ trợ chia mạch hợp lý và dễ bảo trì.

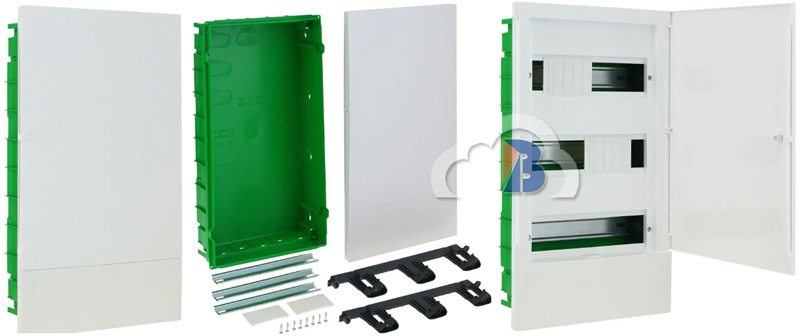

• Chất liệu nhựa chịu nhiệt cao cấp và cửa tủ trong suốt giúp quan sát tình trạng thiết bị bên trong dễ dàng.
• Sản phẩm đạt tiêu chuẩn quốc tế IEC về cách điện, chống cháy lan và khả năng bảo vệ người dùng khỏi dòng điện rò rỉ.
• Dễ dàng tích hợp vào hệ thống điện thông minh với các thiết bị tự động hóa của Schneider Electric.

Tư vấn chọn mua tủ điện Schneider âm tường loại 36 module phù hợp

Lựa chọn theo nhu cầu

Việc chọn đúng loại tủ điện Schneider âm tường phụ thuộc vào nhu cầu sử dụng và đặc điểm không gian:

• Với biệt thự: Nên chọn dòng tủ Schneider 36 module có khả năng mở rộng thêm nhánh, hỗ trợ lắp đặt các thiết bị điều khiển thông minh như Smart relay hoặc CB chống sét.
• Với nhà phố: Ưu tiên loại có thiết kế mỏng, gọn, dễ lắp vào tường gạch hoặc thạch cao, nhưng vẫn đảm bảo đủ không gian cho 2 đến 3 nhánh điện.
• Với căn hộ cao cấp: Nên chọn loại có nắp trong suốt, khóa an toàn, kết cấu module dễ gắn thiết bị điều khiển chiếu sáng, máy lạnh, bình nóng lạnh một cách khoa học.

Việc xác định đúng nhu cầu giúp tối ưu chi phí lắp đặt và đảm bảo hiệu quả sử dụng lâu dài.

Gợi ý dòng tủ Schneider phổ biến được kỹ sư điện khuyên dùng

Các kỹ sư thi công hệ thống điện dân dụng thường khuyến nghị một số dòng tủ Schneider 36 module âm tường sau:

1. Schneider Easy9 EZ9E336S2: Thiết kế đơn giản, khung vỏ chắc chắn, phù hợp lắp đặt trong công trình vừa và nhỏ.
2. Schneider Acti9 iC60 series kết hợp vỏ tủ Prisma: Dành cho công trình cao cấp, tương thích với các module Acti9, đáp ứng tiêu chuẩn IP40 hoặc cao hơn.
3. Schneider QOvs series 36 module: Hỗ trợ chia nhiều tầng mạch điện riêng biệt, sử dụng vật liệu chống cháy và chống va đập tốt.

Tất cả dòng tủ này đều có thiết kế module tiêu chuẩn 18mm và được phân phối chính hãng tại Việt Nam.

Cảnh báo hàng giả, cách phân biệt tủ điện Schneider chính hãng

Thị trường hiện nay xuất hiện nhiều sản phẩm giả mạo nhãn hiệu Schneider, gây nguy hiểm cho người dùng. Một số lưu ý khi kiểm tra:

• Bao bì chính hãng in sắc nét, có logo Schneider Electric màu xanh lá cây, kèm tem bảo hành.
• Mặt trong tủ có nhãn dán thông số kỹ thuật, mã sản phẩm rõ ràng và trùng khớp với hóa đơn bán hàng.
• Có mã QR hoặc mã vạch để tra cứu trên website chính thức của Schneider Electric Việt Nam.
• Tủ giả thường dùng nhựa kém chất lượng, dễ bị xước, cong vênh và không khớp module tiêu chuẩn.

Người dùng nên mua tủ điện tại đại lý ủy quyền hoặc nhà phân phối chính hãng để đảm bảo chất lượng, bảo hành và an toàn khi sử dụng lâu dài.

Yêu cầu kỹ thuật trước khi lắp đặt tủ điện Schneider 36 module

Các tiêu chuẩn lắp đặt tủ điện âm tường theo quy định hiện hành

Lắp đặt tủ điện âm tường Schneider 36 module cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo an toàn vận hành và phòng ngừa sự cố về điện. Một số quy định cần lưu ý:

• Theo tiêu chuẩn Việt Nam TCVN 9206:2012 và tiêu chuẩn IEC 61439-1, tủ điện phải được lắp đúng chiều, đúng hướng và cách xa nguồn nước hoặc khu vực dễ cháy.
• Chiều cao lắp đặt khuyến nghị từ 1,4m đến 1,6m tính từ nền đến tâm tủ để thuận tiện vận hành và bảo trì.
• Dây điện đi vào tủ phải đi trong ống luồn chuyên dụng, có khóa ống chống xoắn và được nối đất (tiếp địa) theo quy định.
• Các thiết bị trong tủ phải được cố định chắc chắn bằng ray gắn thiết bị (DIN rail) chuẩn 18mm, không để lỏng lẻo hoặc đấu nối chồng chéo.
• Vỏ tủ điện cần đảm bảo chỉ số bảo vệ IP40 trở lên, tránh xâm nhập bụi và côn trùng.

Vị trí lý tưởng để đặt tủ điện Schneider trong công trình dân dụng

Vị trí lắp đặt tủ điện ảnh hưởng trực tiếp đến sự thuận tiện trong sử dụng cũng như khả năng bảo trì về sau. Với tủ Schneider âm tường 36 module, vị trí phù hợp thường là:

• Gần cửa ra vào tầng trệt hoặc khu vực trung tâm hành lang – dễ tiếp cận khi cần thao tác cắt điện khẩn cấp.
• Cách xa khu vực ẩm ướt như nhà bếp, nhà vệ sinh hoặc khu rửa tay.
• Không bị che khuất bởi nội thất cố định như tủ quần áo âm tường hoặc vách thạch cao.
• Trường hợp đặt trong hộc tường, cần đảm bảo hộc được xây thẳng, vuông góc và có khoảng hở tối thiểu 5mm mỗi bên để dễ thi công.

Kiểm tra hạ tầng hệ thống điện trước khi thi công lắp đặt

Trước khi lắp đặt tủ điện Schneider 36 module, cần thực hiện các bước kiểm tra sau để đảm bảo điều kiện thi công:

• Kiểm tra nguồn điện chính: xác định điện áp, công suất tổng và số lượng mạch điện cần chia.
• Đánh giá đường dây dẫn: loại cáp, tiết diện dây và chiều dài có phù hợp với tải tiêu thụ không.
• Kiểm tra vị trí đi dây âm tường hiện có, tránh khoan cắt trùng đường ống nước hoặc ống dẫn gas.
• Chuẩn bị bản vẽ sơ đồ mạch điện tổng thể, bao gồm các nhánh CB, thiết bị bảo vệ và các tải tiêu thụ chính như: đèn, ổ cắm, điều hòa, bình nước nóng.

Quy trình lắp đặt tủ điện 36 mô đun Schneider âm tường

Hướng dẫn đo đạc và khoét âm tường đúng kích thước

Để lắp đặt tủ âm tường chính xác, bước đo đạc là cực kỳ quan trọng:

• Xác định kích thước vỏ tủ điện Schneider 36 module theo thông số kỹ thuật của nhà sản xuất (thường là khoảng 550 x 350 x 120 mm).
• Dùng thước và bút đánh dấu khung cắt trên tường, đảm bảo thẳng hàng ngang và vuông góc.
• Dùng máy khoan và cưa đục chuyên dụng để khoét lỗ âm tường theo đường đánh dấu.
• Dọn sạch bề mặt, loại bỏ bụi và gờ cạnh để vỏ tủ khi đặt vào không bị kênh hoặc lệch.

Lưu ý nên khoét dư nhẹ khoảng 2–3mm mỗi cạnh để dễ cân chỉnh khi đặt tủ vào vị trí cố định.

Cố định tủ và đi dây điện đúng kỹ thuật, đảm bảo an toàn

Khi đã có hốc tường đúng chuẩn, tiến hành cố định tủ và đi dây như sau:

• Đặt tủ vào hốc đã khoét và căn chỉnh cân bằng bằng thước thủy.
• Dùng vít nở hoặc nẹp chuyên dụng cố định vỏ tủ vào tường.
• Đi dây điện từ nguồn chính và các nhánh điện vào tủ thông qua ống gen âm tường.
• Phân loại dây pha, dây trung tính, dây tiếp địa bằng màu sắc hoặc đánh dấu rõ ràng.
• Tạo độ uốn mềm hợp lý ở các điểm đấu nối, tránh gập góc nhọn làm gãy hoặc đứt lõi dây.

Toàn bộ dây dẫn cần được kiểm tra lớp cách điện, chiều dài vừa đủ và đầu cốt được bấm hoặc siết chặt đúng kỹ thuật.

Kết nối thiết bị đóng cắt bên trong theo sơ đồ mạch điện tiêu chuẩn

Bước cuối cùng là lắp các thiết bị đóng cắt bên trong tủ:

• Gắn các thiết bị như MCB, RCCB, contactor lên thanh ray DIN chắc chắn.
• Đấu nối dây nguồn theo sơ đồ mạch điện: nguồn vào – MCB tổng – MCB nhánh – tải tiêu thụ.
• Đấu dây trung tính và dây tiếp địa vào thanh đồng riêng biệt.
• Kiểm tra độ siết ốc và độ tiếp xúc các điểm đấu nối.
• Dán nhãn tên mạch tại mỗi CB để dễ nhận diện và thao tác sau này.

Sau khi hoàn thiện, đóng nắp tủ, cấp điện thử tải và kiểm tra toàn bộ hệ thống. Đảm bảo không có hiện tượng chập, quá tải hay phát nhiệt bất thường trước khi đưa vào sử dụng.

Tủ điện Schneider 36 module không chỉ là thiết bị điện, mà còn là phần quan trọng trong tổng thể thiết kế nội thất thông minh. Việc sử dụng loại tủ âm tường phù hợp giúp nâng cao giá trị không gian sống, đảm bảo tính an toàn, tiện lợi và tạo cảm giác chuyên nghiệp cho toàn bộ hệ thống điện dân
