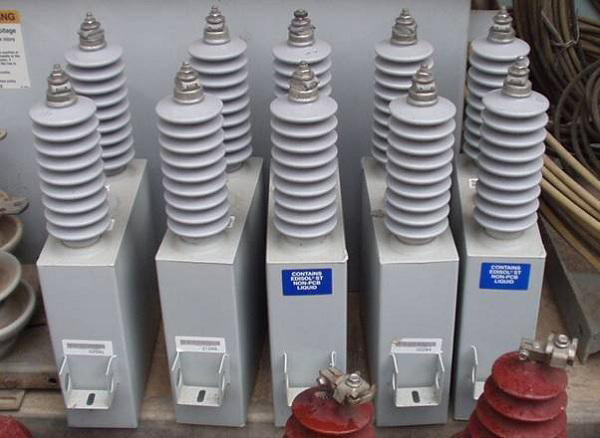

Tụ bù trung thế là thiết bị điện được sử dụng trong hệ thống điện trung thế (thường từ 1kV đến 35kV) nhằm bù công suất phản kháng, cải thiện hệ số công suất và ổn định điện áp. Thiết bị này đóng vai trò quan trọng trong việc nâng cao hiệu suất truyền tải điện năng, đặc biệt ở các nhà máy công nghiệp, trạm biến áp và khu công nghiệp sử dụng nguồn điện trung áp.
Công suất phản kháng là dạng năng lượng không sinh công nhưng lại cần thiết cho sự vận hành của các thiết bị điện cảm như động cơ, máy biến áp… Tuy nhiên, khi công suất phản kháng tăng cao, nó gây ra tổn thất điện năng, làm giảm hiệu suất truyền tải. Lúc này, tụ bù trung thế giúp bù lại lượng công suất phản kháng đó, từ đó giảm dòng điện truyền tải, ổn định hệ thống và giảm tiền điện theo biểu giá công suất.
Tụ bù trung thế thường được lắp đặt tại:
Nhờ thiết kế phù hợp với cấp điện áp trung thế, tụ bù không chỉ đảm bảo hiệu quả kỹ thuật mà còn góp phần quan trọng trong việc đảm bảo an toàn cho lưới điện.
Tụ bù trung thế là một thiết bị kỹ thuật có cấu tạo chuyên biệt để đáp ứng được yêu cầu vận hành ở điện áp cao và điều kiện làm việc khắt khe trong lưới điện trung thế. Hiểu rõ cấu tạo và nguyên lý hoạt động của tụ bù sẽ giúp người vận hành hệ thống điện đưa ra phương án lựa chọn và lắp đặt hiệu quả, đồng thời đảm bảo an toàn trong quá trình sử dụng.

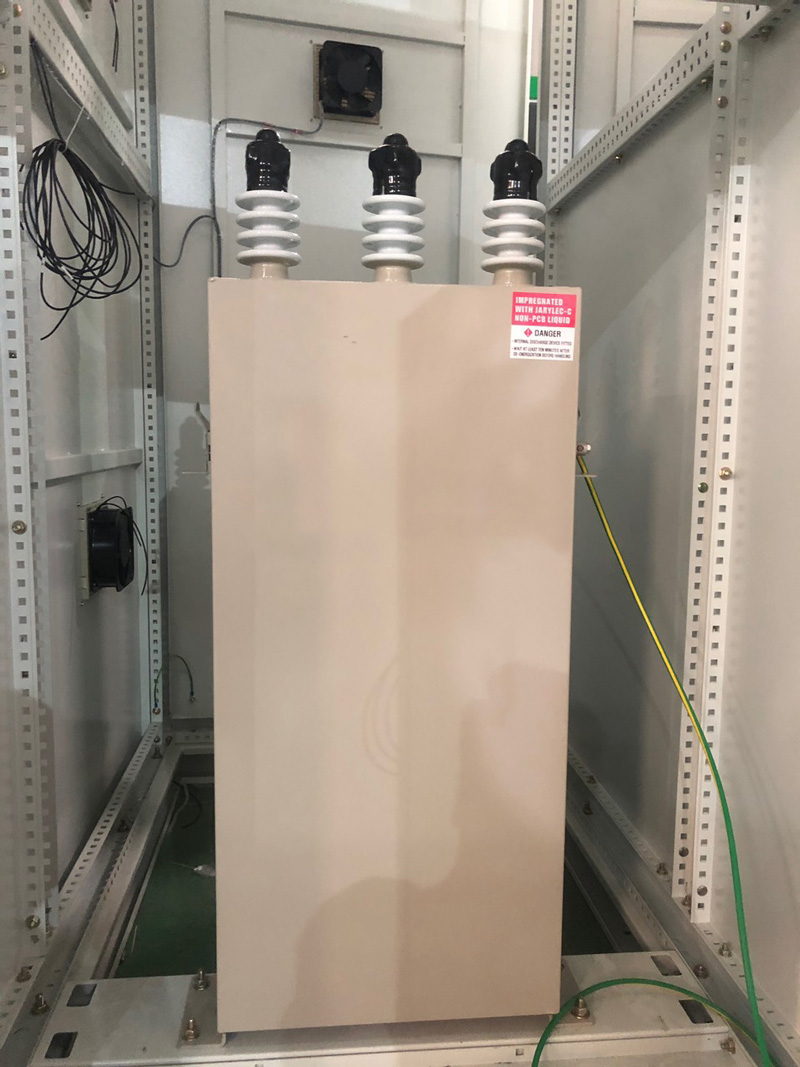

Cấu tạo của tụ bù trung thế có thể khác nhau tùy theo từng nhà sản xuất và mục đích sử dụng cụ thể, nhưng về cơ bản sẽ bao gồm các thành phần chính sau:
Ngoài phần tụ chính, hệ thống tụ bù trung thế thường được lắp đặt kèm theo các thiết bị bổ trợ như:
Sơ đồ cấu tạo thường thể hiện rõ mối liên kết giữa các phần tử tụ và hệ thống đóng cắt điều khiển, nhằm đảm bảo sự vận hành đồng bộ và an toàn cho toàn hệ thống.
Tụ bù trung thế hoạt động dựa trên nguyên lý tạo ra dòng điện sớm pha so với điện áp (dòng điện dung), từ đó bù lại phần dòng điện trễ pha (dòng cảm) do các tải công nghiệp gây ra. Cụ thể:
Quá trình bù công suất phản kháng được điều khiển thông qua bộ điều khiển tụ bù, tự động đóng/ngắt tụ theo tải thực tế. Với hệ thống điện trung thế, việc vận hành tụ bù đòi hỏi hệ thống bảo vệ rơ le chính xác, kèm theo cơ chế đóng cắt an toàn để ngăn ngừa sự cố lan rộng khi có sự cố về điện áp hoặc ngắn mạch.
Hệ thống tụ bù trung thế không chỉ là một thiết bị kỹ thuật cần thiết trong lưới điện công nghiệp mà còn mang lại nhiều lợi ích rõ rệt về kinh tế và vận hành. Việc lắp đặt tụ bù trung thế đúng cách và đúng nhu cầu giúp tối ưu hóa hiệu suất sử dụng điện, đồng thời giảm thiểu rủi ro về mặt kỹ thuật trong hệ thống truyền tải.
Một trong những tác dụng quan trọng nhất của tụ bù trung thế là bù công suất phản kháng để giảm dòng điện tổng chạy trong hệ thống. Khi dòng điện phản kháng giảm xuống, tổn thất trên đường dây truyền tải cũng giảm theo, nhờ vào mối quan hệ giữa tổn hao và bình phương dòng điện (P = I²R).
Ngoài ra, hệ số công suất (cos φ) càng cao thì hiệu suất sử dụng điện càng tốt. Khi hệ số công suất thấp, hệ thống cần truyền tải dòng điện lớn hơn để cung cấp cùng một lượng công suất thực, điều này gây quá tải thiết bị và tăng chi phí đầu tư hạ tầng. Tụ bù trung thế giúp cải thiện cos φ, từ đó:
Tụ bù trung thế còn có vai trò quan trọng trong việc ổn định điện áp tại các điểm nút trong hệ thống phân phối điện. Khi tải tăng đột ngột, đặc biệt là các thiết bị cảm ứng lớn như động cơ, điện áp có thể sụt giảm đáng kể. Việc bổ sung tụ bù sẽ giúp tăng cường khả năng điều chỉnh điện áp, giữ cho hệ thống ổn định hơn.
Lợi ích cụ thể bao gồm:
Điện áp ổn định cũng giúp bảo vệ các bộ điều khiển tự động, biến tần, rơ le và các thiết bị nhạy cảm khác khỏi các sự cố điện nguy hiểm.
Việc sử dụng tụ bù trung thế còn giúp doanh nghiệp tiết kiệm một khoản chi phí đáng kể trong hóa đơn tiền điện hàng tháng. Nguyên nhân là nhiều nhà cung cấp điện áp dụng biểu giá phạt khi hệ số công suất của khách hàng dưới ngưỡng quy định.
Khi hệ số công suất được cải thiện bằng tụ bù, doanh nghiệp có thể:
Ngoài ra, việc giảm tổn thất điện năng nội bộ cũng là một cách gián tiếp giúp doanh nghiệp tiết kiệm chi phí vận hành lâu dài. Đây là yếu tố đặc biệt quan trọng trong các ngành sản xuất có quy mô lớn, hoạt động liên tục như luyện kim, xi măng, hóa chất, chế biến thực phẩm…
.jpg)

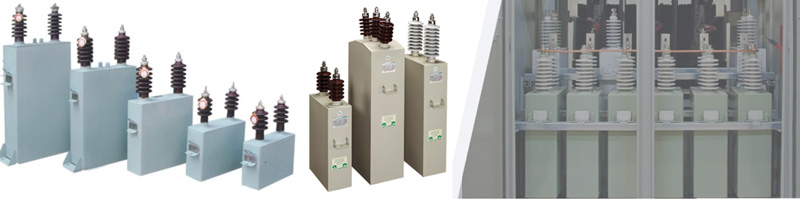

Tụ bù trung thế được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và hạ tầng năng lượng nhờ khả năng cải thiện hiệu suất hệ thống điện và tối ưu hóa chi phí vận hành. Trong thực tế, thiết bị này không chỉ xuất hiện ở các nhà máy lớn mà còn được sử dụng tại nhiều điểm trong hệ thống phân phối điện trung thế để nâng cao chất lượng điện năng.
Tại các trạm biến áp cấp trung (6kV, 10kV, 22kV hoặc 35kV), tụ bù trung thế được lắp đặt nhằm:
Đây là một ứng dụng phổ biến và thường xuyên được tích hợp trong thiết kế của các trạm biến áp cấp nguồn cho khu công nghiệp hoặc khu dân cư.
Các nhà máy sản xuất có sử dụng thiết bị điện công suất lớn như động cơ ba pha, lò nung điện, máy ép, hệ thống làm lạnh… là nguồn phát sinh công suất phản kháng rất cao. Tụ bù trung thế giúp:
Một số ngành thường áp dụng tụ bù trung thế gồm:
Trong các khu công nghiệp, nhu cầu điện trung áp là rất lớn và phân bố rộng khắp. Việc lắp đặt hệ thống tụ bù trung thế tại nhiều điểm giúp:
Nhiều khu công nghiệp hiện nay đã tích hợp hệ thống điều khiển từ xa cho tụ bù trung thế nhằm chủ động bù công suất phản kháng theo thời gian thực.
Ngoài khối doanh nghiệp tư nhân, tụ bù trung thế còn được lắp đặt trong lưới điện phân phối của các công ty điện lực địa phương để:
Ứng dụng này đặc biệt quan trọng tại các vùng nông thôn, khu vực xa trung tâm, nơi có tổn thất truyền tải cao do khoảng cách lớn.
Áp dụng tụ bù trung thế đúng cách không chỉ giúp doanh nghiệp tiết kiệm chi phí điện năng mà còn kéo dài tuổi thọ hệ thống điện. Đây là bước đầu tư mang lại giá trị lâu dài, đặc biệt trong bối cảnh giá điện và yêu cầu vận hành ngày càng khắt khe như hiện nay.
