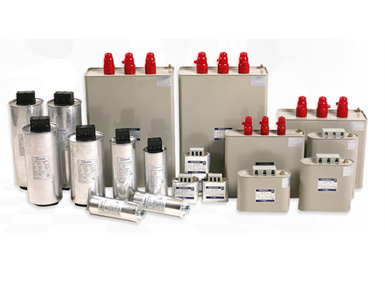

Tụ bù điện 3 pha là gì?
Để hiểu rõ vai trò và tính ứng dụng của tụ bù trong hệ thống điện, trước tiên cần nắm được khái niệm cơ bản và lý do vì sao tụ bù điện 3 pha lại trở thành thiết bị quan trọng trong mạng lưới điện công nghiệp hiện đại.
Tụ bù điện 3 pha là thiết bị dùng để bù công suất phản kháng trong hệ thống điện 3 pha, giúp cải thiện hệ số công suất và giảm tổn hao năng lượng. Trong các nhà máy, khu công nghiệp, việc tiêu thụ công suất phản kháng là điều không thể tránh khỏi do sử dụng nhiều thiết bị cảm ứng như động cơ, máy biến áp, quạt công nghiệp... Tụ bù điện 3 pha được lắp đặt nhằm mục đích triệt tiêu lượng công suất phản kháng mà các thiết bị này sinh ra, từ đó giúp hệ thống hoạt động hiệu quả hơn.
Trong hệ thống điện công nghiệp, hệ số công suất thấp không chỉ gây thất thoát năng lượng mà còn khiến doanh nghiệp chịu thêm chi phí từ phía nhà cung cấp điện. Việc sử dụng tụ bù điện 3 pha được xem là giải pháp hiệu quả để tiết kiệm điện năng, ổn định điện áp và tăng tuổi thọ cho thiết bị. Đây cũng là thiết bị bắt buộc trong nhiều tiêu chuẩn vận hành điện hiện đại.
Cấu tạo của tụ bù điện 3 pha
Việc hiểu cấu tạo bên trong của tụ bù giúp người dùng có cái nhìn cụ thể hơn về chức năng, hiệu suất và khả năng bảo trì thiết bị. Dưới đây là những thành phần và vật liệu chính cấu thành nên một thiết bị tụ bù điện 3 pha.
Thành phần chính của thiết bị tụ bù 3 pha
Tụ bù điện 3 pha thường có cấu tạo dạng khối hoặc tích hợp trong tủ điện. Những thành phần chính bao gồm:
- Tụ điện 3 pha: Là bộ phận chính, có chức năng tích trữ và phóng điện năng để bù công suất phản kháng.
- Bộ điều khiển tự động: Điều chỉnh đóng/ngắt các cấp tụ theo thời gian thực dựa trên mức độ tải tiêu thụ.
- Cuộn kháng: Có vai trò lọc sóng hài và hạn chế dòng điện khởi động lớn.
- Thiết bị bảo vệ: Cầu chì, aptomat, CB hoặc MCCB nhằm bảo vệ tụ khỏi sự cố điện.
- Đồng hồ đo: Đo điện áp, dòng điện, hệ số công suất.
- Vỏ tủ: Thường làm bằng kim loại sơn tĩnh điện, bảo vệ các linh kiện bên trong khỏi tác động từ môi trường.
Vật liệu chế tạo tụ bù công suất 3 pha
Để đảm bảo tuổi thọ và hiệu suất hoạt động, tụ bù công suất 3 pha được chế tạo từ các vật liệu cao cấp như:
- Lớp cách điện: Thường sử dụng polypropylene hoặc giấy tẩm dầu cách điện.
- Chất điện môi: Có thể là khí trơ (N2), dầu cách điện hoặc nhựa epoxy nhằm tăng khả năng chịu nhiệt và áp.
- Vỏ kim loại: Làm bằng nhôm hoặc thép không gỉ để chống va đập và oxy hóa.
- Điện cực: Sử dụng lá nhôm mỏng được cuộn nhiều lớp để tăng diện tích tiếp xúc và hiệu suất tích điện.
- Các bộ phận kết nối: Đảm bảo dẫn điện tốt và chịu tải cao, dễ lắp đặt và thay thế khi cần.
Nguyên lý hoạt động của tụ bù điện 3 pha
Để tụ bù phát huy tác dụng một cách tối ưu, cần nắm rõ cách thức hoạt động cũng như mối quan hệ giữa các đại lượng điện trong hệ thống. Phần này sẽ giải thích cách tụ bù cải thiện hệ số công suất thông qua quá trình triệt tiêu công suất phản kháng.
Cách tụ bù 3 pha cải thiện hệ số công suất
Khi hệ thống điện vận hành, các thiết bị cảm ứng tiêu thụ công suất phản kháng làm cho dòng điện bị trễ pha so với điện áp, dẫn đến hệ số công suất thấp. Tụ bù 3 pha sinh ra công suất phản kháng có tính chất ngược lại (dung kháng), giúp trung hòa lượng công suất cảm kháng, đưa hệ số công suất tiến gần đến 1. Điều này đồng nghĩa với việc năng lượng được sử dụng hiệu quả hơn, tiết kiệm chi phí vận hành.
Quá trình bù công suất phản kháng trong hệ thống 3 pha
- Khi tải điện tăng hoặc giảm, mức tiêu thụ công suất phản kháng cũng thay đổi theo. Bộ điều khiển của tụ bù 3 pha sẽ liên tục đo hệ số công suất và điều chỉnh đóng hoặc cắt các cấp tụ tương ứng. Quá trình này diễn ra tự động nhằm duy trì hệ số công suất luôn nằm trong ngưỡng tối ưu.
- Việc chia nhỏ tụ thành nhiều cấp (ví dụ 5kVar, 10kVar...) giúp điều chỉnh linh hoạt, tránh tình trạng bù quá mức hoặc thiếu công suất, gây ảnh hưởng đến điện áp và chất lượng điện năng.
Mối quan hệ giữa tụ bù và dòng điện cảm kháng
- Dòng điện cảm kháng sinh ra bởi các thiết bị như động cơ, máy biến áp,... thường có xu hướng làm tăng dòng tổng trên đường dây. Điều này khiến thiết bị phải hoạt động với công suất thực thấp hơn so với công suất biểu kiến.
- Tụ bù cung cấp dòng điện dung kháng, có pha ngược với dòng cảm kháng. Khi hai dòng này gặp nhau, chúng triệt tiêu một phần, làm giảm dòng tổng, giảm tổn hao công suất và giúp thiết bị vận hành ở trạng thái tối ưu. Đây là nguyên lý cốt lõi trong kỹ thuật bù công suất phản kháng hiện đại.
Lợi ích của việc sử dụng tụ bù cải thiện hệ số công suất 3 pha
Không chỉ là thiết bị kỹ thuật, tụ bù còn mang lại nhiều lợi ích kinh tế và vận hành cho doanh nghiệp. Việc sử dụng tụ bù điện 3 pha đúng cách có thể tạo ra sự khác biệt lớn trong hiệu quả sử dụng điện năng.
Việc lắp đặt tụ bù điện 3 pha mang lại rất nhiều lợi ích rõ rệt cho các cơ sở sử dụng điện năng với tải công suất lớn:
- Tối ưu hóa hệ số công suất (cosφ): Việc nâng cao hệ số công suất giúp doanh nghiệp tránh bị phạt do sử dụng điện với hệ số công suất thấp – một khoản chi phí phát sinh thường xuyên nếu không có giải pháp điều chỉnh phù hợp. Với tụ bù, doanh nghiệp có thể duy trì cosφ ở mức chuẩn hoặc cao hơn theo yêu cầu của nhà cung cấp điện.
- Tiết kiệm năng lượng và giảm tổn thất điện năng: Khi hệ số công suất được cải thiện, dòng điện phản kháng trong hệ thống sẽ giảm đáng kể. Điều này đồng nghĩa với việc giảm tổn thất do truyền tải, tiết kiệm điện năng tiêu thụ và từ đó góp phần giảm chi phí hóa đơn tiền điện hàng tháng.
- Tăng hiệu suất vận hành của thiết bị điện: Tụ bù giúp giảm tải cho các thiết bị điện, nhất là động cơ, máy nén, máy bơm,… khi dòng điện cung cấp trở nên ổn định và phù hợp hơn. Nhờ đó, các thiết bị hoạt động mượt mà, ít bị nóng, giảm thiểu tình trạng quá tải và ngắt đột ngột.
- Giảm dòng tổng trong hệ thống: Việc giảm dòng tổng nhờ tụ bù sẽ giúp hạn chế tổn hao do tỏa nhiệt trên đường dây và các thiết bị đóng cắt, dây dẫn. Điều này không chỉ giúp tiết kiệm năng lượng mà còn giảm hao mòn vật lý, tăng tuổi thọ thiết bị.
- Ổn định điện áp hệ thống: Trong các hệ thống có biến động tải thường xuyên, tụ bù đóng vai trò giữ ổn định điện áp đầu ra, đảm bảo các thiết bị tiêu thụ điện không bị ảnh hưởng bởi sự dao động của lưới điện.
- Kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì: Khi các thiết bị điện được vận hành trong điều kiện dòng điện và điện áp ổn định, hiện tượng quá nhiệt, chập cháy hoặc hư hỏng linh kiện được hạn chế tối đa. Điều này giúp gia tăng tuổi thọ vận hành và giảm thiểu chi phí sửa chữa, bảo trì định kỳ.
- Đáp ứng các tiêu chuẩn kỹ thuật hiện đại: Việc sử dụng tụ bù giúp doanh nghiệp tuân thủ các yêu cầu kỹ thuật trong hệ thống quản lý năng lượng, phù hợp với xu hướng chuyển đổi số và tối ưu hóa vận hành trong các nhà máy, khu công nghiệp theo mô hình sản xuất thông minh (Smart Factory).
Tụ bù điện 3 pha là một thành phần không thể thiếu trong các hệ thống điện công nghiệp hiện đại, đặc biệt là tại những nơi sử dụng thiết bị công suất lớn và vận hành liên tục như nhà máy, khu chế xuất, trung tâm dữ liệu hay tòa nhà thương mại. Thiết bị này trực tiếp góp phần tiết kiệm chi phí vận hành, giảm tổn thất điện năng và kéo dài tuổi thọ cho thiết bị điện. Bên cạnh đó, việc lựa chọn đúng loại tụ bù phù hợp với đặc điểm tải và quy mô hệ thống, kết hợp với phương pháp lắp đặt khoa học và giám sát vận hành hiệu quả sẽ giúp hệ thống điện hoạt động ổn định, giảm thiểu nguy cơ sự cố kỹ thuật và đáp ứng các tiêu chuẩn về chất lượng điện năng. Vì vậy, đầu tư vào tụ bù điện 3 pha không chỉ là giải pháp kỹ thuật hợp lý mà còn là chiến lược tối ưu hóa chi phí dài hạn cho doanh nghiệp.
