Tại sao cần lắp tụ bù trong tủ điện trạm biến áp?

Vai trò của tụ bù trong hệ thống trạm biến áp

Trong các trạm biến áp trung thế và hạ thế, tụ bù đóng vai trò quan trọng trong việc nâng cao hiệu quả sử dụng điện năng và tối ưu vận hành thiết bị. Đây là giải pháp kỹ thuật được sử dụng phổ biến nhằm cải thiện hệ số công suất (cos phi), giảm tổn thất điện năng và đảm bảo ổn định cho toàn hệ thống điện. Việc lắp đặt tụ bù ngay tại tủ điện trạm biến áp không chỉ giúp đơn giản hóa hệ thống phân phối mà còn tăng hiệu quả quản lý và giám sát năng lượng.

Cải thiện hệ số công suất và giảm tổn thất điện năng

Một trong những lợi ích chính của việc lắp tụ bù tại tủ điện trạm biến áp là cải thiện hệ số công suất. Khi cos phi được nâng cao, lượng công suất phản kháng cần truyền tải qua lưới điện sẽ giảm xuống, từ đó giảm dòng điện tổng và tổn thất trên đường dây. Điều này giúp hệ thống điện hoạt động ổn định hơn, giảm hao phí năng lượng và kéo dài tuổi thọ thiết bị.

Tối ưu khả năng truyền tải và giảm sụt áp đường dây

Tụ bù công suất khi đặt gần nguồn cấp như trạm biến áp giúp giảm dòng phản kháng, từ đó làm giảm tải cho dây dẫn và thiết bị đóng cắt. Điều này cải thiện đáng kể khả năng truyền tải của hệ thống mà không cần nâng cấp hạ tầng hiện hữu. Ngoài ra, hiện tượng sụt áp trên đường dây cũng được hạn chế, đặc biệt trong các khu công nghiệp có khoảng cách cấp điện xa.

Giảm chi phí hóa đơn điện và tránh bị phạt cos phi

Nhiều đơn vị sử dụng điện với hệ số công suất thấp thường bị nhà cung cấp điện phạt theo mức tiêu thụ phản kháng. Khi lắp đặt hệ thống tụ bù tại tủ điện trạm biến áp, cos phi sẽ luôn được duy trì ở mức tiêu chuẩn, giúp doanh nghiệp tránh bị phạt và tiết kiệm đáng kể chi phí hóa đơn điện hàng tháng.

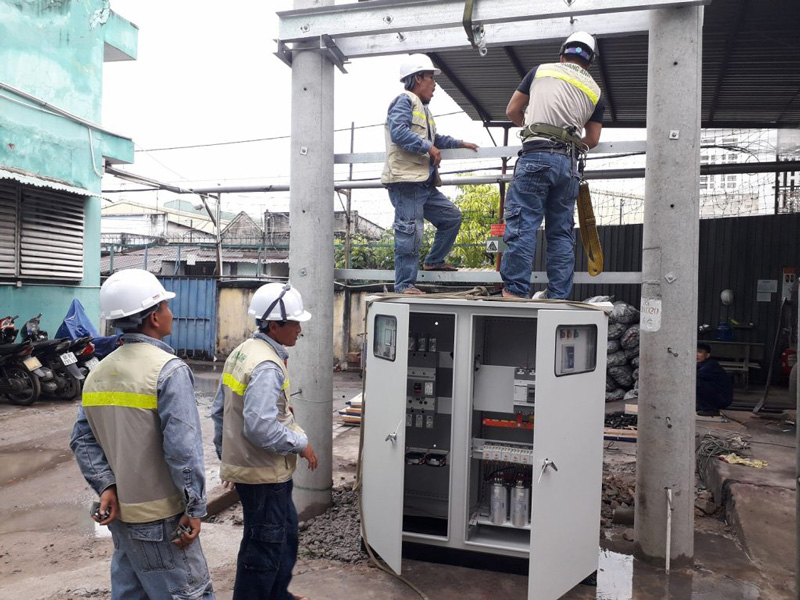

Vị trí lắp đặt tụ bù trong tủ điện trạm biến áp

Tụ bù thường được lắp đặt tại ngăn tủ bù trong tủ điện hạ thế hoặc tủ trung thế của trạm biến áp. Vị trí này giúp kết nối trực tiếp với thanh cái phân phối chính, đảm bảo khả năng bù hiệu quả cho toàn bộ hệ thống tải. Việc đặt tụ bù ngay tại trạm biến áp còn giúp dễ giám sát, bảo trì và điều khiển từ xa thông qua hệ thống SCADA hoặc bộ điều khiển cos phi.

Lý do nên sử dụng tụ bù công suất tại trạm biến áp thay vì để ngoài tải

Việc lắp tụ bù tại trạm biến áp thay vì tại từng điểm tiêu thụ riêng lẻ mang lại nhiều lợi ích về kỹ thuật lẫn kinh tế. Đây là cách tập trung hóa việc bù công suất, giảm thiểu chi phí thiết bị, tiết diện dây dẫn và đơn giản hóa hệ thống điều khiển.

Giảm tải cho máy biến áp và hệ thống phân phối

Khi bù công suất phản kháng tại nguồn, máy biến áp không cần tải thêm phần công suất không có ích, từ đó giảm dòng qua cuộn dây, giảm tổn thất và nhiệt độ vận hành. Hệ thống dây dẫn phía sau cũng được giảm tải, góp phần nâng cao tuổi thọ toàn bộ hệ thống phân phối điện.

Dễ dàng điều chỉnh cos phi theo thời gian thực

Lắp tụ bù tại trạm giúp tích hợp dễ dàng các bộ điều khiển cos phi tự động. Nhờ đó, hệ thống có thể theo dõi và điều chỉnh cos phi liên tục theo tải thực tế. Việc phản ứng nhanh với sự biến động của phụ tải giúp hệ số công suất luôn duy trì ở ngưỡng tối ưu, tránh hiện tượng quá bù hoặc thiếu bù.

Tăng hiệu quả đầu tư với hệ thống tụ bù tự động

So với phương án lắp tụ bù rời tại từng máy, giải pháp tập trung tại trạm biến áp giúp tiết kiệm chi phí đầu tư thiết bị và nhân công lắp đặt. Đồng thời, hệ thống điều khiển trung tâm dễ giám sát và bảo trì hơn, mang lại hiệu quả lâu dài về mặt vận hành và chi phí.

Tụ bù điều chỉnh cos phi tại trạm biến áp có ảnh hưởng gì đến hệ thống điện?

Việc điều chỉnh cos phi tại trạm biến áp mang lại tác động tích cực trên toàn hệ thống. Không chỉ cải thiện hiệu quả tại điểm cấp nguồn, tụ bù còn góp phần nâng cao chất lượng điện năng và giảm áp lực lên các thiết bị đầu cuối.

Giảm công suất biểu kiến giúp thiết bị vận hành an toàn hơn

Khi cos phi thấp, tổng công suất biểu kiến (S) tăng lên, làm cho thiết bị như máy biến áp, máy phát và dây dẫn phải chịu dòng cao hơn. Việc bù công suất phản kháng giúp giảm S, từ đó giảm dòng và nhiệt độ thiết bị, giúp vận hành ổn định, giảm nguy cơ cháy nổ và sự cố điện.

Cải thiện chất lượng điện áp và độ ổn định nguồn cấp

Bù công suất đúng cách giúp giảm dao động điện áp khi tải thay đổi, đồng thời ổn định nguồn cấp cho toàn bộ hệ thống. Nhờ đó, các thiết bị điện hoạt động chính xác, giảm tình trạng reset, chập chờn hoặc gây nhiễu trong dây chuyền sản xuất tự động.

Ứng dụng cho cả hệ thống trung thế và hạ thế trong cùng trạm

Tụ bù tại trạm biến áp có thể được thiết kế để bù cho cả hệ thống trung thế và hạ thế, tùy thuộc vào yêu cầu công suất và cấu hình trạm. Điều này giúp tiết kiệm diện tích, tối ưu hóa không gian tủ điện và tăng hiệu quả sử dụng thiết bị trong toàn hệ thống phân phối nội bộ.

Phân tích chi phí - lợi ích khi đầu tư tụ bù tại trạm biến áp

Đầu tư hệ thống tụ bù tại trạm biến áp ban đầu có thể khiến nhiều doanh nghiệp cân nhắc do chi phí thiết bị và lắp đặt. Tuy nhiên, nếu so sánh với các khoản tiền phạt vì cos phi thấp, tổn thất điện năng kéo dài và chi phí vận hành cao, thì việc đầu tư này mang lại hiệu quả tài chính vượt trội. Thời gian hoàn vốn trung bình của hệ thống tụ bù dao động từ 6 tháng đến 1,5 năm, tùy theo quy mô phụ tải và mức độ cải thiện cos phi. Ngoài ra, chi phí bảo trì thấp và độ bền cao (thường từ 8 đến 12 năm) giúp tối ưu dòng tiền dài hạn cho doanh nghiệp.

Mô hình vận hành tụ bù trong nhà máy thực tế

Tại các khu công nghiệp, trạm biến áp thường cấp điện cho nhiều phân xưởng hoặc dây chuyền có tải khác nhau. Trong trường hợp này, hệ thống tụ bù trung tâm tại trạm sẽ kết hợp với tụ bù cục bộ tại từng phân xưởng lớn. Bộ điều khiển cos phi tại trạm giữ vai trò giám sát toàn hệ thống, đưa ra quyết định đóng/ngắt các cấp tụ dựa trên mức độ tiêu thụ phản kháng. Điều này giúp giảm chi phí thiết bị, dây dẫn, đồng thời duy trì tính linh hoạt trong vận hành thực tế. Với mô hình này, cos phi của hệ thống luôn duy trì ở mức ≥ 0.96, đảm bảo không bị phạt và tránh quá tải máy biến áp.

So sánh với phương án bù công suất tại từng tải

Việc lắp tụ bù trực tiếp tại từng động cơ hoặc thiết bị tải lớn tuy giúp bù đúng điểm tiêu thụ, nhưng lại tăng chi phí thiết bị, diện tích lắp đặt và độ phức tạp trong vận hành. Hơn nữa, khi tải thay đổi theo ca làm việc hoặc chu kỳ sản xuất, các tụ bù cố định tại tải dễ gây hiện tượng quá bù, ảnh hưởng đến chất lượng điện năng. Ngược lại, tụ bù tại tủ điện trạm biến áp, nhất là dạng tự động, giúp điều chỉnh cos phi theo thời gian thực, dễ tích hợp giám sát tập trung và giảm chi phí tổng thể.

Khuyến nghị từ chuyên gia kỹ thuật

Theo các chuyên gia trong lĩnh vực thiết kế điện công nghiệp, việc bố trí tụ bù tại trạm biến áp nên được thực hiện ngay từ giai đoạn thiết kế hệ thống. Điều này giúp tối ưu sơ đồ cấp điện, tránh phải cải tạo phức tạp về sau. Khi lựa chọn tụ bù, nên ưu tiên các loại có bộ điều khiển tự động, khả năng mở rộng dễ dàng và tích hợp được với hệ thống SCADA. Ngoài ra, với các trạm từ 630 kVA trở lên, việc lắp tụ bù trung thế tại ngăn trung thế (hoặc đầu ra máy biến áp) là phương án hiệu quả cả về mặt kỹ thuật lẫn chi phí đầu tư dài hạn.

Với chi phí đầu tư không quá lớn nhưng hiệu quả mang lại rõ rệt, hệ thống tụ bù đặt tại trạm biến áp chính là giải pháp tiết kiệm điện năng, tránh hao phí và duy trì sự ổn định của toàn hệ thống. Chủ đầu tư nên xem đây là một phần không thể thiếu trong kế hoạch nâng cấp hoặc thiết kế trạm điện mới.
