RCCB nên phối hợp với MCCB như thế nào?

Điểm quan trọng không phải chỉ là “MCCB bao nhiêu A thì RCCB bấy nhiêu A”. Một phối hợp đúng phải đồng thời kiểm tra dòng tải liên tục của RCCB, mức bảo vệ quá dòng của MCCB, dòng dư tác động IΔn, dòng ngắn mạch dự kiến tại vị trí lắp và khả năng chịu ngắn mạch có điều kiện của tổ hợp RCCB–MCCB. Nếu MCCB có thêm chức năng bảo vệ chạm đất, ngưỡng và thời gian tác động cũng phải được phối hợp để hạn chế cắt đồng thời.

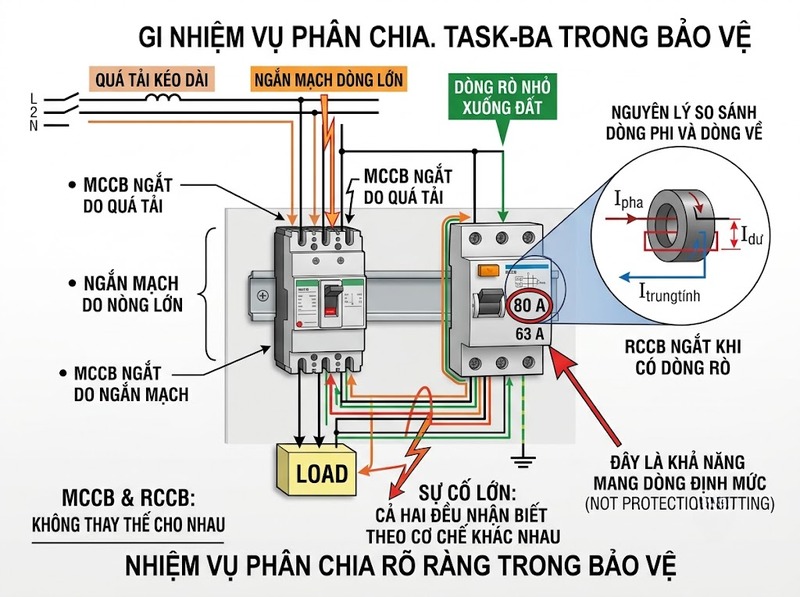

RCCB và MCCB phải được phân công đúng chức năng

RCCB là thiết bị bảo vệ dòng dư không tích hợp bảo vệ quá dòng. Tiêu chuẩn sản phẩm IEC 61008-1:2024 định nghĩa RCCB theo đúng đặc tính này. Vì thế, thông số 63 A hoặc 80 A ghi trên RCCB chủ yếu cho biết khả năng mang dòng định mức của thiết bị; nó không có nghĩa RCCB sẽ tự cắt khi dòng tải vượt 63 A hoặc 80 A.

MCCB đảm nhận phần việc đó. Bộ bảo vệ nhiệt–từ hoặc bộ trip điện tử của MCCB theo dõi quá tải và dòng ngắn mạch. Khi dòng vượt ngưỡng cài đặt, MCCB phải ngắt trước khi dây dẫn và thiết bị phía sau chịu nhiệt hoặc ứng suất điện động vượt giới hạn cho phép.

Sự khác biệt này tạo ra nguyên tắc phối hợp cơ bản:

Do đó, dùng RCCB mà không có thiết bị bảo vệ quá dòng phù hợp là một sai lầm. Ngược lại, lắp MCCB không đồng nghĩa hệ thống đã có bảo vệ dòng dư: MCCB nhiệt–từ thông thường không được thiết kế để thay RCCB trong việc phát hiện những dòng rò nhỏ.

Nguyên tắc phối hợp cơ bản là đặt MCCB phía nguồn và RCCB phía tải

Trong cấu hình thông dụng, thứ tự là:

Nguồn → MCCB → RCCB → tải

Cách bố trí này cho phép MCCB giới hạn quá tải và ngắn mạch mà RCCB phía sau có thể phải chịu. Tuy nhiên, vị trí nối tiếp mới chỉ giải quyết cấu trúc. Muốn tổ hợp hoạt động đúng còn phải phối hợp các thông số điện của hai thiết bị.

Phối hợp dòng của MCCB với dòng định mức RCCB

Dòng tối đa mà MCCB cho phép chạy liên tục qua RCCB không nên vượt khả năng mang dòng thực tế của RCCB sau khi đã xét điều kiện lắp đặt và hệ số giảm tải.

Với MCCB có dòng cố định, có thể so sánh trực tiếp dòng định mức hoặc mức bảo vệ quá tải với dòng định mức In của RCCB. Với MCCB điều chỉnh được, thông số cần quan tâm hơn là giá trị cài đặt bảo vệ quá tải Ir lớn nhất có thể áp dụng, không chỉ là dòng frame của MCCB.

Ví dụ, một MCCB frame 100 A nhưng Ir được khóa ở 63 A không tạo ra cùng điều kiện tải liên tục như MCCB đang cài Ir = 100 A. Nếu phía sau là RCCB 63 A, việc phối hợp chỉ hợp lý khi mức 63 A thực sự được giới hạn và điều kiện nhiệt của RCCB cho phép. Nếu người vận hành có thể tăng Ir lên 80 A hoặc 100 A mà không thay RCCB, RCCB có nguy cơ bị quá tải dù MCCB vẫn chưa tác động.

Chọn RCCB lớn hơn một cấp dòng, chẳng hạn RCCB 80 A phía sau MCCB 63 A, có thể tạo thêm dự phòng nhiệt trong một số thiết kế. Tuy nhiên, đây không phải quy tắc thay thế cho việc kiểm tra nhiệt độ môi trường, cách lắp thiết bị, hệ số giảm tải và hướng dẫn của nhà sản xuất.

Không nhầm In với IΔn

Hai thông số này phục vụ hai mục đích hoàn toàn khác nhau.

In của RCCB, chẳng hạn 63 A, mô tả dòng tải mà thiết bị được thiết kế để mang. IΔn, chẳng hạn 30 mA hoặc 300 mA, là ngưỡng dòng dư danh định làm RCCB tác động.

Vì vậy không tồn tại phép phối hợp kiểu “MCCB 63 A thì RCCB phải có dòng rò tương ứng”. IΔn phải được chọn theo mục tiêu bảo vệ, loại mạch, hệ thống nối đất và yêu cầu an toàn của công trình.

Nếu một mạch cuối cần bảo vệ bổ sung chống điện giật, mức 30 mA thường được sử dụng trong các ứng dụng thuộc phạm vi yêu cầu đó. Với mạch phân phối, bảo vệ cháy hoặc hệ thống có dòng rò tự nhiên lớn, cách chọn IΔn có thể khác. Điều quan trọng là không tăng IΔn chỉ để xử lý hiện tượng RCCB hay nhảy khi nguyên nhân thực tế là tổng dòng rò, đấu dây trung tính sai hoặc lựa chọn loại RCCB không phù hợp.

Phối hợp ngắn mạch phải dựa trên cả MCCB và tổ hợp RCCB–MCCB

Đây là phần dễ bị bỏ sót nhất. Một RCCB không có bộ bảo vệ quá dòng riêng nên khi xảy ra ngắn mạch, thiết bị bảo vệ ngắn mạch bên ngoài phải cắt đủ nhanh để RCCB không bị hư hỏng.

Khả năng này được thể hiện qua dòng ngắn mạch có điều kiện Inc của RCCB khi kết hợp với một thiết bị bảo vệ ngắn mạch xác định. ABB lưu ý rằng giá trị ngắn mạch ghi cho RCCB là giá trị có điều kiện của tổ hợp RCCB với SCPD, và việc phối hợp phải xét đúng thiết bị bảo vệ được dùng trong thử nghiệm hoặc bảng phối hợp.

Điều đó dẫn đến ba kiểm tra riêng biệt.

Trước hết, MCCB phải có khả năng cắt phù hợp với dòng ngắn mạch dự kiến tại điểm lắp. Nếu dòng ngắn mạch dự kiến là 8 kA, không nên sử dụng MCCB có khả năng cắt thấp hơn mức sự cố mà nó thực tế phải ngắt.

Thứ hai, RCCB cũng phải chịu được năng lượng sự cố cho đến khi MCCB cắt. Vì vậy cần kiểm tra Inc của chính tổ hợp RCCB–MCCB, không được suy luận rằng một MCCB có Icu cao thì mọi RCCB đặt phía sau tự động an toàn.

Thứ ba, nếu giá trị Inc của RCCB được công bố khi phối hợp với một loại cầu chì hoặc breaker cụ thể, không nên thay thiết bị đó bằng một MCCB khác rồi mặc định giữ nguyên khả năng chịu ngắn mạch. Khả năng giới hạn dòng, năng lượng I²t và thời gian cắt của thiết bị mới có thể khác.

Giả sử dòng ngắn mạch dự kiến tại tủ là 6 kA. MCCB có Icu 15 kA đáp ứng riêng yêu cầu cắt của MCCB, nhưng như vậy chưa đủ để kết luận RCCB phía sau được bảo vệ. Tổ hợp RCCB và đúng model, dòng định mức hoặc cài đặt MCCB sử dụng thực tế vẫn phải có khả năng chịu ngắn mạch có điều kiện ít nhất bằng 6 kA theo dữ liệu phối hợp áp dụng cho tổ hợp đó.

Tính chọn lọc phụ thuộc vào việc MCCB có bảo vệ chạm đất hay không

Nếu MCCB chỉ có bảo vệ quá tải và ngắn mạch, còn RCCB đảm nhận dòng dư, hai thiết bị về cơ bản đang quan sát hai đại lượng khác nhau. Trong trường hợp dòng rò nhỏ, RCCB có thể tác động trong khi MCCB không thấy đủ dòng để cắt.

Tuy nhiên, một sự cố pha–đất trở kháng thấp có thể vừa tạo dòng dư vừa tạo dòng sự cố lớn. Khi đó cả RCCB và MCCB đều có khả năng nhận biết điều kiện bất thường theo cơ chế riêng. Không nên vì thế mặc định rằng chỉ một thiết bị chắc chắn tác động; kết quả còn phụ thuộc mức dòng sự cố và đặc tính thời gian của từng thiết bị.

Khi MCCB không có chức năng ground-fault

Không cần cố tạo “độ chọn lọc dòng dư” giữa hai thiết bị bằng cách so trực tiếp IΔn của RCCB với dòng tác động của MCCB. MCCB không có ngưỡng IΔn tương đương RCCB.

Phần cần phối hợp là:

· MCCB bảo vệ RCCB khỏi quá tải và ngắn mạch

· RCCB có độ nhạy dòng dư phù hợp với mạch

· Đường cong và khả năng cắt của MCCB đáp ứng sự cố quá dòng

· Tổ hợp có khả năng chịu ngắn mạch phù hợp với dòng sự cố dự kiến

Khi MCCB có chức năng bảo vệ chạm đất

Lúc này hai lớp bảo vệ có thể chồng lấn. Nếu ngưỡng ground-fault của MCCB quá thấp hoặc thời gian trễ quá ngắn, một lỗi ở mạch phía sau RCCB có thể làm cả RCCB và MCCB phía nguồn cùng cắt, khiến phạm vi mất điện lớn hơn cần thiết.

Nguyên tắc thiết kế là để bảo vệ gần điểm sự cố xử lý trước khi điều đó vẫn đáp ứng yêu cầu an toàn. Bảo vệ phía nguồn thường được đặt ít nhạy hơn và/hoặc có thời gian trễ phù hợp, sau đó kiểm tra trên đường cong thời gian–dòng và bảng chọn lọc của đúng thiết bị.

Không nên áp dụng một tỷ lệ ngưỡng cố định cho mọi cặp RCCB–MCCB. MCCB điện tử có nhiều kiểu hàm ground-fault, dải chỉnh và thời gian trễ khác nhau; mức cài đặt còn phải bảo đảm thời gian cắt bắt buộc của hệ thống nối đất không bị vi phạm.

Đấu dây đúng quan trọng không kém việc chọn thông số

RCCB xác định dòng dư bằng cách so sánh tổng dòng qua các dây dẫn mang điện của mạch. Do đó, mọi dây dẫn hoạt động thuộc mạch cần đo phải đi qua cơ cấu cảm biến của RCCB theo đúng sơ đồ của thiết bị.

Ở mạch một pha có dây trung tính, thường dùng RCCB 2 cực để cả L và N của mạch được đi qua thiết bị. Với mạng ba pha bốn dây, RCCB 4 cực được sử dụng khi cả ba pha và trung tính thuộc mạch cần giám sát. Dây PE không được đưa qua các cực làm việc của RCCB.

Sau RCCB cần đặc biệt tránh hai lỗi: dùng chung dây trung tính với một mạch nằm ngoài RCCB và nối lại N với PE ở phía tải. Cả hai có thể tạo đường dòng điện không quay về qua đúng cảm biến, làm RCCB tác động dù bản thân tải không có sự cố cách điện theo cách người vận hành đang nghi ngờ.

Nút TEST trên RCCB giúp kiểm tra cơ cấu tác động tích hợp nhưng không thay thế việc kiểm tra toàn bộ hệ thống bảo vệ, bao gồm đấu dây, dòng rò thực tế, thời gian cắt và điều kiện vòng sự cố khi công trình yêu cầu các phép đo đó.

Ví dụ phối hợp RCCB và MCCB cho một nhánh tải

Giả sử một nhánh có dòng tải tính toán khoảng 45 A và hệ thống dây dẫn đã được lựa chọn để có thể bảo vệ bằng thiết bị 50 A sau khi xét các hệ số lắp đặt.

Có thể xây dựng phương án như sau: MCCB đặt phía nguồn với bảo vệ quá tải giới hạn ở 50 A; RCCB phía sau chọn In 63 A để dòng làm việc do MCCB cho phép không vượt khả năng mang dòng danh định của RCCB. Nếu mục tiêu của mạch yêu cầu bảo vệ bổ sung bằng dòng dư 30 mA thì chọn IΔn = 30 mA; con số 30 mA này độc lập với mức 50 A của MCCB.

Nếu dòng ngắn mạch dự kiến tại vị trí RCCB là 6 kA, bước tiếp theo là kiểm tra MCCB có khả năng cắt không thấp hơn mức sự cố đó, đồng thời kiểm tra tổ hợp chính xác RCCB–MCCB có Inc ít nhất 6 kA. Chỉ kiểm tra Icu của MCCB mà bỏ qua Inc của tổ hợp vẫn để lại một khoảng trống bảo vệ.

Nếu MCCB có chức năng ground-fault, phải kiểm tra thêm ngưỡng và thời gian tác động để RCCB phía tải có cơ hội xử lý lỗi dòng dư trong phạm vi của nó mà không làm MCCB tổng cắt không cần thiết.

Trước khi chốt một tổ hợp RCCB và MCCB, nên kiểm tra đủ các điểm sau:

· Dòng tải và khả năng tải của dây dẫn phù hợp với cài đặt bảo vệ quá tải của MCCB

· Dòng In thực tế của RCCB không thấp hơn mức dòng tối đa MCCB có thể cho phép chạy liên tục qua thiết bị sau khi xét giảm tải

· IΔn của RCCB được chọn theo mục tiêu bảo vệ chứ không theo dòng định mức của MCCB

· Khả năng cắt của MCCB đáp ứng dòng ngắn mạch dự kiến

· Inc của tổ hợp RCCB–MCCB đáp ứng dòng ngắn mạch tại vị trí lắp

· Chức năng ground-fault của MCCB, nếu có, không làm mất tính chọn lọc cần thiết

· L, N và PE được đấu đúng phạm vi giám sát của RCCB, không có trung tính dùng chung hoặc liên kết N–PE không đúng phía tải

RCCB và MCCB phối hợp tốt khi mỗi thiết bị được dùng đúng chức năng: MCCB giới hạn quá tải và ngắn mạch, RCCB xử lý dòng dư. Cấu hình MCCB phía nguồn và RCCB phía tải thường là điểm xuất phát hợp lý, nhưng chỉ thực sự hoàn chỉnh khi dòng định mức, cài đặt quá tải, IΔn, khả năng cắt và dòng ngắn mạch có điều kiện của tổ hợp đều đã được kiểm tra.

Điểm cần tránh nhất là xem RCCB như một breaker quá dòng hoặc chỉ so số ampere in trên hai thiết bị. Trong thiết kế thực tế, phối hợp RCCB MCCB phải được đánh giá như một tổ hợp bảo vệ: MCCB không được để RCCB quá tải, RCCB phải chịu được sự cố cho đến khi MCCB cắt, và nếu hai thiết bị cùng có chức năng chạm đất thì ngưỡng cùng thời gian tác động phải được thiết kế để hạn chế cắt điện lan rộng.
