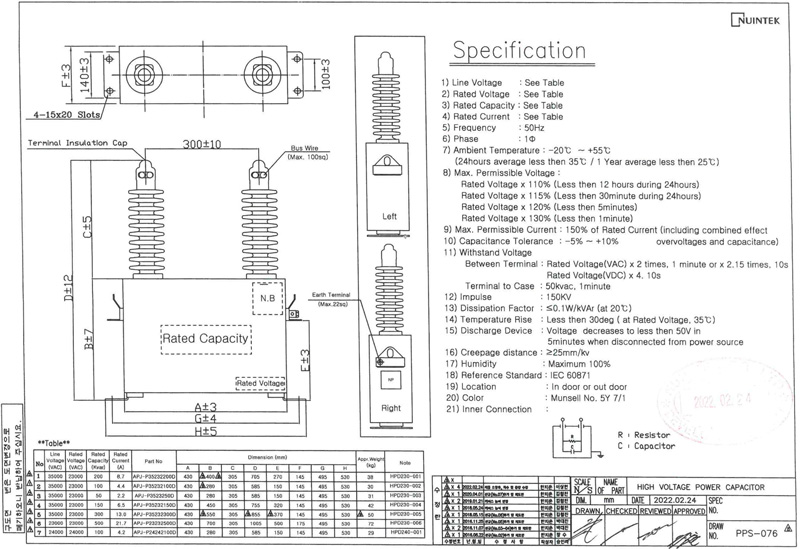

Dòng định mức tụ bù trung thế là thông số kỹ thuật cốt lõi thể hiện khả năng dẫn dòng ổn định của tụ khi hoạt động trong điều kiện tiêu chuẩn. Thông số này không chỉ quyết định độ bền và độ an toàn của thiết bị mà còn ảnh hưởng trực tiếp đến hiệu quả bù công suất phản kháng và khả năng phối hợp với hệ thống điều khiển.
Dòng tải định mức của tụ bù trung thế được xác định thông qua công thức kỹ thuật cơ bản sau:
I = Q / (√3 × U)
Trong đó:
Ví dụ:
Một tụ bù trung thế có công suất 600 kVAR, điện áp danh định 12 kV thì dòng điện định mức:
I = 600 / (√3 × 12) ≈ 28.9 A
Giá trị này là cơ sở để thiết kế tiết diện dây dẫn, chọn thiết bị đóng cắt và đánh giá độ tương thích với bộ điều khiển. Trong thực tế, sai số nhỏ do yếu tố môi trường có thể chấp nhận, nhưng tụ bù cần được lựa chọn theo dòng định mức gần sát với dòng vận hành thực tế để tránh vượt ngưỡng an toàn.

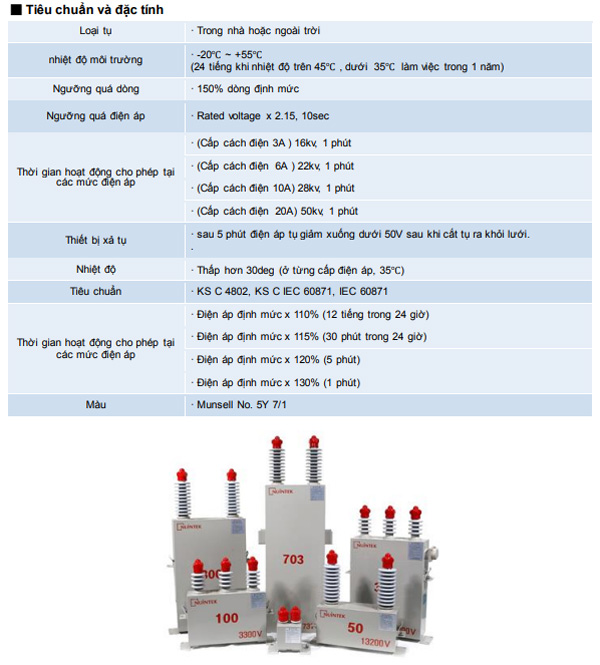

Thông thường, các nhà sản xuất thiết bị tụ bù trung thế cho phép sai số dòng điện định mức trong khoảng ±10% so với giá trị danh định. Tuy nhiên, nếu hệ thống điện có tải biến thiên lớn hoặc bị ảnh hưởng bởi sóng hài, dòng thực tế có thể vượt quá mức này.
Ảnh hưởng của sai lệch dòng định mức gồm:
Để giảm rủi ro, cần đo thực tế dòng làm việc tại hiện trường bằng ampe kìm hoặc thiết bị đo chuyên dụng sau khi lắp đặt, đồng thời điều chỉnh thiết bị điều khiển tương ứng.

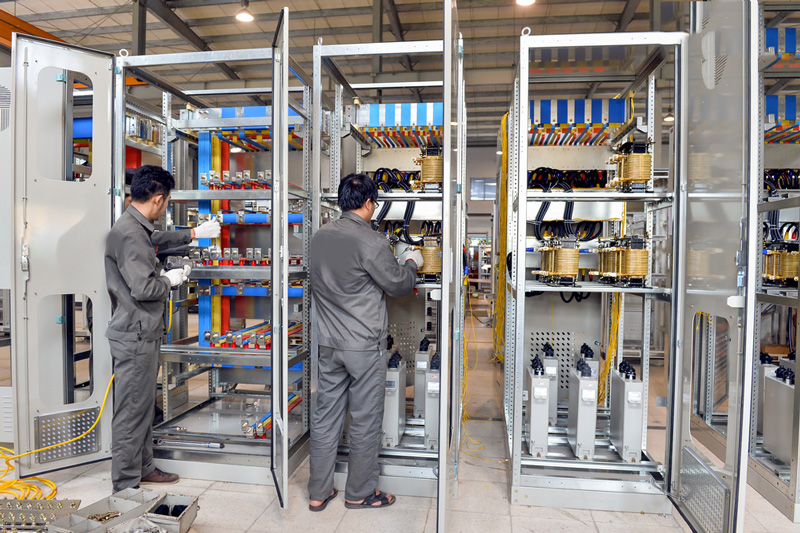

.jpg)
Khi tụ bù trung thế hoạt động vượt quá dòng điện định mức thiết kế, các linh kiện bên trong sẽ chịu áp lực nhiệt và điện vượt chuẩn, từ đó làm giảm tuổi thọ thiết bị hoặc gây hư hỏng tức thời.
Trong một số hệ thống, đặc biệt là hệ thống có nhiều cấp tụ bù và không có bộ điều khiển thông minh, hiện tượng bù dư xảy ra khi tổng công suất phản kháng cung cấp vượt quá công suất phản kháng tiêu thụ.
Khi đó:
Ví dụ, một hệ thống đang vận hành ở tải thấp (chỉ 40–50%) nhưng tụ bù không giảm cấp sẽ gây hiện tượng điện áp tăng lên đến 12.6–13.0 kV trong hệ thống 12 kV, khiến dòng thực tế tăng tương ứng.
Sóng hài là một trong những yếu tố gây sai lệch đáng kể giữa dòng điện thực tế và dòng điện danh định của tụ bù trung thế. Trong môi trường công nghiệp có nhiều biến tần, bộ nguồn xung, hoặc thiết bị đóng ngắt nhanh, tổng méo hài THD có thể vượt mức 5–8%, làm tăng dòng điện tổng chạy qua tụ.
Hậu quả:
Để kiểm soát sóng hài, cần đo THD bằng máy phân tích chất lượng điện năng và lắp đặt cuộn kháng lọc sóng nếu cần thiết.
Một số sự cố xảy ra do sai sót trong đấu nối hoặc cấu hình điều khiển tụ bù:
Trường hợp điển hình: tụ bù trung thế có dòng định mức 30 A nhưng hệ thống điều khiển sai lệch khiến cả hai cấp 30 A và 25 A đóng cùng lúc khi chỉ cần bù 25 A, dẫn đến dòng tổng vượt ngưỡng thiết kế, gây kích hoạt rơ le hoặc nóng dây dẫn.
Việc kiểm tra lại cấu hình bộ điều khiển, lệnh đóng cắt và phân tích dòng điện trên từng cấp tụ là bước quan trọng để giảm nguy cơ quá tải trong vận hành.
Việc xác định chính xác dòng định mức tụ bù trung thế là bước cơ bản nhưng cực kỳ quan trọng trong cả giai đoạn thiết kế mới và thay thế thiết bị cũ. Việc này không chỉ đảm bảo tụ hoạt động đúng công suất mà còn giúp hệ thống điện tránh quá tải, hư hỏng và mất ổn định.
Dòng điện định mức I của tụ bù trung thế được xác định dựa trên công suất phản kháng Q và điện áp danh định U, áp dụng công thức:
I = Q / (√3 × U)
Trong đó:
Ví dụ: với một tụ có công suất 900 kVAR lắp trên hệ thống 22 kV:
I = 900 / (√3 × 22) ≈ 23.6 A
Kết quả này dùng để chọn dây dẫn, thiết bị đóng cắt và xác định ngưỡng cảnh báo trong hệ thống điều khiển. Cần tính riêng cho từng cấp tụ nếu hệ thống chia nhiều cấp công suất bù khác nhau.
Sau khi tụ bù được lắp đặt và đưa vào sử dụng, kỹ sư cần kiểm tra dòng điện thực tế để đảm bảo không vượt quá dòng định mức cho phép. Quy trình kiểm tra như sau:
Trường hợp dòng điện dao động hoặc vượt ngưỡng trong thời gian dài, tụ sẽ nhanh chóng bị quá nhiệt, suy giảm cách điện và giảm tuổi thọ.
Trong các dự án thiết kế hệ thống điện công nghiệp, các công cụ phần mềm và bảng tra được sử dụng phổ biến để xác định nhanh dòng định mức:
.jpg)
Dòng điện vượt định mức là một trong những nguyên nhân chính gây cháy nổ tụ bù, hỏng cách điện và ngắt mạch hệ thống. Để phòng tránh tình trạng này, cần có những giải pháp kỹ thuật đồng bộ ngay từ khâu thiết kế, lựa chọn thiết bị đến cấu hình vận hành và giám sát.
Trong môi trường công nghiệp có nhiều biến động tải, nên chọn tụ bù trung thế có hệ số an toàn cao hơn mức dòng định mức tính toán:
Sóng hài và cộng hưởng điện từ là nguyên nhân tiềm ẩn làm tăng dòng điện qua tụ mà không được phát hiện nếu chỉ đo dòng cơ bản. Để xử lý, có thể áp dụng:
Bộ điều khiển hiện đại có thể theo dõi liên tục dòng điện và cos φ, từ đó:
Phân tích chính xác dòng định mức tụ bù trung thế không chỉ giúp bảo vệ tụ mà còn là giải pháp đảm bảo tính ổn định cho toàn bộ hệ thống điện. Doanh nghiệp và kỹ sư vận hành nên kết hợp giữa tính toán, giám sát và sử dụng thiết bị bảo vệ phù hợp để kiểm soát rủi ro hiệu quả.
