Những lưu ý khi chọn tụ bù tủ điều khiển động cơ để lắp đặt

Tiêu chí chọn tụ bù tủ điều khiển động cơ phù hợp

Dựa trên công suất động cơ và tải tiêu thụ

• Trước khi chọn tụ bù, cần xác định rõ công suất tổng của động cơ trong hệ thống. Công suất càng lớn thì công suất phản kháng càng cao, từ đó ảnh hưởng trực tiếp đến dung lượng tụ cần thiết.
• Ngoài ra, cần xem xét chế độ vận hành của các động cơ: liên tục, gián đoạn hay luân phiên. Nếu các động cơ không chạy đồng thời, cần lựa chọn tụ linh hoạt theo từng nhánh để tránh quá bù.
• Việc đo lường tải thực tế bằng đồng hồ đo cosφ hoặc ampe kìm sẽ giúp đưa ra lựa chọn chính xác hơn thay vì ước lượng theo kinh nghiệm.

Chọn tụ bù theo điện áp và dải nhiệt độ làm việc

• Tụ bù cần có điện áp định mức phù hợp với điện áp hệ thống, thông thường là 400V hoặc 440V. Chọn tụ có điện áp cao hơn một mức để đảm bảo an toàn khi vận hành.
• Trong môi trường tủ điện nóng, hoặc đặt gần thiết bị sinh nhiệt, nên chọn tụ có dải nhiệt độ hoạt động cao, từ -25°C đến +55°C hoặc hơn.
• Tụ bù vỏ nhôm kín khí, có tích hợp bộ xả điện sẽ giúp kéo dài tuổi thọ, giảm nguy cơ sự cố khi hoạt động lâu dài.

Tính toán giá trị tụ bù cosφ cho tủ động cơ

• Việc xác định chính xác cosφ hiện tại của hệ thống là rất quan trọng. Nếu cosφ thấp (dưới 0.9), cần tính toán lại dung lượng tụ cần bù để đạt mức tối ưu từ 0.95 đến 1.0.
• Công thức tính: Q = P × (tanφ1 - tanφ2), với Q là công suất cần bù (kVAR), P là công suất tác dụng (kW). Các góc φ1 và φ2 tương ứng với cosφ trước và sau khi bù.
• Có thể sử dụng phần mềm thiết kế điện hoặc bảng tra nhanh để xác định giá trị Q phù hợp mà không cần tính toán thủ công.

Khả năng chịu dòng điện và độ bền của tụ bù

• Tụ bù tốt cần có khả năng chịu dòng điện cao hơn mức định mức trong thời gian ngắn mà không suy giảm chất lượng. Thông thường, các tụ chất lượng cao chịu được 1.3 đến 1.5 lần dòng định mức.
• Độ bền của tụ phụ thuộc vào cấu tạo, vật liệu, hệ thống tản nhiệt, và chu kỳ đóng ngắt. Tụ khô có tuổi thọ từ 60.000 đến 100.000 giờ, trong khi tụ dầu có thể cao hơn nếu điều kiện lắp đặt tốt.
• Ưu tiên chọn tụ đạt tiêu chuẩn IEC 60831 hoặc tương đương để đảm bảo chất lượng và độ ổn định lâu dài.
•

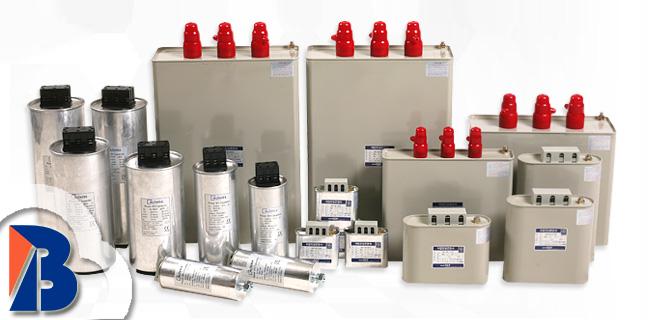

• Các loại tụ bù khô, dầu lắp cho tủ điện điều khiển động cơ

Những lưu ý kỹ thuật khi lắp đặt tụ bù trong tủ điều khiển

Đảm bảo an toàn khi đấu nối và vận hành

• Khi đấu nối tụ bù vào hệ thống, cần đảm bảo ngắt hoàn toàn nguồn điện và kiểm tra thứ tự pha chính xác.
• Sử dụng dây dẫn đúng kích thước, thiết bị bảo vệ (cầu chì, MCB) để phòng tránh quá dòng.
• Sau khi lắp đặt, cần kiểm tra lại toàn bộ hệ thống bằng thiết bị đo cách điện để đảm bảo an toàn tuyệt đối khi vận hành.

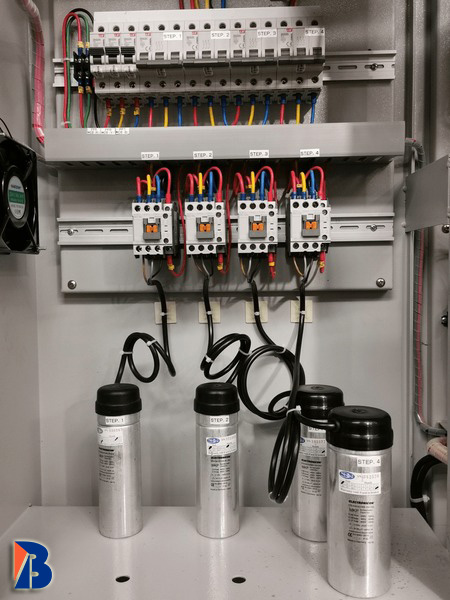

Vị trí đặt tụ bù trong hệ thống điều khiển

• Nên đặt tụ bù gần tải để hạn chế tổn hao điện năng. Không đặt tụ sát các thiết bị sinh nhiệt như biến tần hoặc khởi động mềm.
• Tạo khoảng cách thông thoáng giữa các tụ để đảm bảo tản nhiệt. Nếu môi trường nóng, nên tích hợp quạt làm mát cưỡng bức.
• Tụ nên đặt trong khoang riêng biệt trong tủ để dễ bảo trì, thay thế khi cần.

Sử dụng bộ điều khiển tụ bù tự động hay thủ công

• Tải biến thiên theo thời gian nên dùng bộ điều khiển tụ tự động để đóng ngắt linh hoạt, tránh hiện tượng thiếu hoặc quá bù.
• Tải cố định có thể sử dụng tụ bù điều khiển tay, giúp tiết kiệm chi phí đầu tư.
• Bộ điều khiển hiện đại có tích hợp cảm biến đo cosφ, cảnh báo lỗi, kết nối SCADA giúp giám sát từ xa.

Tối ưu hiệu suất với tụ bù công suất cho tủ điều khiển

• Nên chia tụ thành nhiều cấp công suất nhỏ để đóng ngắt linh hoạt theo tải, giúp hệ số công suất luôn đạt giá trị lý tưởng.
• Với hệ thống có nhiều biến tần hoặc tải phi tuyến, cần lắp thêm cuộn kháng để tránh tác động của sóng hài.
• Thiết kế đồng bộ giữa tụ, thiết bị bảo vệ và phương pháp điều khiển giúp tối ưu hóa hiệu suất toàn hệ thống.

Một số sai lầm phổ biến khi chọn và lắp đặt tụ bù

Chọn sai loại tụ bù không tương thích với động cơ

• Một số đơn vị sử dụng tụ chiếu sáng thay cho tụ bù động cơ, dẫn đến tuổi thọ ngắn và nguy cơ cháy nổ cao.
• Động cơ cần loại tụ chịu được dòng khởi động lớn, có khả năng tự ngắt hoặc bảo vệ nội bộ.
• Việc chọn sai loại tụ khiến toàn bộ hệ thống hoạt động kém hiệu quả, tốn chi phí sửa chữa và thay thế.

Bỏ qua tính toán cosφ thực tế của hệ thống

• Nhiều trường hợp lựa chọn tụ bù dựa trên ước tính hoặc cảm tính thay vì đo đạc thực tế.
• Điều này dẫn đến hiện tượng thiếu bù (cosφ thấp) hoặc quá bù (cosφ vượt mức), gây lãng phí hoặc bị phạt tiền điện.
• Việc đầu tư thiết bị đo hoặc thuê đơn vị đo lường chuyên nghiệp là bước không thể thiếu trước khi lắp đặt tụ.

Lắp đặt không đúng kỹ thuật gây cháy nổ hoặc hư hại

• Không lắp thiết bị bảo vệ quá dòng, nối đất kém hoặc không đúng sơ đồ pha là những nguyên nhân phổ biến gây sự cố tụ bù.
• Ngoài ra, nếu không để tụ xả điện hoàn toàn trước khi thao tác bảo trì sẽ rất nguy hiểm cho người vận hành.
• Việc không bố trí thông gió hợp lý hoặc đặt tụ sát nhau cũng dễ dẫn đến quá nhiệt và rút ngắn tuổi thọ tụ.

Không kiểm tra định kỳ dẫn đến suy giảm hiệu quả

• Sau thời gian dài hoạt động, tụ có thể bị giảm dung lượng, rò điện hoặc mất khả năng bù.
• Nếu không có kế hoạch kiểm tra và bảo trì định kỳ, hệ số cosφ sẽ tụt giảm mà người vận hành không phát hiện kịp.
• Nên kiểm tra tụ theo chu kỳ 6 tháng hoặc 1 năm/lần bằng thiết bị chuyên dụng.

Giải pháp tối ưu tụ bù hệ thống điều khiển động cơ

Ứng dụng công nghệ giám sát và điều khiển thông minh

• Các bộ điều khiển tụ bù hiện đại tích hợp tính năng đo cosφ, hiển thị trạng thái các cấp tụ và ghi nhận lịch sử vận hành.
• Một số thiết bị còn hỗ trợ kết nối IoT để điều khiển, giám sát từ xa qua mạng nội bộ hoặc Internet.
• Việc ứng dụng công nghệ giúp tăng tính linh hoạt, giảm chi phí nhân công và tối ưu hóa hiệu quả sử dụng điện.

Lựa chọn tụ bù chất lượng cao và thương hiệu uy tín

• Chọn tụ từ các hãng có uy tín như Schneider Electric, ABB, EPCOS, Siemens sẽ đảm bảo chất lượng và tuổi thọ cao.
• Những dòng tụ cao cấp thường có tích hợp bộ ngắt nội, chống nổ, chịu được dòng điện cao và có chứng chỉ an toàn.
• Việc đầu tư ban đầu cho tụ chất lượng giúp tiết kiệm lâu dài, tránh rủi ro vận hành và thay thế thường xuyên.

Kết hợp tụ bù và thiết bị bảo vệ quá áp, ngắn mạch

• Mỗi cấp tụ nên có thiết bị bảo vệ riêng như MCB hoặc cầu chì để ngắt khi có sự cố.
• Lắp thêm chống sét lan truyền để bảo vệ tụ khi hệ thống bị ảnh hưởng bởi điện áp đột biến.
• Các rơ-le bảo vệ điện áp hoặc nhiệt độ sẽ tự động cắt tụ ra khỏi hệ thống khi vượt quá giới hạn an toàn.

Tư vấn từ chuyên gia để đảm bảo hiệu quả lâu dài

• Với hệ thống điện công nghiệp phức tạp, cần có kỹ sư hoặc đơn vị chuyên môn tham gia thiết kế, tính toán và lắp đặt tụ bù.
• Điều này đảm bảo tính đồng bộ, chính xác và tối ưu chi phí vận hành lâu dài.
• Ngoài ra, chuyên gia có thể hỗ trợ đào tạo vận hành và xây dựng quy trình bảo trì phù hợp.

Tụ bù là một thiết bị nhỏ nhưng quyết định hiệu quả vận hành toàn hệ thống điều khiển động cơ. Để lựa chọn thiết bị phù hợp, cần đánh giá đồng thời các yếu tố: công suất động cơ, điện áp hệ thống, điều kiện môi trường và tần suất hoạt động. Đừng chỉ nhìn vào giá thành mà bỏ qua các tiêu chuẩn kỹ thuật và mức độ uy tín của thương hiệu. Một quyết định đúng ở khâu lựa chọn thiết bị sẽ giúp tiết kiệm chi phí bảo trì, nâng cao độ tin cậy và hiệu suất hệ thống trong suốt vòng đời sử dụng.
