Nguyên tắc xác định vị trí lắp đặt tụ bù trong hệ thống điện

Tại sao vị trí lắp đặt tụ bù ảnh hưởng đến hiệu quả bù công suất?

Vị trí đặt tụ bù trong hệ thống điện không chỉ đơn thuần là yếu tố lắp đặt, mà còn ảnh hưởng trực tiếp đến mức độ bù công suất phản kháng, tổn thất điện áp và hiệu suất truyền tải. Việc bố trí không hợp lý có thể làm giảm hiệu quả bù và gây mất cân bằng trong vận hành.

Mối liên hệ giữa vị trí tụ bù và công suất phản kháng

Khi thiết kế mạng điện, công suất phản kháng sinh ra trong quá trình truyền tải phụ thuộc lớn vào vị trí lắp đặt tụ bù. Tụ bù được đặt càng gần tải thì khả năng bù công suất phản kháng càng hiệu quả. Nếu đặt tụ bù sai vị trí, không những không tối ưu được hệ số công suất mà còn có thể gây ra dao động điện áp và giảm ổn định hệ thống.

Ảnh hưởng của tổn thất điện áp do đặt sai điểm lắp tụ bù

Tụ bù không chỉ đóng vai trò điều chỉnh hệ số công suất mà còn ảnh hưởng đến tổn thất điện áp trên đường dây. Việc lắp tụ bù tại điểm xa tải hoặc không phù hợp có thể làm tăng tổn hao điện năng, gây sụt áp hoặc tăng áp cục bộ tại một số vị trí. Điều này đặc biệt quan trọng trong các hệ thống có đường dây dài như nhà xưởng quy mô lớn hoặc khu công nghiệp.

Các nguyên tắc kỹ thuật khi xác định vị trí lắp đặt tụ bù

Để tụ bù phát huy tối đa hiệu quả trong hệ thống điện, việc lựa chọn vị trí lắp đặt cần tuân thủ các nguyên tắc kỹ thuật rõ ràng. Những nguyên tắc này giúp đảm bảo khả năng bù công suất tối ưu, đồng thời giảm thiểu rủi ro về an toàn và tổn thất điện năng.

Ưu tiên lắp gần tải để giảm tổn thất phản kháng

Để giảm tối đa công suất phản kháng truyền qua đường dây, nguyên tắc cơ bản là lắp tụ bù càng gần tải càng tốt. Điều này giúp tối ưu hóa hệ số công suất tại chỗ, giảm tổn hao trên đường dây và cải thiện chất lượng điện áp cho thiết bị sử dụng.

Hạn chế đặt tụ bù quá xa nguồn cấp hoặc máy biến áp

Việc lắp tụ bù quá gần nguồn điện hoặc máy biến áp có thể gây hiện tượng cộng hưởng hoặc phản tác dụng nếu không tính toán kỹ. Trong nhiều trường hợp, tụ bù gần máy biến áp làm tăng dòng ngắn mạch, ảnh hưởng đến thiết bị bảo vệ và vận hành hệ thống.

Vị trí kết nối tụ bù với tải trong mạng phân phối

Tụ bù có thể được kết nối tại các điểm như đầu cực tải, tủ phân phối hay nhánh rẽ của mạng điện. Lựa chọn vị trí phù hợp cần dựa vào sơ đồ phân phối, loại tải và biến thiên công suất theo thời điểm vận hành. Việc này giúp điều chỉnh linh hoạt mức bù và kiểm soát hệ số công suất từng khu vực hiệu quả hơn.

Khi nào nên đặt tụ bù tại tủ điện tổng, tủ phân phối hay tại chỗ?

• Tụ bù tại tủ điện tổng phù hợp với hệ thống có tải ổn định, cần quản lý tập trung.
• Tụ bù tại tủ phân phối giúp điều chỉnh công suất phản kháng theo từng khu vực.
• Tụ bù tại chỗ thích hợp với thiết bị có hệ số công suất thấp, biến thiên lớn như động cơ công suất lớn hoặc máy hàn.

So sánh các vị trí đấu nối tụ bù trong hệ thống điện

Tụ bù có thể được đấu nối tại nhiều vị trí khác nhau trong hệ thống điện, mỗi vị trí mang lại hiệu quả và thách thức riêng. Việc so sánh các phương án đấu nối giúp lựa chọn giải pháp phù hợp với sơ đồ vận hành, đặc tính tải và mục tiêu tối ưu hóa hệ thống.

Vị trí ghép tụ bù vào mạch điện tại đầu cực máy biến áp

Lắp tụ bù tại đầu cực máy biến áp thường được áp dụng trong các hệ thống cần bù tập trung. Ưu điểm là dễ điều khiển, bảo vệ. Tuy nhiên, nếu không tính toán kỹ, có thể gây cộng hưởng hoặc tăng áp tại đầu cực thiết bị.

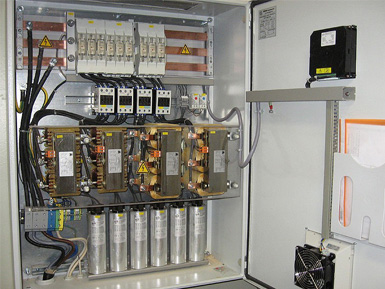

Chỗ lắp tụ bù trong tủ điện khu vực hoặc tủ MCC

Đây là cách lắp phổ biến trong nhà máy công nghiệp. Tụ bù trong tủ MCC cho phép điều khiển theo nhóm tải hoặc từng thiết bị. Phù hợp với môi trường cần điều chỉnh công suất phản kháng linh hoạt theo từng khu vực sản xuất.

Đấu nối tụ bù tại thanh cái, đầu cực thiết bị hoặc cáp nhánh

Phương án này giúp bù công suất tại từng điểm tiêu thụ, giảm tải cho đường dây trung tâm. Tuy nhiên chi phí đầu tư ban đầu và yêu cầu kỹ thuật cao hơn so với các phương án tập trung.

Ưu nhược điểm của từng điểm lắp tụ bù trong thực tế

• Lắp tập trung tại máy biến áp: dễ điều khiển, chi phí thấp nhưng hiệu quả phân phối bù không cao.
• Lắp tại tủ khu vực: cân bằng giữa chi phí và hiệu quả, phù hợp hệ thống có nhiều nhánh.
• Lắp tại chỗ tiêu thụ: hiệu quả cao, giảm tổn thất nhưng chi phí và công bảo trì tăng.

Ứng dụng thực tế và lưu ý khi bố trí tụ bù theo sơ đồ hệ thống

Trong thực tế, việc bố trí tụ bù cần bám sát sơ đồ hệ thống điện và đặc điểm từng công trình để đạt hiệu quả tối ưu. Ngoài yếu tố kỹ thuật, còn phải lưu ý đến an toàn, khả năng bảo vệ và sự linh hoạt khi vận hành tại nhiều điểm phân tán.

Vị trí bố trí tụ bù trong sơ đồ điện nhà xưởng, cao ốc và trạm điện

• Trong nhà xưởng: nên đặt tại tủ phân phối khu vực hoặc gần động cơ lớn.
• Trong cao ốc: thường đặt tại tủ điện tầng hoặc phòng kỹ thuật.
• Trong trạm điện: tụ bù đặt gần máy biến áp hoặc tại tủ trung thế.

Cách chọn điểm đấu nối phù hợp với đặc tính tải và biến thiên công suất

Tải có đặc tính thay đổi lớn cần bù linh hoạt, nên sử dụng bộ điều khiển tụ bù tự động hoặc lắp đặt tại nhiều điểm. Tải ổn định có thể sử dụng hệ thống bù cố định tập trung.

Lưu ý về bảo vệ tụ bù và an toàn khi lắp tại nhiều điểm phân tán

Cần trang bị thiết bị bảo vệ riêng cho từng cụm tụ bù, đặc biệt với phương án phân tán. Kiểm soát dòng đóng cắt, bảo vệ quá áp, quá dòng là bắt buộc để đảm bảo an toàn hệ thống và thiết bị xung quanh.

Trường hợp nên dùng tụ bù tập trung, bán tập trung hoặc phân tán

• Tụ bù tập trung: hệ thống nhỏ, ít nhánh, tải ổn định.
• Bán tập trung: phù hợp nhà máy có phân khu rõ ràng.
• Phân tán: hệ thống lớn, tải không đồng đều, nhiều nhánh tiêu thụ.

Hiệu quả bù công suất không chỉ đến từ chất lượng thiết bị mà còn phụ thuộc lớn vào vị trí lắp đặt. Việc tuân thủ đúng nguyên tắc kỹ thuật, kết hợp hiểu rõ sơ đồ điện và đặc điểm tải, là chìa khóa để vận hành hệ thống ổn định, tiết kiệm năng lượng và an toàn lâu dài.
