Nguyên lý và sơ đồ đấu dây bộ điều khiển tụ bù như thế nào?

Hiểu rõ nguyên lý hoạt động và cách đấu dây bộ điều khiển tụ bù giúp đảm bảo hệ thống điện vận hành ổn định. Các bước lắp đặt và đọc sơ đồ cần thực hiện đúng tiêu chuẩn kỹ thuật.
Trong môi trường công nghiệp, hệ thống tụ bù đóng vai trò quan trọng trong việc giảm công suất phản kháng và tối ưu hóa chi phí vận hành. Bộ điều khiển tụ bù không thể hoạt động hiệu quả nếu sơ đồ đấu dây không chính xác hoặc không phù hợp với loại tụ và thiết bị đóng cắt. Việc tiếp cận đúng cách từ nguyên lý đến sơ đồ wiring giúp nâng cao độ tin cậy cho toàn hệ thống.
Nguyên lý và sơ đồ đấu dây bộ điều khiển tụ bù như thế nào?

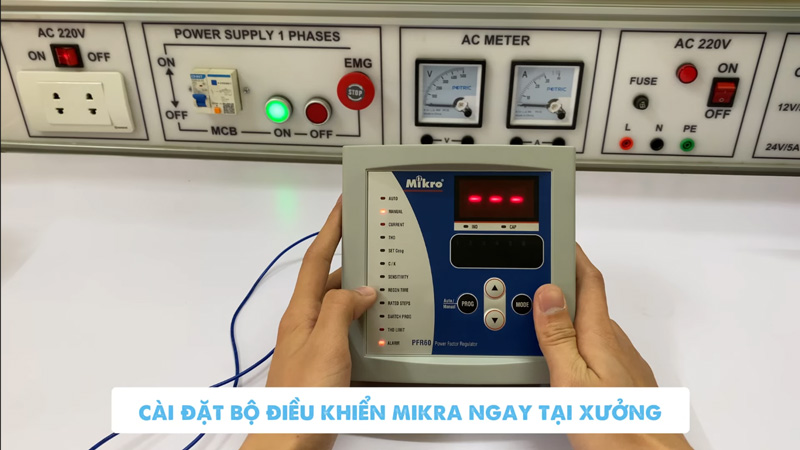

Nguyên lý hoạt động của bộ điều khiển tụ bù

Cách thiết bị đo lường và phân tích hệ số công suất

Bộ điều khiển tụ bù hoạt động dựa trên nguyên lý đo lường và điều chỉnh hệ số công suất (cos φ) trong hệ thống điện. Thiết bị được kết nối với biến dòng (CT Current Transformer) để đo dòng điện thực tế trên dây pha. Từ đó, nó phân tích độ lệch pha giữa điện áp và dòng điện nhằm tính toán hệ số công suất tại thời điểm đó.

Một số bộ điều khiển hiện đại còn tích hợp thêm chức năng phân tích sóng hài, đo điện áp ba pha, dòng điện từng pha, giúp nâng cao độ chính xác trong việc đánh giá tải và công suất phản kháng cần bù. Giá trị cos φ thu được sẽ là cơ sở để bộ điều khiển quyết định đóng hoặc ngắt các cấp tụ sao cho đạt giá trị đặt trước (thường từ 0.9 đến 0.95).

Cơ chế đóng ngắt các cấp tụ theo tải tiêu thụ

Sau khi phân tích hệ số công suất, bộ điều khiển tiến hành so sánh với giá trị ngưỡng đã được cài đặt. Nếu cos φ thấp hơn mức yêu cầu, bộ điều khiển sẽ phát tín hiệu đóng tụ bù theo từng cấp, giúp bổ sung công suất phản kháng. Ngược lại, nếu cos φ vượt quá ngưỡng (do tải giảm), thiết bị sẽ ngắt bớt cấp tụ để tránh tình trạng bù dư.

Việc đóng ngắt thường được thực hiện theo nguyên tắc ưu tiên tuần tự hoặc xoay vòng để đảm bảo các tụ bù hoạt động luân phiên, kéo dài tuổi thọ và tránh hiện tượng đóng lặp liên tục một cấp tụ. Một số bộ điều khiển còn có chế độ học tải để tự động tối ưu hóa thứ tự đóng ngắt theo thời gian thực.

Tương tác với contactor hoặc module đóng cắt

Bộ điều khiển tụ bù không trực tiếp đóng cắt tụ, mà thực hiện thông qua trung gian là contactor (khởi động từ) hoặc các module đóng cắt bán dẫn (thyristor). Tín hiệu điều khiển từ bộ điều khiển sẽ kích hoạt cuộn hút của contactor tương ứng với cấp tụ cần đóng. Khi ngắt, tín hiệu sẽ bị cắt, contactor trả về trạng thái mở.

Trong các hệ thống yêu cầu tốc độ phản hồi nhanh hoặc môi trường có tải dao động liên tục (như máy hàn, thang máy), module thyristor được sử dụng thay thế contactor để đóng cắt nhanh, êm và không gây sốc điện. Bộ điều khiển phải tương thích với loại thiết bị đóng cắt này để đảm bảo hoạt động ổn định và chính xác.

Nguyên lý và sơ đồ đấu dây bộ điều khiển tụ bù như thế nào?


Sơ đồ đấu dây bộ điều khiển tụ bù và nguyên tắc thiết kế

Các thành phần chính trong sơ đồ điện bộ điều khiển tụ bù

Một sơ đồ điện của hệ thống tụ bù tự động có bộ điều khiển thường bao gồm các thành phần chính sau:

  • Bộ điều khiển tụ bù (Capacitor Controller)
  • Các tụ bù công suất (Power Capacitors)
  • Contactor hoặc thyristor tương ứng từng cấp tụ
  • Biến dòng (CT) để lấy tín hiệu dòng điện
  • Aptomat bảo vệ đầu vào, đầu ra
  • Hệ thống dây dẫn đấu nối theo tiêu chuẩn
  • Các đầu cực kết nối tín hiệu điều khiển (khoảng 6–16 cổng tùy số cấp tụ)

Sơ đồ sẽ thể hiện rõ cách kết nối CT về bộ điều khiển, đường điều khiển từ bộ đến contactor, cũng như sơ đồ nối tụ bù vào lưới điện.

Quy trình đấu nối từ bộ điều khiển đến tụ bù và contactor

Quy trình đấu dây chuẩn kỹ thuật thường bao gồm các bước cơ bản sau:

1. Lấy tín hiệu dòng từ biến dòng

  • Đầu ra của CT (thường 5A) được nối về ngõ vào đo dòng của bộ điều khiển.
  • Phải đấu đúng chiều dòng (kẹp CT đúng hướng) và đúng pha để tính cos φ chính xác.

2. Đấu nguồn nuôi bộ điều khiển

Kết nối nguồn cấp (thường 220V hoặc 380V tùy loại thiết bị) vào đầu vào nguồn của bộ điều khiển.

3. Đấu dây điều khiển các cấp tụ

  • Các cổng OUT từ bộ điều khiển nối đến cuộn hút của contactor cấp tương ứng.
  • Sử dụng cầu chì hoặc aptomat nhỏ để bảo vệ mạch điều khiển.

4. Kết nối tụ bù với contactor

Tụ bù nối trực tiếp với lưới điện qua contactor, đi kèm với điện trở xả và cuộn kháng nếu cần.

5. Kiểm tra, thử nghiệm và hiệu chỉnh cos φ mục tiêu.


Hướng dẫn cách đọc và áp dụng sơ đồ đấu dây bộ điều khiển tụ bù thực tế

Cách xác định các điểm kết nối trong sơ đồ điện

Để đọc hiểu sơ đồ đấu dây bộ điều khiển tụ bù, kỹ thuật viên cần xác định chính xác các điểm kết nối quan trọng trong sơ đồ điện. Một sơ đồ chuẩn sẽ bao gồm:

  • Ngõ vào nguồn cho bộ điều khiển (AC 220V hoặc 380V)
  • Ngõ vào dòng điện từ biến dòng (CT), thường là 5A
  • Các cổng điều khiển ngõ ra (OUT1, OUT2,…), kết nối với contactor hoặc thyristor
  • Các điểm nối đất, dây trung tính và dây pha

Thông thường, nhà sản xuất sẽ ký hiệu rõ các cổng bằng mã số hoặc chữ (L, N, C1, C2,…). Việc đọc đúng sơ đồ giúp tránh đấu nhầm, đảm bảo hệ thống hoạt động ổn định ngay từ lần vận hành đầu tiên.

Lưu ý khi chọn dây dẫn và bảo vệ đầu nối

Chọn dây dẫn đúng chuẩn là yếu tố quan trọng trong việc lắp đặt theo sơ đồ đấu dây. Một số lưu ý cần tuân thủ gồm:

  • Dây điều khiển từ bộ điều khiển đến contactor nên sử dụng loại có tiết diện tối thiểu 0.75 mm²
  • Dây cấp nguồn nên được chọn theo công suất của tụ bù và chiều dài dây để tránh sụt áp
  • Dùng dây có màu phân biệt pha, trung tính và tiếp địa để dễ thi công và bảo trì
  • Tất cả đầu nối cần được bấm cos chắc chắn, hạn chế đấu nối trần
  • Sử dụng cầu chì, MCB hoặc thiết bị bảo vệ cho từng nhánh điều khiển và tụ bù

Nguyên lý và sơ đồ đấu dây bộ điều khiển tụ bù như thế nào?


Tiêu chí lựa chọn bộ điều khiển tụ bù phù hợp với sơ đồ đấu dây

Xác định số cấp tụ và loại tụ bù sử dụng

Mỗi bộ điều khiển chỉ điều khiển được số cấp tụ nhất định, ví dụ 4, 6, 8 hoặc 12 cấp. Do đó, cần xác định trước:

  • Tổng công suất cần bù (kVAR)
  • Số cấp tụ dự kiến phân chia
  • Loại tụ sử dụng: tụ khô, tụ dầu, tụ có cuộn kháng

Khả năng tương thích với contactor, module đóng cắt

Tùy vào yêu cầu đóng ngắt và môi trường sử dụng, hệ thống có thể dùng:

  • Contactor cơ khí (thường dùng trong hệ thống ổn định)
  • Module thyristor (ứng dụng cho tải biến thiên nhanh, yêu cầu đóng cắt êm)

Bộ điều khiển cần tương thích với loại phần tử đóng cắt: điện áp kích, thời gian trễ đóng ngắt, dạng tín hiệu (relay thường hở hoặc thường đóng). Nếu không tương thích, hệ thống dễ gặp lỗi đóng ngắt sai hoặc nhanh hỏng thiết bị.

Hỗ trợ giao tiếp truyền thông và giám sát hệ thống từ xa

Với các hệ thống hiện đại, bộ điều khiển cần có khả năng tích hợp vào hệ thống SCADA, BMS hoặc giám sát từ xa qua giao thức:

  • RS485/Modbus RTU
  • Ethernet TCP/IP
  • Giao diện hiển thị LCD hoặc LED hỗ trợ người dùng trực tiếp

Phù hợp với sơ đồ wiring và yêu cầu tự động hóa thực tế

Cuối cùng, lựa chọn bộ điều khiển tụ bù cần dựa vào sơ đồ wiring tổng thể của tủ điện. Một số thiết bị có cấu hình ngõ ra linh hoạt (đổi được thứ tự cấp tụ, điều chỉnh thời gian delay, hỗ trợ học tải…), giúp thuận tiện hơn trong thiết kế hệ thống tự động hóa.


Từ khâu thiết kế sơ đồ đến lắp đặt thực tế, kỹ thuật viên cần nắm rõ từng điểm kết nối, nguyên lý xử lý tín hiệu và tương thích giữa thiết bị. Một hệ thống tụ bù chỉ thực sự hiệu quả khi bộ điều khiển được cấu hình đúng và sơ đồ đấu dây được thực hiện chuẩn xác theo từng cấp công suất và loại tải cụ thể.
