Nguyên lý và cách vận hành tủ điện điều khiển chiếu sáng

Nguyên lý hoạt động của tủ điện điều khiển chiếu sáng

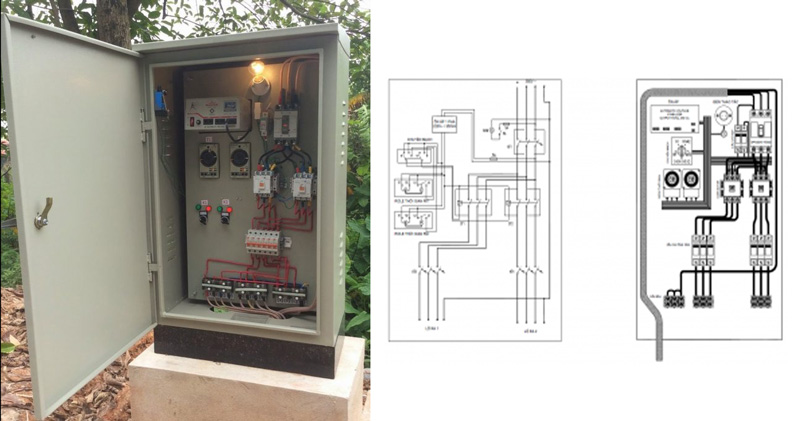

Tủ điện điều khiển chiếu sáng hoạt động theo nguyên tắc đóng cắt mạch điện để bật tắt hệ thống đèn chiếu sáng theo thời gian, điều kiện môi trường hoặc tín hiệu từ người vận hành. Mỗi tủ điện thường được thiết kế tích hợp rơle thời gian, cảm biến ánh sáng hoặc bộ điều khiển PLC, cho phép hoạt động tự động, bán tự động hoặc điều khiển từ xa.

Cơ chế điều khiển tín hiệu bên trong tủ điện

Tín hiệu điều khiển được kích hoạt khi đến thời điểm đã lập trình, hoặc khi cảm biến phát hiện ánh sáng môi trường giảm xuống dưới mức quy định. Tủ sẽ truyền lệnh đóng ngắt dòng điện tới bộ khởi động, giúp đèn chiếu sáng được bật/tắt tự động. Hệ thống này vừa đảm bảo độ ổn định, vừa giảm thiểu tiêu thụ điện năng không cần thiết.

Các chế độ điều khiển phổ biến trong tủ điện chiếu sáng

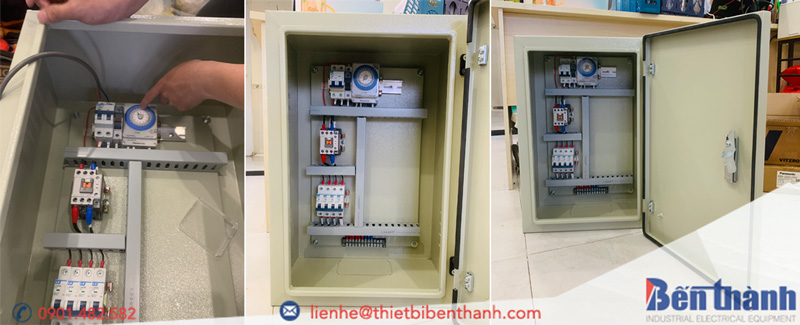

Điều khiển bằng rơle thời gian theo lịch trình

Hầu hết các dòng tủ điện điều khiển chiếu sáng công cộng hiện nay đều tích hợp rơle thời gian để thiết lập lịch trình tự động bật tắt đèn. Bộ rơle này cho phép cài đặt thời gian hoạt động hàng ngày hoặc theo tuần, phù hợp với các khu vực có giờ chiếu sáng ổn định như đường phố, công viên.

Ưu điểm:

• Chủ động điều khiển mà không cần cảm biến môi trường
• Dễ lập trình, dễ thay đổi lịch trình
• Tiết kiệm nhân công, vận hành ổn định

Điều khiển tự động bằng cảm biến ánh sáng ngoài trời

Cảm biến ánh sáng trong tủ điện chiếu sáng ngoài trời giúp phát hiện cường độ ánh sáng môi trường và tự động bật đèn khi trời tối hoặc tắt đèn khi trời sáng. Đây là giải pháp hiệu quả để tránh lãng phí điện vào ban ngày và giảm thao tác điều khiển thủ công.

Lợi ích thực tế:

• Phù hợp với khu vực có ánh sáng thay đổi linh hoạt như đô thị, sân trường, khuôn viên
• Giảm thiểu điện năng khi không cần chiếu sáng
• Không cần cài đặt giờ cố định, linh hoạt theo thời tiết

Điều khiển từ xa qua hệ thống SCADA hoặc GSM

Các dòng tủ điện điều khiển chiếu sáng thông minh hiện nay đã có thể kết nối với trung tâm điều khiển SCADA hoặc gửi tín hiệu qua GSM/SMS để bật tắt từ xa. Giải pháp này rất phù hợp với các khu đô thị lớn, nơi có hàng trăm tủ điện cần giám sát.

Ứng dụng thực tế:

• Giám sát trạng thái hoạt động từ trung tâm
• Gửi lệnh tắt mở đèn qua phần mềm hoặc điện thoại
• Phát hiện lỗi từ xa và cảnh báo ngay lập tức

Điều khiển kết hợp thủ công và tự động theo khu vực

Ở nhiều khu vực như khu dân cư nhỏ, sân thể thao, trường học, giải pháp kết hợp giữa điều khiển tự động và thủ công được áp dụng để linh hoạt theo nhu cầu sử dụng từng thời điểm.

Ví dụ:

• Ban đêm tự động bật đèn ngoài cổng bằng cảm biến
• Người quản lý có thể bật đèn trong sân bằng công tắc tay khi cần

Cách vận hành tủ điện điều khiển chiếu sáng đúng kỹ thuật

Các bước khởi động tủ điều khiển đúng quy trình

Cách khởi động tủ điện điều khiển chiếu sáng đúng kỹ thuật cần tuân thủ quy trình sau để đảm bảo an toàn và thiết bị hoạt động ổn định:

1. Kiểm tra nguồn cấp điện vào tủ đã ổn định
2. Bật aptomat tổng để cấp điện cho toàn bộ hệ thống
3. Khởi động từng bộ phận điều khiển theo thứ tự: bộ hẹn giờ → cảm biến → mạch chiếu sáng
4. Quan sát các đèn tín hiệu và đồng hồ dòng điện trên tủ
5. Theo dõi trạng thái hệ thống chiếu sáng ngoài hiện trường

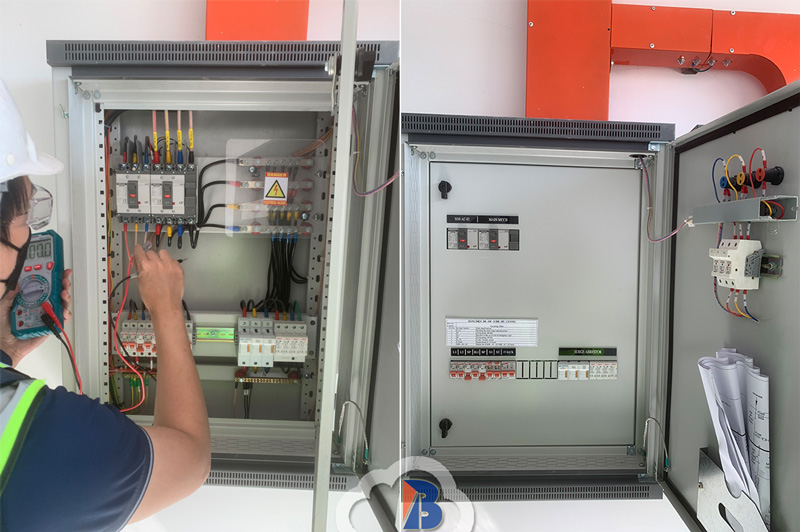

Kiểm tra tình trạng thiết bị trước khi vận hành

Trước mỗi ca vận hành, nhân viên kỹ thuật cần thực hiện kiểm tra sơ bộ hệ thống tủ điện:

• Đảm bảo aptomat chưa bị nhảy hoặc hư hỏng
• Dây dẫn điện không bị lỏng, đứt hoặc bị chuột cắn
• Không có nước đọng hoặc độ ẩm cao trong tủ
• Thiết bị đầu cuối như rơle, PLC không báo lỗi

Theo dõi hoạt động của hệ thống đèn từ tủ điện

Trong quá trình hoạt động, cần theo dõi trạng thái hệ thống chiếu sáng từ bảng điều khiển:

• Kiểm tra đồng hồ dòng điện để biết số lượng đèn đang bật
• Xác định khu vực có đèn không sáng dựa trên mạch đã phân vùng
• So sánh lịch trình hoạt động với thực tế để phát hiện sai lệch

Hướng dẫn thao tác ngắt nguồn và xử lý sự cố

Khi phát hiện sự cố bất thường, quy trình ngắt nguồn và xử lý tủ điện chiếu sáng cần đảm bảo an toàn điện và không gây ảnh hưởng đến khu vực khác:

• Tắt aptomat tổng hoặc aptomat từng nhánh nếu lỗi cục bộ
• Ngắt nguồn bộ điều khiển PLC nếu thiết bị lập trình bị treo
• Liên hệ kỹ thuật viên chuyên trách để kiểm tra mạch hoặc thay thế thiết bị lỗi

Lưu ý bảo trì định kỳ để tủ điện hoạt động ổn định

Bảo trì tủ điện điều khiển chiếu sáng nên được thực hiện theo chu kỳ 1–3 tháng/lần tùy môi trường hoạt động. Các đầu việc cần thực hiện bao gồm:

• Vệ sinh bụi bẩn trong tủ, đặc biệt tại rơle và bảng mạch
• Siết lại các đầu cốt và đầu dây
• Kiểm tra lại lịch trình của bộ hẹn giờ
• Thay thế cảm biến nếu có dấu hiệu sai lệch hoạt động
• Kiểm tra hệ thống chống sét và tiếp địa

Một số lỗi thường gặp trong quá trình vận hành tủ điện

Tình trạng đèn không sáng

Đèn không sáng dù tủ điện đã cấp nguồn là lỗi phổ biến. Nguyên nhân có thể bao gồm:

• Đứt dây dẫn tới khu vực đèn
• Bộ khởi động đèn hoặc ballast bị hỏng
• Cảm biến không phát tín hiệu do hỏng hoặc bụi che mất ánh sáng
• Bộ rơle thời gian lập trình sai giờ hoặc bị lỗi pin

Cách xử lý: kiểm tra từng tầng tín hiệu, bắt đầu từ bộ điều khiển trung tâm đến thiết bị đầu cuối, thay thế các linh kiện hư hỏng.

Tủ điện mất nguồn hoặc nhảy aptomat liên tục

Dấu hiệu:

• Không có đèn tín hiệu sáng trên bảng điều khiển
• Aptomat không lên nguồn hoặc bị nhảy lại sau khi bật

Nguyên nhân:

• Quá dòng do chập mạch tại khu vực chiếu sáng
• Ẩm ướt trong tủ khiến rò điện
• Dây trung tính chạm đất hoặc dây pha chạm nhau

Sửa chữa:

• Ngắt nguồn và kiểm tra toàn bộ tải
• Dùng đồng hồ đo cách điện để xác định điểm rò
• Vệ sinh tủ và thay dây nếu cần

Mạch điều khiển bị chập hoặc quá tải đột ngột

Khi mạch điều khiển tủ điện bị chập, có thể phát hiện qua:

• Mạch không phản hồi hoặc điều khiển sai đèn
• Có mùi khét hoặc nhiệt độ tăng cao bất thường tại rơle

Lý do:

• Cắm nhầm dây tín hiệu điều khiển
• PLC lỗi chương trình hoặc hoạt động quá công suất
• Dòng tải tổng vượt quá định mức tủ

Biện pháp khắc phục:

• Nạp lại chương trình PLC nếu có lỗi logic
• Giảm tải hoặc chia lại nguồn cấp điện
• Thay thế thiết bị hỏng để đảm bảo vận hành ổn định

Hiểu đúng về nguyên lý hoạt động và cách vận hành tủ điện điều khiển chiếu sáng là bước quan trọng giúp người kỹ thuật kiểm soát tốt hệ thống, từ đó hạn chế sự cố và kéo dài tuổi thọ thiết bị. Với những hệ thống chiếu sáng quy mô lớn, việc vận hành tủ đúng quy trình còn giúp tiết kiệm điện năng và chi phí bảo trì đáng kể.
