Nguyên lý sơ đồ đấu nối tủ điện chiếu sáng chuẩn kỹ thuật

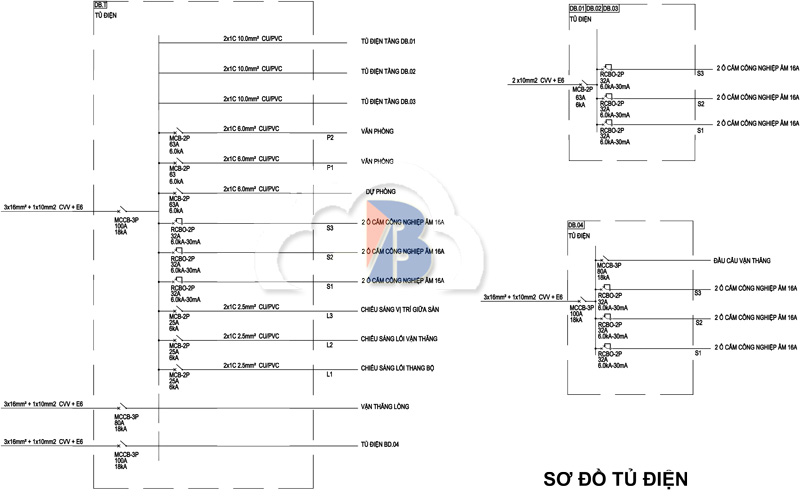

Phân tích sơ đồ đấu nối tủ điện chiếu sáng phổ biến

Đấu nối tủ điện chiếu sáng dùng contactor và rơ le

Đối với các hệ thống chiếu sáng công cộng hoặc chiếu sáng quy mô lớn, tủ điện chiếu sáng dùng contactor và rơ le là phương án phổ biến để tăng khả năng đóng cắt công suất cao và đảm bảo an toàn vận hành.

Nguyên lý hoạt động:

• Rơ le thời gian hoặc cảm biến đóng mạch điều khiển.
• Cuộn dây contactor được cấp điện, hút và đóng mạch chính.
• Đèn chiếu sáng được bật và duy trì hoạt động ổn định.
• Khi rơ le ngắt, cuộn dây mất điện và contactor nhả, mạch chính được mở ra.

Lợi ích khi dùng contactor và rơ le:

• Tăng độ bền cho thiết bị nhờ cách ly mạch điều khiển và mạch tải.
• Điều khiển từ xa hoặc tự động hóa dễ dàng.
• Phù hợp với hệ thống chiếu sáng công viên, đường phố.

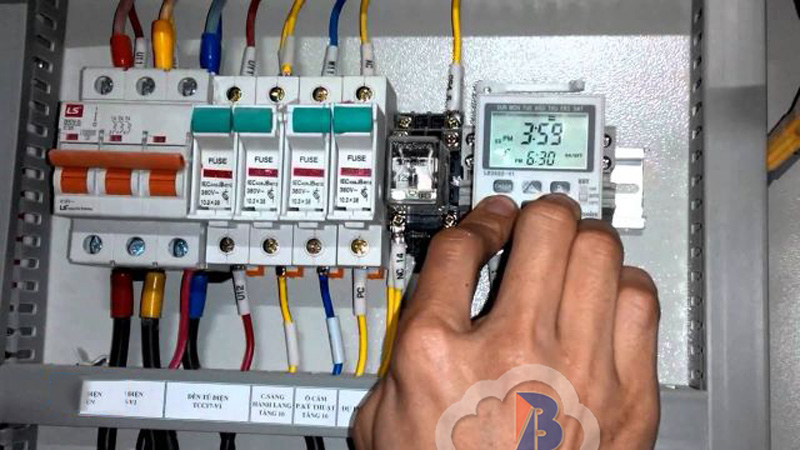

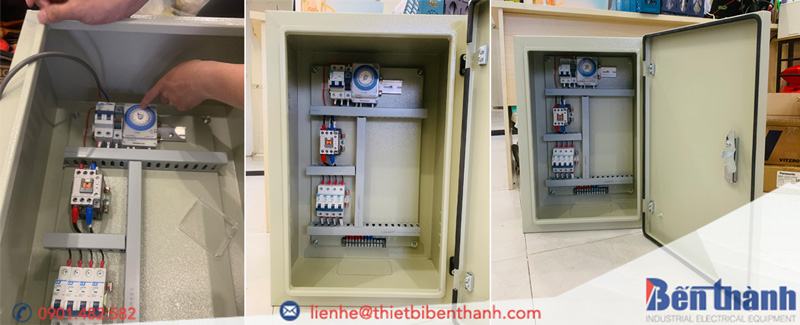

Sơ đồ tủ điện chiếu sáng có điều khiển tự động bằng timer

Trong các ứng dụng cần tiết kiệm điện hoặc tự động hóa, sơ đồ tủ điện chiếu sáng có điều khiển tự động bằng timer được ưu tiên lựa chọn. Đây là một từ khóa đuôi dài được nhiều kỹ sư tìm kiếm khi cần lắp đặt hệ thống đèn chiếu sáng hoạt động theo khung giờ cố định.

Quy trình hoạt động cơ bản:

1. Cài đặt thời gian bật/tắt đèn trên thiết bị timer.
2. Khi đến thời điểm cài đặt, timer sẽ đóng mạch điều khiển cuộn hút contactor.
3. Contactor hoạt động, dòng điện cấp cho hệ thống đèn.
4. Hết thời gian, timer ngắt, contactor nhả, đèn tắt.

Tình huống:

• Chiếu sáng biển hiệu quảng cáo tự động bật vào lúc 18h và tắt lúc 22h.
• Hệ thống đèn đường tự bật khi trời tối và tắt vào sáng sớm.

Hướng dẫn cách đấu nối tủ điện chiếu sáng đúng kỹ thuật

Các bước lắp đặt đấu nối mạch điện chiếu sáng

Hướng dẫn đấu nối mạch điện chiếu sáng cần thực hiện theo quy trình an toàn, đảm bảo hiệu suất và tuân thủ tiêu chuẩn kỹ thuật điện:

1. Khảo sát thực tế khu vực lắp đặt và xác định công suất chiếu sáng cần thiết.
2. Lên sơ đồ nguyên lý đấu nối, tính toán dây dẫn, chọn thiết bị phù hợp.
3. Cắt nguồn điện hoàn toàn trước khi thao tác đấu nối.
4. Lắp đặt các thiết bị: cầu dao, contactor, rơ le, timer vào tủ điện.
5. Đấu nối dây dẫn theo sơ đồ thiết kế, đánh số dây rõ ràng.
6. Kiểm tra lại mạch đấu nối trước khi cấp nguồn.
7. Chạy thử hệ thống, đo kiểm và hiệu chỉnh hoạt động.

Những lưu ý quan trọng khi đấu nối hệ thống đèn

Để đảm bảo tủ điện chiếu sáng hoạt động an toàn, khi đấu nối cần lưu ý:

• Không dùng dây điện sai tiết diện vì dễ gây nóng chảy hoặc cháy nổ.
• Lắp đặt thiết bị bảo vệ như CB, chống sét, bảo vệ quá dòng.
• Dây trung tính (N) và dây tiếp địa (PE) phải được đấu nối riêng biệt.
• Đảm bảo sơ đồ thực tế trùng khớp với sơ đồ nguyên lý.
• Kiểm tra thứ tự pha (với hệ thống 3 pha) để tránh lỗi vận hành.

Sai lầm thường gặp:

• Lắp nhầm cực contactor gây hỏng cuộn hút.
• Đấu timer sai tiếp điểm NO/NC dẫn đến đèn luôn sáng hoặc không hoạt động.

Hướng dẫn chọn dây dẫn và thiết bị bảo vệ phù hợp

Việc chọn dây dẫn và thiết bị bảo vệ cần dựa trên các yếu tố như dòng tải, chiều dài dây, môi trường sử dụng:

• Chọn tiết diện dây theo công suất đèn và chiều dài dây. Ví dụ: Công suất tổng 300W, chiều dài 20m → chọn dây 2.5mm² là tối thiểu.
• Chọn CB aptomat có dòng cắt phù hợp: Tổng dòng tải là 3A → chọn CB 6A để đảm bảo ngắt khi quá tải nhẹ.
• Sử dụng thiết bị chống sét lan truyền nếu hệ thống ngoài trời.

Ứng dụng thực tế sơ đồ đấu nối tủ điện chiếu sáng

Tủ điện chiếu sáng dùng cho công viên và sân vườn

Trong không gian công cộng như công viên và sân vườn, tủ điện chiếu sáng đóng vai trò điều khiển hệ thống đèn giúp tạo cảnh quan và đảm bảo an toàn vào ban đêm. Tùy vào quy mô, hệ thống có thể gồm:

• Bộ điều khiển timer hoặc cảm biến ánh sáng để tự động bật đèn khi trời tối
• Sơ đồ đấu nối đơn giản với ít nhánh phụ
• Khả năng điều khiển từng khu vực riêng biệt nếu yêu cầu thẩm mỹ cao

Gợi ý thực tế: Với công viên trung bình diện tích 2000 m², hệ thống chiếu sáng thường dùng tủ điện 1 pha, bố trí theo các cụm đèn LED 30W cách nhau 10–15m, điều khiển bằng timer 6 giờ.

Giải pháp chiếu sáng đường phố và khu dân cư

Đối với chiếu sáng đường phố, hệ thống thường phức tạp hơn và yêu cầu sơ đồ đấu nối tủ điện chiếu sáng chia thành nhiều pha để phân tải đều.

Cấu hình phổ biến gồm:

• Tủ điện 3 pha, đấu nối theo khu vực
• Sử dụng contactor công suất lớn, kết hợp timer 24 giờ hoặc bộ điều khiển từ xa qua sóng RF/3G
• Bảo vệ bằng CB chống rò và cầu chì từng nhánh

Phân tích chuyên sâu:

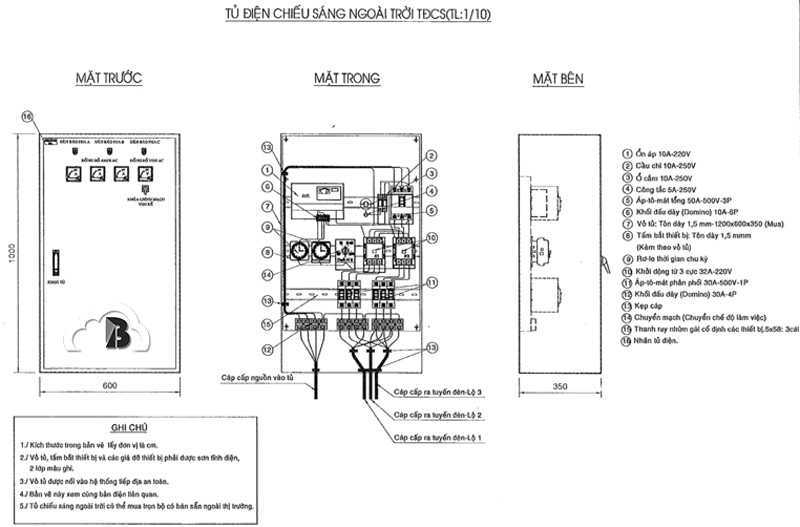

Tủ điện ngoài trời có khả năng chống nước và bụi

Đối với tủ điện lắp ngoài trời, khả năng chống nước và bụi là yêu cầu bắt buộc. Các tiêu chuẩn quốc tế như IP54, IP65, IP67 thường được áp dụng để đảm bảo tủ vận hành ổn định dù trong điều kiện mưa gió hoặc bụi bẩn công nghiệp.

Checklist kiểm tra trước khi lắp ngoài trời:

• Vỏ tủ đạt chuẩn IP65 trở lên
• Có ron cao su chống ẩm cho cánh cửa
• Hệ thống thông hơi chống ngưng tụ
• Sử dụng dây chịu nhiệt và thiết bị chống sét lan truyền

Có cần hút chân không khi lắp tủ điện không?

Hút chân không là quy trình áp dụng cho hệ thống lạnh hoặc điều hòa, không cần thiết trong lắp đặt tủ điện chiếu sáng. Thay vào đó, cần đảm bảo tủ kín, chống ẩm và thông thoáng để tránh chập cháy và ăn mòn linh kiện.

Giải thích rõ hơn:

• Lý do nhiều người nhầm lẫn là do nghe nhắc đến "hút ẩm" hoặc "chống ẩm".
• Với tủ điện ngoài trời, điều quan trọng là đảm bảo độ kín và lắp túi hút ẩm hoặc quạt thông gió cưỡng bức, không phải hút chân không.
• Chỉ các hệ thống điện lạnh có môi chất gas mới yêu cầu hút chân không để tránh tạp chất, hơi nước làm giảm hiệu suất làm lạnh.

Sự chính xác trong từng chi tiết của sơ đồ đấu nối sẽ quyết định đến độ bền và độ an toàn của hệ thống chiếu sáng. Việc am hiểu nguyên lý hoạt động sẽ giúp bạn lựa chọn được thiết bị phù hợp, thi công hiệu quả và sẵn sàng ứng dụng cho nhiều quy mô công trình khác nhau từ sân vườn, công viên đến đường phố.
