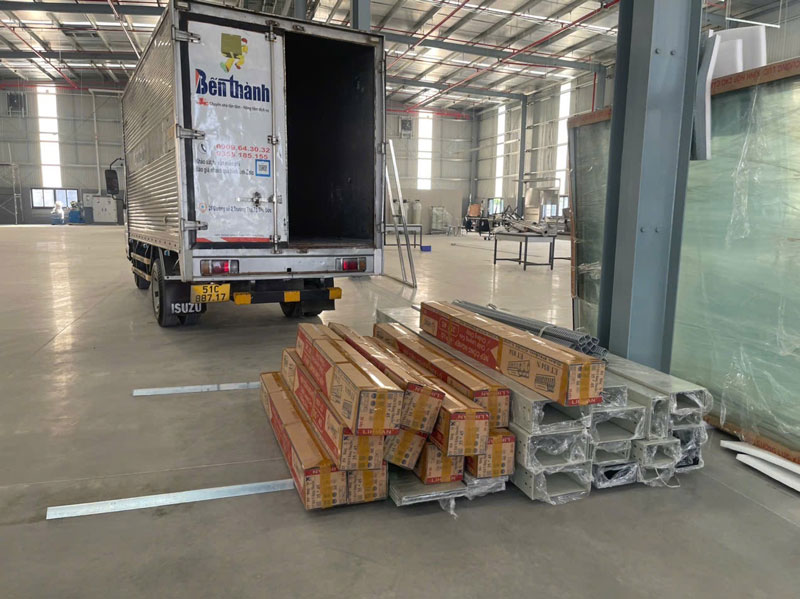

Máng cáp 400x100 cho hệ thống điện công suất lớn

Báo giá máng cáp 400x100

Máng cáp 400x100 có giá trung bình từ 120,000đ - 495,000đ tuỳ thuộc vào vật liệu và độ dày.

• Tole sơn tĩnh điện: 140,000đ/mét
• Tole tráng kẽm: 120,000đ/mét
• Tole mạ kẽm nhúng nóng: 300.000đ/mét
• Inox 304: 495.000đ/mét

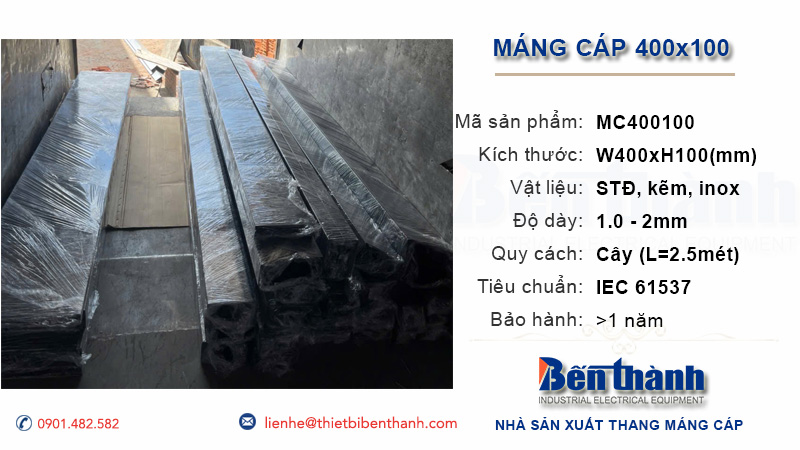

Thông số kỹ thuật máng cáp 400x100

• Chiều rộng: 400mm
• Chiều cao: 100mm
• Chiều dài: 2500mm
• Vật liệu: Sơn tĩnh điện, tole kẽm, inox 304
• Độ dày: 1 - 2mm
• Màu sắc: Đủ các màu theo yêu cầu

Ưu điểm nổi bật của máng cáp 400x100

• Khả năng chịu tải cao cho dòng điện mạnh
• Thiết kế kín giảm nhiễu điện từ công nghiệp
• Lắp đặt nhanh với khớp nối linh hoạt
• Bền bỉ nhờ lớp mạ kẽm nhúng nóng
• Tối ưu chi phí bảo trì dài hạn
• Tương thích phụ kiện chuẩn IEC

Sản phẩm máng cáp 400x100

Máng cáp 400x100 khả năng chịu tải tĩnh đến 50 kg/m khi treo đơn, đáp ứng cáp 3P, 4P tiết diện 240 mm². Kết cấu hộp kín giảm nhiễu điện từ (EMI) tới 25 dB, bảo vệ tín hiệu điều khiển đi song song. Mép gấp kép 10 mm tăng cứng vách, chống vặn xoắn trong đoạn treo dài.

Vì sao kích thước 400x100 tối ưu cho dây nguồn dày?

• Rộng 400 mm: chứa bó cáp nguồn dày kèm cáp điều khiển dự phòng mà không ép bán kính uốn.
• Cao 100 mm: đủ khe thoát khí đối lưu tự nhiên, tránh tăng nhiệt cục bộ > 45 °C.
• Tương thích phụ kiện co rẽ T, L tiêu chuẩn, dễ mở rộng mà không phải thay mới toàn tuyến.

Ứng dụng thực tiễn trong nhà máy công nghiệp

• Hệ thống truyền động động cơ công suất lớn: Máng cáp 400x100 bố trí song song giếng cáp, dẫn cáp động lực 6–35 kV tới động cơ bơm, quạt công suất > 500 kW.
• Trung tâm dữ liệu yêu cầu cáp nguồn dày: Đáp ứng mật độ rack 20 kW: máng chứa cáp nguồn 3 pha và dự phòng A-B, duy trì PUE < 1,6 nhờ tản nhiệt tốt.
• Dự án năng lượng tái tạo công suất cao: Trong trạm inverter năng lượng mặt trời 30 MWp, máng cáp 400x100 bảo vệ dây DC 1500 V tránh tia UV, nước mưa.

So sánh máng cáp 400x100 với thang cáp 400x100

Nhận xét: Máng cáp 400x100 phù hợp môi trường cần bảo vệ cáp tốt, chống bụi, EMI và lắp đặt nhanh; thích hợp cho hệ thống nhạy cảm. Thang cáp 400x100 thoáng, tản nhiệt tốt, chi phí thấp; phù hợp hệ thống cáp lực, môi trường khô ráo. Lựa chọn tùy theo yêu cầu kỹ thuật và điều kiện thi công.

Tư vấn chọn mua máng cáp 400x100

1. Ước tính công suất tải: Tính tổng diện tích tiết diện dây, đảm bảo hệ số lấp đầy ≤ 40 %.
2. Độ dày vật liệu: Chọn 1,5 mm cho treo ≤ 2 m, 2,0 mm cho treo > 2 m.
3. Vật liệu bề mặt: Sơn tĩnh điện phòng máy khô; mạ kẽm nhúng nóng khu vực ngoài trời hoặc ẩm.
4. Phụ kiện đồng bộ: Mua kèm co góc, T-branch, nắp giảm bụi; đảm bảo khớp nối cùng thương hiệu tránh hở.
5. Chứng chỉ kỹ thuật: Yêu cầu báo cáo thử nghiệm tải.
6. Dịch vụ hậu mãi: Ưu tiên nhà cung cấp bảo hành ăn mòn, hỗ trợ khảo sát tại công trình.

Cách bảo trì máng cáp 400x100 sau lắp đặt

Chu kỳ kiểm tra: 6 tháng/lần cho khu vực khô; 3 tháng/lần vùng hóa chất hoặc ven biển.

Danh mục kiểm tra:

1. Quan sát lớp sơn, điểm phồng rộp ≥ 5 mm cần xử lý ngay.
2. Đo võng dây, nếu võng > 6 mm/m thì thêm ty ren phụ.
3. Siết lại bulông nối, moment 10 N·m.
   Xử lý gỉ sét cục bộ:
4. Dùng giấy nhám mịn loại bỏ gỉ.
5. Phun sơn lạnh kẽm 98 %, chồng dày 50 µm.
   Vệ sinh định kỳ:

• Lau khô bề mặt bằng khăn sợi nhỏ; tuyệt đối không dùng hóa chất gốc acid.
• Hút bụi bên trong qua lỗ thoát khí, tránh tháo cáp.

Việc bảo trì đúng lịch không chỉ kéo dài tuổi thọ máng cáp 400x100 mà còn duy trì an toàn điện, bảo vệ đầu tư lâu dài cho nhà máy.

Với thiết kế chắc chắn, dễ thi công và khả năng thích nghi với nhiều điều kiện lắp đặt, máng cáp 400x100 không chỉ là sản phẩm dẫn điện mà còn là bước tiến trong tư duy phát triển công trình bền vững. Đầu tư vào loại máng này là lựa chọn mang tính dài hạn và chiến lược.
