Kích thước tủ điện âm tường 36 module Sino

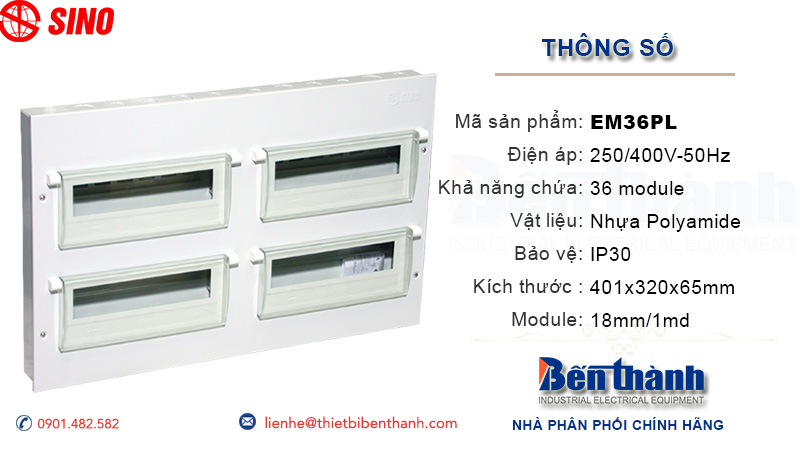

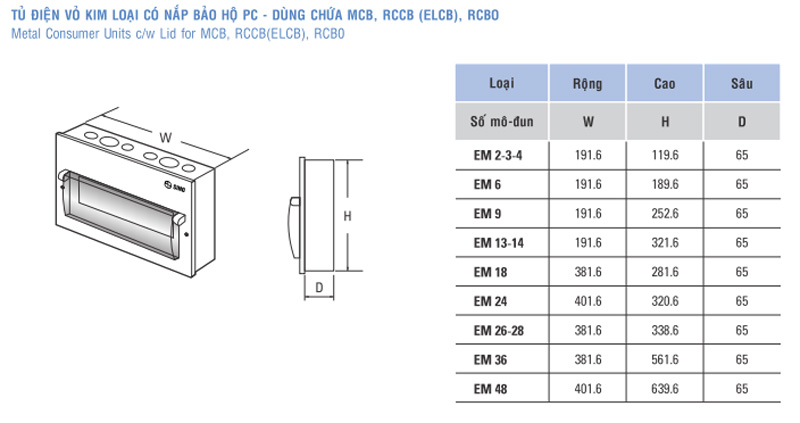

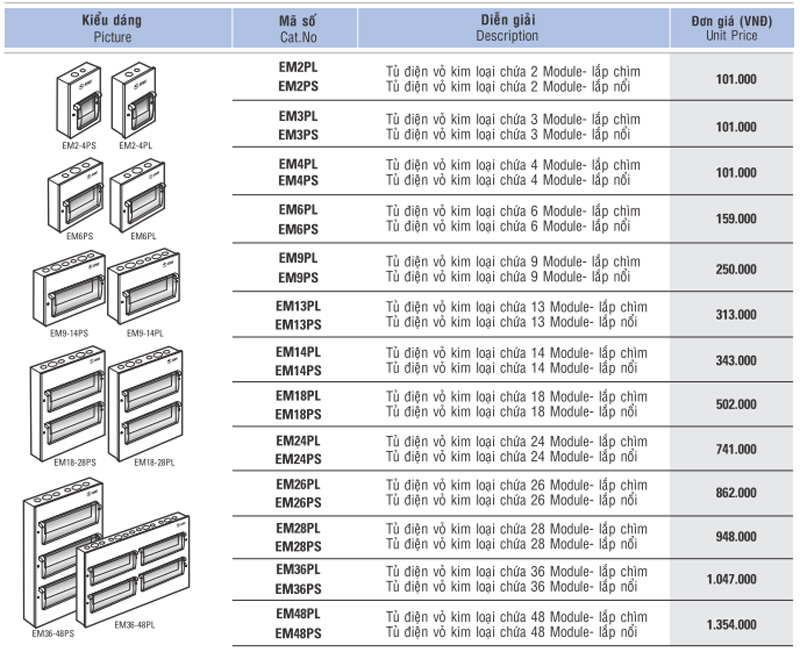

Kích thước thực tế của tủ điện âm tường 36 module Sino

Chiều rộng, cao, sâu và yêu cầu hộc âm tường

Tủ điện âm tường 36 module Sino được thiết kế cho hệ thống điện có nhiều nhánh độc lập, tải cao và yêu cầu bố trí kỹ thuật chặt chẽ. Kích thước tiêu chuẩn tham khảo:

• Chiều rộng: khoảng 570mm
• Chiều cao: khoảng 280mm
• Chiều sâu: từ 120 đến 130mm

Để đảm bảo lắp đặt đúng kỹ thuật, phần hộc âm tường nên được xây theo kích thước tối thiểu: 580mm (rộng) x 290mm (cao) x 130mm (sâu). Hộc nên được đặt âm hoàn toàn vào tường gạch 100mm hoặc bố trí trong hộp kỹ thuật chuyên dụng, có nắp che dễ tháo khi bảo trì. Tránh bố trí gần ống nước, điều hòa hoặc khe nhiệt để giảm rủi ro do ngưng tụ hoặc rung động.

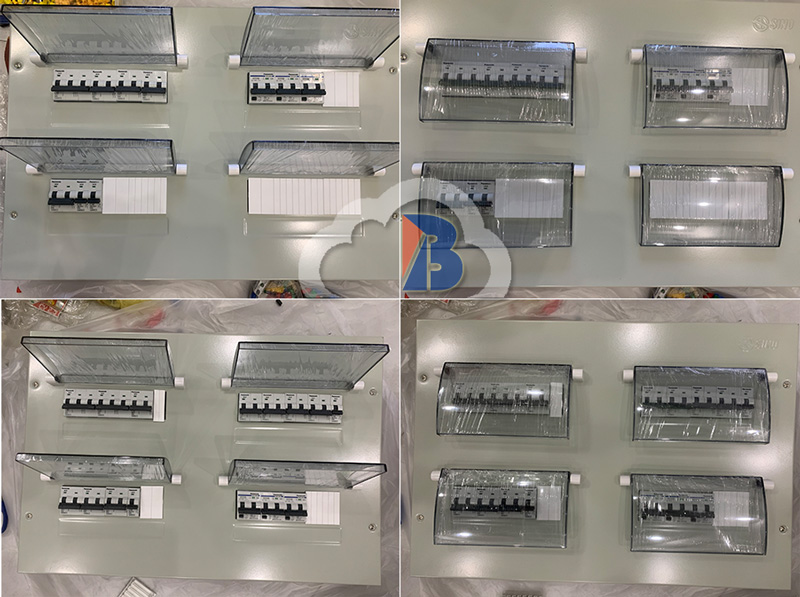

Tủ điện 36 module sino lắp âm tương thích với hệ thống ray chuẩn DIN ra sao

Bên trong tủ, toàn bộ phần khung ray lắp đặt sử dụng thanh DIN tiêu chuẩn 35mm, tương thích với hầu hết thiết bị đóng cắt của các hãng lớn như Sino, Schneider, LS, Panasonic... Tủ chia thành 2–3 hàng ray ngang, giúp bố trí linh hoạt CB đơn, CB đôi và thiết bị phụ trợ.

Khoảng cách giữa các ray được tính toán theo chiều cao module tiêu chuẩn, giúp đảm bảo khoảng hở đủ để thao tác đóng ngắt và đi dây. Nắp che được thiết kế dạng bản lề hoặc tháo rời, giúp bảo vệ thiết bị mà vẫn đảm bảo thao tác thuận tiện trong môi trường công nghiệp hoặc tòa nhà văn phòng.

Dung lượng bố trí CB đơn, CB đôi, RCBO và thiết bị phụ trợ

Với tổng 36 module theo chuẩn 18mm/module, tủ có thể bố trí linh hoạt các cấu hình:

1. Tối đa 36 CB đơn (loại 1 module)
2. Tối đa 18 CB đôi hoặc RCBO (loại 2 module)
3. Kết hợp: 1 CB tổng đôi (2 module), 2 CB chống sét (4 module), 10 CB đôi, 8 CB đơn

Ngoài ra, còn đủ chỗ để gắn thêm các thiết bị phụ trợ như: bộ hẹn giờ, bộ hiển thị dòng điện, thiết bị ATS gia đình, bộ điều khiển chiếu sáng thông minh. Tủ có thể phục vụ đồng thời cả hệ thống điện lưới và điện mặt trời nếu bố trí hợp lý.

Tối ưu bố trí tủ điện lắp âm Sino loại 36 module cho hệ thống điện tải lớn

Cấu hình điển hình cho nhà máy, tòa nhà văn phòng và showroom điện máy

Với các công trình như nhà máy nhẹ, showroom diện tích lớn hoặc tòa nhà văn phòng nhiều tầng, tủ điện âm tường Sino loại 36 module có thể bố trí như sau:

• 1 CB tổng ≥ 100A, lắp đầu ray dưới dạng MCCB 2P/3P
• 2–4 RCBO bảo vệ nhóm ổ cắm và thiết bị văn phòng
• 10–12 CB đơn/đôi cho từng khu vực chiếu sáng, máy lạnh, máy in, thiết bị showroom
• 1 CB dự phòng hoặc CB chuyển mạch cho máy phát, ATS nhỏ

Bố trí CB tổng ≥ 100A, CB chống sét lan truyền, thiết bị chuyển nguồn ATS

Đối với hệ thống điện tải lớn, việc lắp CB tổng ≥ 100A là bắt buộc để bảo vệ nguồn cấp chính. CB tổng có thể là loại MCCB dạng đôi hoặc ba cực, chiếm 2–3 module, nên đặt ở vị trí dễ thao tác nhất (góc trái phía trên).

Ngay sau đó là:

• CB chống sét lan truyền (SPD) chiếm 2–4 module, kết nối song song với đầu vào
• CB điều khiển ATS hoặc bộ chuyển nguồn thủ công, cần thêm 1–2 module
• RCBO loại 2P bảo vệ từng nhóm ổ cắm quan trọng

Nguyên tắc phân nhóm theo khu vực: tầng, chức năng, mức tải điện

Tủ điện công suất lớn cần được bố trí theo logic kỹ thuật để dễ truy vết và xử lý khi có sự cố. Các nguyên tắc nên áp dụng gồm:

• Phân theo tầng: mỗi tầng hoặc cụm phòng có 1–2 CB riêng
• Phân theo chức năng: chiếu sáng, ổ cắm, điều hòa, thiết bị cơ khí
• Phân theo mức tải: CB 10A cho chiếu sáng, CB 16–20A cho ổ cắm, CB 25–32A cho máy lạnh, máy bơm
• Mỗi nhóm CB nên dán nhãn rõ ràng, có sơ đồ tổng dán bên trong cửa tủ

Những lưu ý kỹ thuật khi thi công và bảo trì tủ điện âm tường Sino loại 36 module

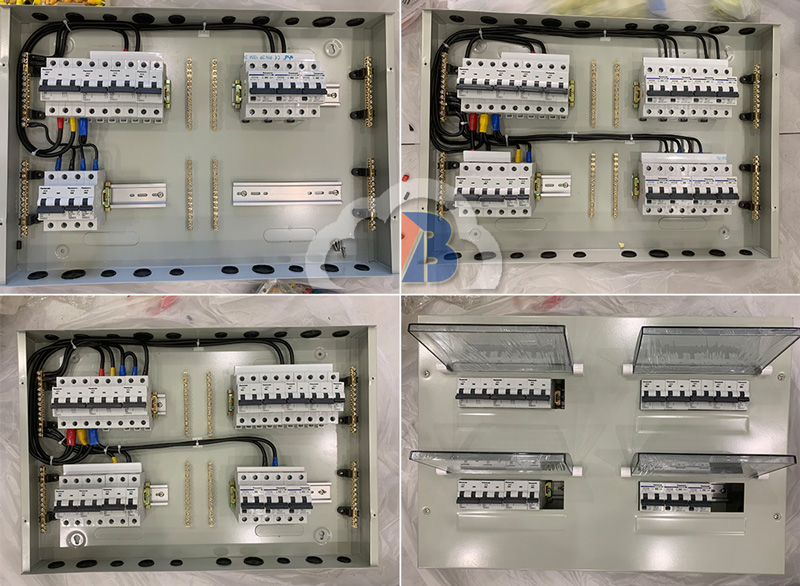

Kỹ thuật đi dây, đầu cos, bố trí dây trung tính và tiếp địa

Với tủ điện âm tường Sino loại 36 module, số lượng thiết bị và dây dẫn đấu nối là rất lớn. Việc thi công phải tuân thủ nghiêm ngặt kỹ thuật đi dây để tránh phát sinh lỗi hoặc chập mạch về sau.

• Tất cả dây pha, trung tính và tiếp địa phải được đi theo luồng riêng biệt, không chéo nhau.
• Đầu dây đều phải bấm cos đúng chuẩn và siết cố định vào thanh đấu nối bằng vít hoặc domino chuyên dụng, tránh xiết trần gây nóng tiếp điểm.
• Dây trung tính (N) và dây tiếp địa (PE) nên gắn vào thanh đồng riêng biệt, cố định chắc chắn trong tủ, đánh số mạch rõ ràng để phục vụ bảo trì.

Đảm bảo khả năng tản nhiệt, không gây quá tải điểm tiếp xúc

Tủ 36 module thường chứa nhiều CB công suất lớn và hoạt động liên tục, dễ phát sinh nhiệt cục bộ nếu bố trí không hợp lý. Để đảm bảo an toàn vận hành:

• Không nên lắp đầy toàn bộ 36 module nếu không cần thiết, nên để lại ít nhất 2–3 module trống ở giữa các nhóm CB tải lớn để tạo khoảng tản nhiệt.
• Dây dẫn nên được chia tải đồng đều trên các pha (nếu là hệ 3 pha) để tránh lệch pha gây nóng.
• Không sử dụng các thiết bị không rõ nguồn gốc, CB giả, vì chất lượng kém dễ gây phát nhiệt ở tiếp điểm hoặc phá vỡ cấu trúc tủ.
• Có thể sử dụng thêm quạt đối lưu âm tường hoặc khe thông gió kỹ thuật nếu tủ lắp đặt trong khu vực có nhiệt độ cao.

Kế hoạch bảo trì định kỳ: kiểm tra CB, siết tiếp điểm, thay thiết bị

Hệ thống điện công suất lớn bắt buộc phải có kế hoạch bảo trì định kỳ nhằm giảm thiểu nguy cơ hỏng hóc đột ngột. Đối với tủ điện âm tường Sino 36 module, kế hoạch nên bao gồm:

• Kiểm tra định kỳ mỗi 6 tháng: đo nhiệt độ các điểm tiếp xúc bằng thiết bị hồng ngoại nếu có
• Siết lại các đầu cos, điểm bắt dây tại CB tổng và CB nhánh
• Kiểm tra CB có bị rò rỉ, xuống cấp, nứt nắp, gãy tay gạt hoặc hoạt động không ổn định
• Thay thế thiết bị theo tuổi thọ đề xuất của nhà sản xuất, đặc biệt với RCBO hoặc CB bảo vệ sét
• Vệ sinh bề mặt bên trong tủ, loại bỏ bụi, mạng nhện và vật dẫn điện lạ

Khi nào cần sử dụng tủ điện âm tường Sino loại 36 module trong công trình

Các công trình có số lượng CB lớn và hệ thống phân tầng độc lập

Tủ điện âm tường 36 module phù hợp với công trình có nhiều khu vực cần phân nhánh điện riêng biệt. Ví dụ:

• Nhà phố cao tầng, biệt thự 3 tầng trở lên có nhiều không gian chức năng độc lập như phòng thờ, gara, sân vườn, hồ cá, phòng giặt.
• Văn phòng làm việc chia thành nhiều phòng, mỗi phòng cần điều hòa và ổ cắm riêng.
• Showroom, nhà hàng, homestay có phân tầng dịch vụ, bếp trung tâm, khu kỹ thuật, hệ thống chiếu sáng trang trí.

Yêu cầu kỹ thuật cho hệ thống điện công nghiệp nhẹ, biệt thự nhiều khu

Tủ điện âm tường Sino loại 36 module cũng là lựa chọn tối ưu cho các công trình quy mô vừa nhưng có yêu cầu kỹ thuật cao:

• Hệ thống điện công nghiệp nhẹ như xưởng in, xưởng may, nhà máy thực phẩm nhỏ… thường dùng nhiều CB công suất lớn và cần tách từng nhánh sản xuất riêng biệt.
• Biệt thự nhiều khu (nhà chính – nhà phụ – phòng làm việc – hồ bơi – sân vườn) có thiết kế kỹ thuật điện riêng, đòi hỏi CB phân vùng, chống rò và khả năng bảo vệ độc lập.
• Các công trình sử dụng thêm hệ thống năng lượng mặt trời, bơm nước, chiếu sáng sân vườn, cảm biến thông minh, camera an ninh cũng đòi hỏi thêm nhiều CB phụ trợ.

Tủ điện âm tường Sino loại 36 module là giải pháp kỹ thuật hoàn chỉnh cho công trình có mức tiêu thụ điện lớn và yêu cầu phân vùng quản lý rõ ràng. Kích thước tiêu chuẩn, kết cấu chắc chắn và khả năng tương thích cao với thiết bị CB hiện đại giúp hệ thống vận hành ổn định, dễ mở rộng và bảo trì hiệu quả.
