Kích thước tủ điện âm tường 24 module Sino

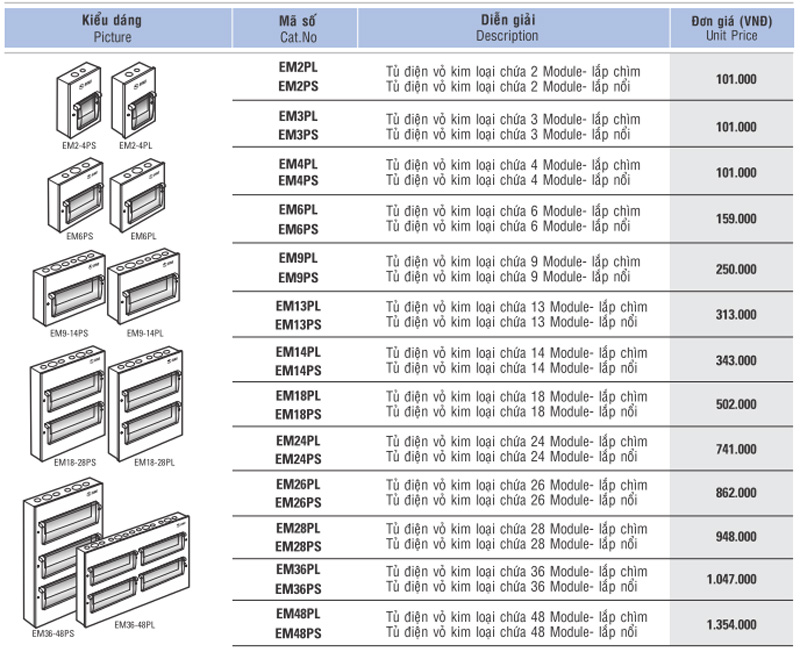

Tủ điện âm tường 24 module Sino (mã sản phẩm: EM26PL/PS) có giá 578.000đ cho số lượng mua 1 cái. Giá được chiết khấu khi mua số lượng nhiều, vui lòng liên hệ để được báo giá tốt nhất.

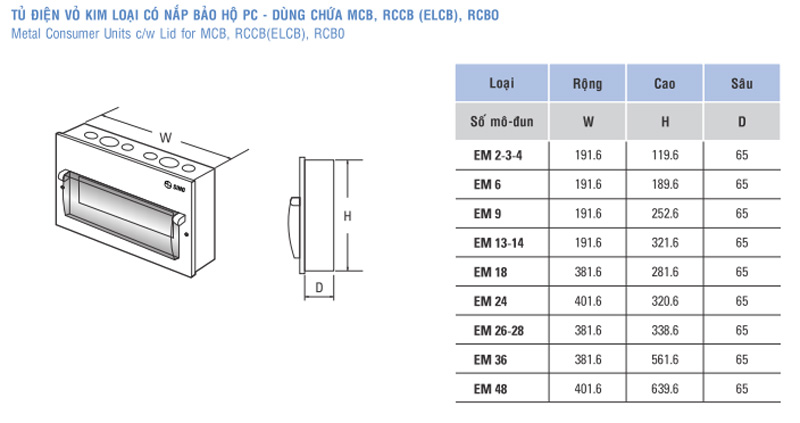

Thông số kích thước và cấu tạo của tủ điện âm tường 24 module Sino

Kích thước thực tế: chiều rộng, chiều cao, chiều sâu và sai số lắp đặt

Tủ điện âm tường 24 module Sino có thiết kế đáp ứng tiêu chuẩn kỹ thuật lắp đặt trong công trình dân dụng và công nghiệp nhẹ. Kích thước thực tế như sau:

• Chiều rộng: 401.6mm
• Chiều cao: 320.6mm
• Chiều sâu: 65mm

Tùy vào lô sản xuất và kiểu nắp (mờ hoặc trong), sai số cho phép trong lắp đặt thường dao động ±2mm. Kỹ sư thi công cần kiểm tra kích thước lòng tường và bố trí hộc âm tối thiểu 470x275x120mm để đảm bảo lắp khít và an toàn.

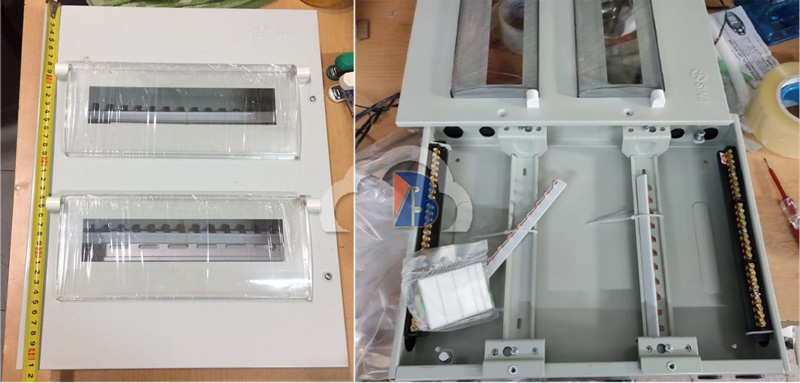

Vật liệu, kết cấu vỏ và chuẩn DIN ray bên trong tủ điện sino 24 module âm tường

Vỏ tủ làm từ kim loại thép sơn tĩnh điện, chịu nhiệt và có độ bền cơ học cao. Bề mặt ngoài thường phủ bóng nhẹ, chịu va đập và chống bám bẩn. Phần khung gắn thanh ray bên trong sử dụng kim loại mạ kẽm chống gỉ hoặc hợp kim nhôm đùn định hình, gắn cố định bằng vít chìm.

Thanh DIN ray được thiết kế theo chuẩn 35mm, chiều dài phù hợp chứa tối đa 24 module thiết bị. Nắp tủ có thể là loại bản lề đơn hoặc đôi, đóng mở nhẹ nhàng, có thể tháo rời khi cần bảo trì hệ thống CB bên trong.

Tương thích với CB đơn, CB đôi, RCBO và các thiết bị điều khiển phụ trợ

Tủ điện âm tường Sino loại 24 module tương thích với hầu hết các thiết bị đóng cắt trên thị trường chuẩn module 18mm. Cụ thể:

1. Lắp tối đa 24 CB đơn loại 1 module
2. Lắp tối đa 12 CB đôi hoặc kết hợp CB tổng CB chống rò CB nhánh
3. Có thể chừa khoảng module cho: bộ hẹn giờ, thiết bị hiển thị điện áp, khởi động từ mini, ATS gia đình

Việc gắn thiết bị phụ trợ cần lưu ý độ sâu tủ và vị trí đi dây để tránh chạm vỏ hoặc che khuất tay gạt CB. Đối với RCBO hoặc ELCB loại 2 module, cần kiểm tra chiều cao tổng thể và độ vênh nắp che.

Khả năng chịu tải và bố trí thiết bị trong tủ điện 24 module Sino lắp âm

Sơ đồ bố trí hợp lý cho hệ thống nhiều tầng hoặc nhiều mạch tải độc lập

Đối với công trình 2–3 tầng hoặc nhà có nhiều khu chức năng như gara, sân thượng, nhà bếp riêng..., tủ điện 24 module cần phân nhóm rõ ràng theo nguyên tắc:

• CB tổng 2P hoặc 3P đặt đầu thanh ray
• CB chống rò (RCBO) bố trí theo khu vực có rủi ro cao (nhà tắm, bếp, khu vực máy bơm)
• CB nhánh chia theo tầng hoặc từng nhóm thiết bị: chiếu sáng, ổ cắm, điều hòa, máy nước nóng
• Chừa 2–3 module trống cuối thanh ray để dự phòng mở rộng hoặc gắn thiết bị điều khiển sau này

Dung lượng chịu tải khi dùng CB tổng ≥ 63A và CB nhánh dòng cao

Khi hệ thống điện tổng tải lớn hơn 7.000W, việc sử dụng CB tổng 63A hoặc cao hơn là bắt buộc. Tủ điện 24 module Sino với phần vỏ nhựa chống cháy và thanh ray chịu lực tốt có thể lắp các loại CB lớn như:

• CB tổng 2P/3P loại 63A, 80A
• CB nhánh 2P cho máy lạnh 2HP, máy bơm 1HP, bếp từ 3.5kW
• CB đôi chống rò 40A cho đường ổ cắm phòng khách hoặc nhà bếp

Khi lắp CB dòng cao, cần chú ý đến tiết diện dây dẫn, khả năng tản nhiệt bên trong tủ và số lượng thiết bị cùng vận hành liên tục để đảm bảo không sinh nhiệt quá mức gây ảnh hưởng đến vỏ và thiết bị bên cạnh.

Giải pháp chống quá nhiệt và phân tán công suất trong không gian tủ

Đối với các tủ điện có số lượng CB lớn và dòng tải cao, vấn đề sinh nhiệt khi thiết bị hoạt động liên tục là không thể bỏ qua. Một số giải pháp thực tế có thể áp dụng như:

1. Không lắp kín toàn bộ 24 module, để lại ít nhất 2–3 module trống để tản nhiệt
2. Bố trí CB công suất cao cách nhau để tránh sinh nhiệt cục bộ
3. Không đi dây điện quá dày trong cùng một ống hoặc kẹp chung dọc ray
4. Ưu tiên sử dụng CB từ cùng một thương hiệu với tủ (Sino hoặc tương thích hoàn toàn) để đảm bảo khe lắp chính xác, không tạo khe hở gây nóng điểm tiếp xúc

Yêu cầu thi công hộc tường và đấu nối cho tủ điện lắp âm Sino loại 24 module

Kích thước lỗ âm tường và khoảng cách an toàn với ống kỹ thuật

Để lắp âm tủ điện Sino loại 24 module, kỹ thuật viên cần thi công hộc tường với kích thước chính xác để đảm bảo vừa khít tủ và dễ đấu nối.

Ngoài kích thước, cần đảm bảo khoảng cách tối thiểu 50–70mm giữa hộc tủ và các ống kỹ thuật như ống nước, ống điều hòa hoặc ống dẫn khí để tránh nhiễu điện từ và đảm bảo thao tác bảo trì không bị cản trở.

Quy cách đi dây, đầu cos, đánh dấu và phân biệt mạch

Việc thi công dây dẫn trong tủ điện lớn như loại 24 module yêu cầu tuân thủ quy cách kỹ thuật nghiêm ngặt:

1. Tất cả đầu dây dẫn phải được bấm cos đúng chuẩn, không xiết trần dây
2. Dây nóng, trung tính, tiếp địa cần đi theo luồng riêng, tránh giao chéo gây nóng điểm tiếp xúc
3. Dán nhãn từng mạch (ký hiệu L1, L2, L3, N, PE...) ngay tại đầu CB để thuận tiện kiểm tra
4. Mỗi nhóm mạch nên đi dây theo cặp và bó gọn bằng gen nhiệt hoặc nẹp chuyên dụng để chống rối

Đây là yêu cầu bắt buộc nếu công trình hướng đến kiểm tra định kỳ, bảo trì chuyên nghiệp hoặc được thi công dưới tiêu chuẩn ME (Mechanical & Electrical).

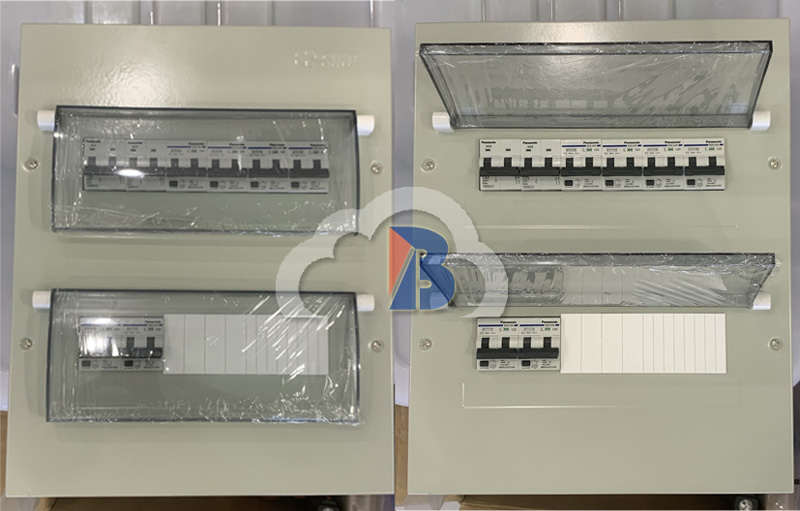

Gợi ý bố trí tủ điện âm tường sino loại 24 module theo tiêu chuẩn bảo trì dễ dàng

Để đảm bảo tủ điện vừa dễ sử dụng vừa dễ bảo trì, có thể bố trí theo sơ đồ sau:

• CB tổng đặt đầu thanh ray, sát mép trái để dễ thao tác ngắt nguồn khi có sự cố
• CB chống rò (RCBO) đặt liền sau, chia theo khu vực ưu tiên an toàn
• CB nhánh chia thành từng nhóm chức năng: chiếu sáng, ổ cắm, thiết bị công suất lớn
• Module trống đặt cuối mỗi hàng (nếu chia 2 thanh ray) để chừa vị trí mở rộng hoặc lắp thiết bị phụ trợ như đồng hồ điện, bộ điều khiển từ xa

Các trường hợp ứng dụng thực tế của tủ điện âm tường Sino 24 module trong công trình

Nhà phố cao tầng, biệt thự hiện đại và hệ thống điện phân nhánh nhiều vùng

Đối với nhà ở từ 3 tầng trở lên hoặc biệt thự có nhiều khu vực sinh hoạt riêng biệt như phòng gym, sân vườn, hồ cá, phòng thờ..., tủ điện âm tường Sino loại 24 module cho phép phân chia rõ ràng các mạch điện, nâng cao hiệu quả sử dụng và an toàn hệ thống.

Ví dụ:

• Mỗi tầng dùng 1–2 CB riêng cho ổ cắm và chiếu sáng
• Phòng bếp, ban công, phòng giặt dùng CB chống rò độc lập
• Máy lạnh, bơm nước, bếp từ dùng CB công suất lớn tách riêng từng thiết bị

Văn phòng cho thuê, showroom, khách sạn nhỏ và khu lưu trú cao cấp

Các mô hình cho thuê ngắn hạn hoặc không gian công cộng thường yêu cầu hệ thống điện ổn định, dễ kiểm soát từng khu vực riêng biệt. Tủ điện 24 module phù hợp để triển khai sơ đồ phân tách:

• Tầng trệt: bảng hiệu, quầy lễ tân, khu vực dịch vụ
• Tầng 1–3: hệ thống chiếu sáng, ổ cắm, máy lạnh cho từng phòng
• Thiết bị phụ trợ: camera, router, máy chấm công, thiết bị chống trộm

Các công trình dân dụng sử dụng hệ thống smarthome, pin năng lượng mặt trời và ATS

Tủ điện âm tường Sino 24 module là cấu hình lý tưởng cho các công trình dân dụng hiện đại tích hợp:

• Thiết bị điều khiển smarthome (công tắc thông minh, cảm biến, bộ điều khiển trung tâm)
• Bộ inverter năng lượng mặt trời cần CB DC, CB AC và CB chống sét
• Hệ thống ATS chuyển nguồn lưới – máy phát – UPS cần CB chuyên dụng và không gian đấu dây riêng

Với khả năng lắp nhiều CB đơn, CB đôi, RCBO và thiết bị điều khiển phụ trợ, tủ điện âm tường 24 module Sino là giải pháp kỹ thuật hoàn chỉnh cho công trình đòi hỏi độ ổn định cao. Việc nắm rõ kích thước giúp kỹ thuật viên tối ưu hộc tường, sơ đồ bố trí và giảm rủi ro trong bảo trì về sau.
