Kích thước tủ điện âm tường 18 module Sino

Kích thước tiêu chuẩn của tủ điện âm tường 18 module Sino

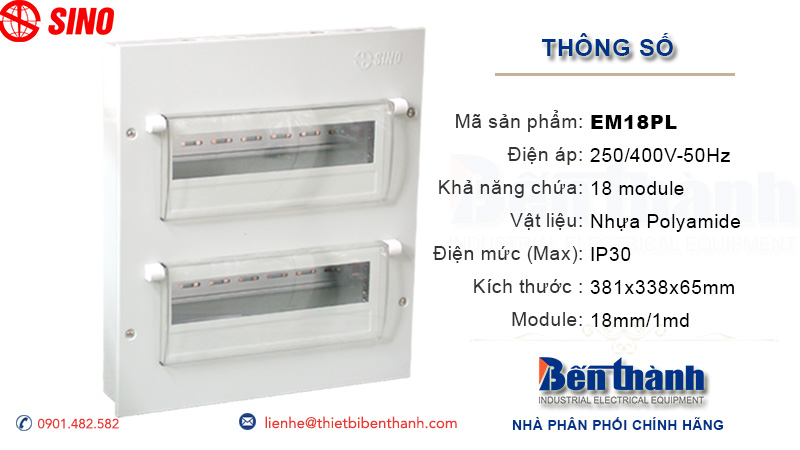

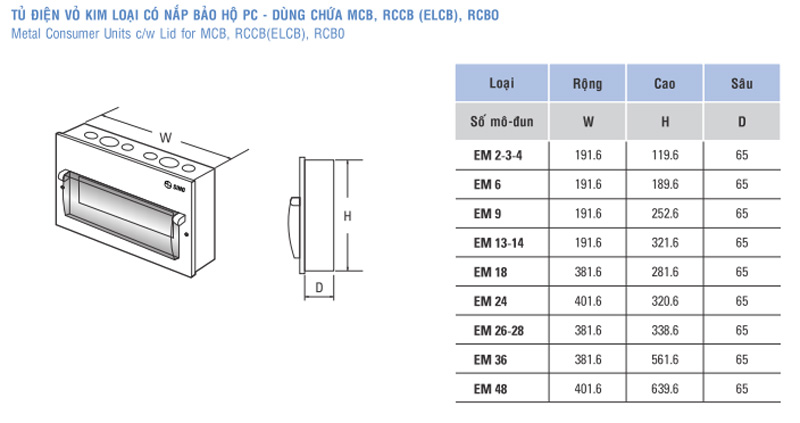

Kích thước thực tế: chiều rộng, chiều cao, độ sâu phổ biến hiện nay

Tủ điện âm tường 18 module Sino được thiết kế dành riêng cho các công trình yêu cầu hệ thống điện công suất cao, phân tách nhiều nhánh và sử dụng nhiều thiết bị. Kích thước thực tế phổ biến của dòng tủ này như sau:

• Chiều rộng: khoảng 390mm
• Chiều cao: khoảng 260mm
• Chiều sâu: từ 100 đến 115mm

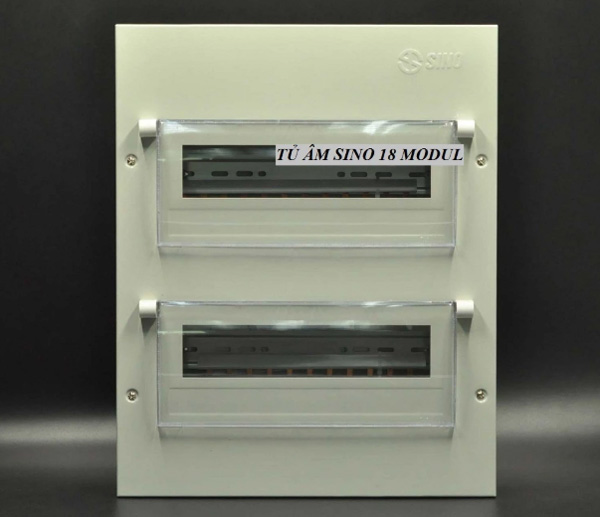

Tủ được cấu tạo từ vật liệu nhựa ABS chịu nhiệt, có nắp che an toàn và phần khung lắp ray DIN tiêu chuẩn 18 module (mỗi module rộng 18mm). Kiểu dáng vuông vức, chắc chắn, phù hợp lắp âm trong các mảng tường kỹ thuật hoặc tường bê tông dày.

Tủ điện sino 18 module âm tường chứa được bao nhiêu CB đơn và CB đôi?

Với tổng dung lượng 18 module, người dùng có thể cấu hình hệ thống thiết bị đóng cắt linh hoạt theo nhu cầu sử dụng:

• 18 CB đơn (1 module/CB) cho các thiết bị công suất thấp, hệ thống chiếu sáng, ổ cắm, máy lạnh nhỏ
• 9 CB đôi (2 module/CB) nếu cần dùng nhiều thiết bị chống rò điện hoặc CB công suất lớn
• Hoặc kết hợp 1 CB tổng đôi 6 CB đôi 4 CB đơn, tùy vào thiết kế kỹ thuật của từng công trình

Các yêu cầu về hộc tường, khe kỹ thuật và không gian lắp đặt

Do kích thước tủ lớn hơn các dòng phổ thông, công trình cần chuẩn bị hộc kỹ thuật phù hợp:

• Chiều rộng hộc tường: tối thiểu 395–400mm
• Chiều cao hộc tường: tối thiểu 270mm
• Chiều sâu hộc: từ 110mm trở lên để đảm bảo nắp tủ không bị lồi

Ngoài ra, nên bố trí đường ống kỹ thuật và dây dẫn đi vào theo hướng dưới đáy hoặc sau lưng tủ để dễ đấu nối. Cần tránh đặt gần khu vực ẩm ướt như bồn rửa, tường ngoài trời nếu không có che chắn, đồng thời phải lắp đúng độ cao tiêu chuẩn để dễ kiểm tra và bảo trì sau này.

Ưu điểm kỹ thuật khi dùng tủ điện lắp âm Sino loại 18 module

Linh hoạt trong bố trí CB tổng, CB chống rò và CB nhánh riêng biệt

Khi hệ thống điện có nhiều tầng hoặc khu vực sử dụng độc lập, việc tách từng nhóm thiết bị ra thành CB riêng biệt là rất cần thiết. Tủ điện âm tường Sino loại 18 module cho phép:

1. Dùng CB tổng đôi công suất lớn ở đầu thanh ray
2. Gắn nhiều CB chống rò (RCBO) cho các khu vực ẩm ướt như nhà tắm, nhà bếp, tầng trệt
3. Bố trí CB nhánh riêng cho từng thiết bị lớn như máy lạnh, máy nước nóng, hệ thống chiếu sáng ngoài trời

Tối ưu hóa hệ thống điện nhiều tầng, nhiều khu vực sử dụng độc lập

Đối với các công trình nhà phố 3 tầng, biệt thự mini hoặc văn phòng nhỏ có nhiều phòng chức năng, tủ điện 18 module là lựa chọn hiệu quả để tổ chức hệ thống điện theo chiều dọc:

• Mỗi tầng hoặc khu vực sử dụng CB nhánh riêng
• Có thể tích hợp bộ hẹn giờ, điều khiển trung tâm hoặc thiết bị thông minh
• Không cần phải chia nhỏ thành nhiều tủ con, đảm bảo luồng điện được điều phối tập trung

Hạn chế phát sinh tủ phụ, đảm bảo kỹ thuật và thẩm mỹ nội thất

Một trong những vấn đề thường gặp khi dùng tủ điện kích thước nhỏ là không đủ chỗ khi mở rộng, buộc phải lắp thêm tủ phụ nổi, gây mất thẩm mỹ và phức tạp hệ thống dây dẫn. Tủ điện âm tường 18 module Sino giúp giải quyết vấn đề này bằng cách:

• Cung cấp sẵn dung lượng dự phòng để mở rộng trong tương lai
• Gắn gọn âm trong tường, không lồi ra khỏi bề mặt nội thất
• Giảm số lượng đường dây nổi, tiết kiệm vật tư và nhân công
•

Những lưu ý khi chọn và lắp đặt tủ điện âm tường Sino loại 18 module

Tính dư module để dự phòng mở rộng hệ thống trong tương lai

Một nguyên tắc quan trọng trong thiết kế hệ thống điện cho công trình vừa và lớn là không sử dụng hết toàn bộ module trong tủ ngay từ đầu. Với tủ điện âm tường Sino loại 18 module, nên chừa lại tối thiểu 2–3 module trống để:

1. Dễ dàng lắp thêm CB cho thiết bị mới như sạc xe điện, máy bơm, hệ thống năng lượng mặt trời
2. Thay thế linh kiện cũ mà không cần đục lại tường hay nâng cấp toàn bộ tủ
3. Tăng tính linh hoạt trong bảo trì, bảo dưỡng hệ thống điện

Chọn CB phù hợp với công suất tải từng khu vực

Tủ điện lớn thường đi kèm với hệ thống sử dụng nhiều thiết bị công suất cao. Do đó, việc chọn CB đúng thông số dòng điện và tính năng bảo vệ cho từng nhánh là bắt buộc để đảm bảo an toàn vận hành. Một số lưu ý kỹ thuật gồm:

• CB tổng nên dùng loại 2P hoặc 3P từ 40A–63A tùy tổng tải công trình
• CB nhánh cho máy nước nóng, điều hòa, bếp điện nên dùng loại 20A–32A
• Các khu vực ẩm ướt cần bố trí RCBO chống rò (loại chiếm 2 module)

Đảm bảo đúng chuẩn kỹ thuật để tránh quá tải và khó bảo trì về sau

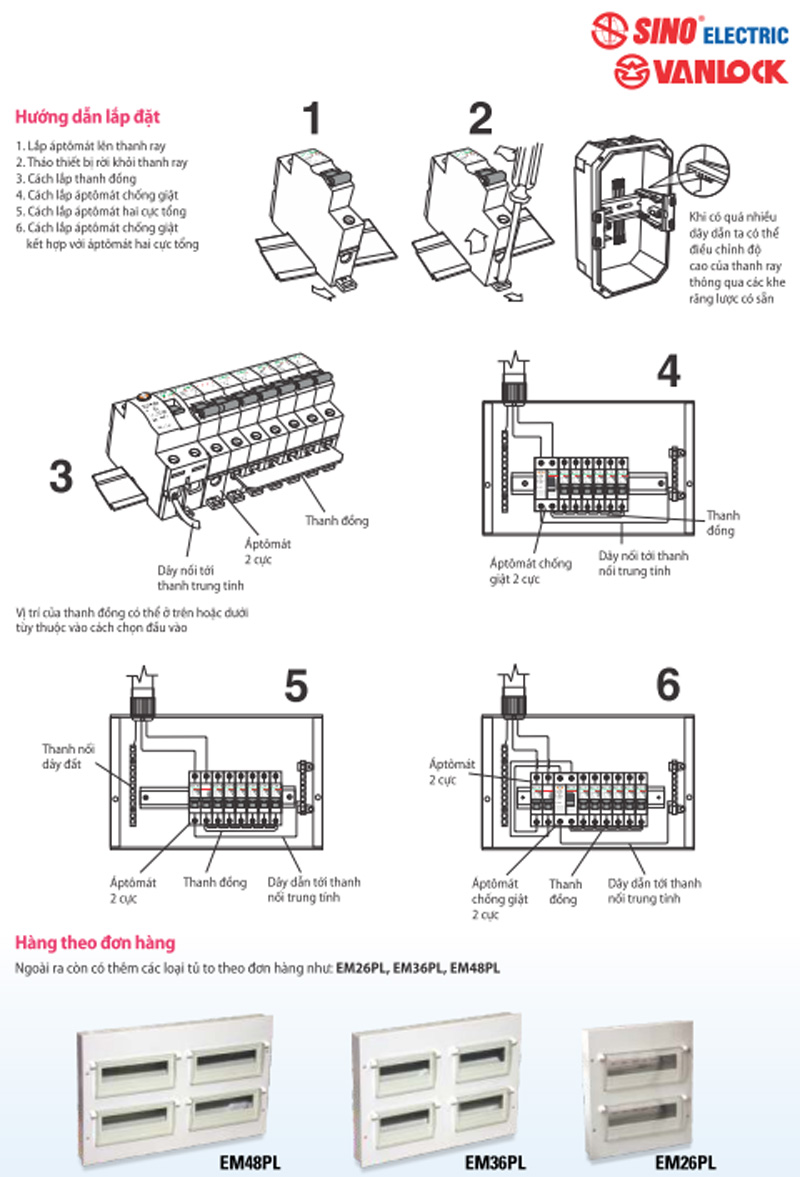

Tủ điện lớn như dòng 18 module có hệ thống dây dẫn vào/ra khá phức tạp. Vì vậy, khi lắp đặt cần tuân thủ một số tiêu chuẩn kỹ thuật để đảm bảo tính ổn định và dễ bảo trì:

• Dây dẫn nên được đánh số rõ ràng, đi theo ống gen, không chồng chéo
• Thanh tiếp địa và thanh trung tính phải được cố định chắc chắn, chống lỏng
• CB cần lắp đúng chiều, siết chặt tiếp điểm, không dùng CB trôi nổi kém chất lượng

Khi nào nên sử dụng tủ điện âm tường Sino loại 18 module cho công trình vừa và lớn

Nhu cầu phân tách nhiều nhánh điện trong biệt thự, nhà phố lớn

Biệt thự và nhà phố có diện tích lớn thường được chia thành nhiều tầng, nhiều phòng chức năng hoặc khu vực phụ trợ như gara, sân vườn, phòng karaoke, phòng thờ... Mỗi khu vực này đều cần CB riêng để dễ quản lý và đảm bảo an toàn. Tủ điện âm tường Sino loại 18 module là giải pháp phù hợp để:

• Phân chia nguồn điện độc lập theo tầng hoặc không gian chức năng
• Tích hợp đồng bộ hệ thống chiếu sáng, ổ cắm, điều hòa và thiết bị công suất lớn
• Dễ dàng tách riêng từng khu khi cần sửa chữa hoặc kiểm tra điện

Tủ điện 18 module sino lắp âm trong hệ thống điện có nhiều thiết bị công suất cao

Các thiết bị như máy lạnh công suất lớn, bình nước nóng trung tâm, bếp từ, máy sấy, sạc xe điện... đều yêu cầu CB riêng có dòng định mức lớn. Hệ thống như vậy đòi hỏi không gian tủ đủ rộng để:

• Lắp các loại CB đôi, chống rò, CB tổng công suất lớn
• Giữ cách ly an toàn giữa các dây nguồn lớn
• Hạn chế sinh nhiệt quá mức trong không gian tủ kín

Lựa chọn tối ưu cho văn phòng, showroom, homestay hoặc nhà trọ cao cấp

Không chỉ nhà ở, nhiều công trình thương mại quy mô nhỏ và vừa cũng có nhu cầu phân tách điện rõ ràng giữa các khu vực chức năng như:

• Khu tiếp khách, khu làm việc, khu phụ trợ
• Khu vực thuê riêng trong nhà trọ hoặc căn hộ mini
• Hệ thống điện có tích hợp máy chấm công, camera, bảng hiệu quảng cáo, đèn LED trang trí

Tủ điện âm tường Sino loại 18 module giúp quy hoạch hệ thống điện gọn gàng, dễ kiểm tra, đồng thời giữ được thẩm mỹ cho khu vực sử dụng. Việc chọn đúng loại tủ từ đầu giúp các công trình này vận hành hiệu quả mà không phải thay đổi hạ tầng điện sau thời gian ngắn.

Sở hữu không gian bên trong lớn, khả năng chứa linh hoạt CB đôi và các thiết bị bảo vệ công suất cao, tủ điện âm tường 18 module Sino là lựa chọn chuyên nghiệp cho các công trình cần vận hành điện ổn định và lâu dài. Việc đầu tư đúng kích thước tủ ngay từ đầu sẽ tiết kiệm chi phí bảo trì, nâng cấp và đảm bảo an toàn kỹ thuật cho cả hệ thống.
