Hướng dẫn sử dụng bộ điều khiển tụ bù Mikro

Việc sử dụng đúng cách bộ điều khiển tụ bù Mikro ảnh hưởng trực tiếp đến hiệu suất bù công suất phản kháng. Người dùng cần thao tác chuẩn xác, theo dõi trạng thái và điều chỉnh hệ số công suất phù hợp với hệ thống thực tế.
Không ít doanh nghiệp sau khi đầu tư hệ thống tụ bù Mikro vẫn gặp tình trạng thiết bị hoạt động không ổn định hoặc báo lỗi liên tục. Nguyên nhân chủ yếu nằm ở khâu vận hành chưa đúng quy trình. Thực tế, bộ điều khiển Mikro được thiết kế với giao diện thân thiện, dễ sử dụng, chỉ cần nắm rõ chức năng và thao tác cơ bản là có thể kiểm soát hiệu quả toàn bộ quá trình đóng ngắt tụ theo tải.
Hướng dẫn sử dụng bộ điều khiển tụ bù Mikro

Chuẩn bị trước khi vận hành bộ điều khiển tụ bù Mikro

Để bộ điều khiển tụ bù Mikro hoạt động đúng chức năng và đảm bảo an toàn, người dùng cần thực hiện các bước chuẩn bị trước khi đưa thiết bị vào vận hành. Việc kiểm tra kỹ lưỡng giúp hạn chế rủi ro, đồng thời đảm bảo thiết bị hoạt động chính xác theo thiết kế hệ thống.

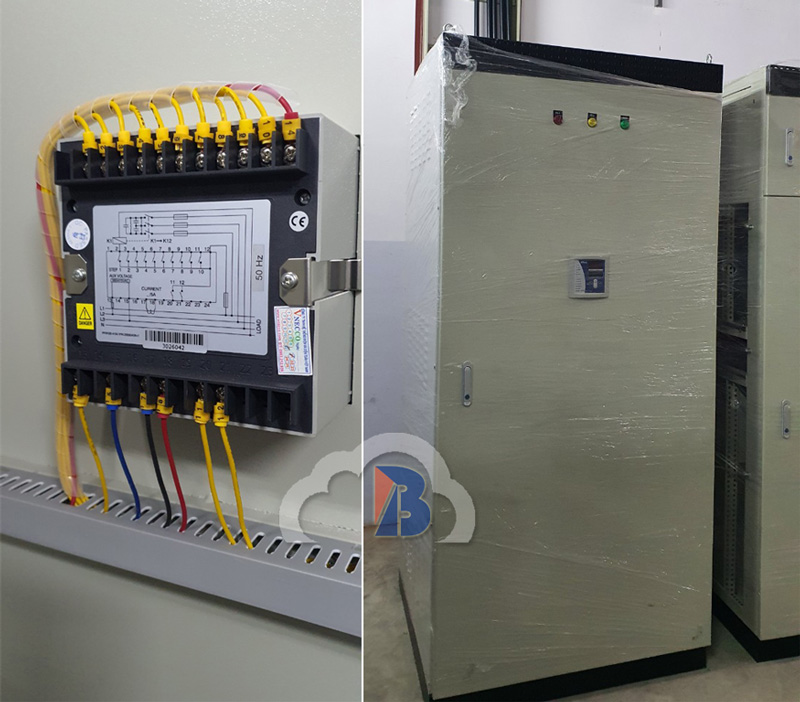

Kiểm tra điều kiện lắp đặt và kết nối thiết bị

  • Đảm bảo thiết bị được lắp đúng sơ đồ kỹ thuật, vị trí lắp đặt khô ráo, thông thoáng và tránh tiếp xúc với nguồn nhiệt lớn.
  • Kiểm tra lại tất cả dây đấu nối, bao gồm: nguồn điện 3 pha cấp cho bộ điều khiển, dây tín hiệu từ biến dòng (CT), và các đầu ra điều khiển cấp tụ bù.
  • Đảm bảo thứ tự pha đúng L1 – L2 – L3 và các dây tín hiệu CT được đấu đúng chiều dòng điện và cực tính.
  • Kiểm tra chắc chắn rằng không có dây bị lỏng, đứt, hay chạm chập trước khi cấp nguồn.

Đảm bảo thông số hệ thống phù hợp với cấu hình Mikro

  • Kiểm tra dòng tải và điện áp danh định của hệ thống để đảm bảo tương thích với giới hạn hoạt động của bộ điều khiển Mikro.
  • Xác định tỷ số biến dòng (CT ratio) chính xác và phù hợp với thiết bị đo (ví dụ: 250/5A).
  • Đảm bảo rằng các tụ bù đã được chia cấp đúng công suất và được đấu nối theo thứ tự tương ứng với các ngõ ra trên bộ điều khiển.
  • Các thông số mục tiêu như cos phi mong muốn (thường từ 0.95 đến 0.99) cũng cần được xác định trước để thiết lập chính xác trong quá trình cài đặt.

Hướng dẫn sử dụng bộ điều khiển tụ bù Mikro


Cách sử dụng bộ điều khiển tụ bù Mikro theo từng chức năng

Sau khi hoàn tất khâu chuẩn bị, người dùng có thể tiến hành vận hành bộ điều khiển tụ bù Mikro theo từng chức năng cụ thể. Dưới đây là hướng dẫn chi tiết giúp bạn thao tác dễ dàng, theo dõi hoạt động thiết bị và tùy chỉnh các thông số cần thiết.

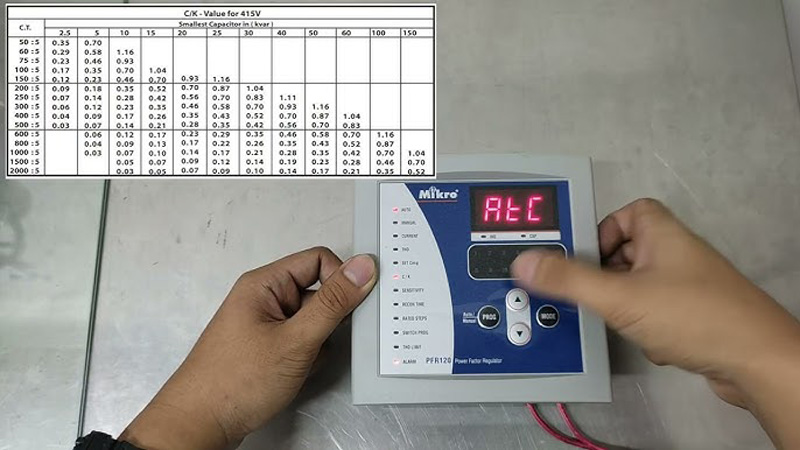

Hướng dẫn thao tác bộ điều khiển Mikro tụ bù cơ bản

  • Nhấn nút “MODE” hoặc “SET” để vào menu cài đặt hoặc theo dõi thông số (tùy dòng thiết bị Mikro).
  • Sử dụng phím mũi tên lên/xuống để di chuyển qua các mục và chọn các chế độ vận hành.
  • Nhấn “ENTER” để truy cập và chỉnh sửa từng mục cài đặt cụ thể.
  • Nhấn “ESC” để thoát và quay lại màn hình chính.
  • Mỗi dòng thiết bị có thể có cách bố trí nút khác nhau, nên người dùng nên tham khảo sơ đồ bàn phím hoặc tài liệu hướng dẫn kèm theo thiết bị.

Cách điều khiển bộ tụ bù Mikro ở chế độ tự động và thủ công

  • Chế độ tự động (Auto): thiết bị sẽ tự động đóng ngắt các cấp tụ theo mức độ công suất phản kháng đo được. Người dùng chỉ cần đảm bảo thông số đầu vào đúng và hệ thống hoạt động ổn định.
  • Chế độ thủ công (Manual): cho phép người dùng chủ động đóng ngắt từng cấp tụ thông qua thao tác trực tiếp trên bàn phím điều khiển. Thường dùng trong quá trình thử nghiệm, bảo trì hoặc kiểm tra hệ thống.
  • Để chuyển đổi chế độ, truy cập vào mục “Control Mode” trong menu, sau đó chọn “AUTO” hoặc “MANUAL” và xác nhận bằng “ENTER”.

Cách đọc và theo dõi thông số vận hành trên màn hình thiết bị

  • Màn hình bộ điều khiển Mikro hiển thị các thông số chính như: điện áp, dòng điện, hệ số công suất (cos φ), công suất phản kháng (kVAR), trạng thái đóng/ngắt các cấp tụ.
  • Sử dụng phím “VIEW” hoặc mũi tên để chuyển đổi giữa các thông số.
  • Quan sát màn hình theo thời gian thực để đánh giá hiệu quả đóng bù và phát hiện kịp thời các dấu hiệu bất thường.
  • Một số dòng Mikro còn hỗ trợ cảnh báo lỗi trực tiếp trên màn hình như AL1, ERR, TH để người dùng dễ dàng xác định nguyên nhân.

Điều chỉnh hệ số công suất và cấu hình đóng ngắt tụ bù

  • Truy cập mục “Settings” hoặc “Configuration” để điều chỉnh cos phi mục tiêu, thường là 0.95 hoặc 0.98 tùy yêu cầu hệ thống.
  • Cài đặt số lượng cấp tụ thực tế đã lắp, sau đó gán công suất tương ứng cho từng cấp.
  • Cài thời gian trễ đóng và ngắt (Delay On/Off) để tránh dao động tải gây đóng ngắt liên tục, thường đặt từ 10 đến 30 giây.
  • Một số thiết bị Mikro còn hỗ trợ chế độ đóng ngắt xen kẽ (sequential mode) để kéo dài tuổi thọ tụ bù.

Ghi nhớ và sao lưu cấu hình hiện tại của bộ điều khiển

  • Sau khi hoàn tất cài đặt, người dùng cần nhấn “SAVE” để lưu cấu hình (thường tự động lưu khi thoát menu).
  • Ghi lại toàn bộ thông số đã cài trong sổ tay hoặc chụp ảnh lại màn hình cấu hình để đối chiếu khi cần.
  • Một số dòng Mikro cao cấp có thể kết nối RS-485 hoặc USB để sao lưu cấu hình qua phần mềm.
  • Việc lưu cấu hình giúp quá trình thay thế, bảo trì hoặc cài lại thiết bị sau sự cố trở nên nhanh chóng và chính xác.

Quy trình sử dụng bộ điều khiển Mikro tụ bù theo từng giai đoạn

Việc sử dụng bộ điều khiển Mikro tụ bù cần tuân thủ quy trình rõ ràng theo từng giai đoạn, từ lúc khởi động thiết bị cho đến khi đưa vào vận hành ổn định.

Khởi động thiết bị lần đầu và xác minh thông số

  • Sau khi hoàn tất đấu nối và cấp nguồn, thiết bị Mikro sẽ tự động khởi động và hiển thị màn hình chào mừng.
  • Kiểm tra các thông số khởi tạo mặc định như: điện áp danh định, tỷ số biến dòng (CT ratio), hệ số công suất mục tiêu.
  • Truy cập menu “System Setup” hoặc “Settings” để xác minh toàn bộ cấu hình, đảm bảo khớp với hệ thống thực tế.
  • Nếu phát hiện sai lệch thông số, cần chỉnh sửa ngay trước khi đưa vào vận hành chính thức.

Giám sát hoạt động thực tế trong quá trình vận hành tải

  • Khi tải hoạt động, bộ điều khiển sẽ liên tục đo đạc công suất phản kháng và tự động đóng ngắt các cấp tụ bù tương ứng.
  • Người dùng cần theo dõi hệ số công suất hiển thị trên màn hình, đảm bảo luôn nằm trong ngưỡng cài đặt (thường từ 0.95 trở lên).
  • Quan sát trạng thái đóng ngắt tụ để kiểm tra thứ tự hoạt động có đúng với cấu hình không.
  • Trong những ngày đầu vận hành, nên ghi lại các thông số để đánh giá hiệu quả thực tế và điều chỉnh nếu cần.

Kiểm tra, đánh giá khả năng đóng ngắt tụ theo công suất phản kháng

  • Dựa trên biểu đồ phụ tải hoặc hồ sơ vận hành, đánh giá khả năng đóng ngắt tụ có đúng với biên độ công suất phản kháng hay không.
  • Kiểm tra thời gian trễ đóng/ngắt có phù hợp với mức dao động tải thực tế. Nếu tụ đóng ngắt liên tục, nên tăng thời gian trễ để ổn định.
  • Đảm bảo thiết bị đang phân bổ đều các cấp tụ và không lặp lại một cấp duy nhất, tránh hiện tượng mòn tụ không đồng đều.
  • Có thể dùng đồng hồ đo kVAR hoặc phần mềm giám sát để đối chiếu số liệu và kiểm chứng hiệu quả đóng bù.

Hướng dẫn sử dụng bộ điều khiển tụ bù Mikro


Hướng dẫn vận hành bộ điều khiển tụ bù Mikro an toàn và hiệu quả

Để khai thác tối đa khả năng của bộ điều khiển tụ bù Mikro, người dùng cần lưu ý các nguyên tắc vận hành an toàn và hiệu quả.

Cách xử lý khi thiết bị báo lỗi hoặc hoạt động bất thường

  • Nếu màn hình hiển thị cảnh báo như AL1, ERR, TH hoặc đèn báo đỏ nhấp nháy, cần kiểm tra ngay thông số điện áp, dòng tải và trạng thái CT.
  • Ngắt nguồn và kiểm tra lại đấu nối nếu có dấu hiệu sai thứ tự pha hoặc lỗi cảm biến dòng.
  • Đọc mã lỗi và đối chiếu với tài liệu kỹ thuật để xác định nguyên nhân cụ thể.
  • Nếu không xử lý được, nên liên hệ kỹ thuật viên hoặc nhà cung cấp để được hỗ trợ, tránh tự ý can thiệp sâu gây hư hỏng thiết bị.

Hướng dẫn dùng bộ tụ bù Mikro trong điều kiện tải dao động

  • Trong hệ thống có tải dao động liên tục (ví dụ: máy hàn, động cơ lớn khởi động thường xuyên), cần điều chỉnh thời gian trễ đóng/ngắt tụ cao hơn mức mặc định.
  • Nên cài đặt chế độ điều khiển thông minh (smart mode) nếu dòng thiết bị hỗ trợ, để tránh tụ đóng ngắt sai lệch theo dao động ngắn hạn.
  • Theo dõi biểu đồ tải trong ngày để đánh giá mức dao động và lên cấu hình hợp lý cho từng ca làm việc.

Khuyến nghị từ nhà sản xuất và chuyên gia kỹ thuật

  • Luôn đọc kỹ tài liệu hướng dẫn đi kèm trước khi sử dụng thiết bị Mikro.
  • Thực hiện bảo trì định kỳ: làm sạch bụi, kiểm tra tiếp điểm và siết lại các đầu nối.
  • Không nên cài hệ số công suất mục tiêu quá cao (trên 0.99), vì dễ gây hiện tượng bù thừa.
  • Cập nhật firmware mới nhất nếu thiết bị có hỗ trợ cập nhật phần mềm.
  • Ghi lại lịch sử vận hành và cấu hình cài đặt để dễ dàng xử lý khi có sự cố hoặc thay thế thiết bị mới.

Vận hành đúng quy trình không chỉ đảm bảo bộ điều khiển Mikro hoạt động chính xác mà còn giúp hệ thống điện duy trì hiệu suất ổn định lâu dài. Chủ động theo dõi, điều chỉnh và bảo dưỡng thiết bị đúng cách sẽ giúp tiết kiệm chi phí điện năng và hạn chế tối đa các sự cố kỹ thuật không mong muốn.
