Hướng dẫn cài đặt bộ điều khiển tụ bù SK

Việc cài đặt bộ điều khiển tụ bù SK đúng chuẩn giúp hệ thống điện vận hành ổn định, tránh bị phạt vì hệ số công suất thấp. Hỗ trợ doanh nghiệp và nhà thầu theo dõi và giám sát hiệu quả ngay từ giai đoạn đầu.
Đối với các công trình sử dụng thiết bị tụ bù, việc cấu hình đúng bộ điều khiển SK là yếu tố then chốt để đảm bảo thiết bị phát huy tối đa hiệu suất. Không cần am hiểu chuyên sâu về điện, người giám sát hoặc chủ đầu tư vẫn có thể nắm được các bước kiểm tra quan trọng trong quá trình cài đặt để phối hợp với đơn vị thi công và kiểm soát chất lượng vận hành hệ thống.
Hướng dẫn cài đặt bộ điều khiển tụ bù SK

Cách cài đặt bộ điều khiển tụ bù SK đúng quy trình

Việc cài đặt bộ điều khiển tụ bù SK đúng quy trình giúp hệ thống vận hành ổn định, đóng ngắt tụ chính xác theo tải và đạt được hệ số công suất như mong muốn.

Hướng dẫn setup bộ điều khiển tụ bù SK cơ bản

  • Sau khi cấp nguồn, thiết bị SK sẽ hiển thị màn hình chào khởi động và chuyển về trạng thái chờ cấu hình.
  • Sử dụng phím mũi tên để điều hướng và nhấn “Enter” để truy cập menu cài đặt.
  • Truy cập mục “System Setup” hoặc “Basic Settings” tùy model, nhập mật khẩu mặc định (thường là 0000).
  • Lần lượt cấu hình các mục cơ bản: ngôn ngữ, thời gian, đơn vị đo (V, A, kvar...), chế độ vận hành (Auto hoặc Manual).
  • Kiểm tra toàn bộ giao diện menu để xác định đầy đủ các chức năng cần thiết trước khi vào phần thiết lập chuyên sâu.

Cách set up bộ tụ bù SK lần đầu theo thông số hệ thống

  • Xác định trước các thông số kỹ thuật của hệ thống: điện áp danh định (thường 400V), tỷ số CT (ví dụ 250/5), số cấp tụ thực tế và cos φ mục tiêu.
  • Trong menu cài đặt, chọn mục “CT Ratio” để nhập tỷ số biến dòng đúng với CT đang sử dụng.
  • Thiết lập điện áp danh định trong mục “Voltage Setting”.
  • Đặt hệ số công suất mục tiêu (Target PF) tại mục “Power Factor Setting”, giá trị nên nằm trong khoảng 0.95 đến 0.98.
  • Nhấn “Save” để lưu tạm các thông số trước khi tiếp tục cấu hình chi tiết hơn.

Thiết lập tỷ số biến dòng, điện áp và hệ số công suất mục tiêu

  • Tỷ số biến dòng cần chính xác để đảm bảo thiết bị đo đúng dòng tải phản kháng. Nếu sai, thiết bị sẽ bù sai công suất, ảnh hưởng đến hóa đơn điện năng.
  • Điện áp đầu vào cần khớp với nguồn cấp thực tế. Nếu sử dụng biến áp hạ áp, cần nhập thêm thông số biến áp (VT Ratio).
  • Hệ số công suất mục tiêu không nên đặt quá cao (trên 0.99), vì có thể dẫn đến bù dư công suất, gây quá áp trên lưới.

Cấu hình số cấp tụ và thứ tự đóng ngắt

  • Vào mục “Step Settings” hoặc “Capacitor Stage Settings” để khai báo số cấp tụ đang sử dụng.
  • Nhập công suất từng cấp theo đơn vị kvar, ví dụ: C1 = 10kvar, C2 = 20kvar...
  • Cài đặt thứ tự đóng ngắt: theo logic tuần tự (1→2→3) hoặc xen kẽ (1→3→2→4) để đảm bảo các tụ được sử dụng đồng đều.
  • Thiết lập thời gian trễ đóng (ON Delay) và ngắt (OFF Delay), giá trị khuyến nghị từ 10–30 giây để tránh dao động tải ảnh hưởng đến hoạt động tụ bù.

Lưu cấu hình và kiểm tra kết nối với hệ thống tụ bù

  • Sau khi hoàn tất cài đặt, quay lại menu chính và chọn “Save & Exit” hoặc nhấn “Enter” để lưu toàn bộ thông số.
  • Quan sát màn hình chính, kiểm tra lại các chỉ số: điện áp, dòng điện, cos φ và trạng thái từng cấp tụ (ON/OFF).
  • Kiểm tra kết nối với contactor: khi tải tăng, thiết bị sẽ tự động đóng tụ theo thứ tự đã cấu hình.
  • Trong vài giờ đầu vận hành, theo dõi kỹ trạng thái đóng ngắt để đảm bảo thiết bị hoạt động chính xác.

Hướng dẫn cài đặt bộ điều khiển tụ bù SK


Hướng dẫn thiết lập bộ điều khiển tụ bù SK theo từng model

Các model bộ điều khiển tụ bù SK có cấu trúc và giao diện menu hơi khác nhau. Việc hiểu rõ đặc điểm từng dòng sẽ giúp quá trình cài đặt thuận lợi và phù hợp với hệ thống cụ thể.

Hướng dẫn cài đặt SK CMC và các model cơ bản

  • Dòng SK CMC là dòng phổ biến, có giao diện LED hoặc LCD đơn giản, phù hợp với tủ tụ bù 3 đến 6 cấp.
  • Sau khi cấp nguồn, nhấn và giữ phím “SET” trong 5 giây để truy cập cài đặt cơ bản.
  • Nhập lần lượt các thông số: CT Ratio, Target PF, số cấp tụ, thời gian trễ.
  • SK CMC không có cổng giao tiếp RS-485 nên thao tác cài đặt và lưu hoàn toàn bằng phím cứng.
  • Sau khi cấu hình, thử tải bằng cách bật các thiết bị tiêu thụ điện và theo dõi quá trình đóng ngắt.

Thiết lập cài đặt nâng cao cho bộ điều khiển SK dòng PFC

  • Dòng SK PFC là phiên bản cao cấp, hỗ trợ điều khiển 12 cấp tụ, giao tiếp RS-485 và có khả năng lưu log dữ liệu.
  • Truy cập “Advanced Settings” để cài đặt các tính năng mở rộng: cảnh báo quá áp, cảnh báo nhiệt độ, ngưỡng dòng đóng tụ...
  • Có thể cấu hình tự động reset khi mất điện hoặc cài mật khẩu riêng cho từng nhóm người dùng.
  • Đối với các hệ thống có tải dao động nhanh, sử dụng chức năng điều khiển theo tốc độ biến thiên tải (Dynamic PF Control).
  • Nên sử dụng phần mềm đi kèm từ hãng để cài đặt qua máy tính nhằm đảm bảo độ chính xác cao và lưu file cấu hình dự phòng.

Kiểm tra, hiệu chỉnh và đưa bộ điều khiển vào vận hành thực tế

Sau khi hoàn tất quá trình cài đặt, việc kiểm tra và hiệu chỉnh bộ điều khiển tụ bù SK là bước quan trọng để đảm bảo thiết bị hoạt động đúng theo cấu hình, giúp hệ thống vận hành an toàn và ổn định theo tải thực tế.

Kiểm tra trạng thái thiết bị sau khi cấp nguồn và hoàn tất setup

  • Khi cấp nguồn trở lại, bộ điều khiển SK sẽ hiển thị thông số vận hành trên màn hình chính.
  • Kiểm tra xem các thông số như điện áp, dòng điện, hệ số công suất và trạng thái tụ bù có hiển thị chính xác không.
  • Đảm bảo không có cảnh báo lỗi như AL1, ERR, hoặc đèn báo đỏ. Nếu có, cần truy cập menu thông báo để xác định nguyên nhân.
  • Kiểm tra các đầu ra điều khiển (OUT1, OUT2...) để đảm bảo kết nối với contactor của từng cấp tụ đã đúng và hoạt động ổn định.

Theo dõi khả năng đóng ngắt tụ tự động theo tải thực tế

  • Trong quá trình hệ thống hoạt động, thiết bị sẽ tự động đóng hoặc ngắt các cấp tụ tùy theo công suất phản kháng đo được.
  • Theo dõi trạng thái đóng ngắt trên màn hình để xác nhận bộ điều khiển hoạt động đúng logic đã cài đặt.
  • Nếu thiết bị đóng ngắt không theo đúng thứ tự hoặc không phản ứng theo tải, cần kiểm tra lại cảm biến dòng và thời gian trễ.
  • Nên ghi lại dữ liệu vận hành trong vài giờ đầu để đánh giá hiệu quả và khả năng đáp ứng của thiết bị.

Điều chỉnh thông số nếu hệ số công suất chưa đạt yêu cầu

  • Nếu hệ số công suất (cos φ) thực tế thấp hơn giá trị mục tiêu, có thể do: chưa đủ số cấp tụ, sai công suất tụ, hoặc thiết bị chưa phản ứng đúng thời điểm.
  • Vào mục “Target PF” để kiểm tra và điều chỉnh lại hệ số công suất mục tiêu cho phù hợp (khuyến nghị 0.95–0.98).
  • Có thể tăng độ nhạy (sensitivity) hoặc giảm thời gian trễ đóng tụ nếu hệ thống có tải biến thiên nhanh.
  • Sau khi hiệu chỉnh, tiếp tục theo dõi ít nhất 24 giờ để đảm bảo hệ số công suất được duy trì ổn định.

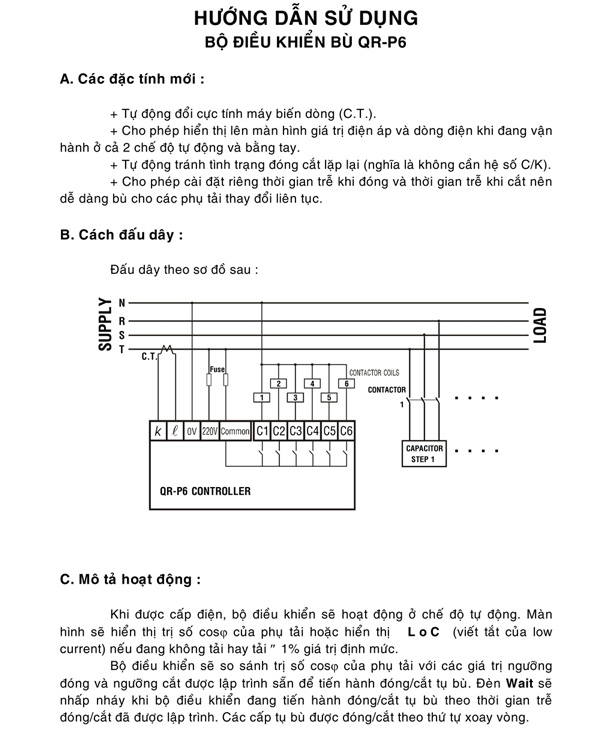

Hướng dẫn cài đặt bộ điều khiển tụ bù SK

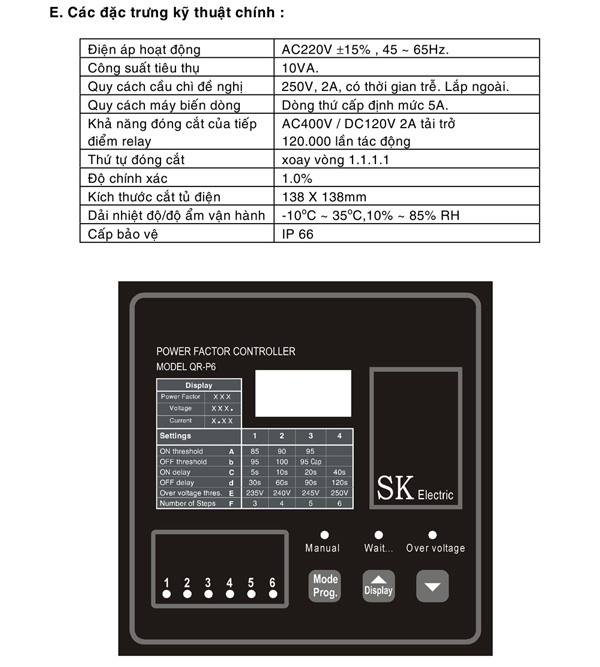

Hướng dẫn cài đặt bộ điều khiển tụ bù SK

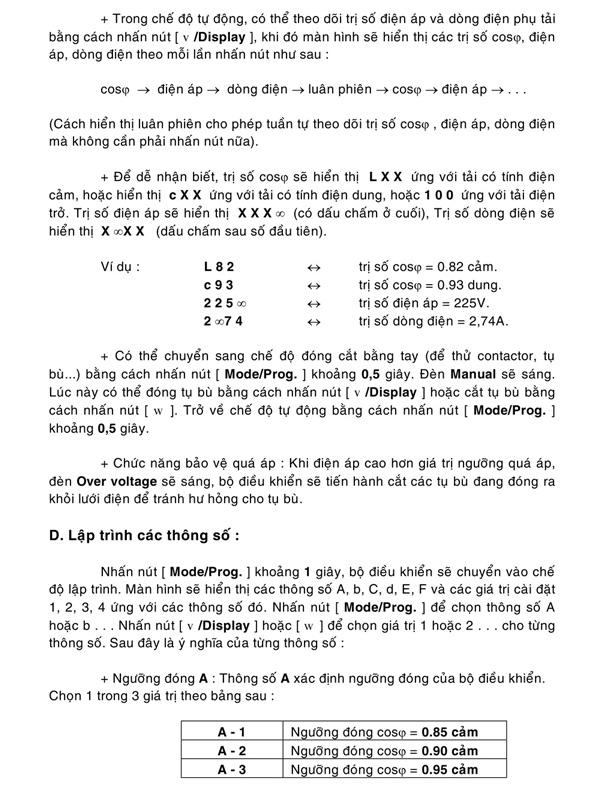

Hướng dẫn cài đặt bộ điều khiển tụ bù SK

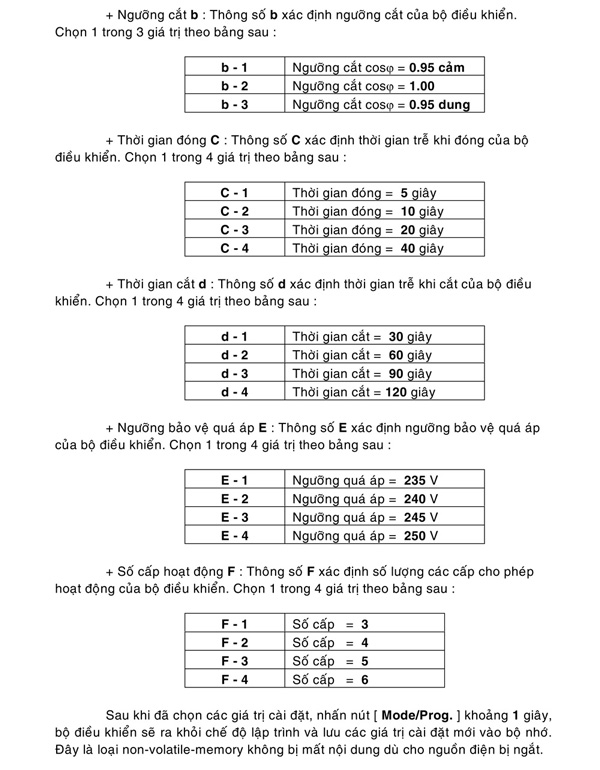

Hướng dẫn cài đặt bộ điều khiển tụ bù SK


Lưu ý và khuyến nghị khi sử dụng thiết bị điều khiển tụ bù SK

Để hệ thống tụ bù hoạt động ổn định lâu dài, người dùng cần lưu ý một số vấn đề thường gặp trong quá trình sử dụng cũng như thực hiện bảo trì định kỳ và cập nhật khi có thay đổi hệ thống điện.

Những lỗi thường gặp khi cài đặt và cách khắc phục

  • Sai tỷ số CT: gây sai số đo dòng, ảnh hưởng đến quá trình đóng ngắt tụ. Cần xác minh đúng loại CT đang dùng (ví dụ: 300/5) và nhập chính xác vào thiết bị.
  • Sai cực tính CT: khiến hệ số công suất hiển thị âm. Đảo lại dây đầu vào của biến dòng để khắc phục.
  • Thứ tự pha sai: thiết bị báo lỗi hoặc không đo đúng. Kiểm tra thứ tự pha L1–L2–L3 và đảo lại nếu cần.
  • Thiết lập sai chế độ vận hành: thiết bị không đóng tụ. Kiểm tra mục “Control Mode” để chắc chắn thiết bị đang ở chế độ Auto.

Bảo trì định kỳ và cách lưu lại cấu hình sau khi setup

  • Thực hiện vệ sinh thiết bị và tủ điện định kỳ 3–6 tháng/lần để tránh bám bụi và ẩm mốc ảnh hưởng đến bo mạch.
  • Kiểm tra và siết lại các đầu nối dây, đặc biệt là nguồn cấp và ngõ ra điều khiển.
  • Ghi lại cấu hình đã cài đặt vào sổ tay kỹ thuật hoặc chụp lại màn hình các thông số quan trọng.
  • Nếu thiết bị có cổng giao tiếp RS-485 hoặc USB, sử dụng phần mềm hỗ trợ để lưu lại toàn bộ cấu hình ra máy tính.

Hướng dẫn reset thiết bị và cập nhật khi thay đổi hệ thống

  • Trong trường hợp thay đổi hệ thống (thêm cấp tụ, thay đổi tải, đổi CT…), cần reset thiết bị về mặc định để tránh xung đột thông số.
  • Truy cập mục “Reset Settings” trong menu và xác nhận thao tác. Lưu ý sao lưu cấu hình cũ trước khi thực hiện.
  • Sau khi reset, thực hiện lại toàn bộ quá trình cài đặt từ đầu với các thông số mới tương ứng.
  • Đối với thiết bị SK dòng cao cấp, có thể cập nhật firmware theo hướng dẫn từ nhà sản xuất nếu có bản nâng cấp.

Hiểu được cách cài đặt và nguyên tắc vận hành của bộ điều khiển SK giúp doanh nghiệp chủ động hơn trong việc giám sát và bảo trì hệ thống. Sự phối hợp giữa nhà thầu kỹ thuật và người quản lý sẽ giúp đảm bảo hệ số công suất luôn ổn định, hạn chế chi phí phát sinh và tăng độ tin cậy cho toàn bộ hệ thống điện.
