Hướng dẫn cài đặt bộ điều khiển tụ bù Mikro

Chuẩn bị trước khi cài đặt bộ điều khiển tụ bù Mikro

Trước khi bắt đầu cài đặt bộ điều khiển tụ bù Mikro, người vận hành cần chuẩn bị đầy đủ các thiết bị và đảm bảo các điều kiện lắp đặt đạt chuẩn. Việc chuẩn bị kỹ lưỡng giúp quá trình cấu hình diễn ra suôn sẻ và đảm bảo an toàn cho cả hệ thống tụ bù.

Kiểm tra phụ kiện, sơ đồ điện và điều kiện lắp đặt

• Đảm bảo có đầy đủ các phụ kiện đi kèm như: cảm biến dòng (CT), cầu chì bảo vệ, dây đấu nối, thiết bị đóng ngắt (contactor hoặc thyristor), và màn hình điều khiển nếu có.
• Xem kỹ sơ đồ đấu nối do nhà sản xuất Mikro cung cấp, bao gồm sơ đồ kết nối nguồn, kết nối tín hiệu dòng, và thứ tự các cực điều khiển.
• Kiểm tra vị trí lắp đặt: nên chọn nơi khô ráo, thoáng mát, tránh rung động và tránh gần nguồn sinh nhiệt lớn như biến áp, motor công suất lớn.

Xác định dòng điện và điện áp phù hợp với hệ thống

• Đo điện áp lưới 3 pha tại điểm đấu nối, đảm bảo nằm trong dải hoạt động được ghi trong tài liệu kỹ thuật của bộ điều khiển Mikro.
• Xác định tải hiện tại của hệ thống để chọn đúng tỷ số biến dòng (CT). Ví dụ, nếu dòng tải là 250A thì CT có thể là 250/5A hoặc 250/1A tùy thuộc vào yêu cầu của thiết bị.
• Chọn vị trí đặt CT trên pha chính, đảm bảo đo được đầy đủ dòng của toàn hệ thống, tránh lắp ở nhánh phụ.

Những lưu ý về an toàn kỹ thuật khi lắp đặt thiết bị Mikro

• Ngắt toàn bộ nguồn điện trước khi đấu nối thiết bị để đảm bảo an toàn.
• Sử dụng găng tay cách điện, dụng cụ có bọc cách điện đúng chuẩn kỹ thuật.
• Không thao tác lắp đặt hoặc cài đặt thiết bị khi tay ướt hoặc trong điều kiện độ ẩm cao.
• Kiểm tra toàn bộ đường dây đã được đấu đúng sơ đồ và không có điểm lỏng hoặc rò rỉ điện.

Cách cài đặt bộ điều khiển tụ bù Mikro đúng quy trình

Sau khi chuẩn bị xong, người dùng cần thực hiện đúng quy trình cài đặt bộ điều khiển tụ bù Mikro để đảm bảo thiết bị hoạt động ổn định, đóng ngắt tụ chính xác và tự động theo tải.

Hướng dẫn đấu nối thiết bị Mikro với hệ thống tụ bù

• Cấp nguồn 3 pha cho bộ điều khiển Mikro theo đúng thứ tự L1 – L2 – L3.
• Kết nối dây tín hiệu từ CT về đầu vào của bộ điều khiển, đảm bảo cực tính đúng theo hướng dòng.
• Đấu nối các đầu ra điều khiển từ bộ Mikro đến contactor hoặc relay tương ứng với từng cấp tụ bù.
• Kiểm tra lại toàn bộ mạch điện trước khi cấp nguồn lần đầu.

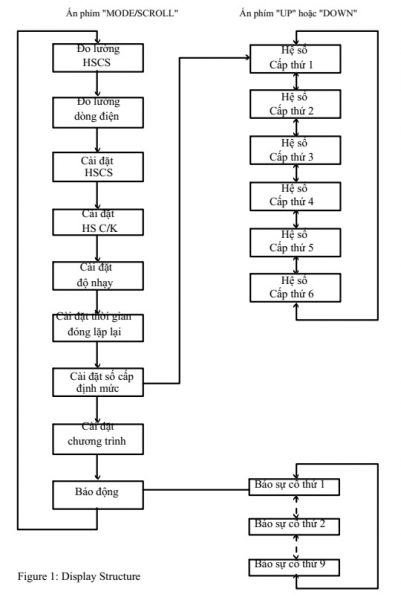

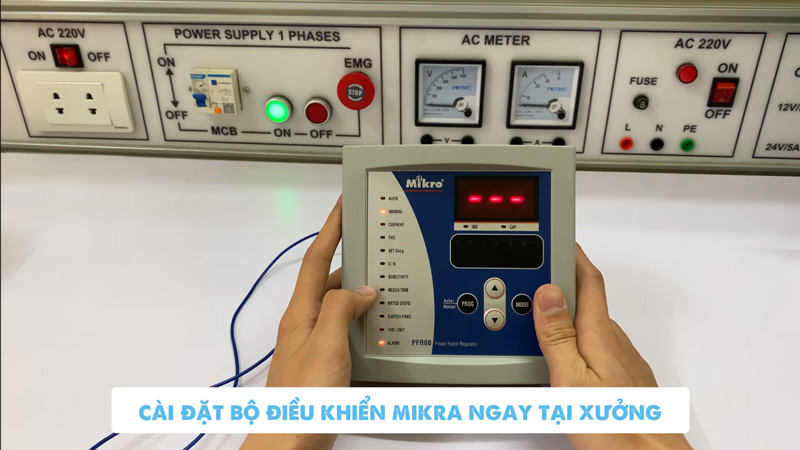

Cách set up bộ điều khiển Mikro tụ bù lần đầu

• Sau khi cấp nguồn, thiết bị sẽ khởi động và hiển thị menu mặc định trên màn hình.
• Truy cập vào chế độ cài đặt bằng cách nhấn và giữ phím “SET” hoặc “MODE” (tùy dòng Mikro).
• Chọn ngôn ngữ (nếu có), thiết lập múi giờ, đơn vị đo, và khởi động lần đầu.
• Đảm bảo reset về mặc định nếu thiết bị đã từng được cài đặt trước đó.

Thiết lập các thông số cơ bản: CT, điện áp, cos phi mục tiêu

• Cài đặt tỷ số biến dòng (CT Ratio): nhập đúng giá trị theo thông số CT đã lắp (ví dụ: 250/5 = 050).
• Thiết lập điện áp danh định: thường là 400V cho hệ thống 3 pha tại Việt Nam.
• Nhập hệ số công suất mục tiêu (cos phi): thường cài từ 0.95 đến 0.99 tùy theo yêu cầu của doanh nghiệp.
• Cài đặt chế độ điều khiển tự động hoặc bằng tay tùy theo nhu cầu vận hành.

Cách lập trình thứ tự đóng ngắt và thời gian trễ tụ bù

• Vào mục “Step Settings” hoặc tương đương để xác định số cấp tụ bù và thứ tự đóng ngắt.
• Thiết lập thời gian trễ khi đóng (on delay) và ngắt (off delay), thông thường 10–30 giây để tránh dao động tải gây đóng ngắt liên tục.
• Gán từng cấp ra điều khiển vào các ngõ output tương ứng (OUT1, OUT2…) đúng với thứ tự tụ bù trong hệ thống.

Lưu và kiểm tra cấu hình sau khi hoàn tất cài đặt

• Sau khi cài đặt xong các thông số, nhấn “Save” hoặc “Enter” để lưu cấu hình.
• Khởi động lại thiết bị để kiểm tra khả năng đóng ngắt tụ bù tự động theo tải thực tế.
• Theo dõi hệ số công suất hiển thị trên màn hình trong 5–10 phút để đánh giá độ chính xác.
• Nếu cần thiết, điều chỉnh lại thứ tự đóng tụ hoặc cos phi mục tiêu cho phù hợp với điều kiện thực tế của hệ thống.

Hướng dẫn thiết lập bộ điều khiển tụ bù Mikro theo từng model

Tùy theo từng dòng sản phẩm, giao diện và chức năng của bộ điều khiển tụ bù Mikro có thể khác nhau. Việc thiết lập đúng theo từng model sẽ giúp thiết bị hoạt động chính xác, đóng ngắt tụ bù theo nhu cầu thực tế của hệ thống.

Cách cấu hình thiết bị Mikro PFR96

• Truy cập chế độ cài đặt bằng cách nhấn giữ phím “SET” trong vài giây cho đến khi hiển thị “PASS”. Nhập mật khẩu mặc định là “0000” hoặc theo hướng dẫn của nhà sản xuất.
• Cài đặt tỷ số CT tại mục “CT Ratio” theo đúng biến dòng (ví dụ: CT 250/5 thì nhập 050).
• Thiết lập hệ số công suất mục tiêu tại mục “Target PF”, thường cài từ 0.95 đến 0.99.
• Cài số cấp tụ bù tại mục “Steps” và gán từng cấp vào các đầu ra tương ứng.
• Chọn chế độ Auto/Manual để vận hành tự động hoặc thủ công tùy theo nhu cầu vận hành.
• Sau khi cài xong, nhấn “SET” để lưu cấu hình, thiết bị sẽ tự khởi động lại và hoạt động theo thông số mới.

Thiết lập cài đặt Mikro PFR2400

• Khởi động thiết bị và vào menu chính bằng tổ hợp phím “MODE ENTER”.
• Chọn mục “Settings” và nhập mật khẩu (thường là “1111”).
• Cài đặt thứ tự pha, điện áp danh định, tỷ số CT và cos phi mục tiêu lần lượt theo menu hiển thị.
• Cài đặt thời gian trễ đóng/ngắt và ngưỡng dòng tối thiểu để đóng tụ nhằm tránh dao động giả.
• Vào phần “Step Control” để phân bố thứ tự tụ bù và chọn phương pháp điều khiển (bằng thời gian hoặc dòng tải).
• Sau khi hoàn tất, chọn “Save & Exit” để lưu và khởi động lại bộ điều khiển.

Hướng dẫn vận hành ban đầu Mikro PFR9600

• Màn hình PFR9600 hiển thị dạng LCD đa dòng, giao diện dễ thao tác bằng các phím mũi tên và phím “Enter”.
• Truy cập vào “Main Menu” và chọn “System Setup”.
• Thiết lập các mục: CT Ratio, VT Ratio, Target PF, Step Configuration và Time Delay.
• Kiểm tra các ngõ ra điều khiển OUT1 đến OUT12 để đảm bảo từng cấp tụ đã được phân đúng.
• Sau khi cấu hình xong, chọn “Exit & Save”.
• Quay về màn hình chính để theo dõi dòng điện, hệ số công suất và trạng thái từng cấp tụ bù.

Lưu ý khi sử dụng bộ điều khiển tụ bù Mikro sau khi cấu hình

Sau khi cấu hình hoàn tất, việc vận hành và bảo trì định kỳ là rất quan trọng để đảm bảo thiết bị hoạt động ổn định lâu dài.

Bảo trì định kỳ để đảm bảo thiết bị hoạt động ổn định

• Kiểm tra thiết bị Mikro định kỳ mỗi 3 đến 6 tháng để làm sạch bụi, siết lại dây đấu nối và kiểm tra các tiếp điểm.
• Quan sát khả năng đóng ngắt các cấp tụ theo tải. Nếu thấy hoạt động không đều, cần kiểm tra lại thông số thời gian hoặc cảm biến dòng.
• Đối với các hệ thống vận hành liên tục, nên kiểm tra log lỗi và nhật ký hoạt động để kịp thời phát hiện bất thường.

Cách lưu lại và khôi phục cấu hình khi cần thiết

• Một số dòng Mikro cho phép lưu file cấu hình qua cổng giao tiếp RS-485 hoặc USB.
• Sau khi cài đặt hoàn tất, nên ghi lại toàn bộ thông số và lưu trữ file cấu hình (nếu có) để dễ dàng khôi phục khi cần.
• Nếu hệ thống phải thay CT, tụ bù hoặc thiết bị điều khiển khác, cần dùng file cấu hình cũ để đồng bộ lại nhanh chóng.

Khi nào cần reset hoặc thay mới bộ điều khiển Mikro

• Cần reset thiết bị nếu có sự cố không rõ nguyên nhân, hoặc khi cấu hình bị sai lệch không thể điều chỉnh.
• Nên thay mới bộ điều khiển Mikro khi: thiết bị không còn hiển thị, ngõ ra không hoạt động dù đã cài đúng, hoặc xuất hiện lỗi phần cứng như cháy mạch, phồng tụ trong.
• Trước khi thay thiết bị, nên sao lưu thông số và ghi chú đầy đủ để cài đặt lại nhanh chóng trên thiết bị mới.

Việc thực hiện đúng quy trình cài đặt không chỉ giúp bộ điều khiển Mikro vận hành hiệu quả, mà còn kéo dài tuổi thọ hệ thống tụ bù. Người thực hiện cần tuân thủ đầy đủ các bước từ chuẩn bị, đấu nối đến thiết lập thông số và kiểm tra vận hành để đảm bảo thiết bị hoạt động đúng thiết kế.
